STC 图形化 程序自动生成工具，AiCube-ISP-V6.96A,
【高级PWM-DMA自动产生互补SPWM波形】的代码
1、打开AiCube界面

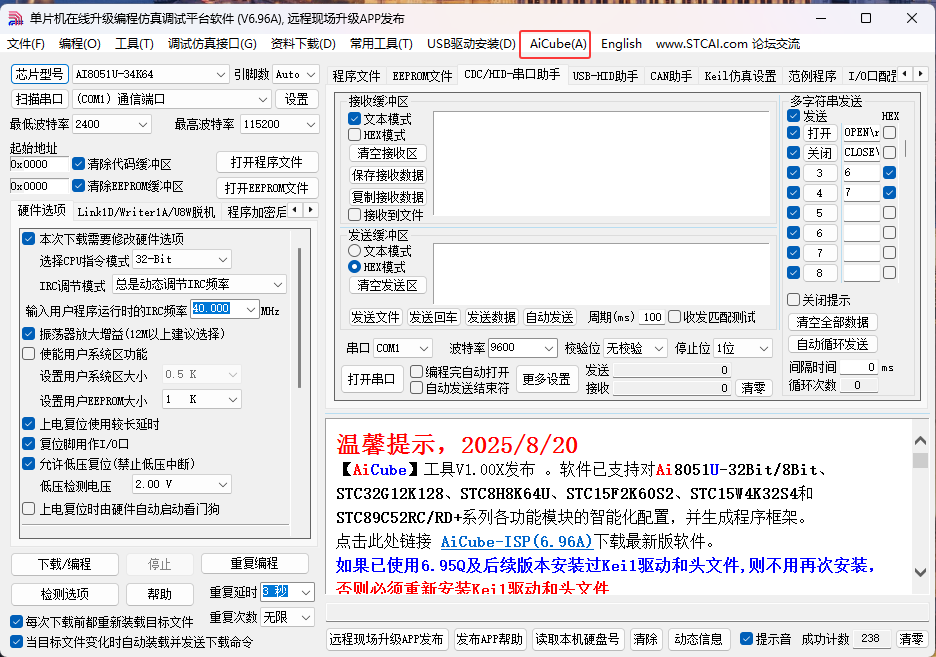

打开最新的AiCube-ISP-V6.96A版或更高版本软件，

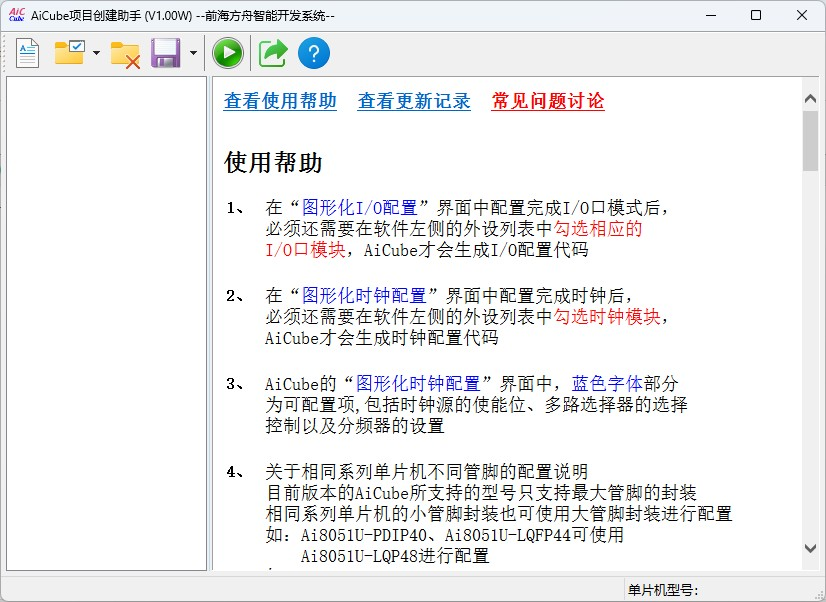

点击菜单项“AiCube”菜单，打开AiCube界面

2、创建项目
点击AiCube界面中的新建项目按钮，选择“Ai8051U-32Bit”型号
输入项目名称和项目路径，如下图，点击确定按钮进行项目设置

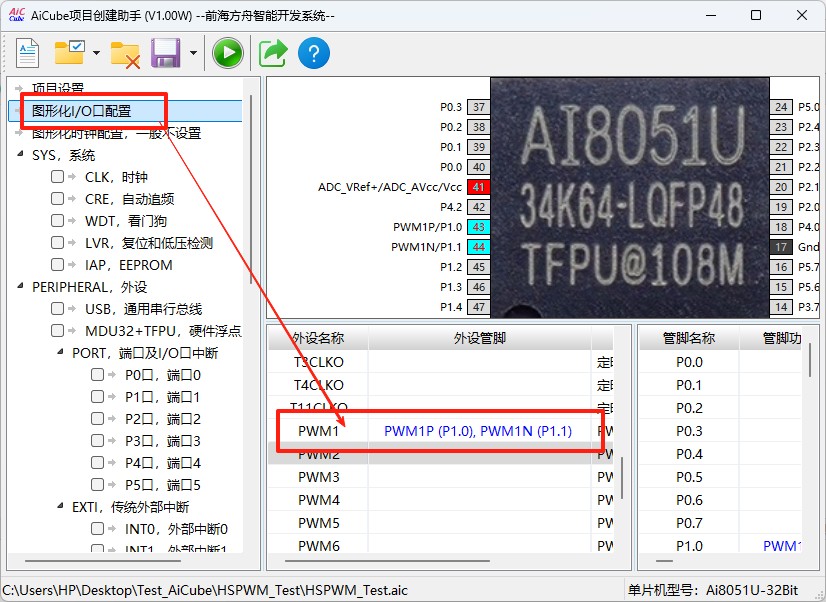

3、I/O口配置
在AiCube的点击左侧的“图形化I/O口配置”，
在界面的右侧多PWM1端口进行配置

4、使能PWM模块

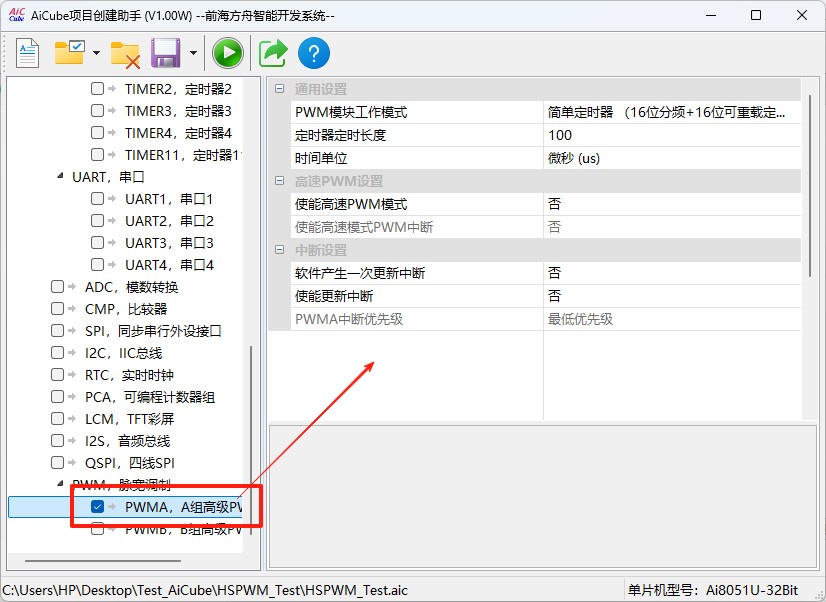

在AiCube的左侧外设列表中找到PWMA
并勾选使能PWMA外设

5、PWMA模块设置

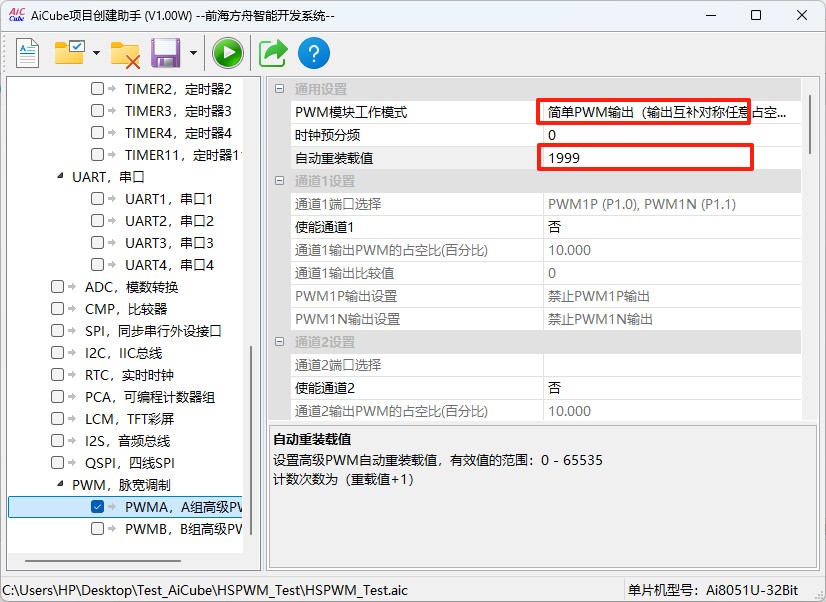

PWM模块工作模式选择“简单PWM输出”，
重载值设置为1999，即周期为2000（0~1999）

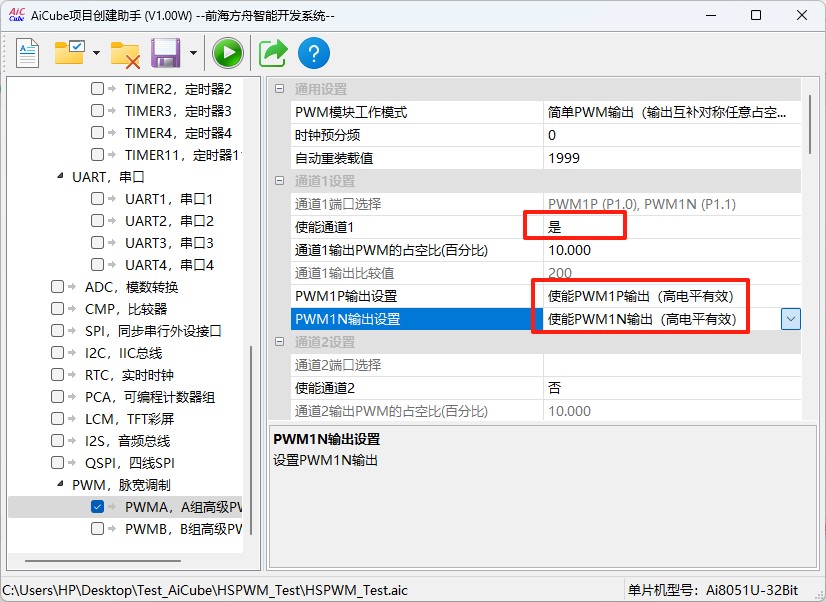

打开PWMA的通道1，并使能PWM1P和PWM1N输出，使能互补输出

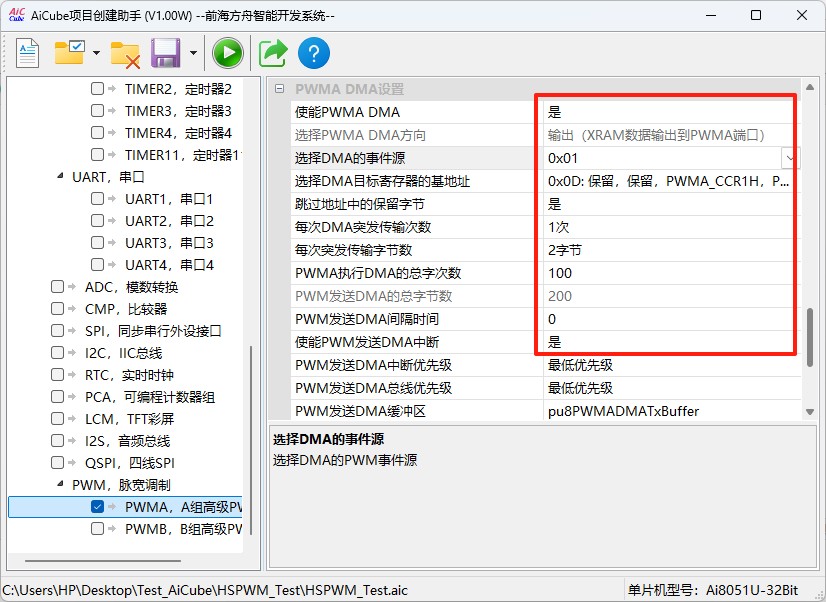

使能PWMA模块的DMA功能
设置DMA事件源为PWMA的更新事件
设置DMA的基地址为0x0D（即PWMA_CCR1H,PWMA_CCR1L）
设置DMA的突发传输次数为1次
设置DMA的突发传输字节数为2字节
设置DMA总传输次数为100
使能PWMA的DMA中断

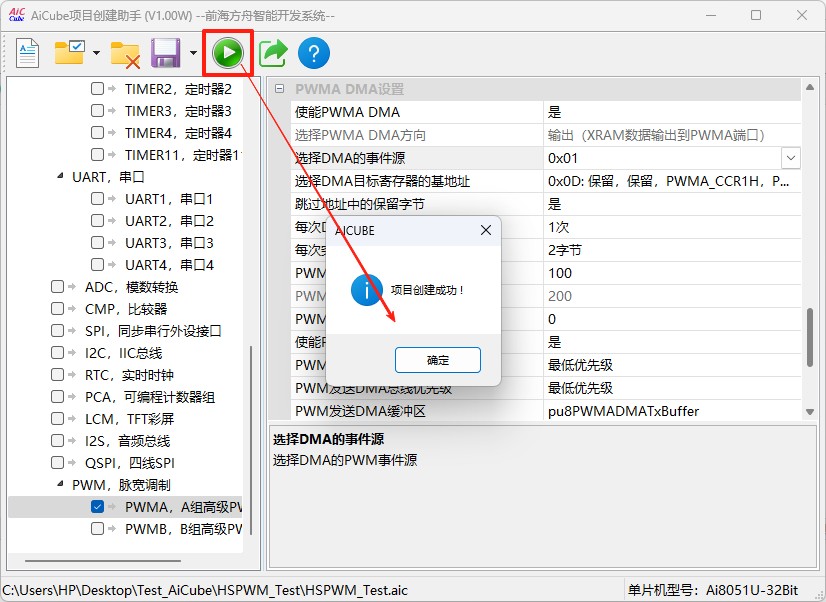

6、创建Keil项目
点击创建项目按钮，开始创建Keil项目

7、添加正弦表

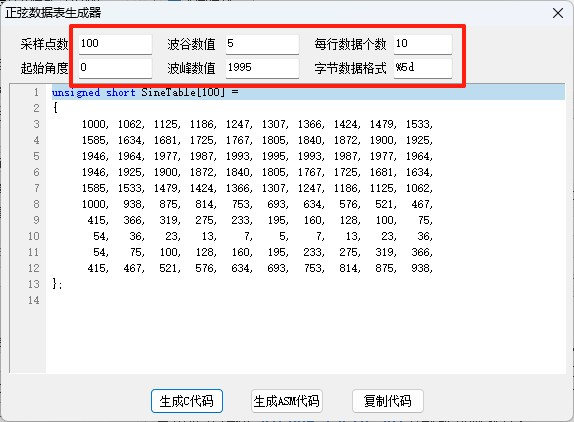

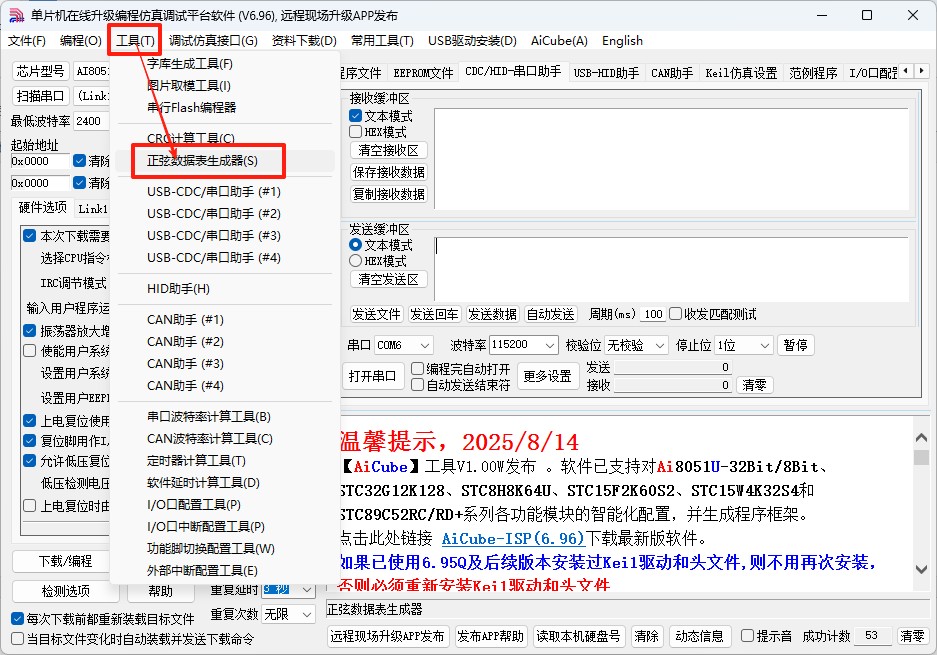

打开下载软件主界面中的“工具”->“正弦数据表生成器”

在工具中进行如下设置，产生正弦表

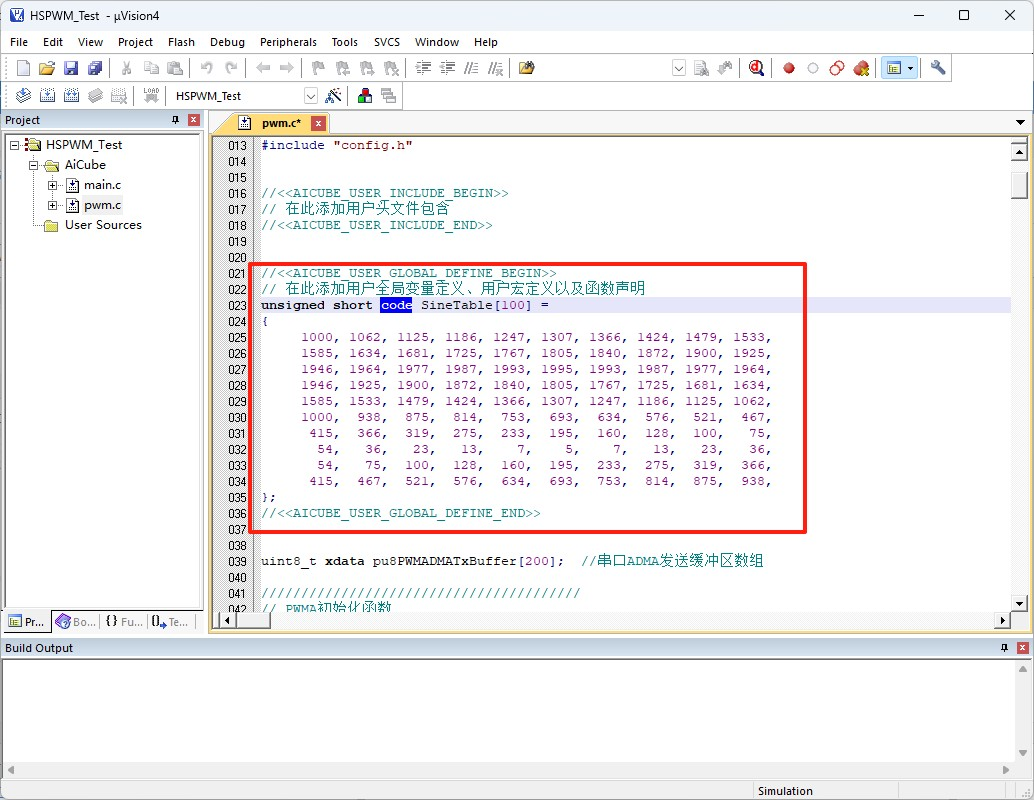

将上面的表格数据复制到项目的pwm.c文件中

8、修改代码，触发DMA

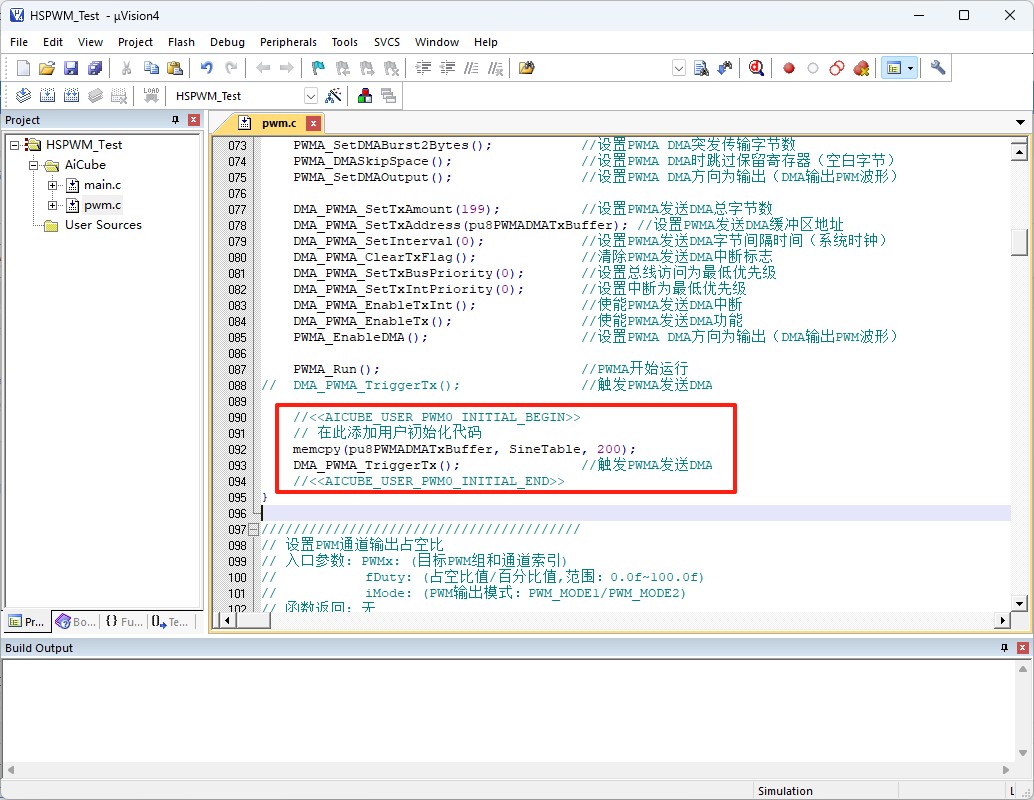

输入如下代码，将正弦表数据复制到DMA缓冲区，并触发DMA发送

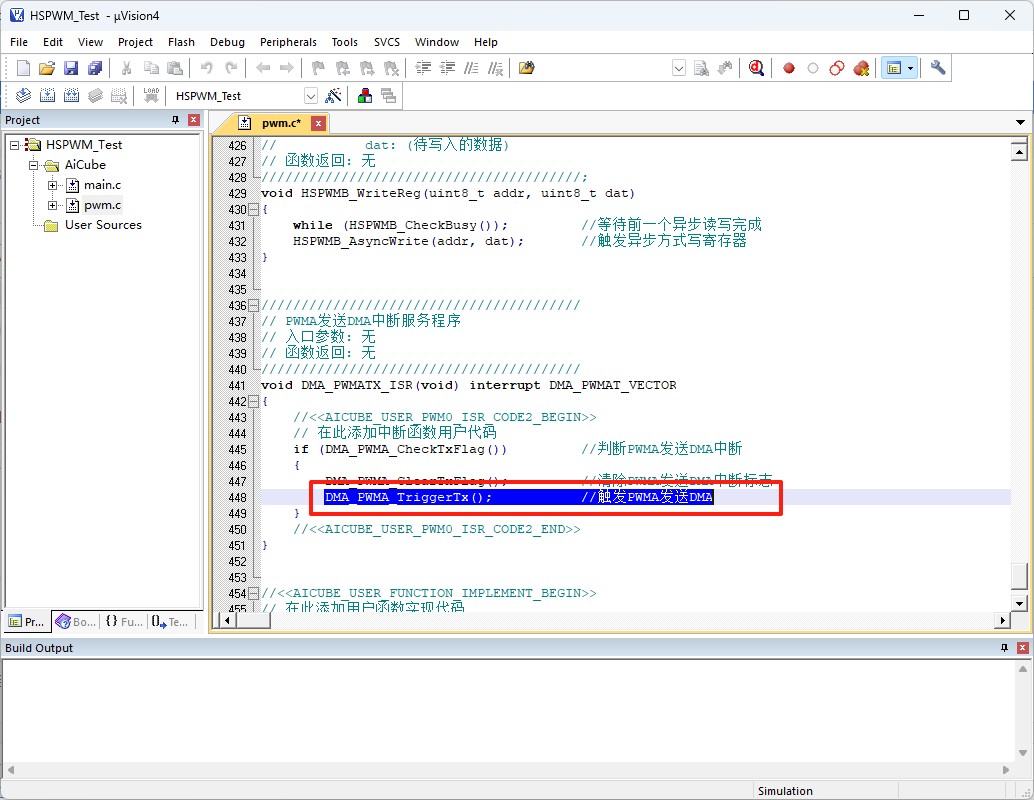

将触发语句添加到DMA中断中，实现自动重复触发DMA

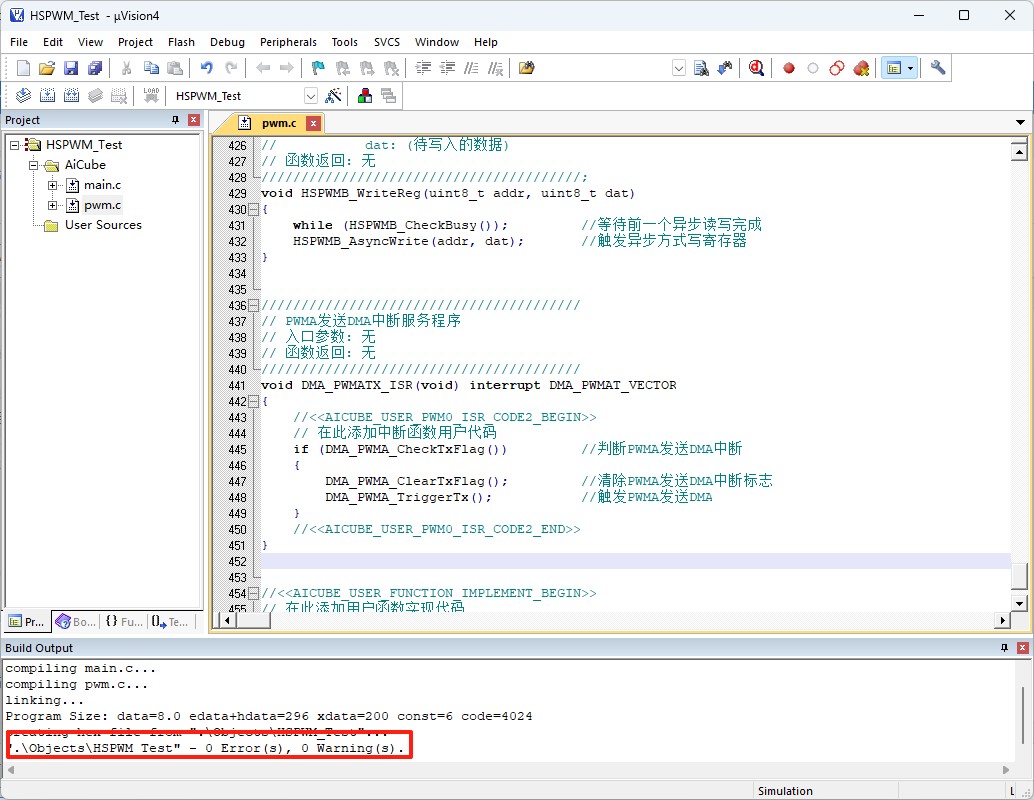

9、编译并下载HEX到 Ai8051U 目标芯片中
