选择性 OSP + 沉金混装焊盘的 PCB 上，局部 OSP 的定位精度直接决定后续焊接质量 —— 要是 OSP 涂到了沉金焊盘上，会导致沉金焊盘虚焊；要是没覆盖到铜焊盘边缘，铜会氧化生锈。传统的丝网印刷开窗方式，就像用刷子刷油漆，精度只能做到 ±50μm，根本满足不了 0.1mm 细间距焊盘的需求。而激光开窗技术，就像给局部 OSP 装了 “高精度导航”，定位精度能达 ±5μm（比头发丝直径的 1/10 还细），完美解决局部 OSP 的定位难题。今天就拆解：激光开窗是怎么实现局部 OSP 高精度定位的？比传统方式好在哪？

先搞懂：局部 OSP 为啥需要 “高精度定位”？差一点就报废

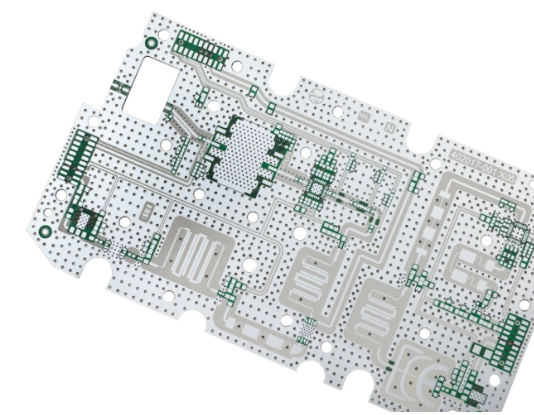

局部 OSP 是在 PCB 上 “精准划分区域”：只在需要的焊盘（如普通电阻、电容焊盘）涂 OSP，沉金焊盘、高频连接器焊盘则留白。这种 “精准分区” 对定位精度要求极高，就像给蛋糕精准切分，多切一点或少切一点都会出错：

• 定位偏差 > 20μm：OSP 可能覆盖到相邻的沉金焊盘，焊接时 OSP 碳化残留会阻碍焊锡与沉金结合，虚焊率从 2% 升至 15%；

• 定位偏差 > 10μm：OSP 没覆盖到铜焊盘边缘，暴露的铜会氧化，焊锡铺展率从 95% 降至 80%；

• 定位偏差 < 5μm：OSP 刚好覆盖铜焊盘，不碰沉金区域，焊接良率能稳定在 99% 以上。

传统开窗方式的 “痛点”：精度差、易漏印，根本满足不了需求

在激光开窗普及前，行业主要用两种方式给局部 OSP 开窗，都存在明显短板，就像 “老款手机导航”，经常走错路：

1. 丝网印刷开窗：精度 “粗得像画笔”

丝网印刷是把带有图案的丝网覆盖在 PCB 上，通过刮板将阻焊油墨刮到 PCB 上，未被油墨覆盖的区域就是 OSP 开窗区。这种方式的问题很突出：

• 精度低：受丝网拉伸、刮板压力不均影响，开窗定位精度仅 ±50-100μm，对 0.1mm 间距的焊盘，很容易印偏；

• 易漏印：细间距焊盘的开窗区域小，丝网的网孔容易被油墨堵塞，导致局部漏印，OSP 没涂到铜焊盘上；

• 边缘毛糙：开窗边缘会出现 “锯齿状” 毛边，宽度达 20-30μm，OSP 可能顺着毛边溢到沉金焊盘上。

某手机主板厂曾用丝网印刷给 0.15mm 间距的焊盘开窗，结果 30% 的 PCB 出现 OSP 溢到沉金焊盘的问题，直接报废。

2. 化学蚀刻开窗：流程繁、成本高

化学蚀刻是先在 PCB 上涂满阻焊油墨，再用光刻胶曝光、显影，最后用化学药液蚀刻掉不需要的阻焊油墨，形成开窗区。这种方式精度比丝网印刷高（±20μm），但也有缺点：

• 流程复杂：需要曝光、显影、蚀刻等多道工序，生产周期比丝网印刷长 2 倍；

• 成本高：光刻胶、蚀刻药液价格贵，且蚀刻后需要清洗，每块 PCB 的成本增加 15%-20%；

• 易侧蚀：化学药液会从开窗边缘向内部腐蚀，导致开窗尺寸变大，精度无法进一步提升。

对需要批量生产的消费电子 PCB 来说，化学蚀刻开窗的成本和效率都不划算。

激光开窗：三步实现局部 OSP 高精度定位，原理超简单

激光开窗技术之所以能实现 ±5μm 的高精度定位，核心是用 “激光束” 代替 “刷子” 和 “化学药液”，像用激光笔在 PCB 上 “精准画线”，整个过程分为三步，简单高效：

1. 第一步：数字定位 —— 给 PCB 装 “电子地图”

激光开窗前，先通过 “机器视觉定位” 给 PCB 建立 “电子地图”：

• 扫码识别：PCB 上印有专属二维码，激光设备扫码后，调用该 PCB 的 CAD 设计文件，明确局部 OSP 的开窗位置、尺寸；

• 视觉校准：设备的高清相机（分辨率 1200 万像素）拍摄 PCB 上的基准点（MARK 点），对比设计文件，自动修正 PCB 摆放的微小偏差（如偏移、旋转），校准精度达 ±2μm；

• 路径规划：设备根据校准后的位置，规划激光束的运动路径，确保激光能精准对准需要开窗的区域 —— 就像导航软件根据实时位置规划最优路线。

2. 第二步：激光 ablation（消融）—— 用激光 “削掉” 阻焊层

这是激光开窗的核心步骤，用高能量激光束 “精准削除” 不需要的阻焊层，露出铜焊盘：

• 激光选择：常用紫外激光（波长 355nm），这种激光的能量集中，能像 “微型手术刀” 一样精准作用于阻焊层，不会损伤下方的铜焊盘；

• 能量控制：激光能量设定为 “刚好消融阻焊层”（通常 5-10J/cm²），避免能量过低没削干净，或过高烧蚀铜焊盘；

• 开窗精度：激光束的光斑直径可小至 10μm，配合高精度运动平台（定位精度 ±3μm），开窗边缘的毛边宽度 < 5μm，定位精度达 ±5μm—— 相当于在 0.1mm 宽的焊盘上，开窗偏差仅占焊盘宽度的 5%，完全不影响后续 OSP 涂覆。

3. 第三步：清洁检查 —— 确保开窗 “干净无残留”

激光开窗后，需要进行清洁和检查，避免残留影响 OSP 涂覆：

• 负压吸尘：开窗过程中产生的阻焊层碎屑，会被设备的负压系统实时吸走，避免碎屑粘在 PCB 表面；

• 等离子清洗：用低温等离子体清洗开窗区域，去除残留的微小碎屑和油污，确保铜焊盘表面洁净；

• AI 视觉检测：设备自动拍摄开窗区域，用 AI 算法检测开窗尺寸、定位偏差、边缘毛边，不合格的 PCB 直接标记，避免流入下道工序 —— 检测精度达 ±1μm，比人工检测效率高 10 倍。

激光开窗的 4 大优势：精度、效率、成本全碾压传统方式

对比传统开窗方式，激光开窗在精度、效率、成本等方面都有 “碾压级” 优势，具体表现为 4 点：

1. 精度提升 10 倍：从 ±50μm 到 ±5μm

激光开窗的定位精度达 ±5μm，是传统丝网印刷（±50μm）的 10 倍，能满足 0.08mm 细间距焊盘的局部 OSP 开窗需求。某 PCB 厂用激光开窗给 0.08mm 间距的焊盘做局部 OSP，开窗偏差最大仅 4μm，OSP 完全没溢到相邻的沉金焊盘上。

2. 效率提升 50%：单块 PCB 开窗时间缩短至 10 秒

激光开窗无需制作丝网或光刻胶，直接调用 CAD 文件即可开工，单块 PCB 的开窗时间从传统方式的 20 秒缩短至 10 秒，效率提升 50%。对月产 10 万片 PCB 的工厂来说，每天能多生产 2.4 万片，产能大幅提升。

3. 成本降低 20%：省掉耗材和工序

激光开窗无需丝网、光刻胶、蚀刻药液等耗材，且工序从传统的 5-6 步减少至 3 步，每块 PCB 的开窗成本降低 20%。按月产 10 万片、每片成本 10 元计算，每月能省 20 万元成本。

4. 灵活性高：随时修改开窗图案

传统丝网印刷若要修改开窗图案，需要重新制作丝网（成本 500-1000 元 / 块），且耗时 2-3 天；激光开窗只需在软件中修改 CAD 文件，10 分钟就能切换新图案，特别适合小批量、多品种的 PCB 生产。

激光开窗的工艺优化：3 个技巧让精度更稳定

要让激光开窗的精度长期稳定在 ±5μm，需要注意三个工艺细节，就像给 “导航” 定期校准：

1. 定期校准激光光斑：避免光斑偏移

激光设备使用 100 小时后，光斑可能会有微小偏移（约 1-2μm），需要用专用校准板（精度 ±1μm）校准：

• 校准方法：让激光在校准板上打出标准图案，对比设计尺寸，软件自动修正光斑位置；

• 效果：校准后，开窗精度能从 ±6μm 恢复到 ±5μm，确保长期稳定。

2. 控制 PCB 板温：避免热变形影响定位

激光开窗时，激光能量会让 PCB 局部温度升高（约 40-50℃），若板温过高，PCB 会轻微变形（约 3-5μm），影响定位精度：

• 优化方案：在激光头旁加装冷风系统，实时冷却 PCB，将板温控制在 30℃以下；

• ​效果：PCB 变形量从 5μm 降至 1μm，开窗偏差减少 2μm。

3. 匹配阻焊层厚度：调整激光能量

不同厚度的阻焊层（常见 10-20μm）需要不同的激光能量，若能量不匹配，会导致开窗不彻底或损伤铜焊盘：

• 优化方案：阻焊层厚 10-15μm，用 5-7J/cm² 能量；厚 15-20μm，用 8-10J/cm² 能量；

• 效果：开窗良率从 98% 提升至 99.5%，无残留和损伤问题。

对 PCB 厂来说，激光开窗不是 “可选技术”，而是 “必选技术”—— 尤其是在选择性 OSP + 沉金混装焊盘普及的今天，没有激光开窗，就做不出高精度的局部 OSP，也就无法满足高端电子设备的需求。毕竟，在 PCB 的微观世界里，“精度决定成败”，而激光开窗，就是实现高精度的 “关键钥匙”。
