基于51单片机的智能宠物饮水机

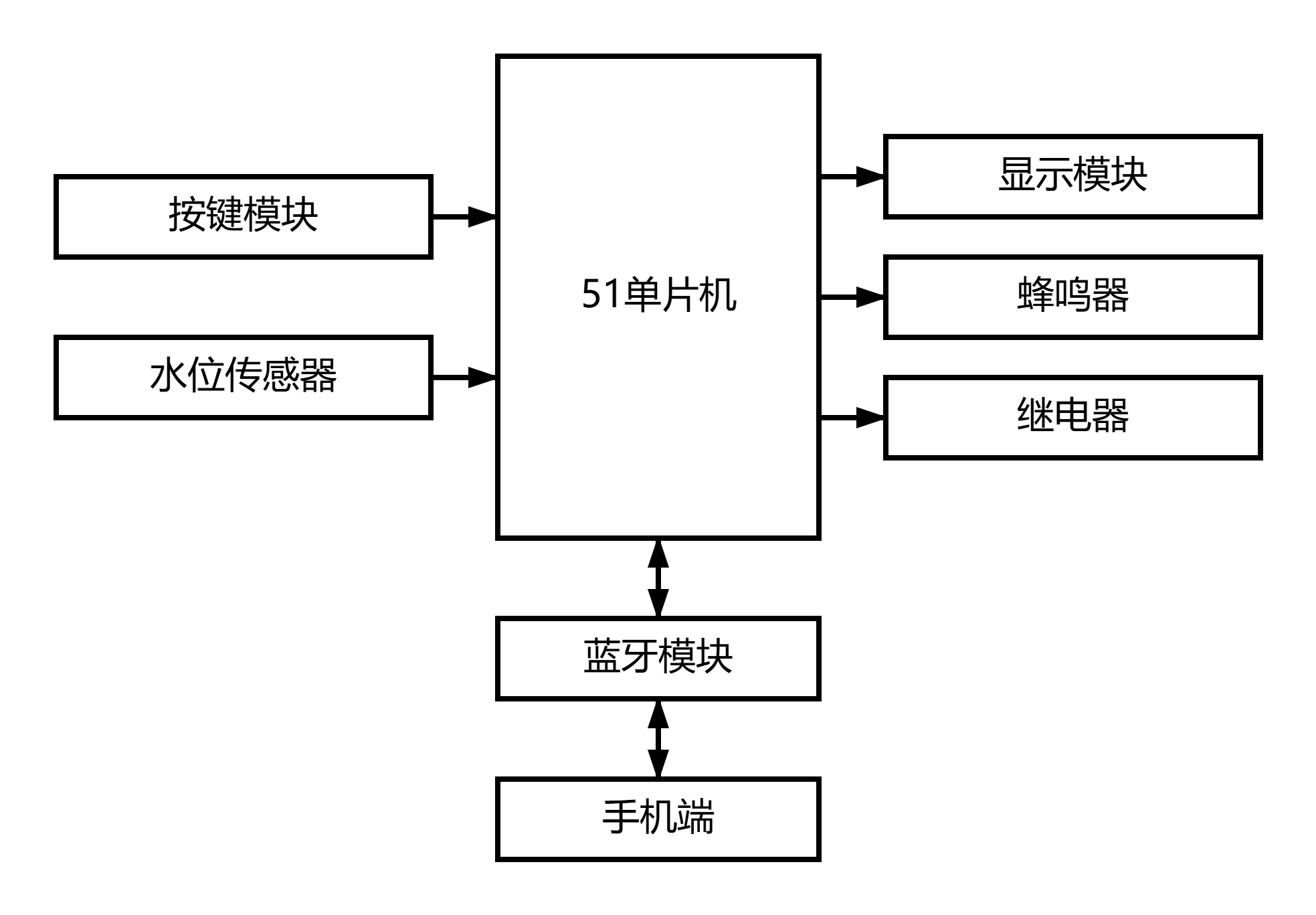

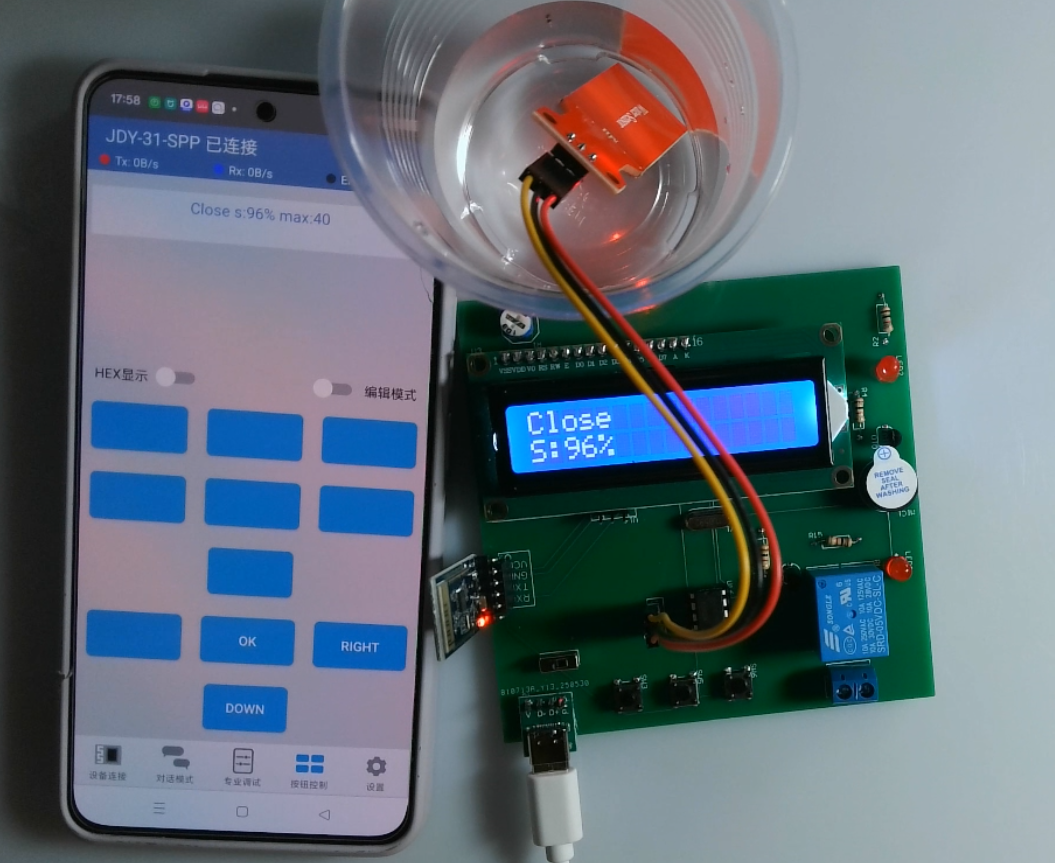

本系统主要由STC89c51单片机+LCD1602液晶显示电路+按键电路+蜂鸣器声光报警电路+继电器电路+0832AD采集电路+水位监测电路+蓝牙通信电路组成
1、实时监测饮水机水量
2、屏幕实时显示数据
3、可以按键修改报警阈值
4、当水量小于阈值时蜂鸣器声光报警同时开启继电器进行补水
5、数据实时通过蓝牙上传到手机端
6、可以远程查看数据
7、可以通过上位机远程发送指令控制设备

系统概述

基于51单片机的智能宠物饮水机系统采用STC89C51作为主控芯片，集成水位监测、显示、报警、补水及蓝牙通信功能。系统通过传感器实时采集水量数据，结合阈值判断实现自动补水与远程监控，满足宠物饮水的智能化需求。

MCU-918基于51单片机的智能宠物饮水机_哔哩哔哩_bilibili

硬件设计

1. 主控模块

• STC89C51单片机为核心控制器，负责数据处理与逻辑控制。

2. 水位监测模块

• 采用AD0832模数转换芯片采集水位传感器模拟信号，转换为数字量供单片机处理。

3. 显示模块

• LCD1602液晶屏实时显示当前水量、阈值及系统状态。

4. 输入模块

• 独立按键电路用于手动调整报警阈值，支持增减设置。

5. 报警与执行模块

• 蜂鸣器与LED组成声光报警电路，触发时继电器控制水泵进行补水。

6. 通信模块

• HC-05蓝牙模块实现单片机与手机端的数据交互，支持远程指令下发与状态查看。

软件设计

1. 主程序流程

• 初始化硬件（ADC、LCD、蓝牙等），进入循环检测水位、处理按键及通信数据。

2. 水位检测算法

• 定时读取AD0832数据，计算实际水位百分比，公式：
  $$
  \text{WaterLevel} = \frac{V_{\text{adc}}}{V_{\text{max}}} \times 100%
  $$
  其中 ( V_{\text{adc}} ) 为ADC值，( V_{\text{max}} ) 为满量程电压。

3. 阈值判断与报警

• 比较当前水位与设定阈值，若低于阈值则启动蜂鸣器、LED及继电器。

4. 蓝牙通信协议

• 定义数据传输格式（如JSON或自定义协议），实现手机端与单片机的双向通信。

功能实现

1. 本地控制

• 按键调整阈值，LCD显示实时数据，蜂鸣器报警提示缺水。

2. 远程监控

• 手机APP通过蓝牙接收水量数据，发送指令控制补水启停。

3. 低功耗优化

• 空闲模式降低功耗，定时唤醒检测水位，延长设备续航。

测试与验证

1. 水位检测精度

• 通过标准容器标定传感器，验证ADC采集误差小于±5%。

2. 通信稳定性

• 测试蓝牙在不同距离下的数据传输成功率，优化天线布局。

3. 系统可靠性

• 连续运行72小时，记录误报警次数与补水响应时间，确保稳定性。

应用扩展

1. 多传感器融合

• 增加水温检测模块，实现恒温饮水功能。

2. 云平台接入

• 替换蓝牙为Wi-Fi模块，数据上传至云端实现多终端访问。

3. 机械结构优化

• 设计防溅水槽与过滤器，提升宠物使用体验。

结语

本系统通过低成本方案实现宠物饮水的自动化与远程管理，具备实用性与可扩展性，适合家庭及宠物店应用。后续可结合用户反馈迭代功能，如语音提示或AI水质分析。
