X8390 是基于联发科 MT8390 CPU 的一款开发板，它由深圳市九鼎创展科技有限公司 自主研发。MT8390 与 MT8370 是 PIN to PIN 的封装，因此可以共用一个核心板。

      MT8390 (Genio 700) 是一款高性能的边缘 AI 物联网平台，广泛应用于智能家居、交 互式零售、工业和商业等领域。它采用领先的 6nm 芯片设计，拥有八核 CPU，包括 2 个 超级内核：A78 和 6 个效率内核：A55，并配备高达 8GB 的四通道内存。集成的 Mali-G57 GPU 支持双显示和 AV1/H.265/H.264 编解码器。此外，MT8390 还嵌入了强大的多核 AI 处理器，适用于各种边缘 AI 应用。 MT8370(Genio 510)芯片是一款利用超高效的 6nm 制程工艺打造的边缘 AI 平台，具有 强大的性能和功能。这款芯片集成了六核 CPU(2x2.2 GHz Arm Cortex-A78 & 4x2.0 GHz Arm Cortex-A55)、Arm Mali-G57 MC2 GPU、集成的 APU(AI 处理器)和 DSP，以及一个 HEVC 编码加速引擎，可以将通过连接的摄像头捕获的视频以最小的空间使用率编码至全高清分辨 率。该芯片支持 FHD60+4K60 分辨率的显示输出，具有双显和 AV1/H.265/H.264 编解码器， 同时支持 32MP@30fps 相机和 16MP + 16MP @ 30fps 的双摄像头拍摄。灵活的高速 I/O 接口 支持 WiFi-6 和 5G Sub-6 模块，以及 1x PCIe Gen2、1x USB3.1、2x USB2.0 OTG/主机和 1x 千兆以太网 MAC 等接口。

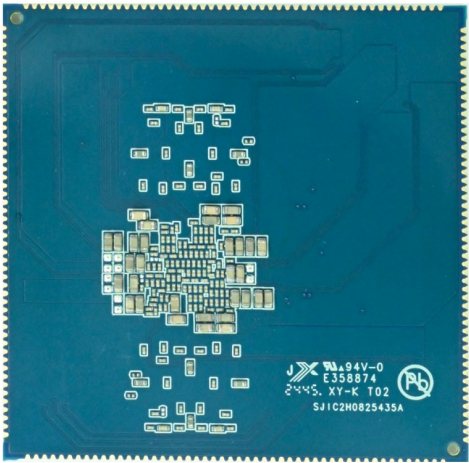

X8390 核心板具有以下特性：

 最佳尺寸，尽可能的保证引出全部 GPIO 口的同时，尺寸仅 55mm*55mm；

系统供电使用 PMU，在保证工作稳定可靠的同时，成本足够低廉；

支持多种品牌，多种容量的 emmc；

使用 LPDDR4x 设计，最高支持 16GB；

支持电源休眠唤醒；

支持千兆以太网、MIPI-CSI、MIPI-DSI、PCIE、USB3.0 等高速总线；

采用 208PIN 邮票孔封装；

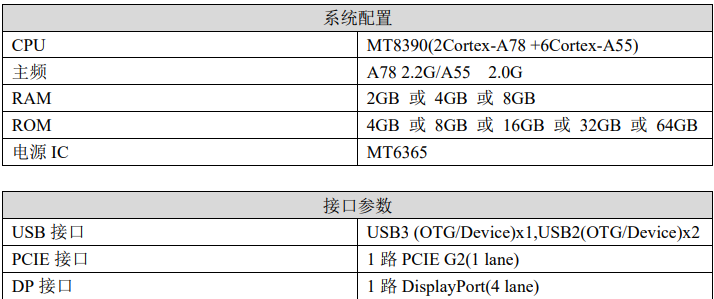

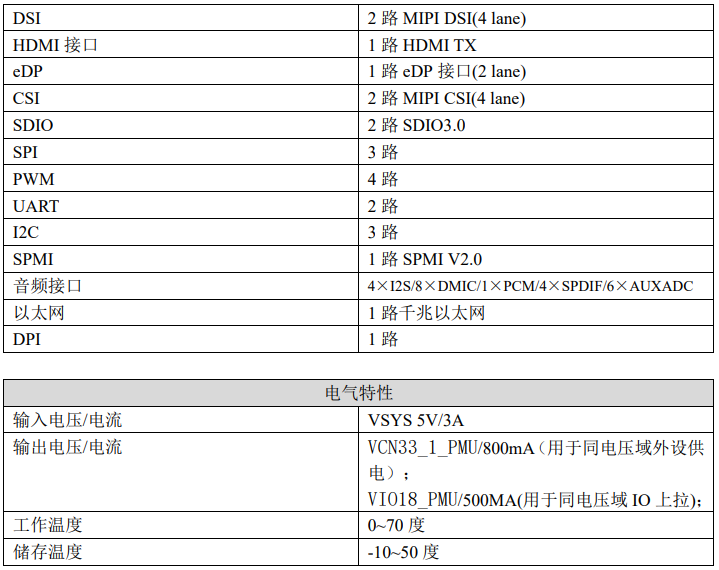

特性参数:

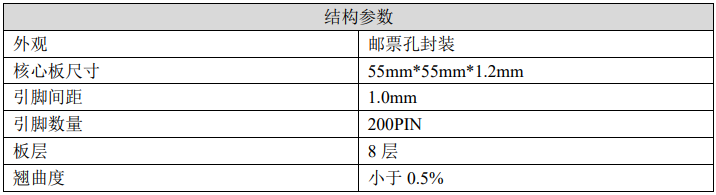

核心板结构参数:

硬件设计

 管脚描述

X8390 除上述不可用作 GPIO 口、电源引脚和系统地外的信号引脚的其他 GPIO 口都可 以复用作其他功能，如 I2C、UART、SPI、I2S、PWM 等等。因篇幅有限，本文描述不尽详 细，如有需要，可以仔细阅读 MT8390_GPIO_Formal_Application_Spec_V0.3.xlsx 中相关管 脚的描述获取更多信息。

电源设计

X8390 核心板仅需要主电源供电即可正常使用。详细的电源管脚定义如下：  101、102、103 脚：5V/3A 电源输入接口，为确保 CPU 稳定可靠工作，务必保证提供 足额电流且保证电源纹波电压控制在 100MV 以下，另外电源走线尽可能宽（大于 2MM）， 换层过孔不小于 5 个；  77 脚：1.8V/600MA 电源输出，可用于底板音频 CODEC 和网络 PHY 芯片的 IO 域供 电。

USB 设计

X8390 核心板有 3 路 USB2.0 和 1 路 USB3.0 口。其中 Micro USB 口在开发板上设计为 固件升级（device）。 默认 USB2.0 接口能达到 480Mbps 的速度，而 USB3.0 最快能达到 5Gbps 的带宽，，因 此，对 PCB 走线的要求做特性阻抗匹配。USB 接口的差分对在 PCB 走线时，务必走等长差 分线，特性阻抗为 90 欧-/+10%，而且需要有完整的参考平面。

 HDMI 设计

X8390 芯片自带一路 HDMI OUT 控制器，支持 HDMI2.0 协议。核心板上相应的 HDMI 差分对，必须走等长差分线，且阻抗匹配为 100 欧-/+10%，否则会出现 HDMI 画面丢色， 断断续续等问题。

 MIPI 设计

MIPI 是 2003 年由 ARM，Nokia，ST，TI 等公司成立的一个联盟，目的是把手机内部 的接口如摄像头、显示屏、射频基带接口等标准化，从而减少手机的设计复杂度，增加设计 的灵活性。MIPI 是一个比较新的标准，目前比较成熟的应用有 DSI（显示接口）和 CSI（摄 相头接口）。 X8390 支持 2 路 MIPI DSI 和 2 路 MIPI CSI 接口，其中 DSI 用于驱动 MIPI 显示屏，CSI 可以外接 MIPI 摄像头。MIPI 接口的数据传输率较高，在走线时一定要走等长差分线，且阻 抗匹配为 100 欧 -/+10%。
