当折叠屏手机能轻松揣进口袋、医疗传感器能植入人体、5G 毫米波模块比指甲盖还小，背后都离不开一项关键技术 ——PCB 的微小间距设计。所谓 “微小间距”，并非模糊的 “小”，而是行业公认的 “极限标准”：元件引脚间距（pitch）≤0.3mm、PCB 线路间距≤0.1mm，甚至在顶尖医疗设备中，线路间距能缩小到 0.08mm（比头发丝直径的 1/5 还细）。

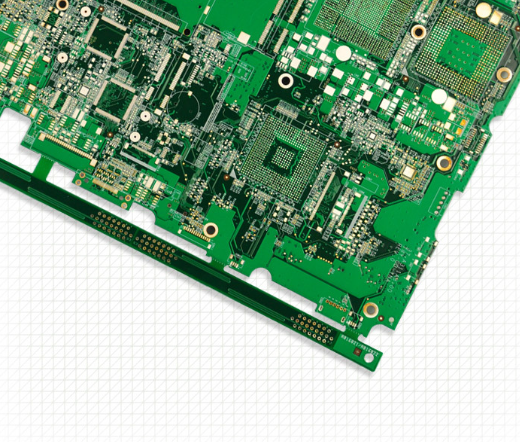

一、先搞懂：为什么要做微小间距？它的 “难” 在哪？

微小间距设计的核心目的只有一个 ——在极小空间里实现更高密度的电路互连。以折叠屏手机的铰链区 PCB 为例，这块仅 2cm×1cm 的板子，要集成摄像头、触控、显示驱动等十几种功能，若用传统 0.5mm 间距设计，根本装不下所有元件；而采用 0.2mm 微小间距后，元件密度能提升 3 倍，刚好满足需求。

但 “小” 必然伴随 “难”，微小间距设计面临三大 “生死挑战”，每一个都可能导致 PCB 批量报废：

1. 信号 “串台”：相邻线路的 “噪音污染”

当线路间距缩小到 0.1mm，相当于两条 “电线” 紧挨着铺设，信号很容易像 “邻居说话串音” 一样互相干扰 —— 这就是行业说的 “串扰”。比如 5G 毫米波信号在 0.1mm 间距的线路中传输时，相邻线路的串扰会让信号衰减增加 20%，原本能传 100 米的信号，可能只剩 80 米；更危险的是，串扰会让数字信号出现 “误码”，比如把 “0” 变成 “1”，导致设备死机。某通信设备厂曾因线路间距没控制好，一批 5G 模块因串扰问题，测试通过率从 95% 骤降到 60%。

2. 散热 “堵车”：元件密集的 “热量陷阱”

微小间距意味着元件 “挤在一起”——0.2mm pitch 的 BGA 芯片，每平方厘米能容纳上百个焊点，这些元件工作时产生的热量会像 “堵车” 一样堆积在 PCB 表面。比如微型医疗传感器的 PCB，若热量散不出去，温度可能从正常的 40℃升至 60℃，不仅会让元件寿命缩短一半，还可能灼伤人体组织。普通 PCB 的散热方式（如散热孔、散热片）在微小间距设计中根本用不上 —— 散热孔会占用线路空间，散热片则会超出设备尺寸限制。

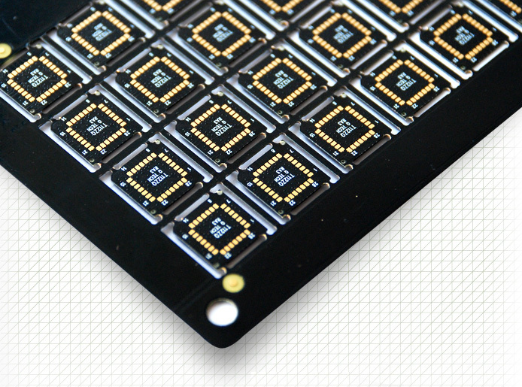

3. 制造 “失准”：毫米级的 “绣花活”

微小间距对制造精度的要求，堪比 “在米粒上绣花”。以 0.2mm pitch 的 BGA 焊盘为例，焊盘直径仅 0.1mm，贴片机的贴装误差必须控制在 ±0.02mm（相当于头发丝直径的 1/4），否则就会出现 “引脚搭错焊盘” 的短路问题；更难的是线路蚀刻 ——0.08mm 的线路，蚀刻时只要偏差 5μm（1μm=0.001mm），就会导致线路断路或短路。某 SMT 工厂的实测显示：0.3mm 间距的 PCB，贴装良率能达 98%，而 0.2mm 间距的良率骤降至 85%，主要问题就是制造误差超出容忍范围。

​

二、突破难点：微小间距设计的三大核心技术

要解决这些挑战，工程师需要从设计、材料、工艺三个维度入手，打造一套 “精准控制体系”，以下是目前行业主流的核心技术：

1. 信号完整性优化：给线路 “装隔音墙”

为避免信号串扰，工程师会采用 “差分信号 + 阻抗匹配 + 地线隔离” 的组合方案，就像给线路 “装隔音墙 + 调音响 + 分车道”：

• 差分信号设计：将原本单条线路传输的信号，改成两条 “双胞胎” 线路（差分对），信号在两条线路中反向传输，串扰会被互相抵消。比如 USB4、HDMI2.1 等高速接口，都采用差分信号设计，在 0.1mm 间距下，串扰能减少 60% 以上；

• 阻抗匹配：通过精确计算线路宽度、间距和基材厚度，让线路阻抗稳定在特定值（如 50Ω、75Ω），避免信号传输时出现 “反射”—— 就像水管粗细不匹配会导致水流紊乱，阻抗不匹配会让信号 “反弹”，产生噪音；

• 地线隔离：在相邻的高速信号线路之间，专门铺设一条地线，相当于给线路 “加隔音墙”。比如在 5G 信号线路和普通信号线路之间加地线后，串扰能从 - 20dB（严重干扰）降至 - 40dB（几乎无干扰），完全满足通信要求。

2. 微型化散热设计：让热量 “隐形排出”

针对散热难题，工程师开发了 “埋置元件 + 高导热基材 + 微型散热结构” 的解决方案，在不占用空间的前提下实现高效散热：

• 埋置元件技术：把电阻、电容等小型元件 “埋” 在 PCB 内部的基材中，而不是贴在表面，既节省了表面空间，又能让元件产生的热量直接通过基材传导出去 —— 某医疗设备厂商采用这项技术后，微型传感器 PCB 的温度从 60℃降至 45℃，完全符合人体安全标准；

• 高导热基材：放弃普通 FR-4 基材，改用添加陶瓷颗粒的高导热基材，其导热率是普通基材的 3-5 倍，能快速将热量从元件传递到 PCB 边缘；

• 微型散热孔：在元件下方的 PCB 内部，打直径 0.1mm 的微小散热孔（比传统散热孔小一半），热量通过散热孔传导到 PCB 背面，再通过设备外壳间接散热 —— 这种设计不会占用表面线路空间，适合超小尺寸 PCB。

3. 制造工艺协同：给设备 “装显微镜”

要实现毫米级的制造精度，需要设计与制造工艺深度协同，核心是 “激光技术 + 喷墨工艺 + AI 检测”：

• 激光直接成像（LDI）：传统 PCB 用 “胶片曝光” 的方式制作线路，精度仅 ±20μm，而 LDI 用激光直接在 PCB 上 “画线路”，精度能达 ±5μm，刚好满足 0.08mm 线路的蚀刻需求；

• 喷墨阻焊工艺：普通阻焊层用丝网印刷，开窗精度仅 ±30μm，而喷墨阻焊像 “打印机” 一样，将阻焊油墨精准喷在 PCB 上，开窗精度达 ±10μm，能确保 0.1mm 的焊盘不被阻焊覆盖；

• AI 视觉检测：贴装和蚀刻后，用 AI 视觉系统对 PCB 进行 “全检”—— 系统能识别出 0.005mm 的线路偏差、0.01mm 的焊盘偏移，比人工检测效率高 10 倍，还能避免人为漏检。某 PCB 厂引入 AI 检测后，0.2mm 间距 PCB 的制造良率从 85% 提升到 95%。

微小间距是 “精度与创新的博弈”

微小间距设计的本质，是 “在极限空间里平衡性能、散热与制造可行性” 的博弈 —— 既要让线路更密、信号更快，又要保证散热和制造精度，每缩小 0.01mm 的间距，都需要设计、材料、工艺的全方位突破。
