MCP251863 简介

MCP251863 | Microchip Technology 带集成收发器的SPI-CANFD控制器, 其实可以看作 MCP2518FD控制器 + ATA6563收发器 拿胶水站起来了, 软件层面可以完全视为 MCP2518FD, 可直接借用 MCP2518FD 的 51, Arduino, ESP32, Linux 等的配置和使用示例.

MCP251863 的特性:

  • CAN速率最高 仲裁段1Mbit/s + 数据段5Mbit/s
  • SPI速率最高20MHz, 支持模式 0,0 和 1,1
  • 供电 VCC 5V + VIO(3.3或5V, 对应MCU电平)
  • 温度范围 扩展级E(-40~125℃) 和 高温H(-40~150℃)
  • 封装目前有 SSOP28 和 VQFN28 两种, 后者体积小, 但目前前者相对便宜

中文数据手册: https://www.microchip.com.cn/newcommunity/Uploads/202209/63296a9c72b03.pdf

MCP251863 评估板

闲鱼用户 weifengdq 购买

在这里插入图片描述

在这里插入图片描述

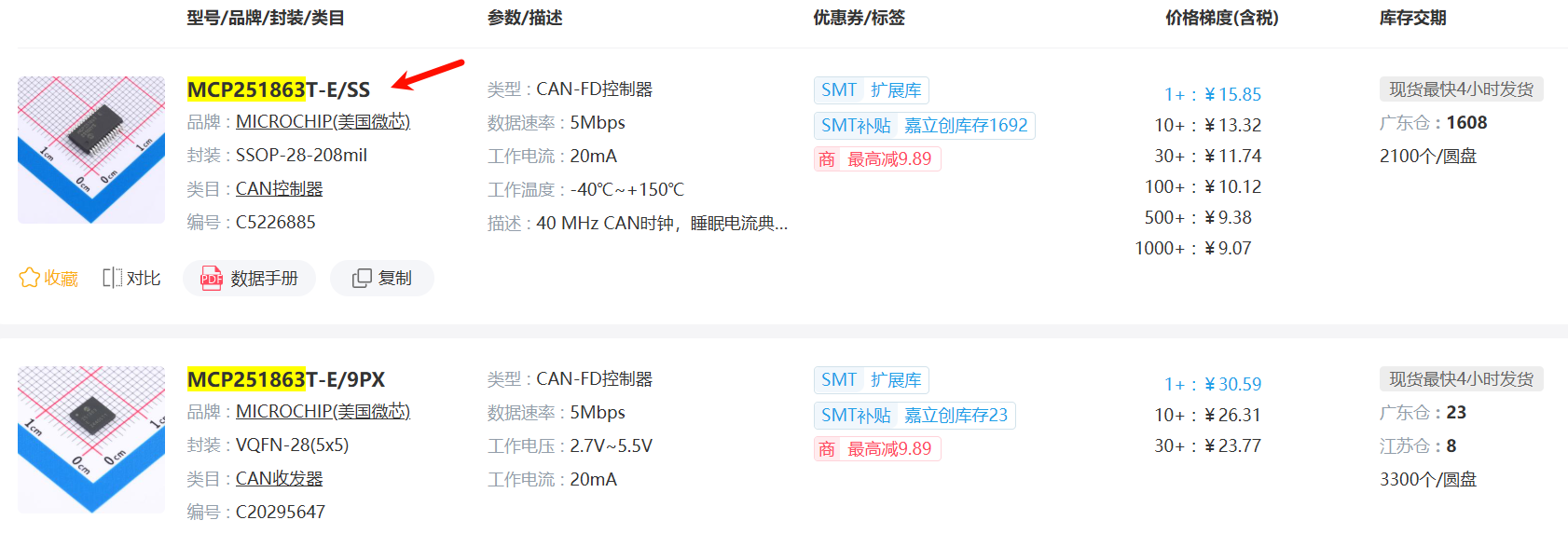

贴的立创的型号是 MCP251863T-E/SS:

在这里插入图片描述

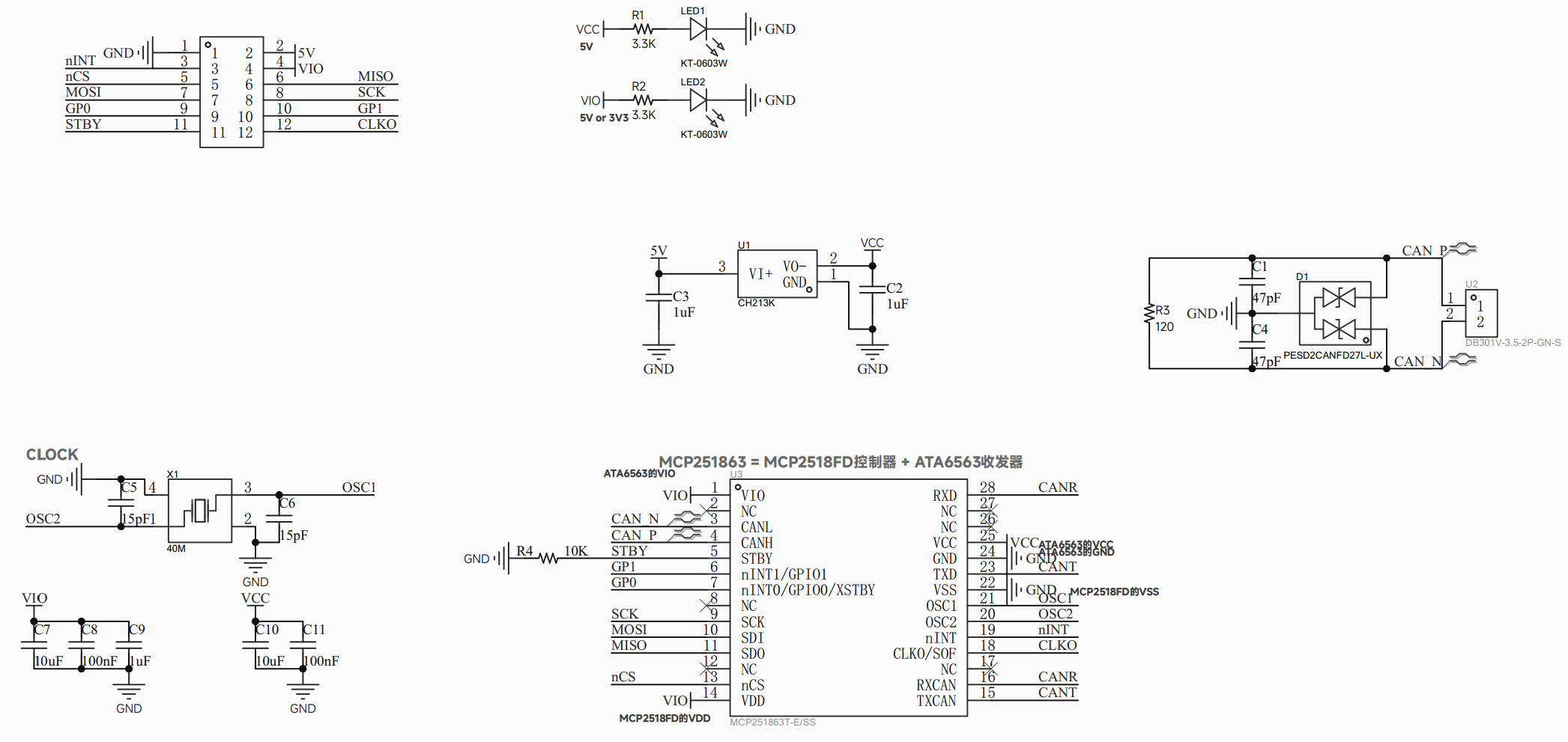

评估板原理图

在这里插入图片描述

原理图简介:

  • 40MHz 无源晶振
  • 板载120Ω终端电阻, 直接焊上, 以免测试忘记接
  • 板子上放置了两个白色LED, 正常工作时应确保两个都是亮的状态.
  • 一般使用前8个引脚即可:
    • 电源3个引脚: 5V, GND, VIO(3.3V或5V, 对应MCU电平)
    • SPI 4个引脚: nCS, SCK, MISO(SDO), MOSI(SDI)
    • 中断(nINT)
  • 注意: MCP2518FD 没有复位引脚, nCS 引脚可选加一个10K的上拉电阻到VIO, 以便MCU复位时nCS不会意外拉低, 但ACAN2517FD库的作者对 MCP2518FD 做了测试, 不加此电阻仍能正确重置.

Arduino Pico2 测试

Arduino Uno, ESP32, Raspberry Pi Pico 等仅仅是 SPI 指定引脚初始化方式略有不同, 对于 MCP251863 的配置是几乎一样的, 此处仅以 树莓派Pico2 为例.

在这里插入图片描述

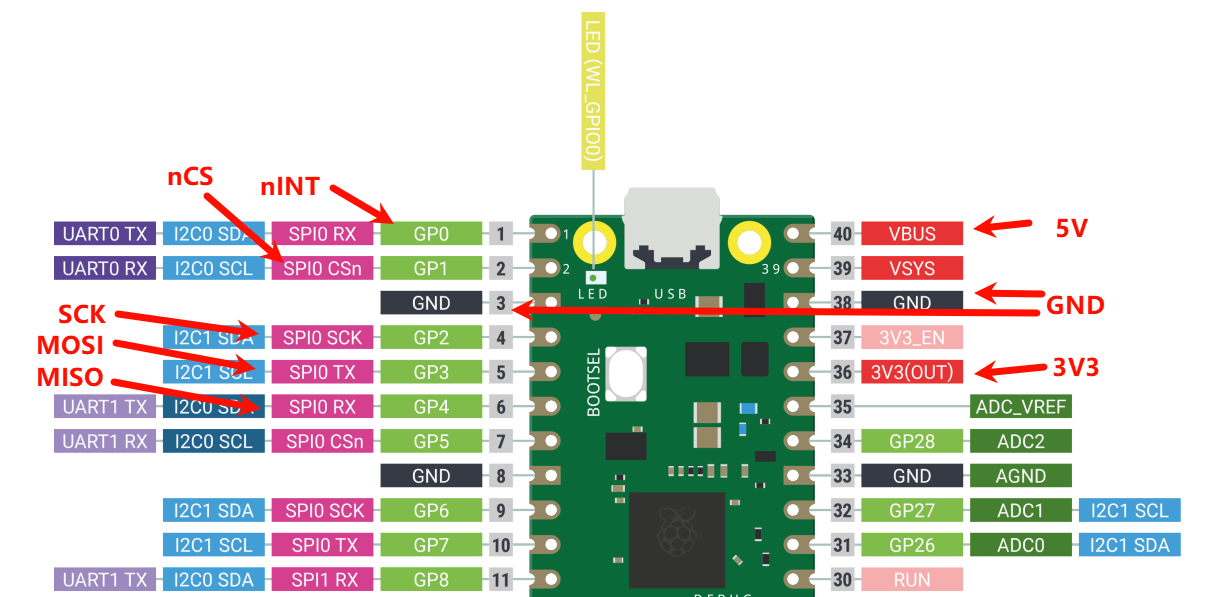

接线

编号 MCP251863 评估板 树莓派 Pico2
1 GND GND
2 5V VBUS
3 nINT GP0
4 VIO 3V3
5 nCS GP1
6 MISO GP4
7 MOSI GP3
8 SCK GP2

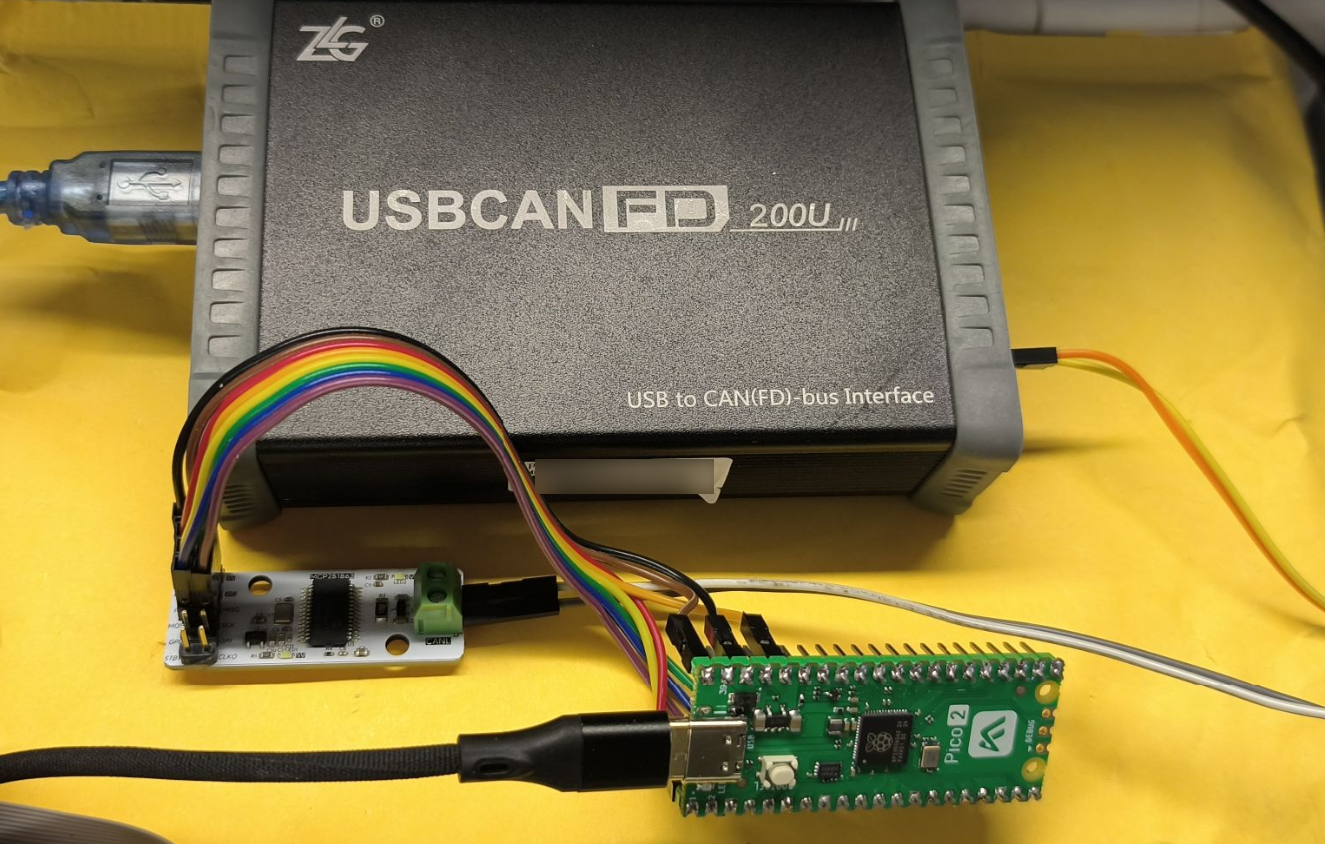

如图所示

在这里插入图片描述

ACAN2517FD 库

pierremolinaro/acan2517FD, 这个作者贡献的库很多:

  • ACAN, 用于 FlexCAN 的驱动
  • ACAN2515, 用于 MCP2515
  • ACAN2517, 用于 MCP2517FD, 但是 CAN2.0B 模式
  • ACAN2517FD, 用于 MCP2517FD, MCP2518FD 和 MCP251863, 这个就是本篇需要安装的库

Arduino 安装的图示

在这里插入图片描述

收发测试 1M+5M

直接贴代码, 实现的是 1M+5M 的测试示例:

  • 每 2s 自动发送一帧 64 字节的CANFD帧
  • 如果收到 CAN 帧, 通过串口打印出来, 格式为 (时间戳) ID 标准/扩展(S/E) 2.0数据/2.0远程/FDF/BRS(D/R/F/B) [长度] 数据
  • 滤波器不设置默认是全接收的
  • 主时钟40MHz, 预分频/Tseg1/Tseg2/SJW/TDC 都是根据通信速率自动自己算的
  • ACAN2517FD 库中 SPI 默认首先配置频率为 800kbit/s 用于重置 MCP2517FD 并对 PLLEN 和 SCLKDIV 位进行编程, 然后将SPI时钟设置为 sysClock * 2 / 5 = 16M, 有些处理器硬件SPI达不到这么高的速率, 可能需要对接到 8M 等.
#include <ACAN2517FD.h>
#include <SPI.h>

// 中断+SPI 引脚配置
static const byte MCP_INT = 0; // INT output of MCP251863
static const byte MCP_CS = 1;  // CS input of MCP251863
static const byte MCP_SCK = 2; // SCK input of MCP251863
static const byte MCP_SDI = 3; // SDI input of MCP251863
static const byte MCP_SDO = 4; // SDO output of MCP251863

ACAN2517FD can(MCP_CS, SPI, MCP_INT);

void setup() {
  delay(10000); // 方便查看串口打印
  Serial.begin(921600);

  // https://arduino-pico.readthedocs.io/en/latest/spi.html
  SPI.setSCK(MCP_SCK); // GP2 for SPI0_SCK
  SPI.setTX(MCP_SDI);  // GP3 for SPI0_TX
  SPI.setRX(MCP_SDO);  // GP4 for SPI0_RX
  SPI.setCS(MCP_CS);   // GP5 for SPI0_CS
  SPI.begin();

  // 40MHz晶振, 1Mbps仲裁段, 5Mbps数据段
  ACAN2517FDSettings settings(ACAN2517FDSettings::OSC_40MHz, 1000 * 1000,
                              DataBitRateFactor::x5);
  // Controller是MCP2518的2KB MessageRAM划分, 可理解为硬件RAM
  // Driver是MCU的RAM, 可理解为软件FIFO
  // 驱动中 mDriverReceiveFIFOSize 软件接收FIFO默认32
  settings.mControllerReceiveFIFOSize = 2; // 硬件接收FIFO大小
  // FIFO模式先来先发, QUEUE模式按优先级发, 二者可结合使用称混合模式
  settings.mDriverTransmitFIFOSize = 0;      // 不使用软件FIFO
  settings.mControllerTransmitFIFOSize = 16; // 使用16个TX FIFO
  settings.mControllerTransmitFIFORetransmissionAttempts =
      ACAN2517FDSettings::ThreeAttempts; // 重传3次, 也可选不重传或不限次
  settings.mControllerTXQSize = 1;       // 使用1个TXQ
  settings.mControllerTXQBufferRetransmissionAttempts =
      ACAN2517FDSettings::ThreeAttempts; // 重传3次, 也可选不重传或不限次
  const uint32_t errorCode = can.begin(settings, [] { can.isr(); });
  if (errorCode != 0) {
    Serial.print("CAN init failed with error code: ");
    Serial.println(errorCode, HEX);
    while (true) {
      delay(1000); // 停止执行
    }
  }
  // MessageRAM使用情况, 不超过 2KB
  uint32_t ram_usage = settings.ramUsage();
  Serial.print("RAM usage: ");
  Serial.println(ram_usage);
  Serial.println("CAN initialized successfully, Params:");
  auto print4 = [](const char *label, uint32_t a, uint32_t b, uint32_t c,
                   uint32_t d) {
    char buf[80];
    snprintf(buf, sizeof(buf), "%s %lu-%lu-%lu-%lu", label, (unsigned long)a,
             (unsigned long)b, (unsigned long)c, (unsigned long)d);
    Serial.println(buf);
  };
  print4("  nominal pre-tseg1-tseg2-sjw:", settings.mBitRatePrescaler,
         settings.mArbitrationPhaseSegment1, settings.mArbitrationPhaseSegment2,
         settings.mArbitrationSJW);
  print4("  data pre-tseg1-tseg2-sjw:", settings.mBitRatePrescaler,
         settings.mDataPhaseSegment1, settings.mDataPhaseSegment2,
         settings.mDataSJW);
}

void loop() {
  static uint32_t tx_delay = millis();
  CANFDMessage frame;
  if (tx_delay < millis()) {
    tx_delay += 2000;
    frame.id = 0x12345678; // 发送的ID
    frame.ext = true;      // 发送扩展帧
    frame.type =
        CANFDMessage::CANFD_WITH_BIT_RATE_SWITCH; // 发送带速率切换的CAN FD帧
    // frame.idx = 255 ;  // Uncomment this for sending throught TXQ
    frame.len = 64;
    for (uint8_t i = 0; i < frame.len; i++) {
      frame.data[i] = i;
    }
    const bool ok = can.tryToSend(frame);
    if (!ok) {
      Serial.println("Send failure");
    }
  }

  if (can.available()) {
    can.receive(frame);
    auto printFrame = [](const CANFDMessage &f) {
      char buf[256];
      char type =
          (f.type == CANFDMessage::CANFD_WITH_BIT_RATE_SWITCH)
              ? 'B'
              : ((f.type == CANFDMessage::CANFD_NO_BIT_RATE_SWITCH)
                     ? 'F'
                     : ((f.type == CANFDMessage::CAN_DATA) ? 'D' : 'R'));
      char idstr[16];
      if (f.ext) {
        snprintf(idstr, sizeof(idstr), "%08X", f.id);
      } else {
        char tmp[8];
        snprintf(tmp, sizeof(tmp), "%03X", f.id & 0x7FF);
        snprintf(idstr, sizeof(idstr), "%8s", tmp);
      }
      snprintf(buf, sizeof(buf), "(%lu) %s %c %c [%d] ",
               (unsigned long)millis(), idstr, f.ext ? 'E' : 'S', type, f.len);
      Serial.print(buf);
      if (f.type == CANFDMessage::CAN_REMOTE) {
        Serial.print(" [Remote Frame]");
      } else {
        for (uint8_t i = 0; i < f.len; i++) {
          if (i > 0) {
            Serial.print(' ');
          }
          Serial.printf("%02X", f.data[i]);
        }
      }
      Serial.println();
    };
    printFrame(frame);
  }
}

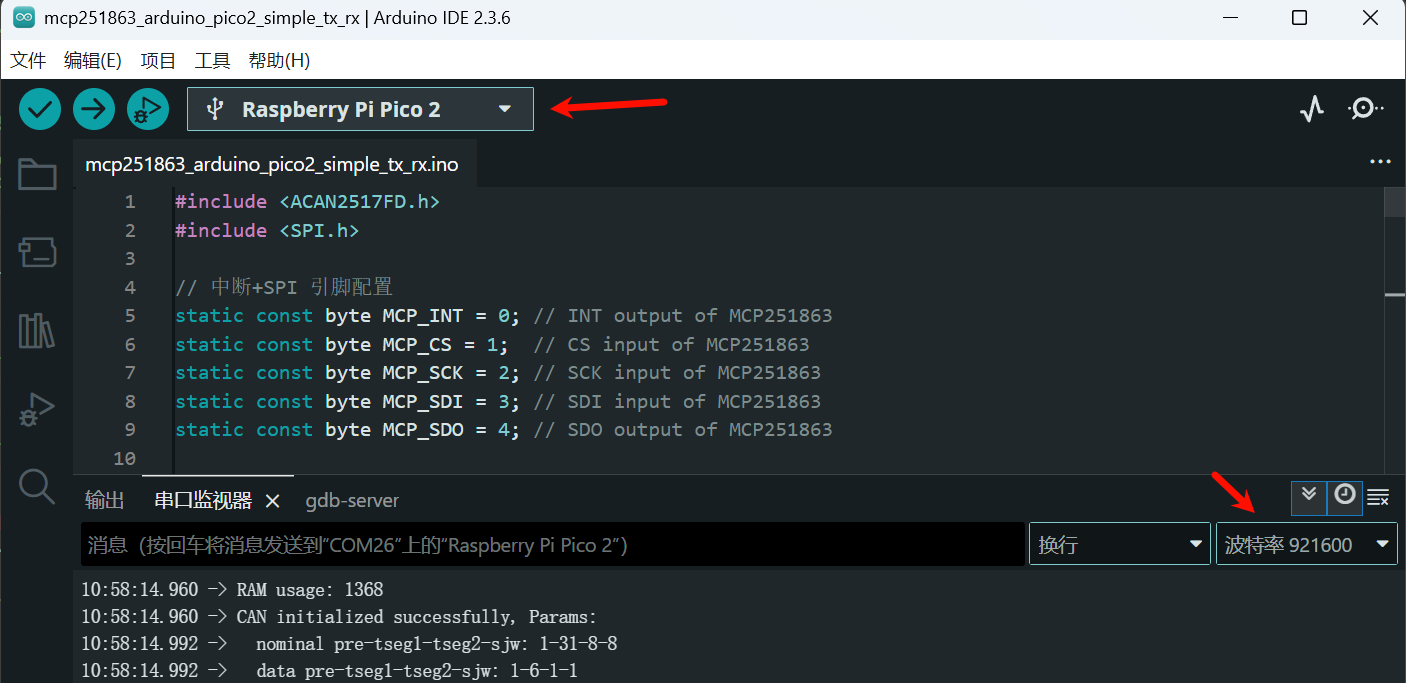

编译后传到 MCU 里面执行, 开始打印出:

  • MessageRAM 使用 1368B, 未超过 2KB
  • 40MHz 主时钟:
    • 仲裁段 1Mbit/s, 采样点 (1+31)/(1+31+8) = 80%
    • 数据段 5Mbit/s, 采样点 (1+6)/(1+6+1) = 87.5%

在这里插入图片描述

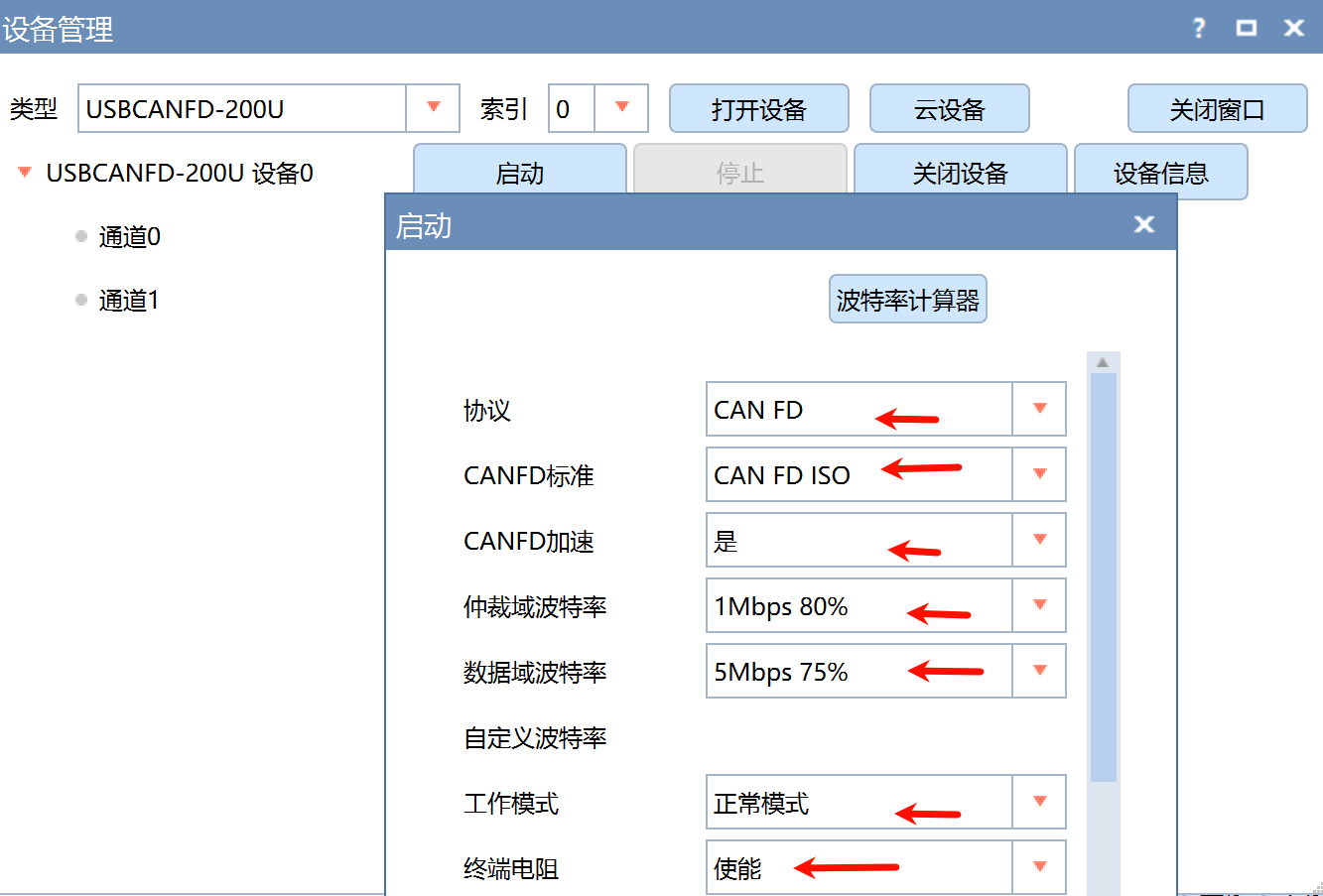

CAN分析仪参数 (这里CANFD数据域采样点 75%, 但只要 TDC 是自动计算好的, 采样点差别可能影响并不大)

在这里插入图片描述

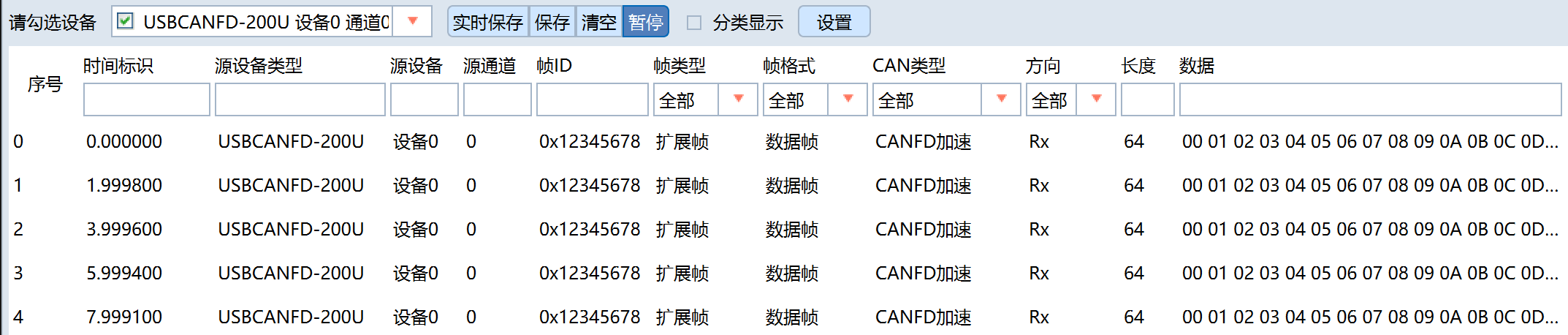

可以看到每2s分析仪收到的CANFD帧:

在这里插入图片描述

从CAN分析仪发送数据到 MCP251863, 可以看到 Pico2 串口打印出收到的报文:

在这里插入图片描述

自定义 预分频 TSEG SJW TDC

参考 McpArduPico2_Custom_1M_5M.ino 的例子:

  // 40MHz晶振, 1Mbps仲裁段, 5Mbps数据段
  ACAN2517FDSettings settings(ACAN2517FDSettings::OSC_40MHz, 1000 * 1000,
                              DataBitRateFactor::x5);

  // 采样点: 仲裁段80%, 数据段75%
  settings.mBitRatePrescaler = 1; // 预分频后还是40MHz, 仲裁段和数据段一样
  settings.mArbitrationPhaseSegment1 = 31; // 仲裁段TSEG1
  settings.mArbitrationPhaseSegment2 = 8;  // 仲裁段TSEG2
  settings.mArbitrationSJW = settings.mArbitrationPhaseSegment2; // 仲裁段SJW
  settings.mDataPhaseSegment1 = 5;                 // 数据段TSEG1
  settings.mDataPhaseSegment2 = 2;                 // 数据段TSEG2
  settings.mDataSJW = settings.mDataPhaseSegment2; // 数据段SJW
  settings.mTDCO =
      settings.mBitRatePrescaler * settings.mDataPhaseSegment1; // TDC

这在对接某些奇葩采样点时可能很有用, 比如 canable2 的 15 / 17 ≈ 88.2353% 采样点, MCP251863 仲裁段可以尝试1-34-5-5, 数据段可以尝试 1-6-1-1, 使采样点相对接近一些.

自定义滤波器

参考 McpArduPico2_Custom_Filters.ino 的例子, 总计 32 个可以自己定义的滤波器, 支持 直接ID指定 或 经典的掩码方式

  // 40MHz晶振, 1Mbps仲裁段, 5Mbps数据段
  ACAN2517FDSettings settings(ACAN2517FDSettings::OSC_40MHz, 1000 * 1000,
                              DataBitRateFactor::x5);

  // 自定义滤波器
  ACAN2517FDFilters filters ;
  // ID 方式
  filters.appendFrameFilter (kStandard, 0x123, NULL) ;
  filters.appendFrameFilter (kExtended, 0x12345678, NULL) ;
  // 掩码方式, 456:7FF, 18765432:1FFFFFFF
  filters.appendFilter (kStandard, 0x7FF, 0x456, NULL) ;
  filters.appendFilter (kExtended, 0x1FFFFFFF, 0x18765432, NULL) ;

  ...

  const uint32_t errorCode = can.begin(settings, [] { can.isr(); }, filters);

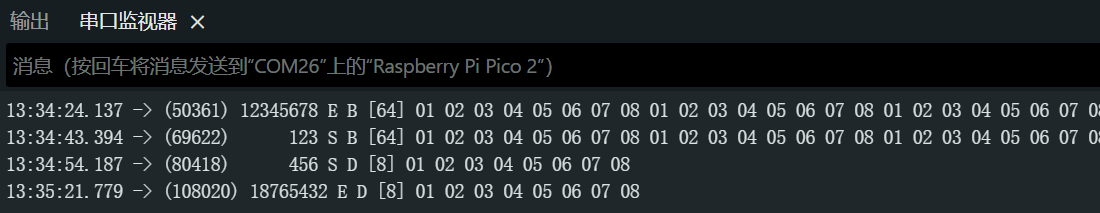

测试如下图, 只能收到上面滤波器允许接收的帧(只分标准/扩展+ID, 与CANFD/BRS等无关)

在这里插入图片描述

Github 链接

Github: https://github.com/weifengdq/embedded/tree/main/mcp251863
QQ交流群: 1040239879
闲鱼购买: weifengdq, 或者搜索 MCP251863评估板
