1.算法仿真效果

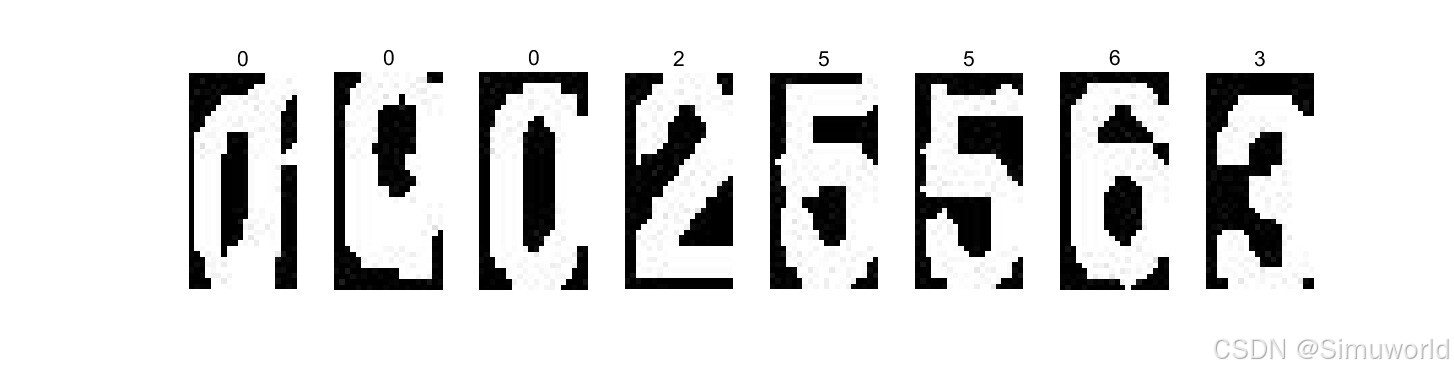

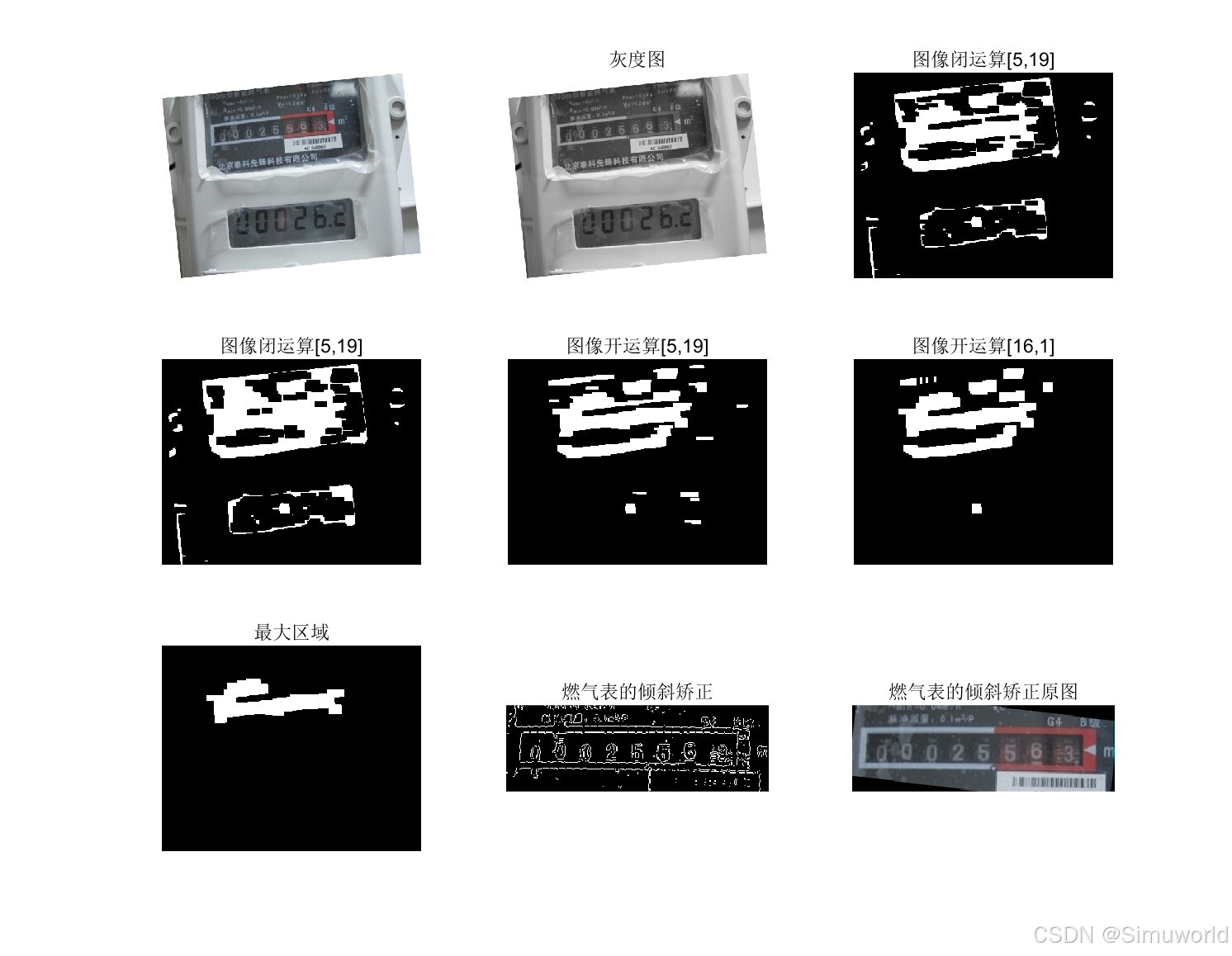

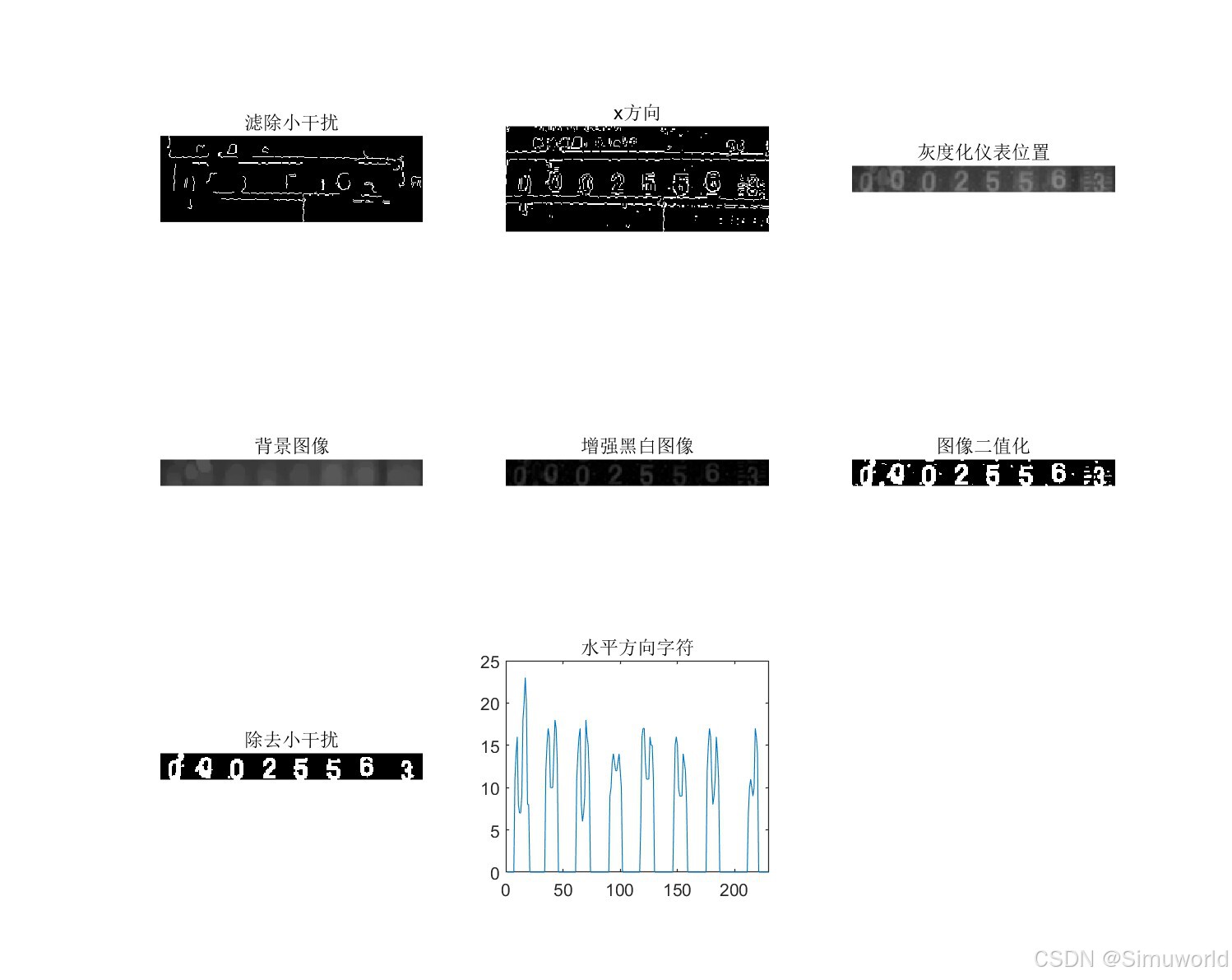

Matlab2024b仿真结果如下：

2.MATLAB程序

figure
for o=1:8
    ii=int2str(o);
     t=imread([ii,'.jpg']);
   for i=0:9
    fname=strcat('字符识别\',liccode(i+1),'.jpg');
    getwords = imread(fname);


    for j=1:40
        for p=1:20
            error(j,p,1) =abs(im2bw(getwords(j,p,1))-im2bw(t(j,p,1)));

        end
    end
    error1(i+1) = sum(sum(error));

end
error2 = 1000;
for i=1:10
    if error2>error1(i)
        error2=error1(i);
        error3 = i-1;
    end

end
error4(o,1)=error3;
subplot(1,8,o),imshow(t),title(error4(o,1))

end
23

3.算法概述

       基于图像形态学处理和模板匹配的仪表数字自动识别算法，核心是通过图像形态学操作消除仪表图像中的噪声、干扰区域并增强数字目标特征，再利用模板匹配技术将预处理后的数字区域与标准数字模板进行相似度比对，最终实现仪表数字的自动识别。该算法适用于指针式仪表、数字式仪表等多种类型仪表，尤其在工业现场、智能监控等场景中，能解决人工读数效率低、误差大、环境适应性差等问题。

       算法实现需遵循 “图像采集→预处理→形态学增强→数字区域分割→模板制作→模板匹配→结果输出” 的流程，每个步骤均需结合数学模型与工程化处理技巧，确保数字识别的准确性和鲁棒性。

       仪表图像中除数字外，还包含刻度线、指针、边框等干扰区域，数字区域分割的目标是从形态学处理后的图像中，精准提取出独立的数字区域（如 “0~9” 的单个数字），为后续模板匹配提供 “纯净” 的待匹配目标。分割过程基于连通区域分析，通过数字的几何特征（面积、宽高比、位置）筛选目标区域。

       标准模板是“0~9”每个数字的理想图像，需消除个体差异（如不同仪表的字体粗细、大小差异），通过尺寸归一化、灰度标准化、形态学统一，使模板与待识别样本具有相同的特征维度，为相似度计算提供统一基准。

       模板匹配是算法的最终环节，通过计算待识别数字样本与模板库中每个模板的相似度，选择相似度最高的模板对应的数字作为识别结果。常用的相似度度量方法包括 “绝对差值和（SAD）”、“归一化互相关系数（NCC）”，其中NCC对光照变化、灰度偏移的鲁棒性更强，适用于工业现场的复杂环境。

4.部分参考文献

[1]张秋月.基于ANDROID平台的水表字符识别算法研究[D].杭州电子科技大学,2014.DOI:10.7666/d.D484649.

[2]陶鹏,朱华.模板匹配识别算法和神经网络识别算法的比较及MATLAB实现[J].电脑知识与技术:学术版, 2020.

5.程序内容，运行方法和源码获取

5.1 作品内容

matlab程序

5.2 运行方法

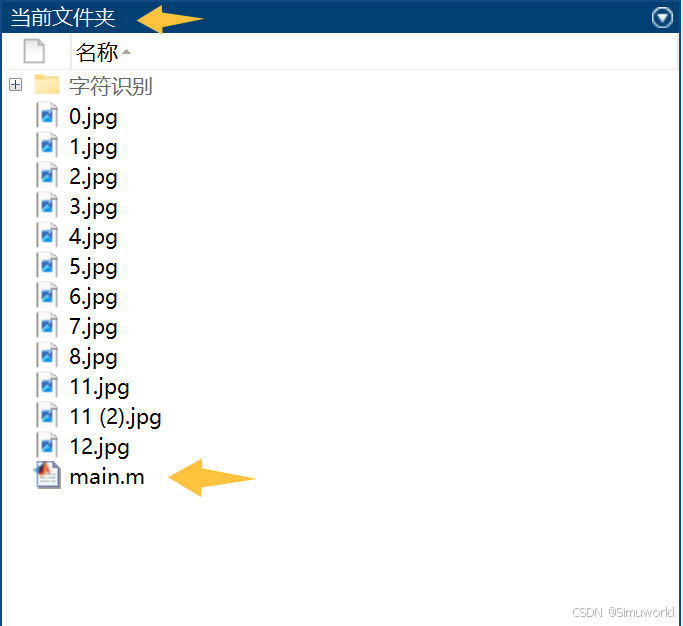

1.在matlab的左侧的当前文件夹窗口；

2.运行main.m文件

5.3 源码获取

step1.打开博客主页的左侧推广栏查看，或扫博客文章底部信息

step2.然后用电脑打开网页链接，输入文章标题搜索
