时钟使能与外设使能：嵌入式开发的隐形钥匙与系统灵魂

在嵌入式系统开发的世界里，有两个看似简单却极为关键的概念——时钟使能（Clock Enable）和外设使能（Peripheral Enable）。它们就像一把钥匙、一道闸门，决定着芯片内部各个功能模块是否能够被唤醒、点亮和驱动。许多初学者在调试硬件时常因忽略这两个步骤而陷入“明明代码没错但硬件不工作”的困境。而对于资深工程师来说，这两项操作则是实现低功耗、高可靠性设计不可或缺的基础，是软硬件协同优化的起点。

本文将带你深入了解什么是“时钟使能”和“外设使能”，通过实际例子剖析其原理与应用，分析优缺点，并结合工程实践分享如何理解和使用这一技术。最后，我们还会探讨它在现代嵌入式系统中的深远意义，以及未来智能设备对资源管理的新需求，让你不仅会用，更懂得为什么要用！

在本文正式开始前，各位客官，能学到别人的嵌入式开发经历就血赚！！！ 您若觉得有道理，不妨给作者一个善意的赞，彰显您的认可。

---

一、“时钟使能和外设使能”是什么？——芯片世界里的开关哲学

1.1 时钟使能（Clock Enable）：让模块获得生命节拍

在现代MCU（微控制器单元）中，每一个功能模块（如GPIO、USART、I2C、SPI等）都需要有自己的时钟信号来驱动。如果没有给某个模块提供时钟，这个模块就像断电一样无法工作。“时钟使能”就是通过特定寄存器，把主系统时钟分配到指定的外设上，相当于给这个模块插上了电源。

举例说明：

• 在STM32系列单片机中，如果想让GPIOA端口正常工作，就必须先打开RCC->AHB1ENR寄存器中的GPIOAEN位。
• 在NXP Kinetis系列，则需要设置SIM_SCGC_x相关寄存器。
• TI MSP430等超低功耗MCU，也有类似PMM/PxSEL等寄存器用于控制外围模块供电/时钟分配。

1.2 外设使能（Peripheral Enable）：真正激活功能本体

有些芯片除了要开启时钟，还需要进一步通过专门的寄存器或配置位来激活某个外设本身。这一步类似于把房间里的灯泡装好后，还要按下墙上的开关才能点亮。例如：

• STM32 USART串口，需要设置USART_CR1寄存器中的UE位；
• ADC转换，需要设置ADC_CR2中的ADON位；
• 某些高端MCU还支持动态挂载/卸载外设，实现更高级别的资源调度。

简而言之：

• 时钟使能：让外设获得运行所需的节拍信号。
• 外设使能：让外设本身进入可用状态，准备响应指令。

这种双重保险机制，不仅保证了资源分配的灵活性，也为低功耗设计打下了坚实基础，是现代嵌入式架构精细化管理的重要体现。

---

二、“时钟使能和外设使能”的实际案例——从代码到项目落地

2.1 基础代码示例

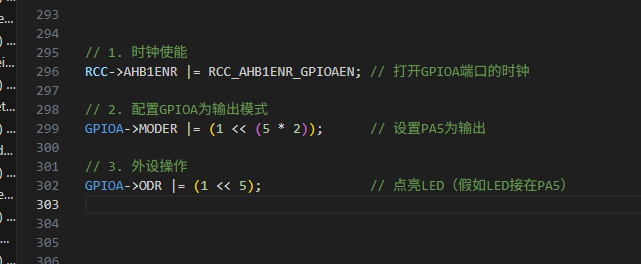

以STM32系列单片机为例，如果我们想使用GPIOA端口，需要如下步骤：

C

如果没有第一步，即便后面配置再多，也无法让LED亮起来，因为GPIOA根本没被“唤醒”。

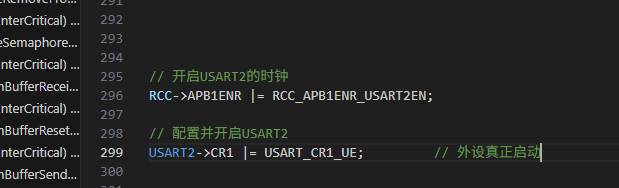

再比如串口USART：

C

还有ADC、I2C等几乎所有片上资源，都必须先进行clock enable，否则后续任何配置都是徒劳无功。

2.2 项目实战应用举例

场景一：智能家居网关的数据采集

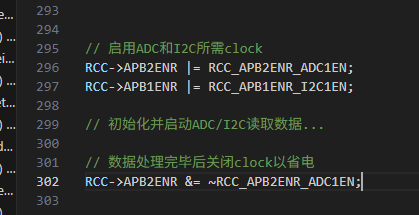

假如你正在开发一个智能家居网关，需要周期性采集温湿度传感器数据，然后通过WiFi上传云端。每次采集流程大致如下：

C

这样做可以显著降低待机功耗，让设备续航时间提升数倍甚至十倍以上！

场景二：工业自动化中的安全防护逻辑

工业现场对误触发极其敏感。只有当检测到紧急情况才临时打开报警蜂鸣器对应IO及PWM通道，其余时间全部关闭相关clock，使得误动作概率降至最低，同时也避免了干扰其他高精度测量任务。

场景三：机器人运动控制板多任务切换

机器人底盘既要实时采集编码器数据，又要根据不同工况动态切换通信接口（CAN/UART/SPI）。合理利用clock gating，可以做到只在必要的时候打开对应通路，其余时间全部休眠，为复杂算法腾出更多算力空间，提高整体性能表现。

---

三、“时钟使能和外设使能”的优缺点——权衡选择才是高手之道

优点详解

节省功耗

未使用的模块不分配时钟，可以降低整体功耗，非常适合低功耗设计需求。例如物联网终端、电池供电设备，通过动态关闭不用的功能块，大幅延长续航时间。这也是许多超低功耗MCU宣传手册上的核心卖点之一！

提升安全性

禁用未用到的功能，有助于防止意外操作或潜在安全隐患。比如只打开当前任务需要用到的接口，其余全部关闭，可有效减少误触发风险。在医疗仪表、安全监控等领域尤为重要。

灵活性高

可以根据实际需求动态启用/禁用不同功能，提高资源利用率。在复杂项目中，可以按需切换不同工作模式，实现软硬件协同优化。例如无线通信模组，在蓝牙/WiFi/Zigbee之间自由切换，只需动态调整clock gating策略即可完成无缝过渡。

减少干扰

没有被激活的模块不会产生无谓噪声或数据冲突，有利于系统稳定运行。例如ADC采样对噪声极其敏感，关闭其他无关模块可提升精度；高速总线通信也可避免因冗余活动导致的数据丢包现象。

缺点及挑战

增加编程复杂度

初学者容易忘记先打开相关“开关”，导致调试困难。有时候只是漏掉了一行clock enable，就可能花几个小时排查问题。这种bug往往最考验开发者耐心与细致程度，也是新手进阶必经之路！

出错隐蔽性强

如果漏掉了某一步骤，程序不会报错，但硬件现象异常，不易定位问题。这种隐蔽bug常常出现在团队协作或者移植过程中，对测试流程提出更高要求。

依赖文档细节

不同芯片厂商实现方式略有差异，需要仔细查阅手册，否则容易踩坑。例如部分MCU还要求特殊顺序或者额外保护机制，否则设置无效甚至引发异常复位。因此养成随手查阅datasheet/manual习惯非常重要！

---

四、如何理解“时钟使能和外设使能”——软硬协同背后的工程智慧

可以把MCU比作一座大楼，各种功能区（UART、SPI、ADC等）就是不同房间。每个房间既要接通总电源（即分配好主系统的“电”——也就是“时钟”），还要有人进去把灯打开（即真正激活该功能）。只有两步都做对了，这个房间才会亮起来并且可以正常使用。这种设计体现了现代嵌入式系统对资源管理与功耗优化追求极致效率的一面，也是软硬件协同创新思维的重要体现：

• 按需分配：“我只给需要的人供电/供‘节拍’。”
• 动态调度：“谁需要谁上线，用完立刻下线。”
• 最小化浪费：“不用的不占一点儿资源。”

正因为如此，“玩转 clock/peripheral enable”，已经成为衡量嵌入式工程师专业水平的重要标准之一。从新手到高手，每个人都会经历从全局默认全开，到逐步精细化管理每一路通路，再到最终实现自动化power management策略的发展过程。这也是迈向高阶研发能力的重要一步！

---

五、如何科学使用 clock/peripheral enable 的资源管理？

具体步骤如下：

Step 1：查阅芯片手册并梳理依赖关系

明确目标功能对应哪个寄存器控制。例如STM32里，所有AHB/APB总线上的设备都有独立 EN 位用于控制其对应模块是否获得主频信号；而NXP Kinetis系列则采用SIM_SCGC_x寄存器进行管理；TI MSP430则直接通过PMM/PxSEL等寄存器控制。因此，一定要养成随手查阅datasheet/manual习惯！同时建议画出依赖关系图，比如哪些IO共用了哪一路bus/timer/power domain，以免出现互斥冲突或重复初始化的问题。

Step 2：严格遵循正确顺序

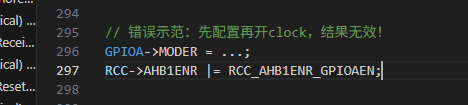

务必先进行 clock/power 分配，再进行具体配置，否则后续设置全部无效。例如：

C

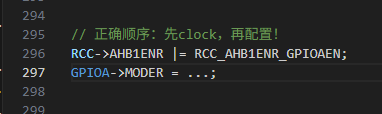

应该这样：

C

Step 3：善用库函数/封装API

很多厂商提供了HAL库或者底层驱动包，可以直接调用如__HAL_RCC_GPIOA_CLK_ENABLE()这样的宏定义，大大简化代码量并减少出错概率。同时建议团队内部统一接口风格，提高代码可维护性与移植效率。在大型项目里还可以做成组件化封装，通过配置文件动态调整参数，实现高度自定义！

Step4: 合理释放资源

当某些功能不再需要，可以关闭相应 clock 或 disable peripheral，以进一步降低功耗。例如：

C

对于超低功耗产品，还可以考虑进入sleep/deep sleep模式前自动屏蔽所有非必要外围，使待机电流降至最低水平，实现极致节电效果！此外，在RTOS环境下建议不要阻塞主线程，可以考虑信号量+回调机制异步处理，让timer/gpio/usart等都由事件驱动方式统一托管，提高整体响应速度与可靠性。

---

六、“基于 clock/peripheral enable 的架构设计”的意义及行业趋势

这一机制不仅仅是技术细节，更代表着现代嵌入式设计理念——精益求精地管理每一份资源，实现高性能与低功耗兼得。在物联网终端、电池供电设备、高可靠工业控制等领域，这种能力尤为重要：

• 能够显著延长产品续航；
• 降低热量积聚，提高稳定性；
• 避免因未初始化导致的不确定行为；
• 为未来软硬件升级留足空间；

随着AIoT、大数据边缘计算的发展，对实时响应速度以及能源消耗提出更高要求。“谁掌控了每一份‘通路’资源，就掌控了整个系统的话语权。”这句话放在今天依然不过气。从单纯靠人力盯表，到充分发挥机器优势，把琐碎重复劳动交给专属模块去完成，这正是科技进步带来的巨大红利！作为研发人员，我们也应该不断学习新知识、新工具，把理论变成实践，为社会创造更多价值！

此外，新型SoC平台越来越强调power domain隔离、多级gating、多核异构协作……这些高级特性的底层原理其实都离不开对基本 clock/peripheral enable 技术路线扎实掌握。只有打牢基础，才能驾驭更复杂、更智能的新型电子产品架构！

---

七、未来展望——AI边缘计算时代的新挑战与新机会

随着AI边缘计算逐渐普及，对实时性的要求愈发严苛。不仅仅是简单地做个delay，更要做到纳秒甚至皮秒级别的数据采集同步、多传感融合决策。这对传统timer提出了新的挑战，也催生了更多创新方案，比如：

• 高速DMA + timer联合采样，实现超高速数据流管理；
• 多核协作 + 分布式同步算法，将多个节点统一纳入全局clock体系；
• 可编程逻辑阵列FPGA内置超高速counter，为AI推理提供坚实基础；

这些前沿技术，都建立在对基本time management技能扎实掌握之上。而精准、高效、安全地做好每一次 clock 和 peripheral enable 的决策和执行，就是支撑万物互联时代底层创新的不变法宝！

---

总结&行动指南

别小看这两个简单的小动作，它们背后蕴含着整个芯片架构设计者对于效率、安全与灵活性的深刻思考。在日常开发中，只要养成良好的习惯，把每一次 clock enable/peripheral enable 都当作严谨工程的一环，你一定会收获更少bug、更高性能、更持久续航以及更强大的自信心！

希望本文能够帮你彻底搞懂什么是“时钟使能”和“外设使能”，并在今后的项目实践中游刃有余。如果还有具体疑问或者遇到特殊场景，也欢迎随时报料，我们一起进步，一起玩转嵌入式世界，共创智能时代美好生活！
