一、前言

第一篇文章介绍了SMA和SMU的一些基础知识，第二篇文章从硬件和SMA机箱结构上对HPE磁盘阵列产品进行了故障排查说明。

本文从SMU管理界面来写常见的磁盘故障。

---

二、磁盘故障常见名词（本文重点）

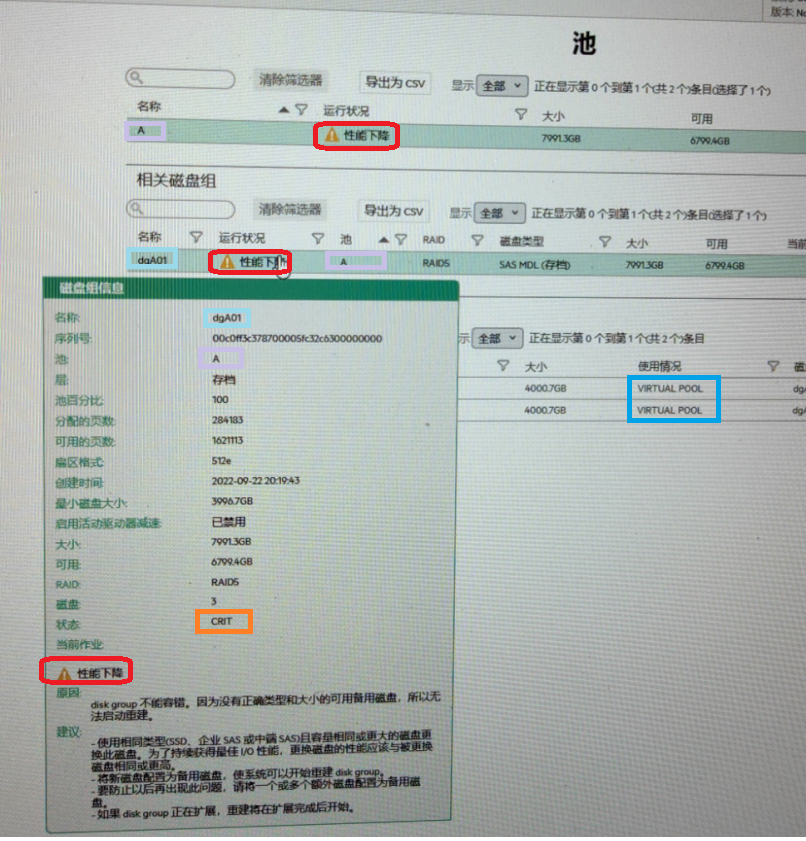

在MSA磁盘阵列“池”主题显示有关此系统中定义的池和磁盘组的信息的表格视图，以及每个磁盘组包含的磁盘的信息。

运行状况。显示磁盘的健康状况，有以下几种情况：

磁盘阵列磁盘故障时，在SMU界面尤其是“池”主题中会有些故障简写代码，下面重点对这些名词进行说明。

1.1 磁盘类型

（1）MDL。旋转式中端 SAS 磁盘。

（2） SAS。旋转式企业级 SAS 磁盘。

（3） SSD。固态磁盘。

1.2 磁盘使用情况

（1）AVAIL。此磁盘可用。

（2） SPARE。该磁盘被配置为备用磁盘。

（3） pool-ID:tier name，用于作为虚拟池一部分的磁盘组。磁盘为磁盘组的一部分。

（4） FAILED。磁盘不可用且必须更换。此状态的原因包括：过多介质错误、SMART 错误、磁盘硬 件故障或磁盘不受支持。

（5） LEFTOVR。此磁盘是保留磁盘。

（6）对于 MSA 2050：UNUSABLE （不可用）。该磁盘无法在磁盘组中使用，因为系统受到保护，或 磁盘被锁定到数据访问，或该磁盘来自于不受支持的供应商。

1.3 磁盘组状态名词

（1）CRIT：严重。磁盘组处于联机状态，但因部分磁盘故障而不可容错。

（2） DMGD：已损坏。磁盘组处于联机状态且可以容错，但是某些磁盘已经损坏。

（3）FTDN：可容错且包含故障磁盘。磁盘组处于联机状态且可以容错，但是某些磁盘出现故障。

（4） FTOL：容错并联机。磁盘组处于联机状态且可以容错。

（5）MSNG：缺失。磁盘组处于联机状态且可以容错，但是某些磁盘缺失。

（6） OFFL：脱机。磁盘组正在使用脱机初始化或者其磁盘出现故障，数据可能丢失。

（7） QTCR：故障隔离。磁盘组出现故障，其中有至少一个不可访问的磁盘。例如， RAID-6 磁盘组中有 2 个磁盘不可访问，或其他容错 RAID 级别的磁盘组有一个磁盘不可访问。如果不可访问的磁盘联 机或是隔离 60 秒后，磁盘组的状态为 QTCR 或 QTDN，磁盘组将自动取消隔离。

（8）QTDN：隔离且包含故障磁盘。例如，RAID-6 磁盘组有一个不可访问的磁盘。该磁盘组可容错但是 性能下降。如果不可访问的磁盘联机或是隔离 60 秒后，磁盘组的状态为 QTCR 或 QTDN，磁盘组 将自动取消隔离。

（9）QTOF：脱机隔离。磁盘组脱机并具有多个不可访问的磁盘，导致用户数据不完整。

（10） QTUN：已隔离，不受支持。磁盘组包含格式不受此系统支持的数据。例如，此系统不支持线性磁盘 组。有关详细信息，请参见“关于处理线性存储”（第 17 页）。

（11） STOP：磁盘组已停止。

（12） UNKN：Unknown。

（13）UP：Up。磁盘组处于联机状态且没有容错特性。

1.4 磁盘识别

（1） Up。磁盘存在并与扩展器正常通信。

（2） Spun Down。磁盘存在并通过 DSD 功能降速。

（3） Warning。磁盘存在，但系统当前存在与磁盘 LED 处理器的通信问题。对于磁盘以及由此处理 器控制该磁盘电源的中平面类型，开机故障会导致“错误”状态。

（4） Error。磁盘存在，但扩展器并未检测到磁盘。

（5） Unknown。首次检测到磁盘或通电时的初始状态。

（6） Not Present。磁盘插槽指明磁盘不存在。

（7） Unrecoverable。磁盘存在，但发生了不可恢复的错误。

（8） Unavailable。磁盘存在，但无法与扩展器通信。

（9） Unsupported。磁盘存在，但是不支持的类型。

1.5 当前磁盘作业状态

（1） DRSC：正在清理磁盘组内的磁盘。

（2） INIT：正在将磁盘组初始化。

（3） RCON：磁盘组中至少一个磁盘正在重建。

（4）VDRAIN：正在移除磁盘组，而且其数据正排出到其他磁盘组。

（5）VPREP：正在准备将虚拟磁盘组用于虚拟池。

（6） VRECV：正在恢复虚拟磁盘组，以恢复其在虚拟池中的成员资格。

（7） VREMV：正在删除虚拟磁盘组及其数据。

（8） VRFY：正在验证磁盘组。

（9） VRSC：正在清理磁盘组

---

三、RAID级别和磁盘数量

• RAID 级别。在创建虚拟磁盘组（默认设置为 RAID 6）时，请选择以下 RAID 级别之一：

（1）RAID 1。需要 2 个磁盘。

（2） RAID 5。需要 3-16 个磁盘。

（3） RAID 6。需要 4-16 个磁盘。

（4）RAID 10。需要 4-16 个磁盘，最少有两个 RAID-1 子组，每个子组有两个磁盘。
