一、RAID磁盘阵列介绍

• 是Redundant Array of Independent Disks的缩写，中文简称为独立冗余磁盘阵列
• 把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据备份技术
• 组成磁盘阵列的不同方式称为RAID级别（RAID Levels）
  常用的RAID级别
  RAID0，RAID1，RAID5，RAID6 ，RAID1+0等

二、RAID类型

1.RAID 0磁盘阵列介绍

RAID 0

• RAID 0连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但它没有数据冗余
• RAID 0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据
• RAID 0不能应用于数据安全性要求高的场合
  -N块硬盘并行组合成一个新的逻辑盘
  N块硬盘并行组合成一个新的逻辑盘

  N块硬盘并行组合成一个新的逻辑盘

2.RAID 1磁盘阵列介绍

• 通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据
• 当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此RAID 1可以提高读取性能
• RAID 1是磁盘阵列中单位成本最高的，但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，而不需要重组失效的数据

  N（偶数）块硬盘组合成一组镜像，N/2容量

3.RAID 5磁盘阵列介绍

• N（N>=3）块盘组成阵列，一份数据产生N-1个条带，同时还有1份校验数据，共N份数据在N块盘上循环均衡存储
• N块盘同时读写，读性能很高，但由于有校验机制的问题，写性能相对不高
  （N-1）/N磁盘利用率
• 可靠性高，允许坏1块盘，不影响所有数据

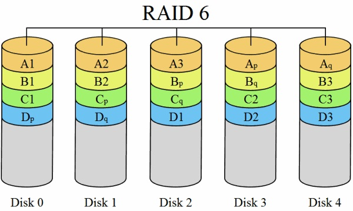

4.RAID 6磁盘阵列介绍

• N（N>=4）块盘组成阵列，（N-2）/N磁盘利用率
• 与RAID 5相比，RAID 6增加了第二个独立的奇偶校验信息块
• 两个独立的奇偶系统使用不同的算法，即使两块磁盘同时失效也不会影响数据的使用
• 相对于RAID 5有更大的“写损失”，因此写性能较差


5.RAID 1+0磁盘阵列介绍

• N（偶数，N>=4）块盘两两镜像后，再组合成一个RAID 0
• N/2磁盘利用率
• N/2块盘同时写入，N块盘同时读取
• 性能高，可靠性高

三、阵列卡

1. 阵列卡介绍

• 阵列卡是用来实现RAID功能的板卡
• 通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的
• 不同的RAID卡支持的RAID功能不同
  例如支持RAlD0、RAID1、RAID5、RAID10等
• RAID卡的接口类型
  IDE接口、SCSI接口、SATA接口和SAS接口

2. 阵列卡缓存

• 缓存（Cache）是RAID卡与外部总线交换数据的场所，RAID卡先将数据传送到缓存，再由缓存和外边数据总线交换数据
• 缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素
• 不同的RAID卡出厂时配备的内存容量不同，一般为几兆到数百兆容量不等

总结

本文简单讲解了RAID的几种类型以及阵列卡，希望可以对初学者有所帮助。
