在大数据、5G乃至即将到来的6G时代，光纤通信正面临着前所未有的带宽需求挑战。传统的单芯光纤已难以满足海量数据传输的要求，而多芯光纤（Multi-Core Fiber，简称MCF）作为空间复用（Space-Division Multiplexing，SDM）技术的核心，正逐渐成为下一代光网络的基石。今天，我们来深入探讨一种关键组件——7芯多芯光纤扇入/扇出装置（Fan-in/Fan-out Device）。这个装置不仅能高效连接多芯光纤与单芯光纤系统，还为高性能光纤网络提供了低损耗、低串扰的解决方案。

什么是7芯多芯光纤扇入/扇出装置？

简单来说，扇入/扇出装置是一种光纤连接器，用于将多芯光纤中的多个光信号“扇出”到独立的单模光纤（Single-Mode Fiber，SMF）中，或反之“扇入”信号。它就像一个精密的“分流器”，确保信号在多芯与单芯系统之间无缝传输。

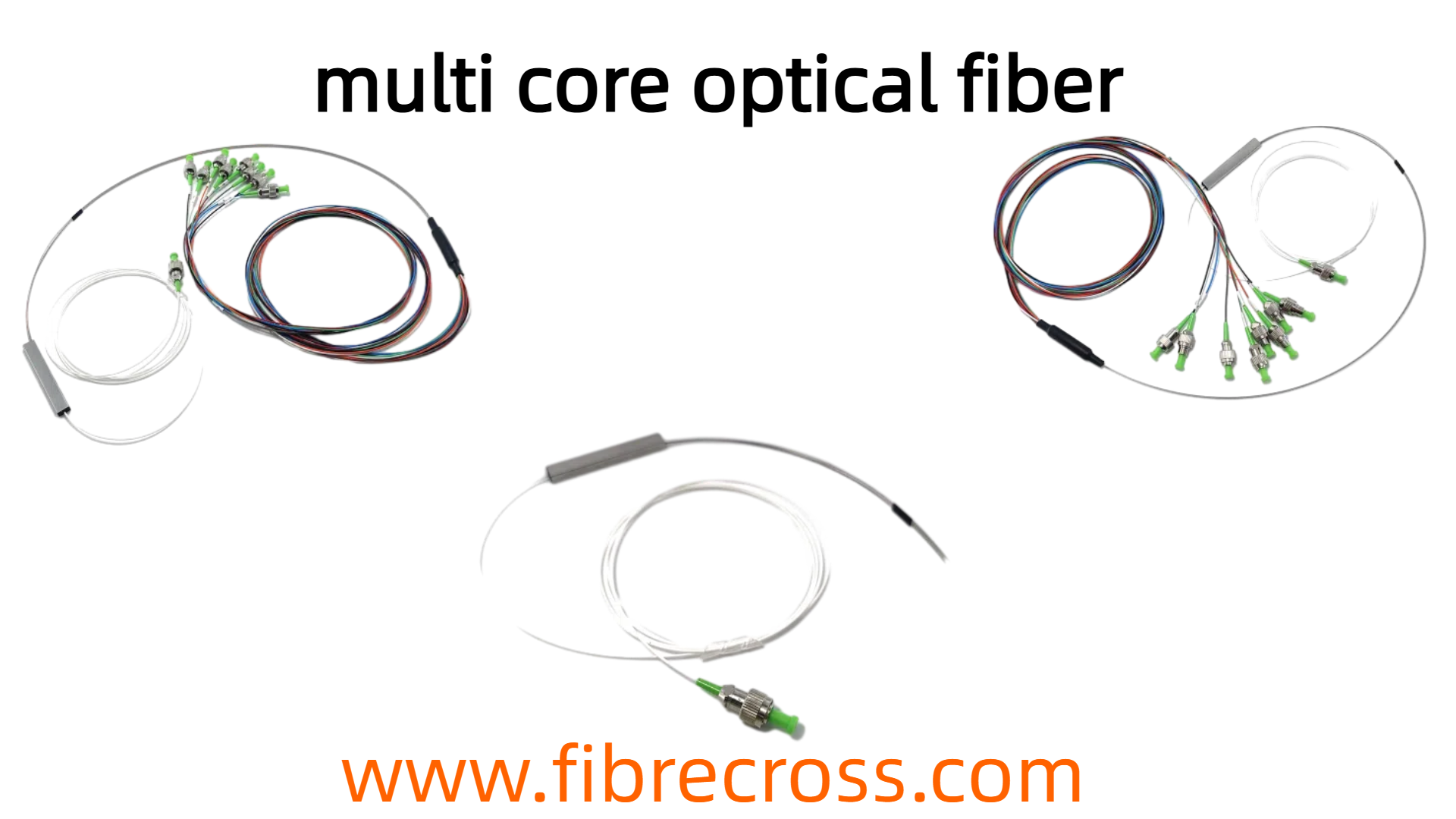

以7芯装置为例，它专为7芯多芯光纤设计，这些芯通常排列成正六边形（中心一芯，周围六芯）。这种排列能最大化空间利用率，同时减少芯间干扰。装置的核心功能是引导光信号从一根7芯光纤进入7根独立的SMF28尾纤，或相反方向传输。 常见的规格包括：

• 工作波长：1450~1700 nm 和 1250~1370 nm。
• 插入损耗：单装置 ≤1.5 dB，一对装置 ≤3 dB。
• 芯间串扰：≤ -50 dB，确保信号纯净。
• 模式场直径：约9.5 μm @1550 nm。
• 芯间距：41.5 μm。
• 包层直径：150 μm，涂层直径250 μm。
• 回波损耗：≤ -55 dB。
• 工作温度：0~75 °C。
• 封装尺寸：直径15 mm × 长度80 mm，紧凑便携。

这些参数使得装置在高密度环境中表现出色，适用于各种连接器类型，如FC/APC、LC/UPC等。

它是如何工作的？

7芯扇入/扇出装置的制造通常采用熔融锥拉技术（Fused Tapering Technology）。过程大致如下：将特制的桥接光纤按照多芯光纤的排列插入玻璃管中，进行绝热锥拉。锥拉比率根据目标多芯光纤的芯间距精确控制。随后，装置以小角度切割，并与目标多芯光纤熔接封装。这种方法确保了低损耗和低芯间差异，同时支持批量生产。

相比传统机械连接，这种熔融技术大大降低了插入损耗（典型值低于0.6 dB），并提高了可靠性。在实际应用中，一对扇入/扇出装置可将7芯MCF与7根单芯光纤完美对接，实现高效信号分发。

应用场景：从数据中心到传感器网络

7芯多芯光纤扇入/扇出装置的应用范围广泛，它不仅是电信领域的利器，还延伸到多个前沿领域：

• 高数据速率传输：在数据中心和长距离通信中，支持SDM技术，提升带宽数倍，满足云计算和AI计算的需求。
• 下一代光放大器：用于增强信号强度，适用于长-haul网络。
• 有源光缆（AOC）：在消费电子和服务器互联中，提供高速、低延迟连接。
• 分布式传感：如石油勘探中的井下传感、管道监测和2D弯曲传感，利用多芯的并行性实现精准测量。
• 光子集成电路（PIC）：助力集成光学器件的发展，推动小型化光电系统。

例如，在油气行业，它可用于分布式温度/应变传感，帮助实时监测管道 integrity。 而在谷歌这样的科技巨头眼中，这种装置或许能优化全球数据中心的网络架构，支撑海量数据处理。

优势与挑战

优势显而易见：低损耗（<1.5 dB）、低串扰（<-45 dB/km）、紧凑设计和可扩展性（支持2~19芯变体）。它大大降低了光网络的部署成本，并提高了系统效率。

当然，挑战也存在，如精确对准芯的位置以最小化损耗，以及在极端环境下的稳定性。但随着制造技术的进步（如Fujikura设备的应用），这些问题正逐步解决。

结语：迈向光速时代

7芯多芯光纤扇入/扇出装置不仅是光纤技术的创新，更是通往更高带宽、更低延迟未来的桥梁。在谷歌致力于推动AI和云计算的今天，这样的装置将扮演关键角色，帮助我们构建更智能、更高效的数字世界。如果你对光通信感兴趣，不妨关注相关研究和产品更新——未来已来，光速前行！
