大家好！欢迎来到**C小白**的技术博客空间！！！和大家一起学习CANoe.
本人专注于车载测试、诊断以及自动化脚本开发领域。
一键三连，和博主一起进阶**ECU开发及测试&CANoe使用及开发**。

前言

一、CAPL Test Module是什么？

CAPL Test Module是CANoe/CANalyzer软件中基于CAPL（CAN Access Programming Language）的测试模块，用于自动化测试ECU（电子控制单元）或总线系统。它通过脚本编写测试用例，支持模拟、验证和评估CAN/LIN/FlexRay等网络通信行为。
说白了，就是可以建立具体的测试用例模块。
我们今天还是在前面两章内容的基础工程上开启，通过系统变量和Panel结合的方式来引入今天CAPL Test Module的应用，如果有疑问的同学可以参考前期的文章。

二、建立CAPL Test Module

打开Home栏，点击Simulation SetUp，然后在弹出的Network左边横线Inset CAPL Test Module，然后在本地建立一个.CAN的文件，点击打开后就会出现Vector CAPL Browser的编辑器，就可以开始编辑CAPL的代码了。

三、CAPL Test Module与Network Note的区别

CAPL Test Module: 专为自动化测试设计，用于验证ECU或网络节点的功能、性能及合规性。通常集成在CANoe等测试环境中，支持测试用例编写、执行和结果分析。
Network Node: 模拟或仿真实际网络中的ECU行为，用于总线通信分析、网络拓扑验证或开发阶段的信号交互测试。

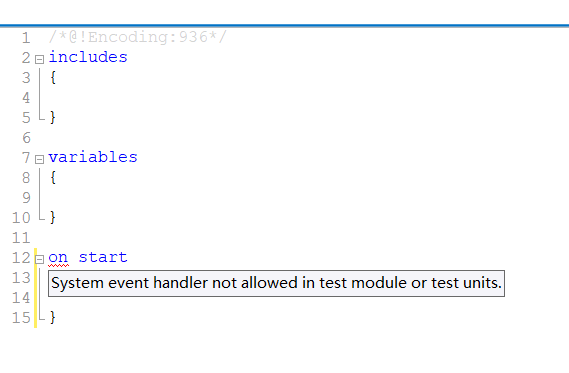

这里简单举了一个例子，在Network Note里面是直接能用On Start事件的，但是在CAPL Test Module 中是不被允许的；
Network Note 中只能用事件触发的方式去执行你的代码内容，而不能直接通过测试用例的方式来执行代码；但是在CAPL Test Module中是直接能写测试用例的**

四、CAPL Test Module开发过程

打开编辑器后，会自动出现以下两个关键字的内容；
1）includes: 主要用来别的文件引用放置区域；因为今天不涉及，而且我们主打快速入门实操，就不细讲这个了，后续用到的时候我们直接学习拿来用就完事了。
2）variables:主要是用来放置全局变量区域；很多时候我们会在这里面直接定义变量。
3）空白区域：下面就是脚本编辑和开发区域；根据自己想要的功能实现代码编辑就好了。

下面我们就是要正式开始编辑代码了哦，但是我们从最简单的开始，一步一步升入，上车了，请抓紧扶手跟紧！！！

1.开发目标

我们今天的目标主要是通过测试用例的驱动运行来控制Panel当中的LED指示灯的开关控制，我们的目标是让LED指示灯在亮5s中之后再次关闭；（Panel的制作请参考上一章节：https://editor.csdn.net/md/?articleId=149643557）

2.测试用例建立

因为我们选择的是用测试用例控制，本质上就相当于写一个测试用例，测试的目标就是开启LED指示灯5s钟后再次关闭，当然我们知道LED指示灯其实在代码过程中就是一个变量，而最终我们要做的就是要给这个系统变量赋值的变化。
首先建立测试的主函数，CAPL Test Module 中是定义了它自己的主函数的入口的。

/*@!Encoding:936*/
includes
{

}

variables
{

}

void MainTest()
{

}

这个MainTest就是CAPL的测试主函数。

3.变量赋值

通过前面章节的学习我们已经知道，Panel当中的控件已经和系统变量建立了绑定关系，同时也在控制设计中定义了值所以LED灯的状态，所以我们只需要在CAPL Test Module的主函数内即可对系统变量赋值以及自己的逻辑进行编码即可；
/@!Encoding:936/
includes
{

}

variables
{

}

void MainTest()
{
  @sysvar::MyOwnSpace::SysVariable1=1;
  testWaitForTimeout(5000);
  @sysvar::MyOwnSpace::SysVariable1=0;
}

自此，一个最简单的代码和逻辑就完成了，同时也实现了它的目标功能。（各位同学在学习的过程中一定要记住一个事情，就是不要觉得多长多复杂的代码才牛13，编码其实是一个思维上的事情，重要的是实现你想要的功能！！！）

4.代码编译

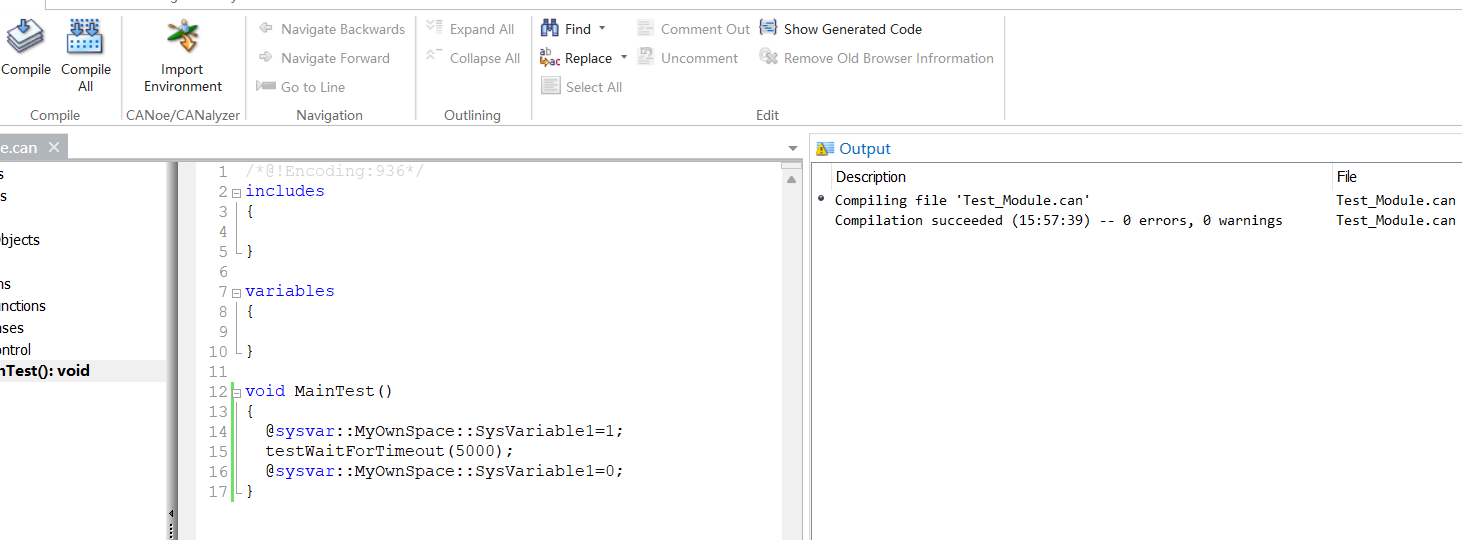

代码检查和编译是一个必要的步骤，首先点击Compile All，编译代码，然后再检查OutPut中的编译结果，如果显示Compile Succeeded,且显示0 error 0 warning,就意味着你的代码编译成功可以运行了。

三、开发成果检验

此步骤主要是检验自己的开发成果是否真实成功了，可以开始验证了。

1.打开CAPL Test Module控制

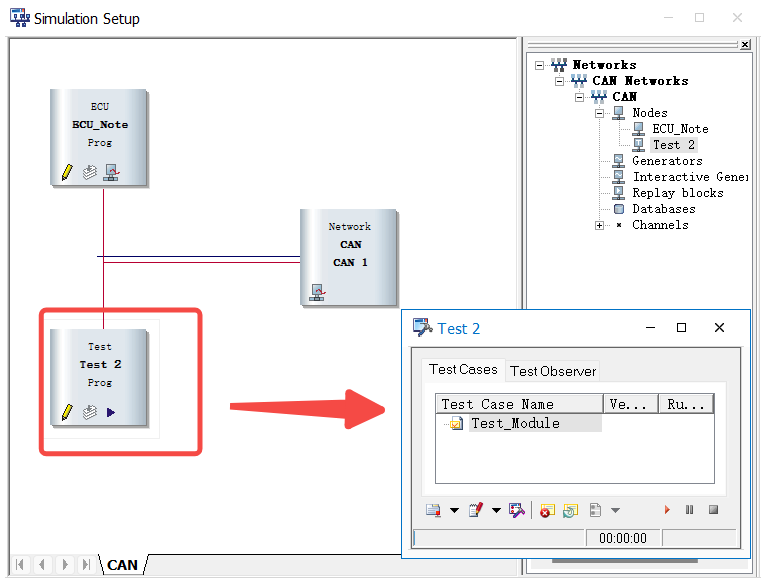

双击你自己建立的CAPL Test节点，它会弹出下面右边的窗口，该窗口主要是用于控制执行测试用例的开关；

2.执行Test case

在测试用例的执行窗口内，点击箭头位置的Start，就开始执行你自己设计的测试用例了。

3.Test case执行结果

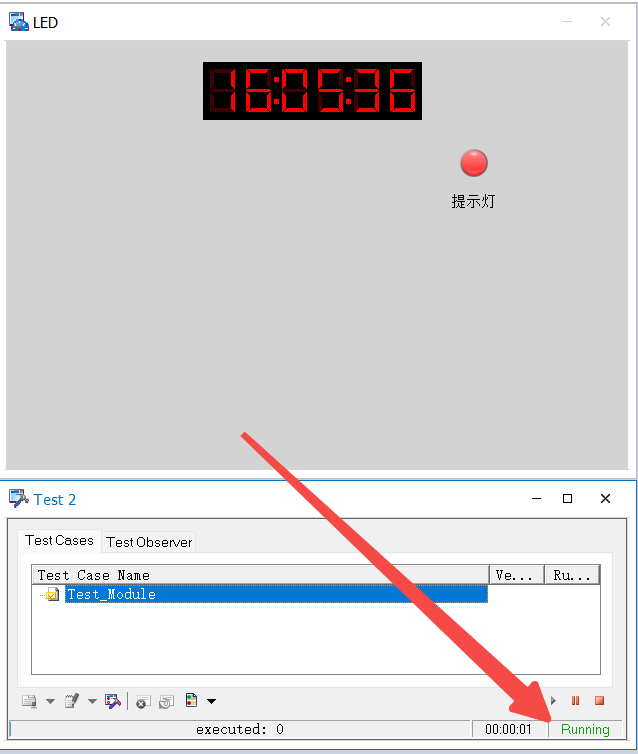

用例开始执行，可以观察下方测试用例的状态：

用例完成执行，可以观察下方测试用例的状态：

这就意味着测试用例测试完成且通过了，如果执行失败，它下方的状态会变成Fail的。

---

总结

以上就是今天的全部内容了，我们第一阶段的最基础的内容就差不多更新完成了，相信从一开始学到这里的同学们，也对CANoe 以及CAPL有了一定基础的认知，下一阶段我们就要开始进阶了，学习如何用CAPL来搭建我们的自动化测试了！
