WIFI模块测试

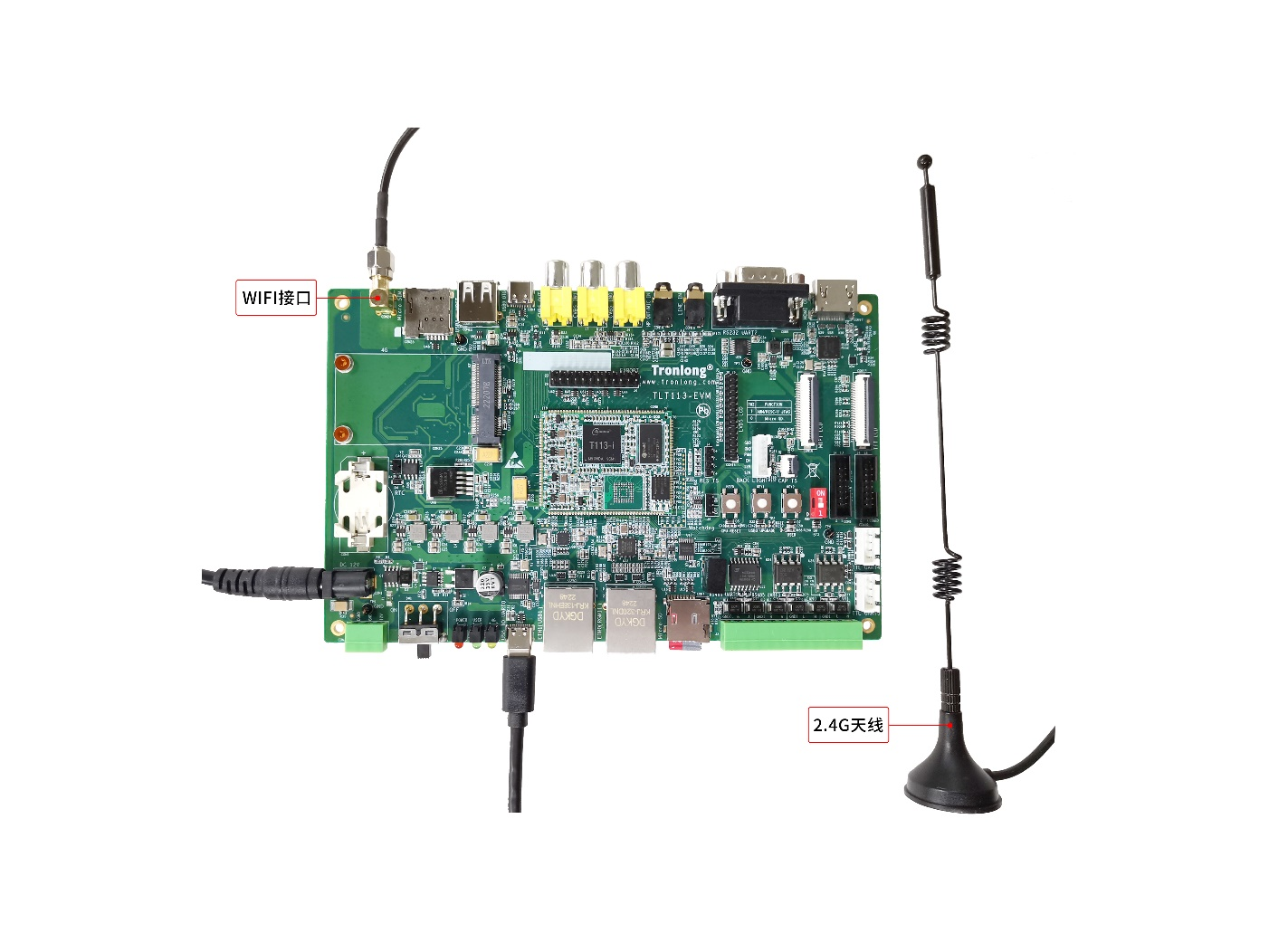

评估板板载WIFI模块，型号为：必联BL-R8188EU2，支持STA模式和AP模式。请先将2.4G天线连接至评估板WIFI(CON24)接口，硬件连接如下图所示。

图 53

测试案例位于产品资料“4-软件资料\Demo\module-demos\usb_wifi_test\”目录下，驱动源码位于案例src目录下。

1. STA模式：在STA工作模式下，WIFI模块可接收来自无线路由器发出的信号，实现通过路由器连接互联网。
2. AP模式：在AP工作模式下，WIFI模块会创建一个无线局域网热点，手机、电脑等设备可通过此热点组建局域网。

为方便测试，产品资料中提供了经过验证的脚本程序和驱动程序，脚本程序位于案例bin目录下，驱动程序位于案例driver目录下。请将bin目录下所有文件和"driver/nand/"目录下8188eu.ko驱动文件拷贝至评估板文件系统任意同一个路径下。

备注：若为eMMC配置评估板，请使用emmc目录下的8188eu.ko文件。

WIFI STA功能测试

执行如下命令，关闭其他网络。

Target# ifconfig eth0 down

Target# ifconfig eth1 down

图 54

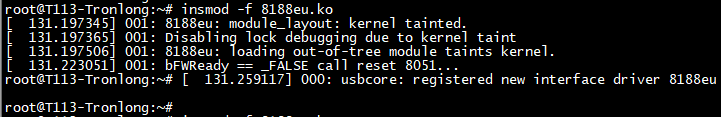

进入评估板文件系统，在WIFI驱动8188eu.ko文件所在路径下执行如下命令加载WIFI驱动。

Target# insmod -f 8188eu.ko

图 55

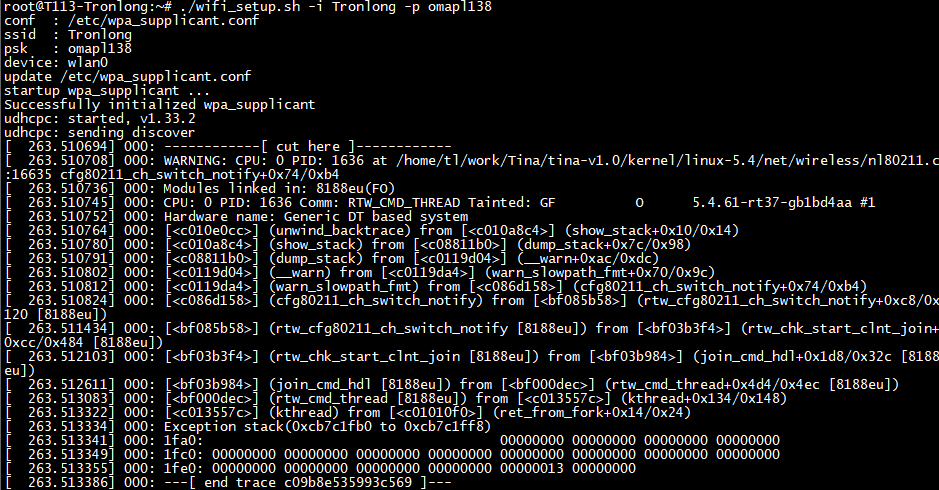

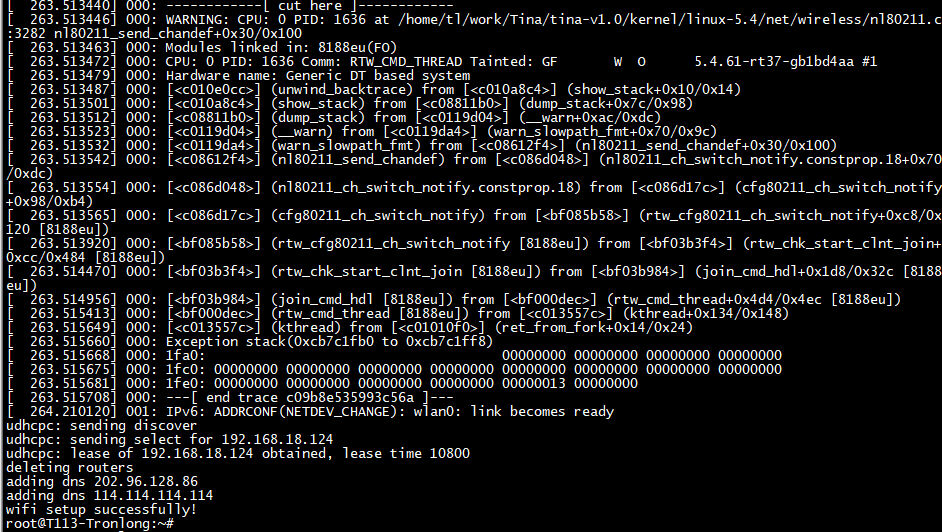

在wifi_setup.sh文件所在路径下执行如下命令，将评估板通过WIFI模块连接至路由器。"-i"指定WIFI名称，"-p"指定WIFI密码，请根据实际情况修改。

Target# ./wifi_setup.sh -i Tronlong -p omapl138

图 56

图 57

1.网络连通测试

执行如下命令，测试网络功能是否正常。

Target# ping www.baidu.com

图 58

若网络功能不正常，需在"/etc/resolv.conf"文件添加内容"nameserver 114.114.114.114"。

图 59

2.TCP带宽测试

如下使用Iperf3工具测试评估板与PC机的网络通信带宽。若未安装，可在Ubuntu中执行"sudo apt-get install iperf3"安装。

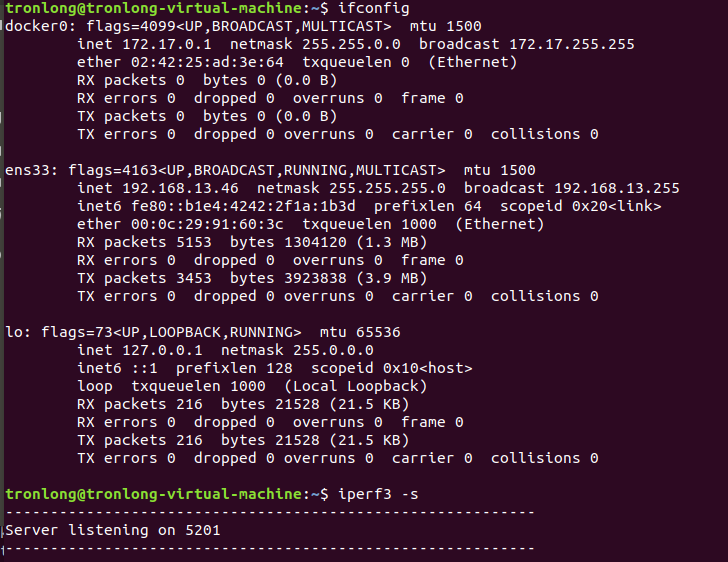

在Ubuntu终端执行如下命令，查看Ubuntu IP地址并等待评估板连接。

Host# ifconfig

Host# iperf3 -s

图 60

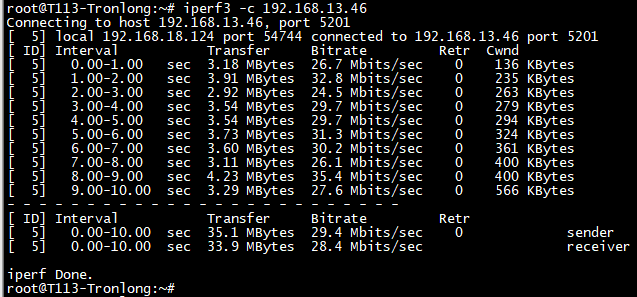

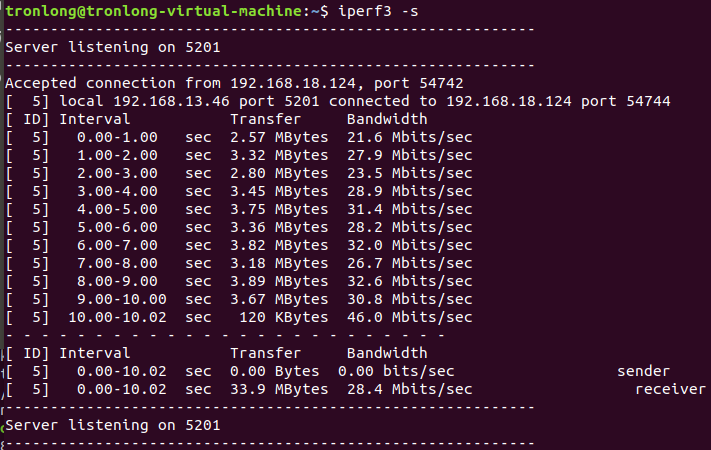

进入评估板文件系统执行如下命令测试网络通信带宽，192.168.13.46为Ubuntu实际IP地址。测试完成后，Ubuntu和评估板均会打印测试结果。测试结果受网络环境因素影响，仅供参考。

Target# iperf3 -c 192.168.13.46

图 61

图 62

WIFI AP功能测试

请重启评估板，执行如下命令，关闭其他网络，仅保留WIFI网络。

Target# ifconfig eth0 down

Target# ifconfig eth1 down

图 63

进入评估板文件系统，在WIFI驱动8188eu.ko文件所在路径下执行如下命令加载WIFI驱动。

Target# insmod -f 8188eu.ko

图 64

执行如下命令，查询dnsmap进程的pid号并结束dnsmap进程，这个进程会影响设备连接时的IP分配，因此需要关闭。

Target# ps -ef|grep dnsmasq

Target# kill 1730

图 65

备注：dnsmasq进程会自动恢复，所以需在dnsmasq恢复之前执行命令将WIFI模块设置为AP模式，如有报错可再次执行上述命令结束dnsmap进程。

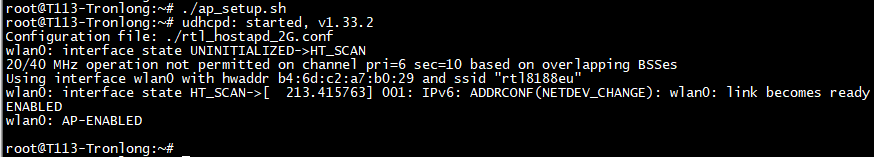

在ap_setup.sh文件所在路径下执行如下命令，将WIFI模块设置为AP模式。

Target# ./ap_setup.sh

图 66

默认设置的WIFI名称为：rtl8188eu，密码为：88888888，可在rtl_hostapd_2G.conf配置文件内进行修改。

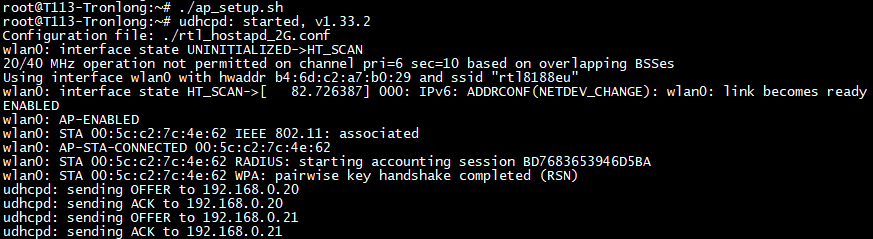

将具有WIFI功能的PC机（比如笔记本电脑或装有USB WIFI的台式电脑）连接至此无线局域网热点，并断开已有的有线网络连接。连接成功后，串口调试终端将会打印如下信息，显示Ubuntu已分配的IP地址。如使用虚拟机 + Ubuntu的开发方式，将会获取两个IP地址，其中一个为Windows端IP地址，一个为Ubuntu端IP地址。

图 67

1.网络连通测试

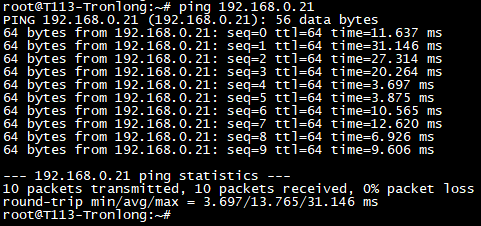

执行如下命令测试无线局域网设备之间网络连接是否正常。若出现连接超时或失败，可尝试关闭PC机防火墙后再次连接。

Target# ping 192.168.0.21 //192.168.0.21为Ubuntu端IP地址

图 68

2.TCP带宽测试

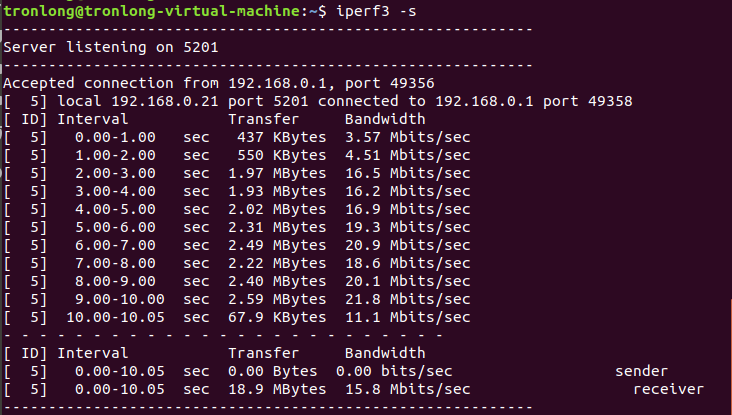

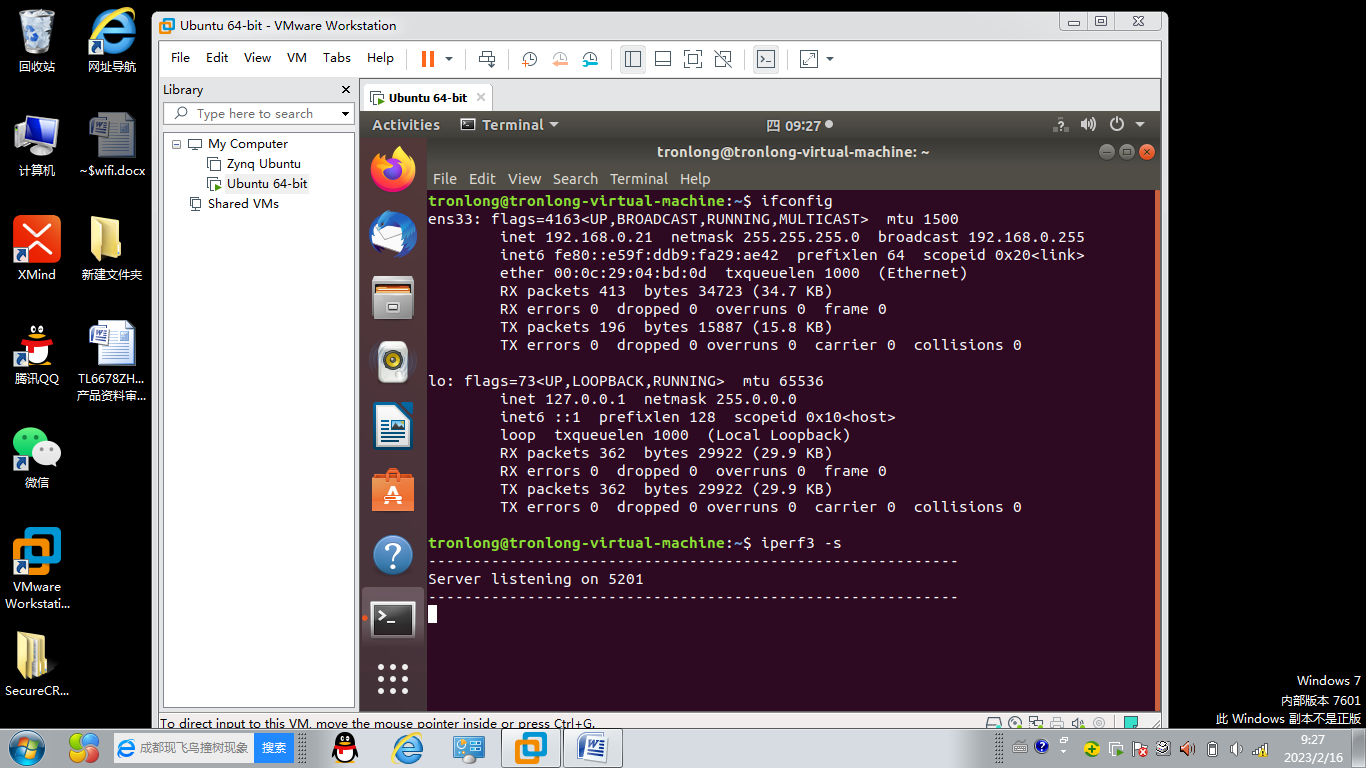

在Ubuntu终端执行如下命令，查看Ubuntu IP地址并等待评估板连接。

Host# ifconfig

Host# iperf3 -s

图 69

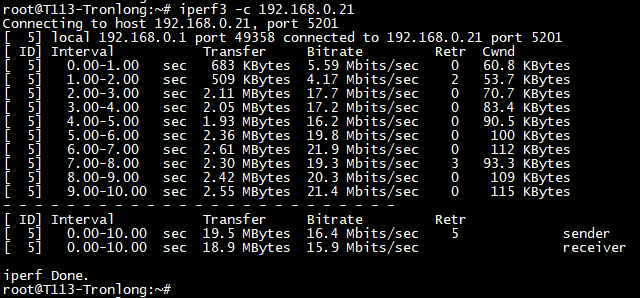

进入评估板文件系统执行如下命令测试网络通信带宽，192.168.0.21为Ubuntu实际IP地址。测试完成后，Ubuntu和评估板均会打印测试结果。测试结果受网络环境因素影响，仅供参考。

Target# iperf3 -c 192.168.0.21

图 70

图 71

案例编译

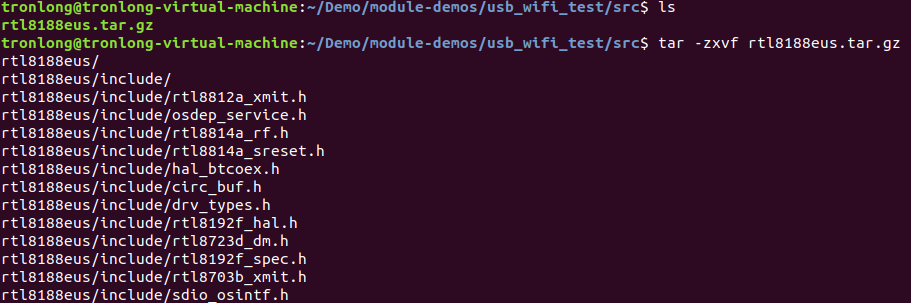

请先参考《Linux系统使用手册》编译LinuxSDK后，将usb_wifi_test的src目录下的WIFI驱动源码拷贝至Ubuntu任意路径并解压。

Host# tar -zxvf rtl8188eus.tar.gz

图 72

图 73

进入驱动源码目录，打开Makefile文件。

Host# cd rtl8188eus/

Host# vim Makefile

图 74

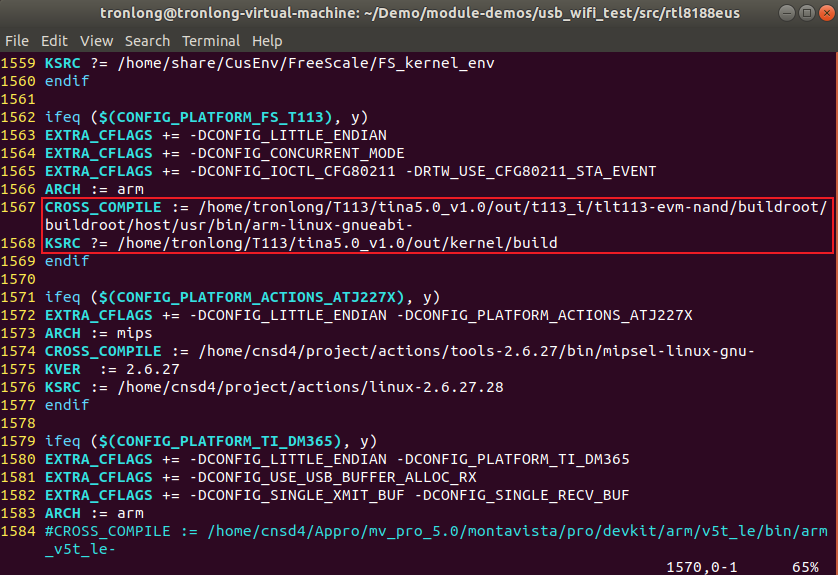

Makefile文件内容请按如下说明进行修改。

CROSS_COMPILE := /home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/arm-linux-gnueabi- //设置交叉编译工具链

KSRC ?= /home/tronlong/T113/tina5.0_v1.0/out/kernel/build

图 75

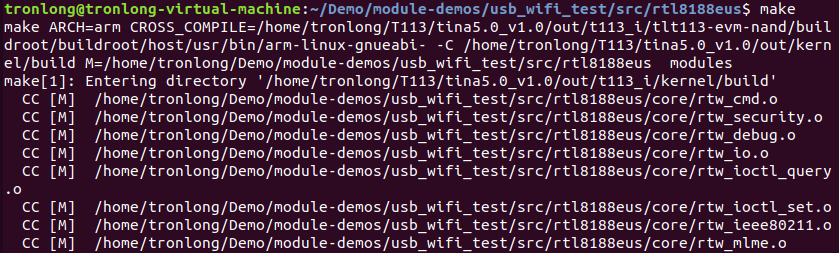

在驱动源码所在路径执行如下命令编译WIFI驱动。

Host# make

图 76

图 77

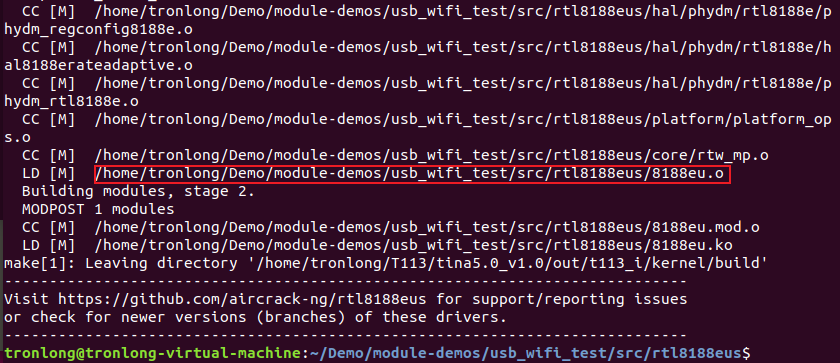

编译完成后即可在当前目录生成WIFI驱动8188eu.ko文件。

图 78

4G模块测试

本案例使用的4G模块型号为：移远EC20CEFAG-MINIPCIE。请将功能正常的SIM卡（缺口方向朝外）插入Micro SIM(CON23)卡槽，并将4G模块正确安装至评估板Mini PCIe(CON25)插槽，同时将2.4G天线连接至4G模块的MAIN、DIV接口，将GPS天线连接至4G模块的GNSS接口。

图 79

usb_4g_test案例位于产品资料“4-软件资料\Demo\module-demos\”路径下。为方便测试，产品资料中提供了经过验证的测试程序可执行文件，位于案例bin目录下，源文件位于案例src目录下。请将bin目录下所有文件拷贝至评估板文件系统任意路径下。

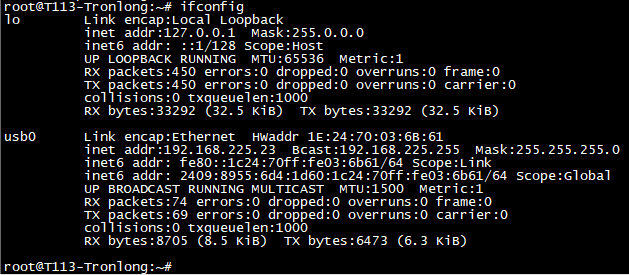

进入评估板文件系统执行如下命令关闭其他网络，仅保留4G模块网络设备。

Target# ifconfig eth0 down

Target# ifconfig eth1 down

Target# ifconfig

图 80

图 81

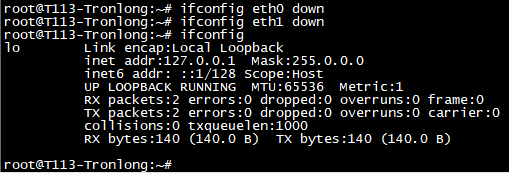

若无usb0网络节点生成（如下图所示），执行如下命令配置4G模块。供应商出货时，部分批次默认未使能网络功能，需手动开启。

图 82

执行如下命令，并输入AT指令：AT+QCFG="USBNET",1。

Target# microcom -t 15000 -s 115200 /dev/ttyUSB2

Target# AT+QCFG="USBNET",1

备注：t单位：毫秒，无操作自动退出时间；s单位：bps，串口波特率；ttyUSB2为操作的device。

图 83

执行完成返回"OK"，表示配置成功，按"Ctrl + X"，退出microcom工具，此配置仅需设置一次。

网络功能测试

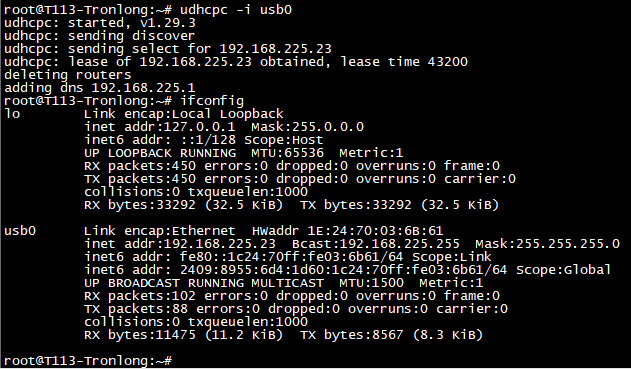

执行如下命令，自动获取到评估板IP地址。

Target# udhcpc -i usb0

图 84

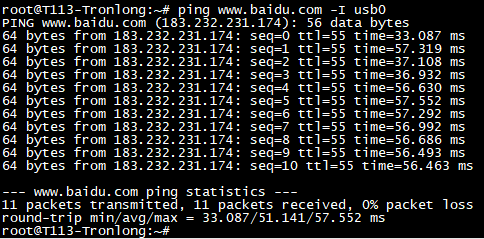

执行如下命令，测试网络功能。

Target# ping www.baidu.com -I usb0

图 85

短信功能测试

测试命令：./send_sms <device> <phonenumber> <text>

命令说明：<device>为4G模块设备节点。<phonenumber>为发送短信目标手机号。<text>为短信发送内容，短信内容字符之间不可有空格，否则会提示错误。

程序说明：设置短信发送模式，并发送短信内容。

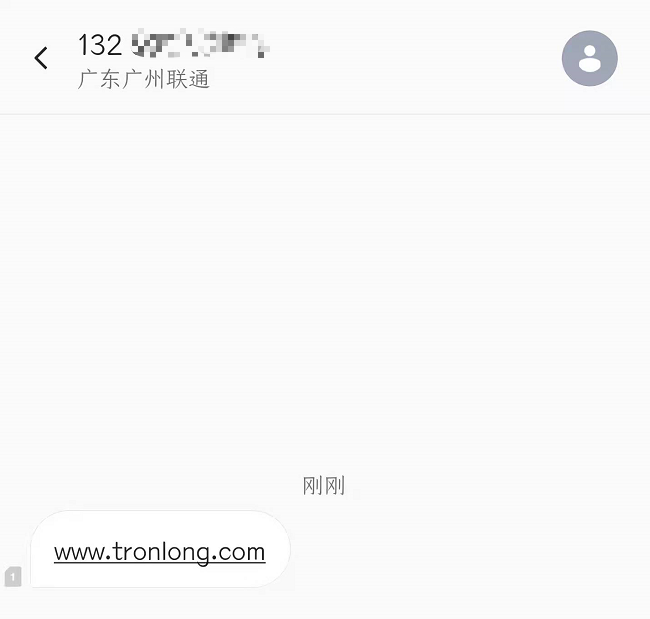

在send_sms文件所在路径下执行如下命令，测试短信功能。

Target# ./send_sms /dev/ttyUSB2 191******** www.tronlong.com

图 86

图 87

通话功能测试

测试命令：./phone_call <device> <phonenumber>

命令说明：<device>为4G模块设备节点。<phonenumber>为拨打目标手机号。

程序说明：拨打目标电话。

在phone_call文件所在路径下执行如下命令，测试通话功能。

Target# ./phone_call /dev/ttyUSB2 191********

图 88

图 89

GPS定位功能测试

测试命令：./get_location <device> <timeout>

命令说明：<device>为设备节点，以"ls /dev/ttyUSB*"命令查看结果为准，重启评估板后可能会变化。<timeout>为等待返回经纬度信息的时间（单位为秒）。

程序说明：通过GPS天线获取经纬度信息，并打印结果。

在get_location文件所在路径下执行如下命令，测试GPS定位功能。

Target# ./get_location /dev/ttyUSB2 1

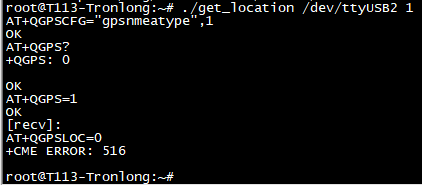

获取经纬度需等待几分钟时间，若获取失败、超时，如下图所示，请检查天线是否接好，并确保处于开阔场地进行测试。

图 91

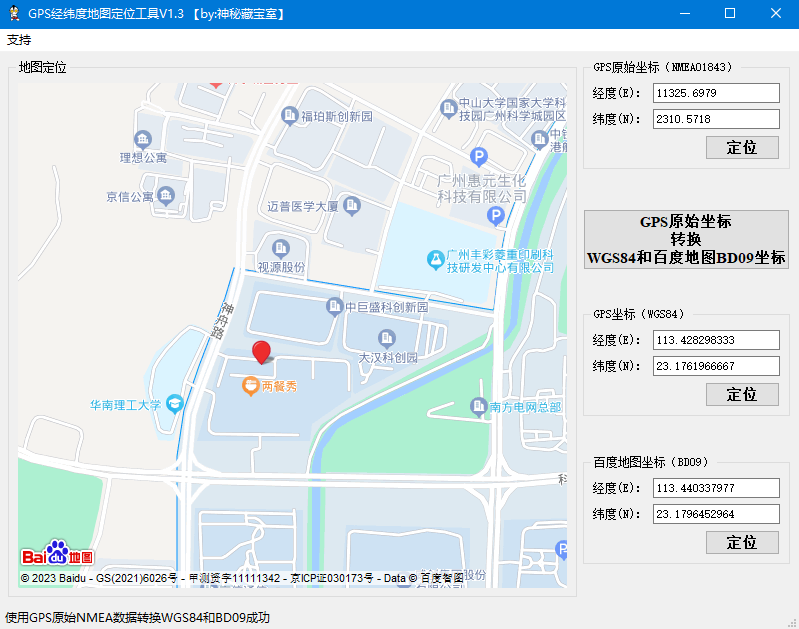

将获取到的经纬度信息使用GPS经纬度测试工具查看当前位置，该工具位于案例tool目录下。

图 92

案例编译

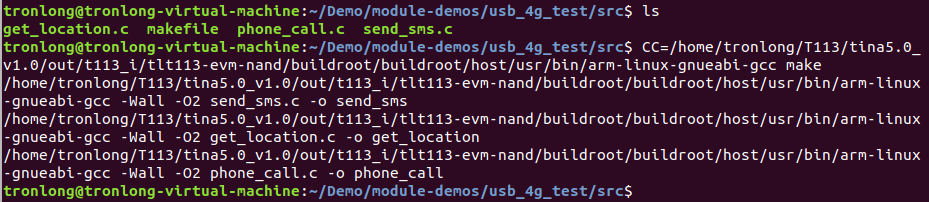

将usb_4g_test的src目录拷贝至Ubuntu任意路径，进入src目录。请先参考《Linux系统使用手册》编译LinuxSDK后，构建T113-i处理器对应的GCC编译器，然后执行如下命令，使用LinuxSDK开发包目录下的GCC编译器进行案例编译。

Host# CC=/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/arm-linux-gnueabi-gcc make

图 93

编译完成后，将在当前目录生成测试程序可执行文件。

图 94
