本文演示的存储为SC4020的硬盘镜像文件

SC系列存储简介

• • @[TOC](SC系列存储简介) 戴尔SC系列存储（原Compellent技术，也称康贝系列）是戴尔企业级存储解决方案的重要组成部分，专为满足不同规模企业的数据存储需求而设计。该系列产品继承了Compellent的先进技术，提供了先进的虚拟化架构和智能数据管理功能。
• 前言
• 一、数据恢复前的准备
• 二.数据恢复过程演示
• • 1.读取BSD系统内的0层元数据信息，
  • 2.构建1层虚拟空间
  • 3.逆向2层的虚拟化系统
• 总结

戴尔SC系列存储（原Compellent技术，也称康贝系列）是戴尔企业级存储解决方案的重要组成部分，专为满足不同规模企业的数据存储需求而设计。该系列产品继承了Compellent的先进技术，提供了先进的虚拟化架构和智能数据管理功能。

分布式特性
SC系列存储采用现代化架构设计，通过分布式组件实现高效的数据管理。
其操作系统SCOS（Storage Center Operating System）提供了统一的管理界面，能够跨多个存储设备进行集中管理，实现存储资源的灵活调配和扩展。

虚拟化分层特性
SC系列采用完全虚拟化的架构设计，实现了高效的精简配置（Thin Provisioning）。
这种虚拟化架构使存储资源能够被更灵活地分配和管理，显著提高了存储利用率。

该系列提供先进的自动分层功能（Auto-tiering），这是其虚拟化架构的核心组成部分，允许系统智能地将数据在不同性能层级的存储介质间自动迁移，优化整体性能。
这种技术被称为Data Progression，能够根据数据访问频率自动将活跃数据移动到更快的存储层（如SSD），而将较少访问的数据移至成本更低的存储层（如HDD）。

前言

什么情况下数据数据恢复?

当DELL的SC系列存储由于自然灾害、各种意外、硬盘故障、数据/LUN删除导致的数据丢失、存储崩溃等情况，在官方服务人员无法拉起存储的情况下，我们可以采用最原始的数据恢复方案，即，将该存储所有硬盘(包含SSD和HDD)取下，然后逆向硬盘扇区内的16进制结构，最终重组所有的条带/块，还原内置的虚拟空间，然后逆向虚拟空间内内置的虚拟化系统，最终提取出丢失的数据。

之前写过一个SC2020的案例，但是那个案例官方服务人员把存储给拉起来了，客户直接就能访问数据了，今天这篇文章的案例是由于多块硬盘损坏，其他数据恢复公司恢复损坏的硬盘后，可能由于一部分扇区数据彻底丢失(可能恰好损失在元数据上)，导致官方服务人员也无法将存储拉起来，所以本文章采用最原始的数据恢复方案来解决这个文件，即取下所有硬盘，做成磁盘镜像文件，然后通过镜像文件来重组客户需要恢复的LUN。

一、数据恢复前的准备

该系列存储都喜欢使用BSD系统作为初始系统，然后在上面运行存储系统，因为我司只做扇区的16进制结构逆向，不太懂上层程序执行、写入这内的，故本文所有的关键词都是我司自己定义的。

本次案例我司直接让客户提供的硬盘镜像文件，并未让客户提供存储机器本身，故不展示存储照片信息。

1、多层虚拟空间定义：
暂定为3个空间层级，每个层级都有元数据（以下简称meta）去管理：
-----------------0层：采用分布式结构，管理SSD和HDD，一般打包在BSD系统内的.7z压缩包内的ELF包内
-----------------1层：基于0层，构建N+1或2+2或N+N的虚拟空间(等效RAID5、RAID10、RAID6)
-----------------2层：内置虚拟化层，该层使用一套类文件系统的结构来实现虚拟化
-----------------3层：用户层，用户基于2层空间来创建空间、LUN等来使用
2、元数据解密
-----------------一般大厂存储的元数据都被加密、加壳处理，我们首先需要获取key才能够进行元数据的处理操作

二.数据恢复过程演示

1.读取BSD系统内的0层元数据信息，

获取0层元数据，然后使用所有的磁盘镜像文件构建为2个或多个虚拟的分布式空间，这里我们定义为SSD空间和HDD空间。

2.构建1层虚拟空间

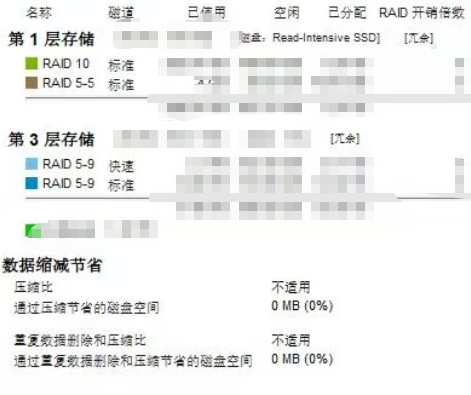

本次演示的SC4020存储在存储的管理界面使用的是2个层级，分别是SSD层，分为RAID10+RAID5组成，HDD层，由2层RAID5组成，这里的层级为上层，而本文主要是讲解底层16进制结构，故只做参考使用

通过解析后的0层元数据去访问1层meta，然后使用1层meta获取虚拟RAID的条带信息，这里本文是将1层meta导入到SQLserver数据库后进行展示的，

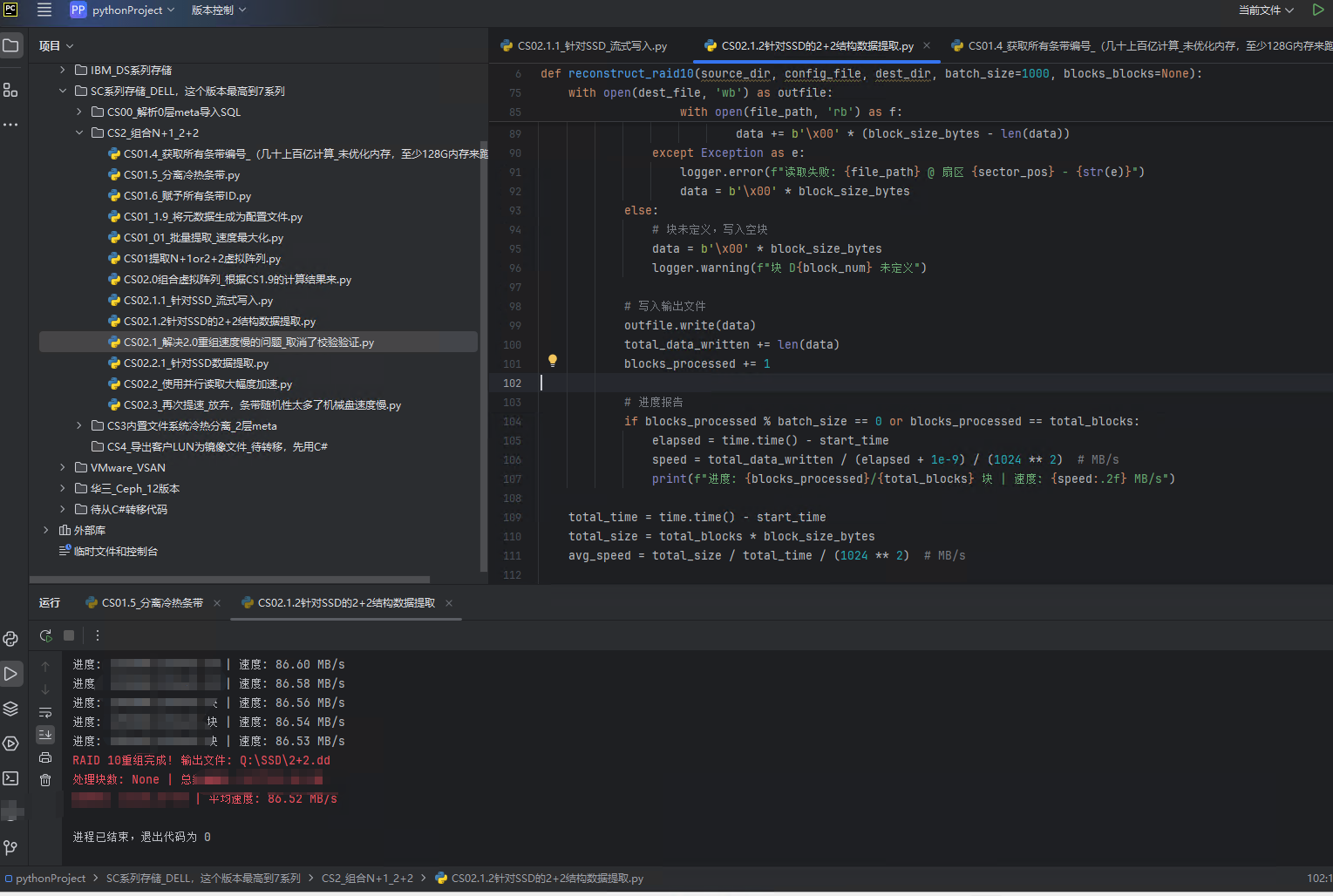

根据1层空间的元数据信息，我们将组成1层的虚拟空间，该空间为4个，对应客户的1组RAID10和三组RAID5，

3.逆向2层的虚拟化系统

这一层级类似于我们常规的文件系统，用户创建LUN空间的时候，相当于就是在这个文件系统内生成了一个动态大小的虚拟磁盘文件，然后用户可以把这个虚拟磁盘文件通过FC挂载给服务器使用，

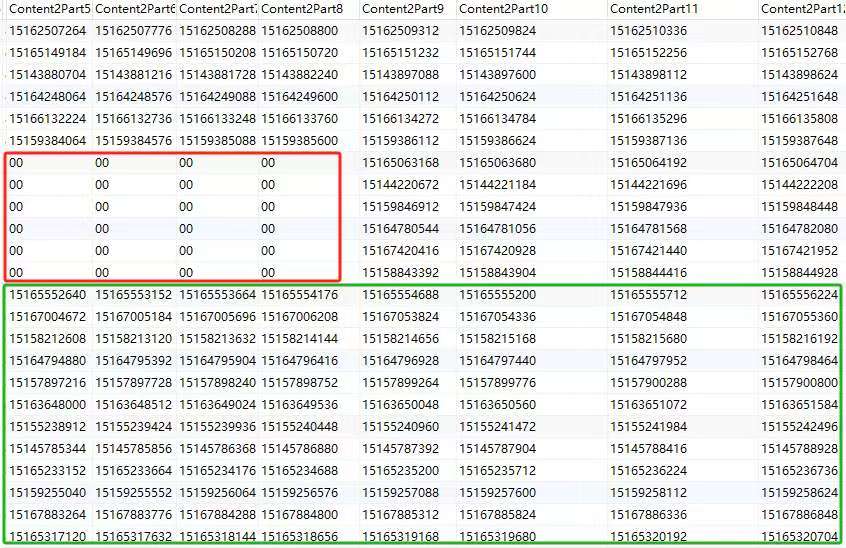

通过对这一层的虚拟化系统的16进制结构进行分析，可以分析出2层的meta，这里的meta就是一个内置的微型文件系统，只不过这个文件系统是分块来管理的，属于分布式文件系统，由所有的1层虚拟空间组成：下面是整理出来的2层meta的块信息，红色部分代表缺失的，可能是由于多块硬盘部分扇区数据彻底丢失后造成的情况，分布在这些虚拟块上的数据就会丢失，在无法校验得出数据的情况，我们后续在导出LUN的时候优先使用00的空数据代替这部分扇区，

下面是我将客户需要恢复的LUN的排列结构导成txt后使用wps打开的结果：可以看到这个LUN横跨了SSD和HDD的空间，其中经常读取的数据是存放在SSD上的，也称为热数据，还有些配置高的SC存储，还有一层专供写入的SSD层，由于本次演示的客户的存储没有配置写入的SSD层，所以不做演示：

恢复结果展示:

总结

以上就是针对SC系统存储，本文是SC4020进行拔出硬盘直接通过扇区数据进行重组客户数据的思路流程，后续我司会在空闲时间将代码编写为一套完整的数据恢复工具，有需要的可以关注一下。
