自动插件工艺的技术重构与智能升级

随着电子产品向高密度互联发展，传统手工插件已无法满足0.5mm间距连接器、大功率模块的精度需求。2025年主流自动插件机通过视觉引导+力控补偿技术，将插装良率提升至99.98%，生产效率较人工提升12倍。本文将深入解析三大核心工艺环节的技术突破。

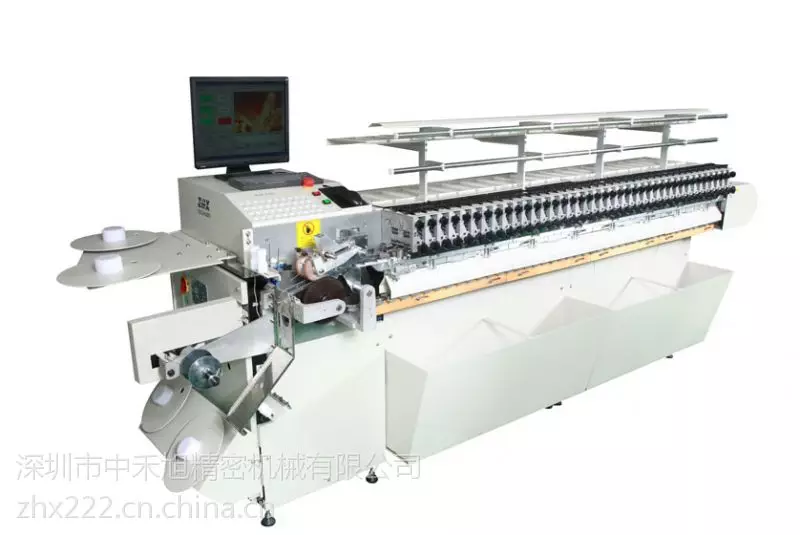

一、智能排料系统的技术演进

1.供料器协同优化
振动盘AI驯服技术：通过LSTM神经网络预测元件姿态，动态调整振动频率与振幅，使异形元件（如继电器）排料效率提升40%，卡料率降至0.3‰以下。
料带张力闭环控制：采用应变片实时监测8μm厚载带张力，PID算法保持张力恒定（±0.5N），避免引脚变形。
2.三维视觉定位
16K线阵相机扫描元件引脚，结合点云重建技术，实现0.01mm间距引脚的3D位姿计算，补偿来料公差±0.2mm。

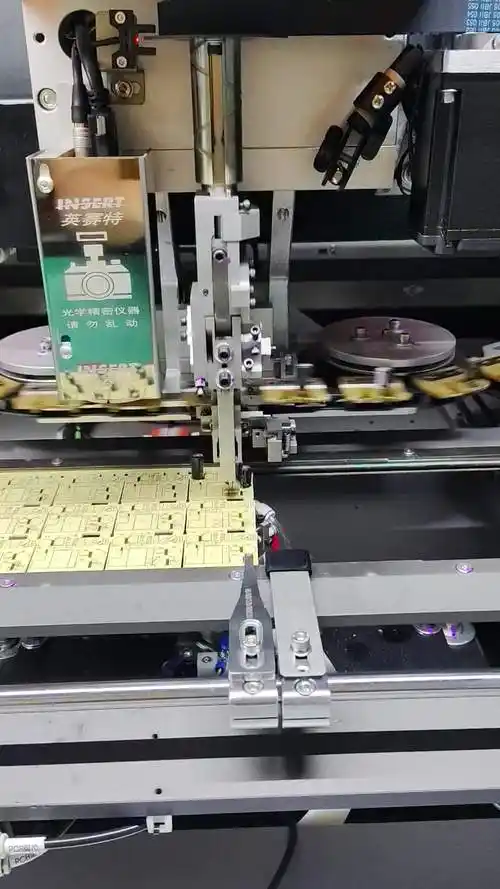

二、卧式插件工艺的关键突破

1.高密度插装技术
微型连接器处理：0.4mm间距FFC连接器采用真空吸嘴+侧向夹爪协同抓取，插装力控制在0.3-1.2N范围，防止塑胶壳体开裂。
多轴联动补偿：六轴机械臂配合力觉传感器，实时修正PCB热变形导致的孔位偏移（补偿量±0.15mm）。
2.工艺创新案例
场景 技术方案 效能指标
汽车ECU主板 耐高温吸嘴（230℃）+氮气保护插装 插装速度1200件/小时
医疗设备电源模块 静电防护（＜10V） + 无菌环境插装 污染颗粒≤5颗/ft³

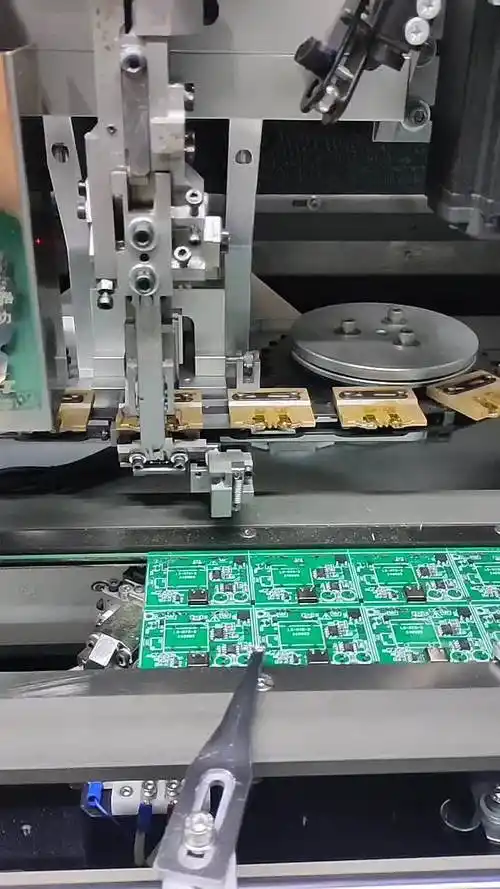

三、立式插件工艺的精密控制

1.轴向元件插装
引线成形控制：伺服成型刀自定义折弯角度（30°-90°），折弯半径精度±0.05mm，避免金属疲劳断裂。
深度感知系统：激光测距仪监测插入深度，对通孔PCB实现0.1mm级闭环调节。
2.径向元件挑战
电解电容等大体积元件采用双机械手协同作业：一只机械手固定壳体，另一只完成引脚校正，倾斜容差＜1°。

四、智能化质量保障体系
1.在线检测技术

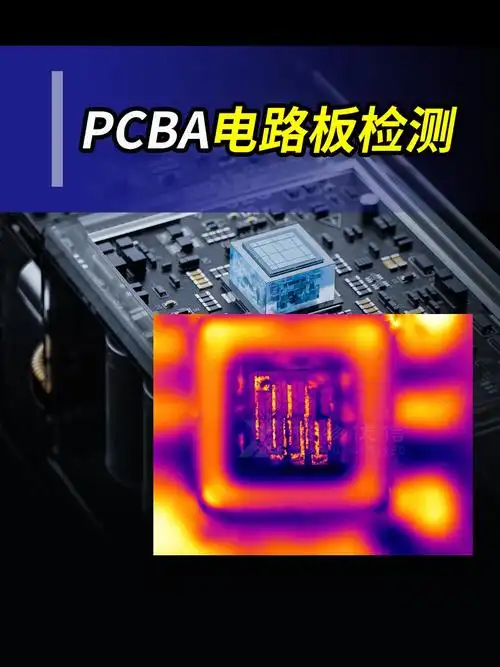

红外热成像监测插装瞬间温升，防止过应力损伤（阈值设定为ΔT≤3℃）。
声发射传感器捕捉插装异响，AI分类识别16种故障模式（如引脚弯曲、孔位错位）。
2.数字孪生应用
虚拟调试技术将新机型导入周期从72小时压缩至4小时，通过插装动力学仿真预判机构干涉风险。

未来技术方向
1.分子级接合：自组装单层膜（SAM）预处理技术提升引脚与孔壁结合强度30%；
2.跨工艺协同：插件机与SMT贴片机共享CAD数据，实现混合装配精度±25μm；
3.绿色制造：可降解载带材料降低塑料废弃物90%。
