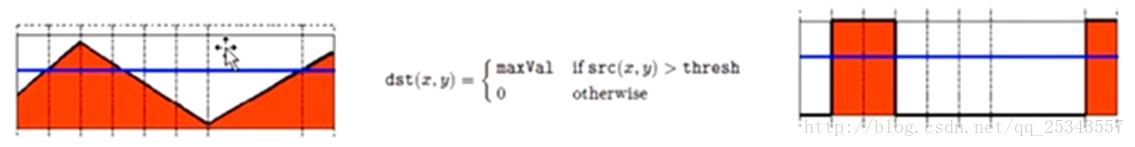

阈值二值化(threshold binary)

蓝色线对应值为选定的阈值。所有像素值小于这一值的设定为0，否则设定为最大值1。

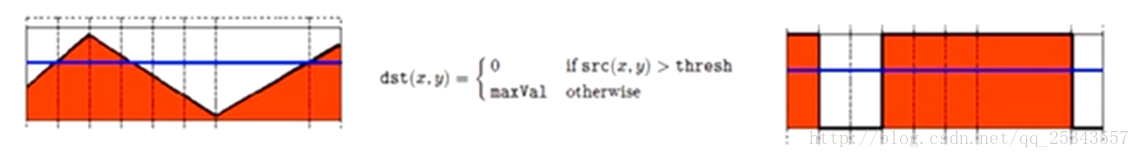

阈值反二值化(threshold binary inverted)

蓝色线对应值为选定的阈值。所有像素值小于这一值的设定为1，否则设定为最小值0。

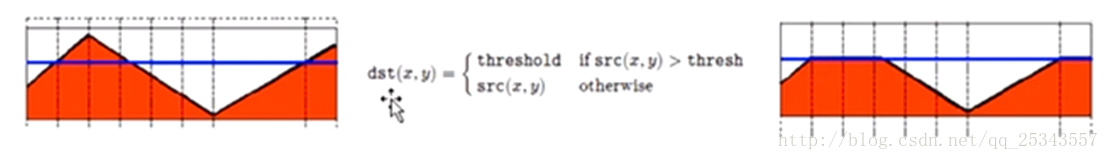

截断（truncate）

像素值大于阈值的就设定为阈值大小，否则保持不变。

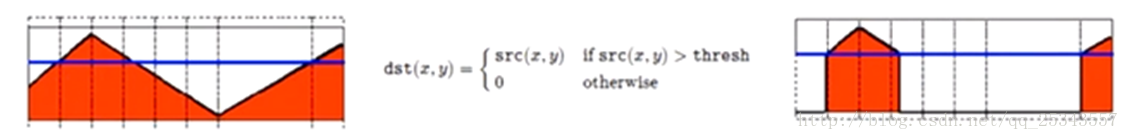

阈值取零（threshold to zero）

像素值小于阈值的全部设为0，大于的保持不变。

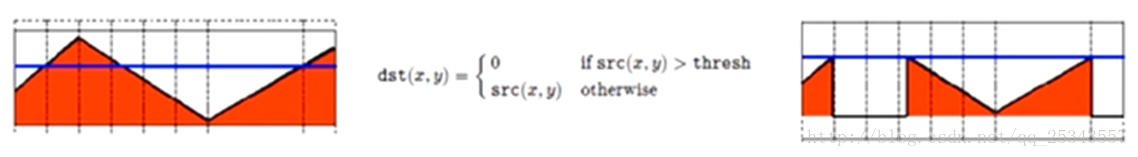

阈值反取零(threshold to zero inverted)

像素值大于阈值的全部设为0，小于的保持不变。

OpenCV提供的阈值操作

提供API:

double threshold(InputArray src, OutputArray dst, double thresh, double maxval, int type)

实例代码：

#include "opencv2/opencv.hpp"
#include "iostream"

using namespace cv;
using namespace std;

int value = 127;//选定的阈值
int maxValue = 255;//像素最大值
int type=0;
int maxType=4;
char *outPut = "阈值化";
Mat src,dest,gray;

void CallBackFun2(int,void*);

void ThresholdOper(){
    src = imread("lena.jpg");
    if(!src.data){
        cout << "图像打开失败！" << endl;
        return ;
    }
    namedWindow("原图",CV_WINDOW_AUTOSIZE);
    imshow("原图",src);
    namedWindow(outPut,CV_WINDOW_AUTOSIZE);

    createTrackbar("value",outPut,&value,maxValue,CallBackFun2);
    createTrackbar("type",outPut,&type,maxType,CallBackFun2);
    CallBackFun2(0,0);

    cvWaitKey();
}

void CallBackFun2(int,void*){
    cvtColor(src,gray,CV_RGB2GRAY);
    /*
    double threshold(InputArray src, OutputArray dst, double thresh, double maxval, int type)
    thresh – 选定阈值.
    maxval – maximum value to use with the THRESH_BINARY and THRESH_BINARY_INV thresholding types.
    type：
            THRESH_BINARY

            THRESH_BINARY_INV

            THRESH_TRUNC

            THRESH_TOZERO

            THRESH_TOZERO_INV
    */

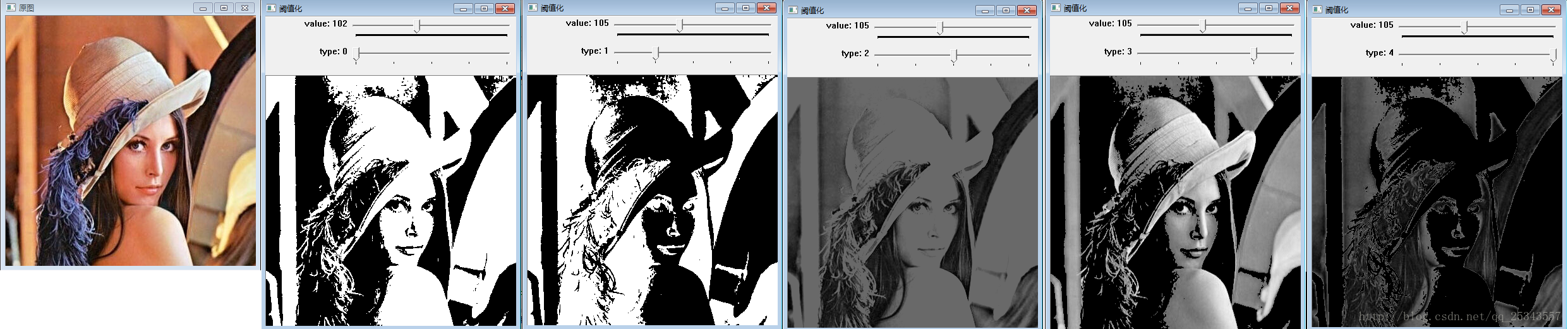

    threshold(gray,dest,value,maxValue,type);

    imshow(outPut,dest);
    return ;
}

int main(){
    ThresholdOper();
    return 0;
}

对于阈值的选定我们可以自己指定也可以让程序自己计算，使用参数：THRESH_OTSU .

threshold(gray,dest,value,maxValue,THRESH_OTSU | type);

使用程序计算的阈值后即使我们拖动滑动条也无法改变阈值。
