车牌识别系统

前言

车牌识别在视觉领域可以说是一个基础的项目，一般通过字符匹配和神经网络两种方法进行车牌识别。本文我们介绍基于神经网络和SVM的车牌识别，并在视频中进行多车牌识别，车牌识别的准确率取决于视频的精度，由于我找的视频质量堪忧，所以在精度上存在不足，但是在单张图片中识别精度还是非常可以的。

系统效果展示

从视频中可以看出，首先导入了一个视频，然后对视频中的三个车辆进行裁剪，对它们裁剪过后的图像进行识别，将识别结果和车牌定位显示到界面中。SVM和CNN都可以实现上面的效果。

基于深度学习的车牌识别（重点）

基于深度学习的车牌识别是现在比较流行的一个方法。在这一节我们家介绍如何使用深度学习对车牌进行识别。

基本流程

1. 图像预处理
图像的预处理主要是找到一次车牌的大概位置。基本的流程是
首先加载原始的图片，对得到的图片进行灰度化以及均值模糊化，这样柔化了一些噪声，并且减少了数据量可以方便后面进行处理。
然后我们使用算法对车牌的垂直边缘进行检测。检测完成之后将原始的图片从rgb格式转换成和hsv,在垂直化的图片中找到蓝色的区域（hsv和sobel相乘）

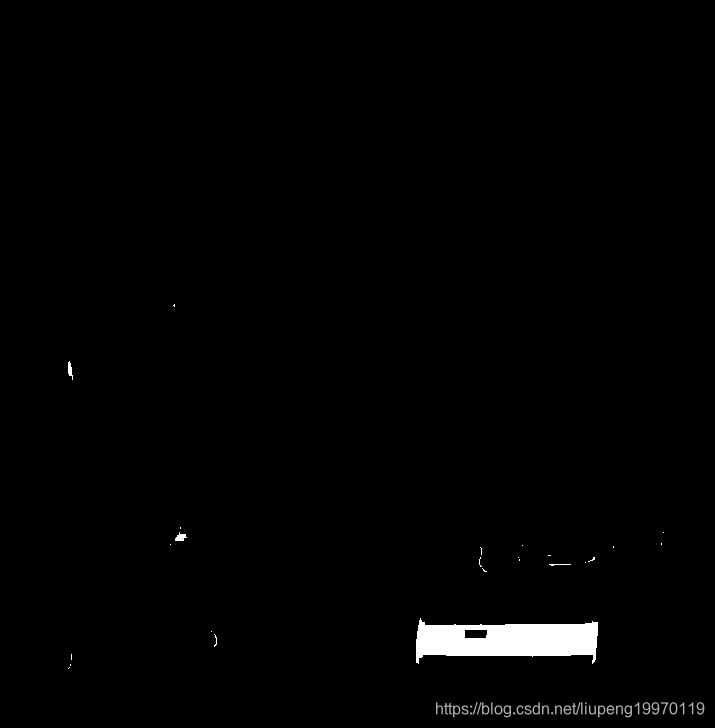

最后我们将得到的图片进行二值化，再进行一个并运算将包含垂直边缘区域连成一个整体。图片范围小的话可以只识别到车牌的区域，效果如下：

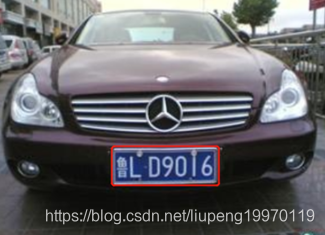

2.车牌定位
接下来我们记就需要将车牌从这些区域中找出来。
1）获取轮廓：通过上面的图片来获取整个车的框架。
2）排除不可能是车牌的一些轮廓。
3）通过背景色进一步排除非车牌区域
这里主要用到漫水填充算法（类似PS的魔术棒），通过在矩形区域生成种子点，种子点的颜色必须是蓝色或黄色，在填充后的掩模上绘制外接矩形，再依次判断这个外接矩形的尺寸是否符合车牌要求，最后再把矩形做仿射变换校准位置。做漫水填充的目的有两个，第一个是预处理的时候车牌轮廓可能有残缺，做完漫水填充后可以把剩余的部分补全，第二个目的是进一步排除非车牌区域。

车牌过滤

这一步的目标就是从定位后疑似车牌图片中选出真正的车牌。这里我用卷积神经网络来处理是否为车牌的二分类问题，，这里要注意模型参数的标准差设置小一些，模型收敛还是比较快，效果也还不错。当然模型也有可能会误判，比如模型把两张疑似车牌图片都判定为车牌，那就取和车牌相似度最高的作为最终选择。

字符分割

水平投影：将二值化的车牌图片水平投影到Y轴，得到连续投影最长的一段作为字符区域，因为车牌四周有白色的边缘，这里可以把水平方向上的连续白线过滤掉。
垂直投影：因为字符与字符之间总会分隔一段距离，因此可以作为水平分割的依据，分割后的字符宽度必须达到平均宽度才能算作一个字符，这里可以排除车牌第2、3字符中间的“.”。

字符识别

这一步的目的是把上面的字符图像块识别出来并输出车牌文本字符，这里我依然用了卷积神经网络，这里的类别比较多，包括数字、字母、汉字，但是做法和车牌过滤的二分类差不多，网络输出67维向量，取概率最大的作为输出结果。

如果你在学习基础流程时候还有一些不懂的地方请参照：

https://blog.csdn.net/GK_2014/article/details/84779166

训练过程与结果

车牌判别网络

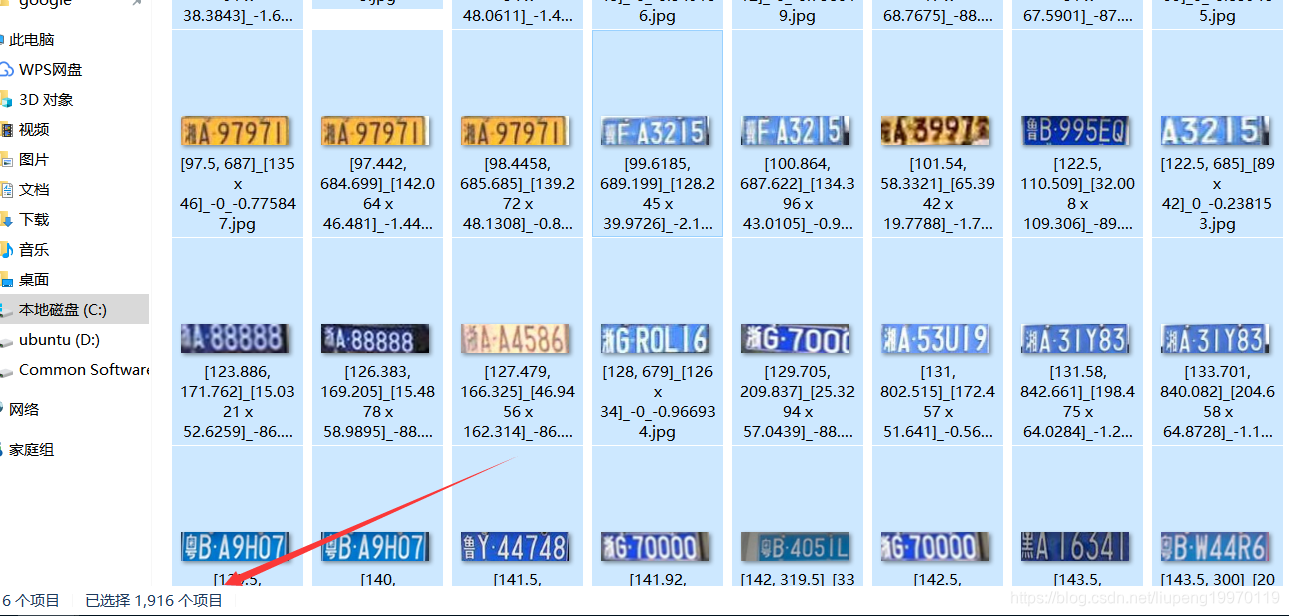

1.正样本数据集

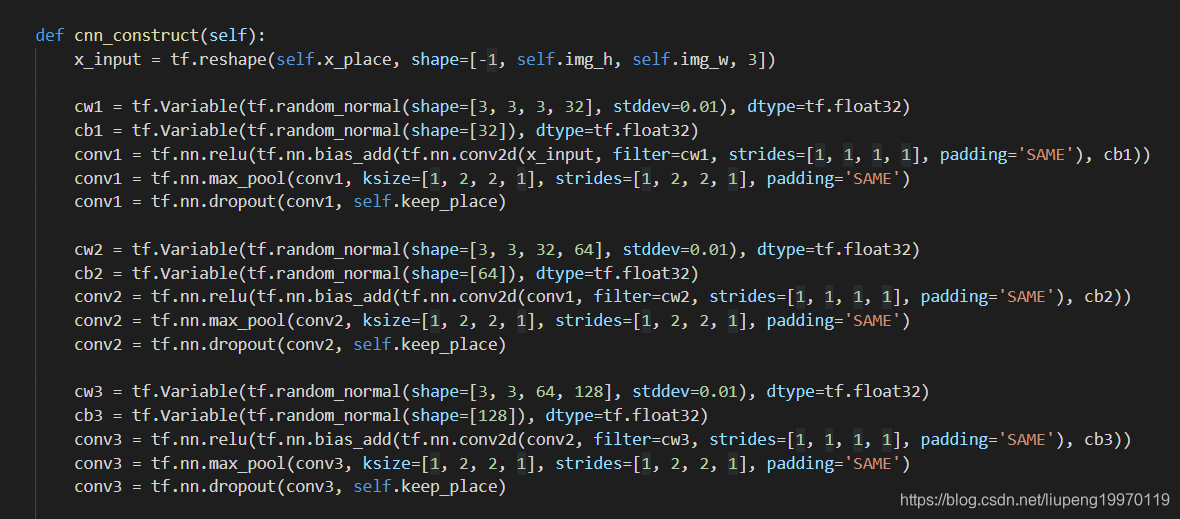

2.搭建一个卷积神经网络

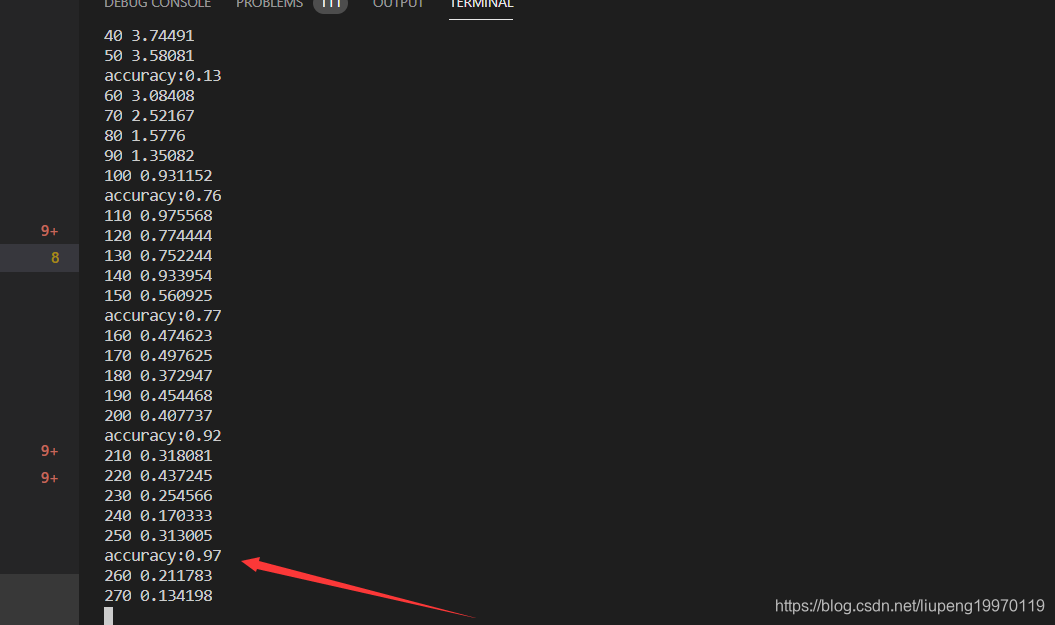

3.训练结果

字符识别网络

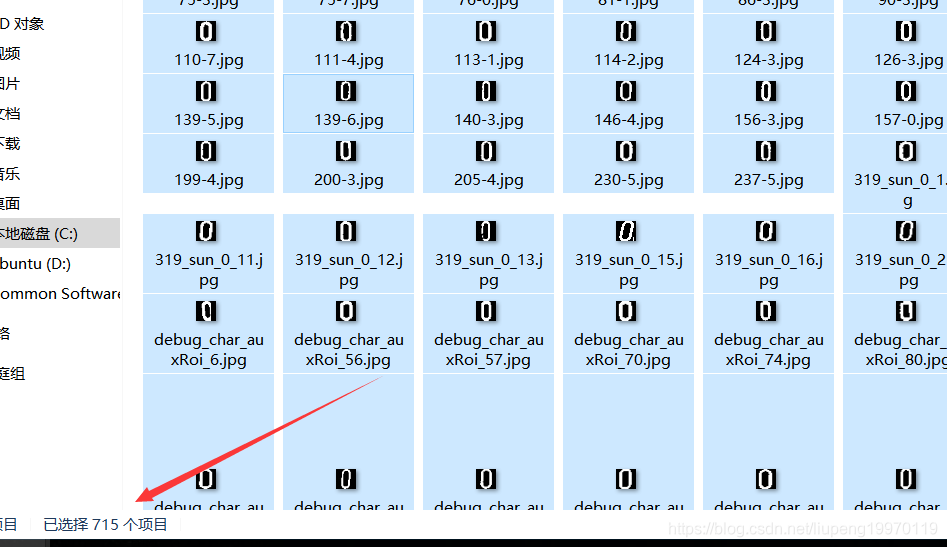

1.数据集

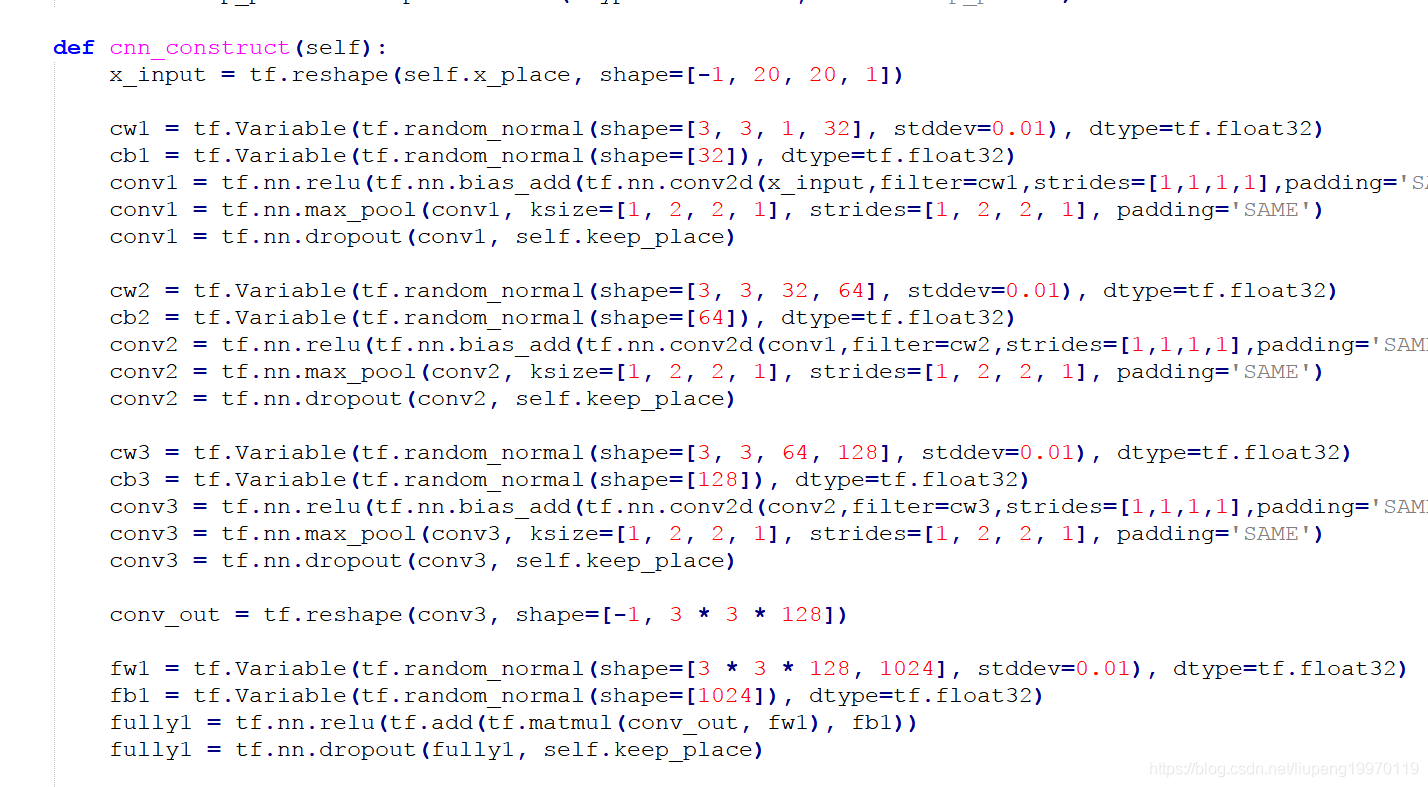

2.网络架构

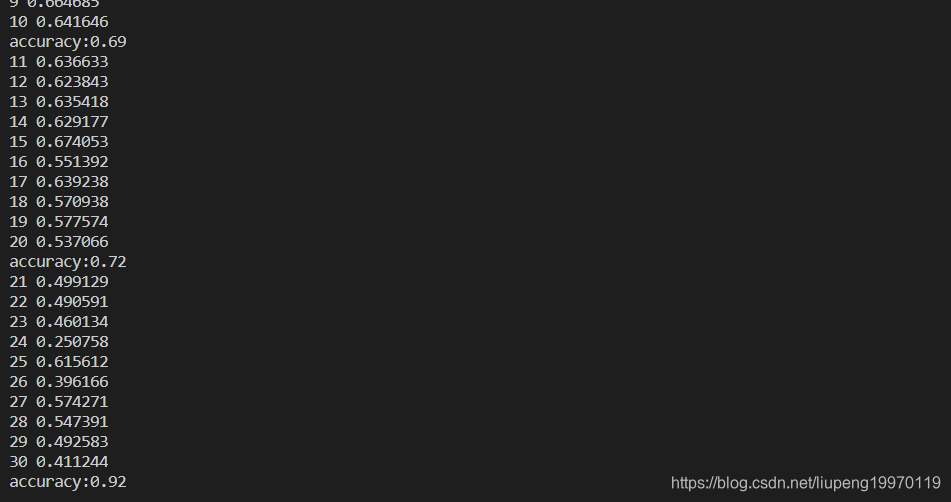

3.训练结果

可以看到只要图片质量好的话识别率可以非常高的。

基于SVM的车牌识别

基本流程

车牌的检测和识别的应用非常广泛，比如交通违章车牌追踪，小区或地下车库门禁。在对车牌识别和检测的过程中，因为车牌往往是规整的矩形，长宽比相对固定，色调纹理相对固定，常用的方法有：基于形状、基于色调、基于纹理、基于文字特征等方法，近年来随着深度学习的发展也会使用目标检测的一些深度学习方法。基于SVM的车牌识别主要的流程如下图所示：
1.在原图中检测车牌号

2.裁剪车牌号

3.分割车牌做识别

文本叙述流程：
1.输入原始图片，通过二值化，边缘检测，和基于色调的颜色微调等办法检测出原图中的车牌号的位置；

2.把检测到的车牌(ROI)裁剪，为车牌号的识别做准备；

3.基于裁剪的车牌号，使用直方图的波峰波谷分割裁剪的车牌号（如上图中的第3步）

4.训练机器学习模型做车牌识别，这里训练了2个SVM,一个SVM用来识别省份简称(如 鲁)，另一个SVM用来识别字母和数字。

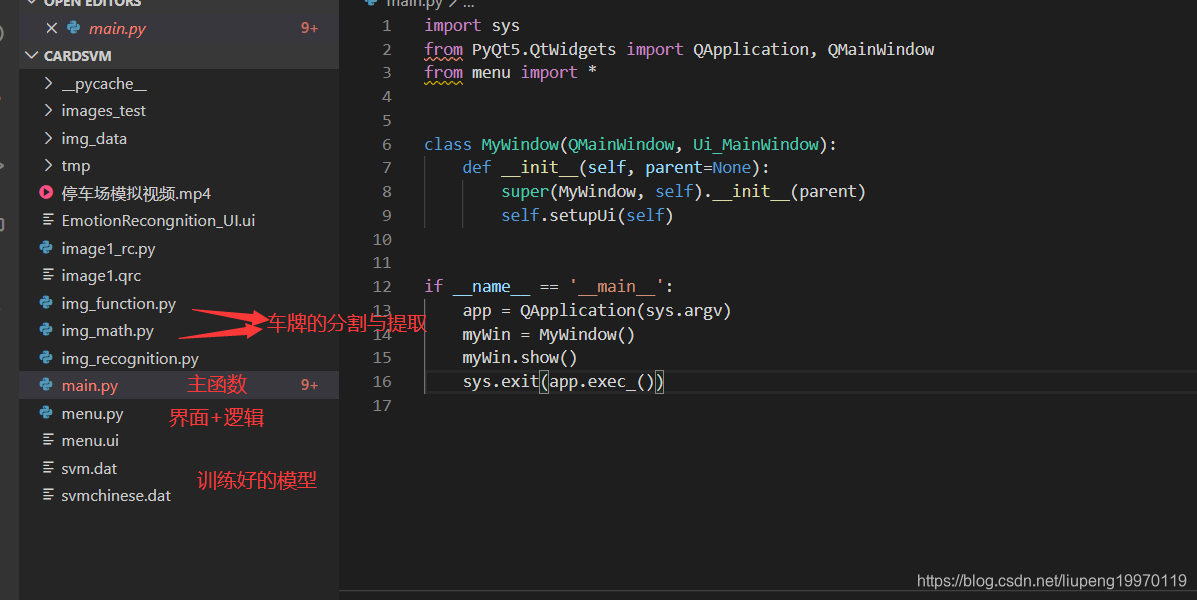

项目架构

总结

由于svm是用别人训练好的模型进行识别的，所以自己修改了话可动性不是很强。但是深度学习的方法可以对模型的loss和网络架构进行调整，并且提供数据集，值得参考。鉴于复现代码有一定的难度，所以我花了一点时间整理了以上的两个项目（附加一个开源的图片车牌识别），将三个源码和讲解视频打包好，保证在环境ok情况下通过视频可以完整的运行出结果。如果需要的话请QQ联系我2425497621。
附上SVM的github地址和运行讲解视频
https://github.com/liupeng678/License-Plate-Recognition-System
。。。。待更新
