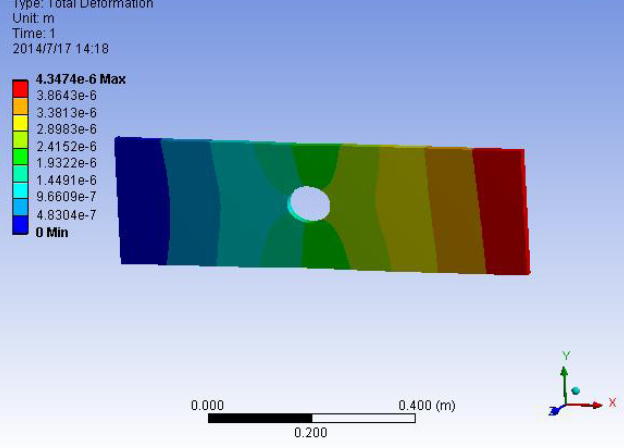

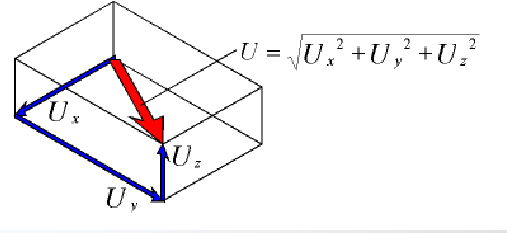

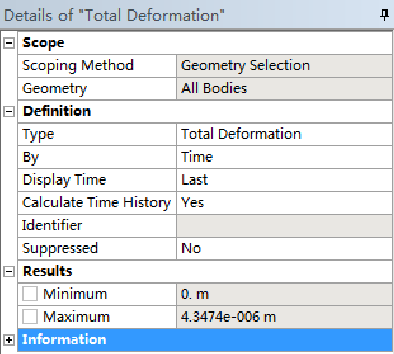

1、变形云图

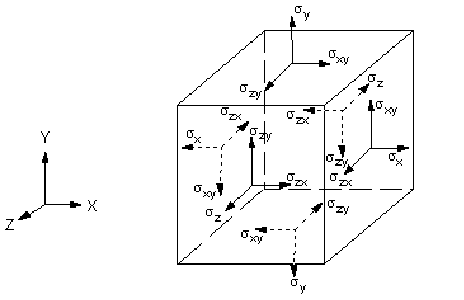

2、应力和应变

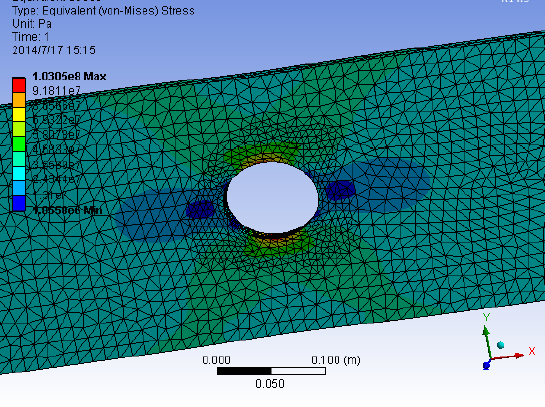

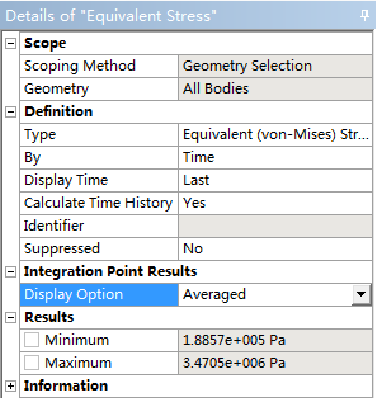

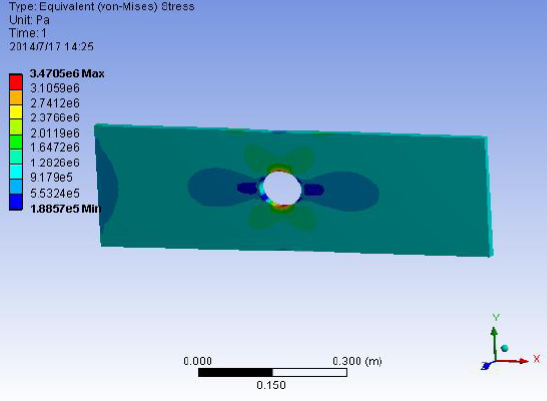

2.1 等效应力

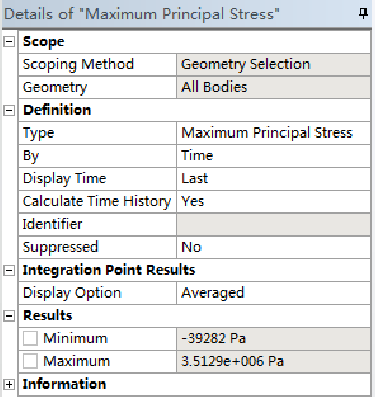

2.2 主应力

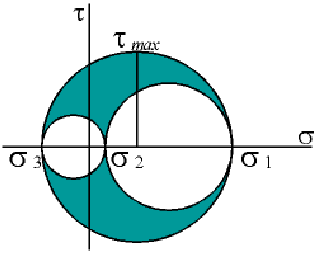

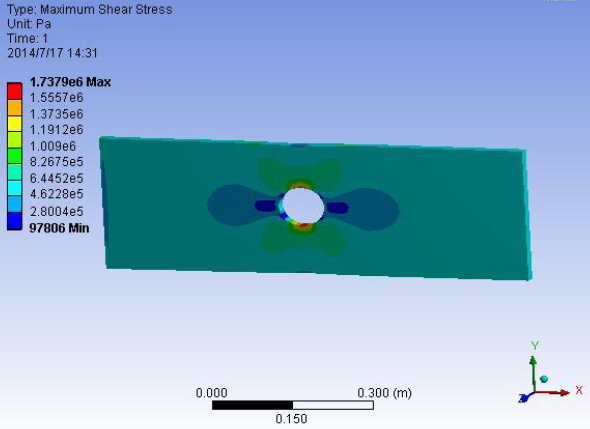

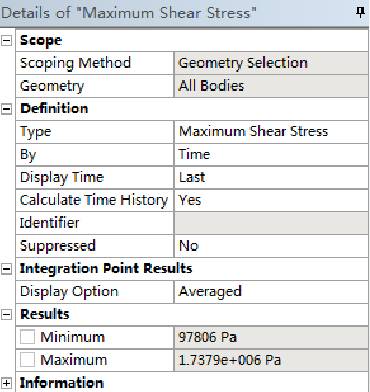

2.3 最大剪切应力

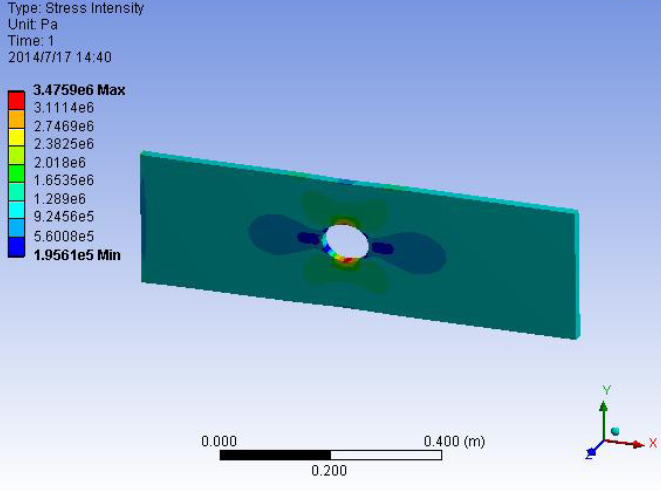

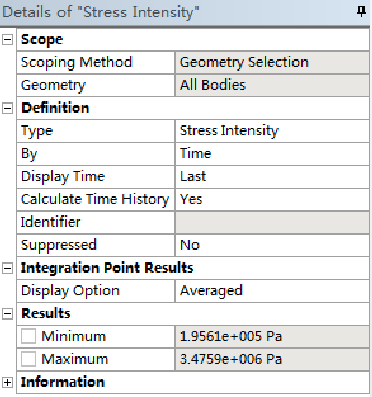

2.4 应力强度（Intensity）

3、强度理论与应力工具

3.1、最大等效应力安全工具（Maximum Equivalent Stress Safety Tool）

该理论认为当材料的最大等效应力超过材料的限制应力后，材料就会发生失效：

Workbench安全工具中可以输出：

安全系数：

系数大于1，表示结构是安全的

剩余安全系数

系数大于0，表示结构是安全的

应力比：

系数小于1，表示结构是安全的

3.2、最大剪切应力安全工具（Maximum Shear Stress Safety Tool）

该理论认为当材料的最大剪切应力超过材料的限制应力后，材料就会发生失效：

Workbench安全工具中可以输出：

安全系数：

系数大于1，表示结构是安全的

剩余安全系数

系数大于0，表示结构是安全的

应力比：

系数小于1，表示结构是安全的

3.3、摩尔-库伦安全工具（Mohr-Coulomb Stress Safety Tool）

该理论认为当材料失效由第一主应力与材料拉伸限制应力比值和第三主应力与材料压缩限制应力比值共同决定，其表达式为

安全系数：

系数大于1，表示结构是安全的

剩余安全系数

系数大于0，表示结构是安全的

应力比：

系数小于1，表示结构是安全的

3.4、最大拉伸应力安全工具（Maximum Tensile Stress Safety Tool）

该理论认为当材料的最大拉伸应力超过材料的限制应力后，材料就会发生失效：

安全系数：

系数大于1，表示结构是安全的

剩余安全系数

系数大于0，表示结构是安全的

应力比：

系数小于1，表示结构是安全的

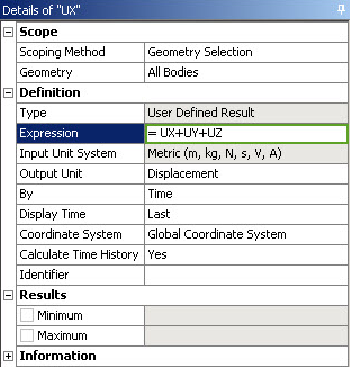

4、自定义输出

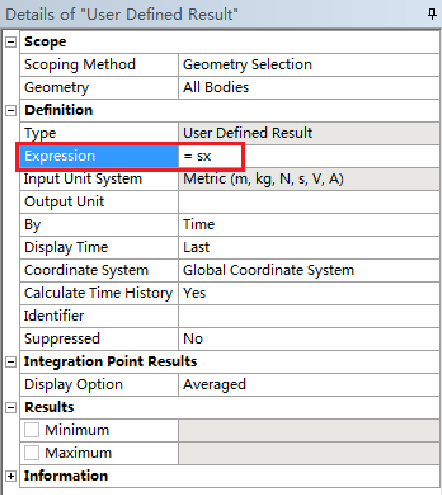

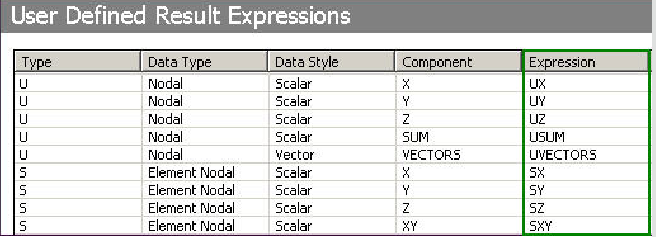

自定义输出，主要是解决Workbench后处理，有些参数不能直接输出的问题，如应力分量。

5、探测器

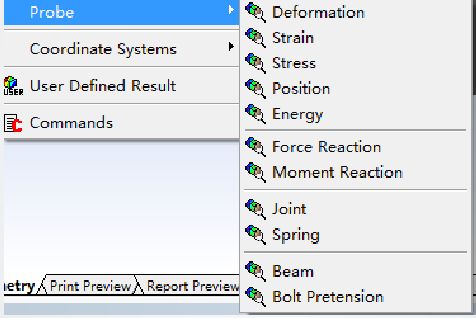

用户可以使用探测器选项，查看约束处的反力，反力矩或模型任意点的变形，应变和应力等参数。

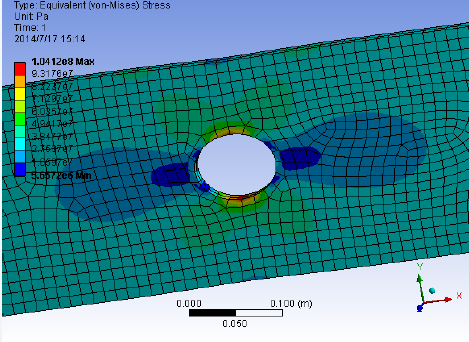

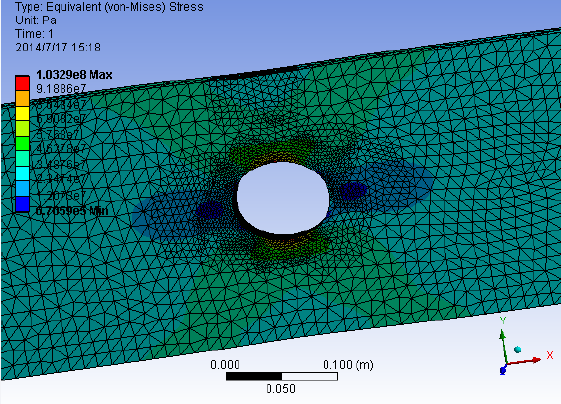

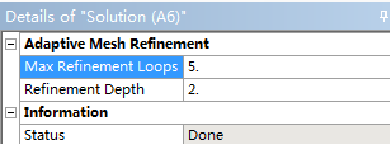

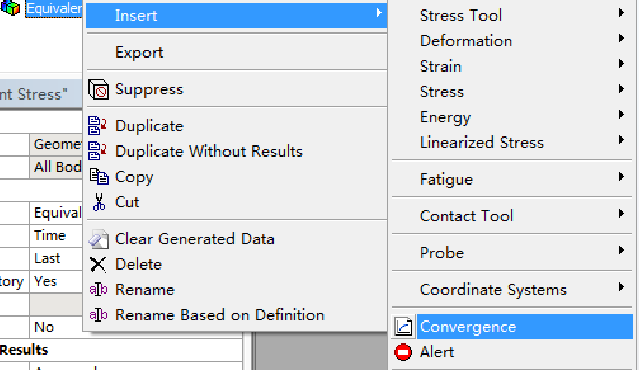

6、自适应求解

ANSYS Workbench提供了自适应求解工具，可以辅助工程设计人员获得模型的准确解答。
