一，什么是Sobel算子

• Sobel算子是像素图像边缘检测中最重要的算子之一
• Sobel算子是一个离散微分算子。（discrete differentiation operator）用来计算图像灰度的近似值
• Sobel算子功能集合了高斯平滑和微分求导
• 又被称为一阶微分算子，求导算子，在水平和垂直两个方向上求导，得到图像X方向和Y方向的梯度图像。

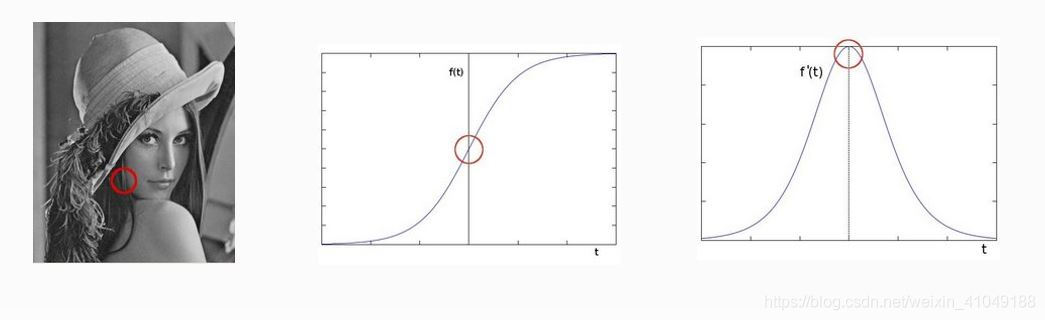

官方图例：

在图片中 红圈处，是头发和脸交汇处（边缘），是不同的颜色，他们之间的像素差别最大。是像素值发生跃迁的地方，变化曲线可以用$f(t)$表示，$f(t)$函数图中红圈表示变化最大的点，而对$f(t)$ 求导 得到 $f‘(t)$。差值变化曲线，像一个钟摆行。最高处代表边缘点（差值最大处）。
如果$f(t)$ 看作函数的话，$f‘(t)$就是他的导函数，我们通过前一个像素和当前像素的差值，边缘处得到最大体现，而非边缘处的差值很小或几乎是0，得到最小体现，然后整个图像进行积分求导，提取最大体现的边缘。

卷积应用-- 边缘提取：

1. 边缘是什么，是像素值发生跃迁的地方，是图像的显著特征之一，在图像特征提取，对象检测，模式识别等方面都有很重要的作用。
2. 如何获取边缘 ，对图像求他的一阶导数。
   $$delta=f(x)-f(x-1)$$
   $delta$ 越大，说明像素在 X 的方向变换越大，边缘信号越强。

二，Sobel算子：

Sobel算子是基于权重比，来扩大像素之间的差异，从而更好的寻找边缘。下面两个矩阵都是对称的。

水平梯度：
$$G_x=\left[\begin{array}{ccc}-1& 0& +1\\ -2& 0& +2\\ -1& 0& +1\end{array}\right]\ast I$$

垂直梯度：
$$G_y=\left[\begin{array}{ccc}-1& -2& -1\\ 0& 0& 0\\ +1& +2& +1\end{array}\right]\ast I$$

最终图像梯度：

1. $$G=\sqrt{G_x^2+G_y^2}$$
2. 默认的计算方式： $$G=|G_x|+|G_y|$$

OpenCv中边缘加强算子 （Cv2.Scharr函数）：
在求取导数的近似值，$kernel=3$ 时不是很准确，OpenCv 使用了改进版本 Cv2.Scharr函数，其算子如下:
$$G_x=\left[\begin{array}{ccc}-3& 0& +3\\ -10& 0& +10\\ -3& 0& +3\end{array}\right]\ast I$$
$$G_y=\left[\begin{array}{ccc}-3& -10& -3\\ 0& 0& 0\\ +3& +10& +3\end{array}\right]\ast I$$

三，API

Cv2.Sobel():使用扩展的Sobel算子计算第一、第二、第三或混合图像导数

MatType ddepth参数值:计算后的值可能大于 255 所以要选择对应的数据类型，否则计算的结果可能有错误。

改进版 Cv2.Scharr() 参数与上面一样。

边缘提取步骤:

1. 高斯平滑滤波，Sobel算子对噪声比较敏感，为了不影响计算结果，要进行降噪处理。
2. 转为灰度色彩空间
3. 求X方向和Y 方向的梯度图像
4. 根据公式得到最终图像（振幅图像，X梯度+Y梯度）

四，代码：

	    /// <summary>
        /// Sobel算子图像边缘处理
        /// </summary>
        private static void Sobel(string path)
        {
            using (Mat src = new Mat(path, ImreadModes.AnyColor | ImreadModes.AnyDepth))
            {
                //1：高斯模糊平滑
                Mat dst = new Mat();
                Cv2.GaussianBlur(src, dst, new Size(3, 3), 0, 0, BorderTypes.Default);
                //转为灰度
                Mat gray = new Mat();
                Cv2.CvtColor(dst, gray, ColorConversionCodes.BGR2GRAY);

                MatType m = src.Type();

                //求 X 和 Y 方向的梯度  Sobel  and scharr
                Mat xgrad = new Mat();
                Mat ygrad = new Mat();
                Cv2.Sobel(gray, xgrad, MatType.CV_16S, 1, 0, 3);
                Cv2.Sobel(gray, ygrad, MatType.CV_16S, 0, 1, 3);

                Cv2.ConvertScaleAbs(xgrad, xgrad);//缩放、计算绝对值并将结果转换为8位。不做转换的化显示不了，显示图相只能是8U类型
                Cv2.ConvertScaleAbs(ygrad, ygrad);

                //加强边缘检测
                //Cv2.Scharr(gray, xgrad, -1, 1, 0, 3);
                //Cv2.Scharr(gray, ygrad, -1, 0, 1, 3);

                Mat output = new Mat(xgrad.Size(), xgrad.Type());
                //图像混合相加（基于权重 0.5）不精确
                //Cv2.AddWeighted(xgrad, 0.5, ygrad, 0.5, 0, output);

                //基于 算法 G=|Gx|+|Gy|
                int width = xgrad.Cols;
                int hight = xgrad.Rows;
                //for (int x = 0; x <hight ; x++)
                //{
                //    for (int y = 0; y < width; y++)
                //    {
                //        int xg = xgrad.At<byte>(x, y);
                //        int yg = ygrad.At<byte>(x, y);
                //        //byte xy =(byte) (xg + yg);
                //        int v = xg + yg;
                //        if(v>255)
                //        {
                //            v = 255;
                //        }
                //        if(v<0)
                //        {
                //            v = 0;
                //        }
                //        byte xy = (byte)v;
                //        output.Set<byte>(x, y, xy);
                //    }
                //}

                //基于 G= (Gx*Gx +Gy*Gy)的开方根
                for (int x = 0; x < hight; x++)
                {
                    for (int y = 0; y < width; y++)
                    {
                        int xg = xgrad.At<byte>(x, y);
                        int yg = ygrad.At<byte>(x, y);
                        //byte xy =(byte) (xg + yg);
                        double v1 = Math.Pow(xg, 2);
                        double v2 = Math.Pow(yg, 2);
                        int val = (int)Math.Sqrt(v1 + v2);
                        if (val > 255) //确保像素值在 0 -- 255 之间
                        {
                            val = 255;
                        }
                        if (val < 0)
                        {
                            val = 0;
                        }
                        byte xy = (byte)val;
                        output.Set<byte>(x, y, xy);
                    }
                }
                using (new Window("X Image", WindowMode.Normal, xgrad))
                using (new Window("Y Image", WindowMode.Normal, ygrad))
                using (new Window("OUTPUT Image", WindowMode.Normal, output))
                using (new Window("SRC", WindowMode.Normal, src))
                {
                    Cv2.WaitKey(0);
                }
            }
        }

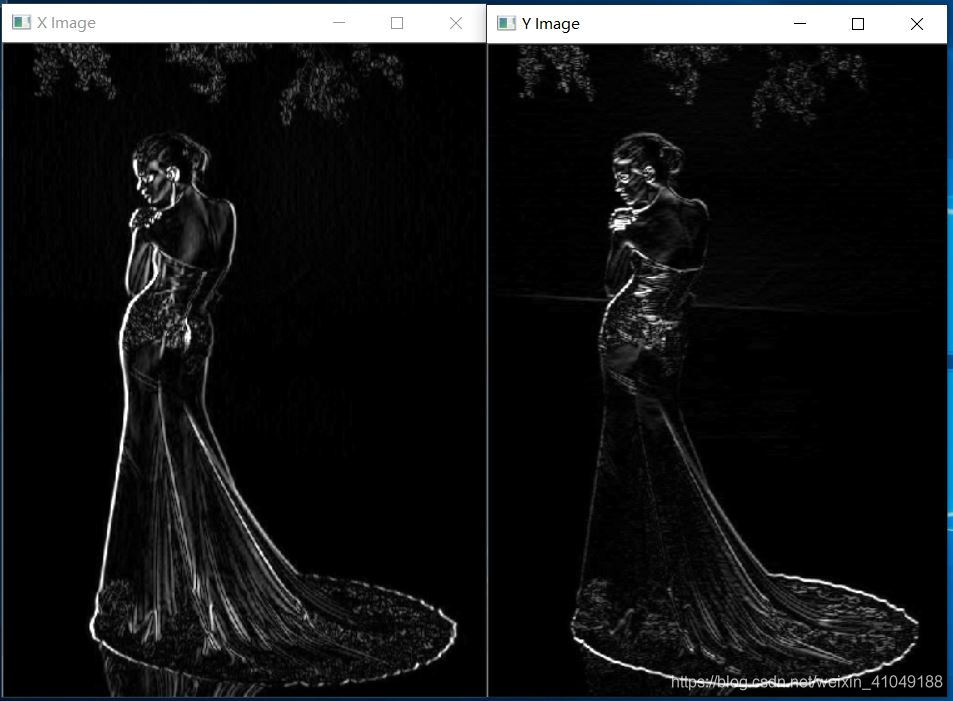

X 向量 和 Y向量

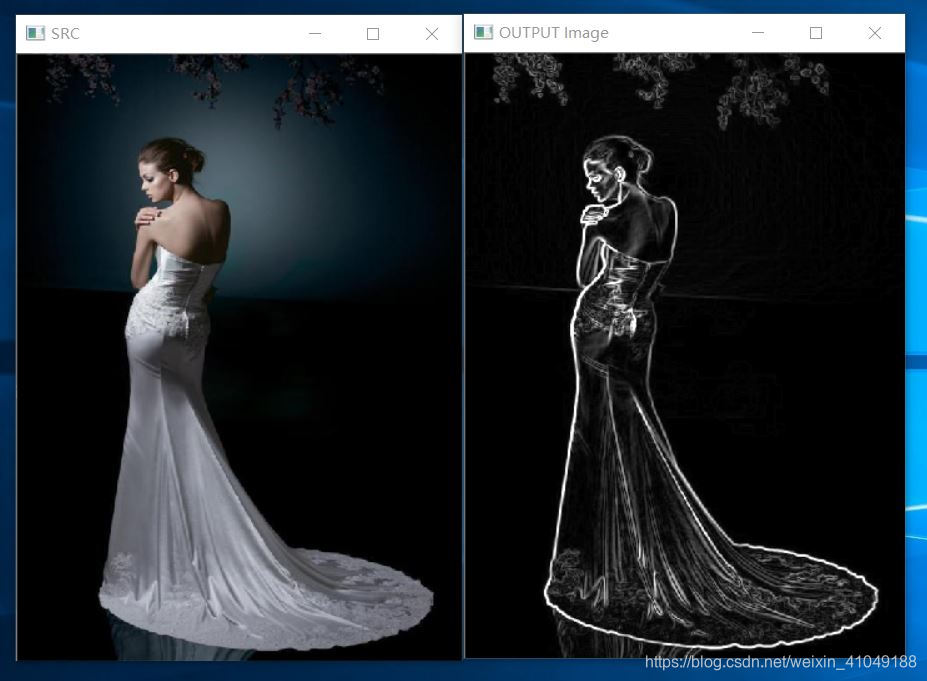

源图与最终合成输出图像，边缘非常清晰。
