使用ROS的功能包使用以下常见的机器视觉应用。

1）摄像头标定：摄像头本身存在光学畸变，可以使用camera_calibration功能包实现双目和单目摄像头的标定。

2）基于opencv的人脸识别和物体跟踪：opencv是图像处理中的利器，ROS中的cv_bridge功能包为两者提供了接口，赋予ROS应用强大的图像处理能力，可以轻松实现人脸识别，物体跟踪等多种功能。

3）二维码识别：ROS中的ar_track_alvar功能包允许我们创建多种二维码标签，并且可以使用摄像头或Kinect实现二维码的识别与定位，为上层应用提供标识信息。

4）物体识别：ORK是ROS中的物体识别框架，提供了多种物体识别的方法，需要将已知的物体模型进行训练，通过模式匹配的方式识别三维物体的位置。

ROS中的图像数据

无论是USB摄像头还是RGBD摄像头，发布的图像数据格式多种多样，在处理这些数据之前，我们需要了解这些数据的格式。

连接ＵＳＢ摄像头到ＰＣ端的ＵＳＢ接口，通过一下命令启动摄像头：

roslaunch  usb_cam  usb_cam-test.launch

启动成功后，使用以下命令查看当前系统中的话题信息

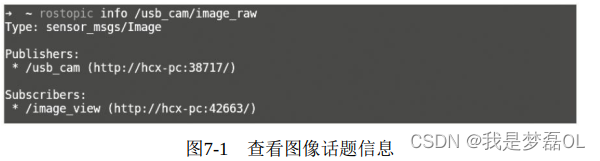

rostopic info  /usb_cam/image_raw

从打印的信息中可以看出，图像话题的消息类型是sensor_msgs/Image,这是ROS中定义的一种摄像头原始图像的消息类型，可以使用以下命令查看该图像的详细定义。

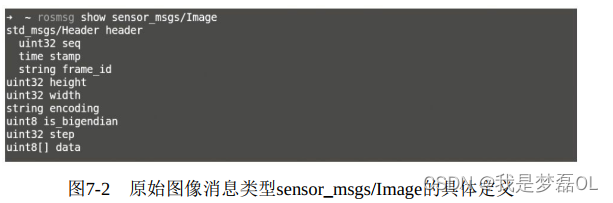

rosmsg  show  sensor_msgs/Image

该类型图像数据的具体内容如下。

1.header:消息头，包含图像的序号，时间戳和绑定坐标系。

2. height:图像的纵向分辨率，即图像包含多少行的像素点，这里使用的摄像头为720.
3. width:图像的横向分辨率，即图像包含多少咧的像素点，这里使用的摄像头为1280.
4. enconding：图像的编码格式，包含RGB，YUV等常用格式，不涉及图像压缩码。
5. is_bigendian：图像数据的大小存储模式。
6. step：一行图像数据的字节数量，作为数据的步长参数，这里使用的摄像头为width乘以3=1280乘以3=3840字节
7. data:存储图像数据的数组，大小为step乘以height字节，根据该公式可以算出这里使用的摄像头产生一帧图像数据大小为3840乘以720=2764800字节即2.7648MB.

三维点云数据

在Kinect数据显示中，rviz订阅camera/depth_registered/points话题后，主界面即可显示三维点云数据，那么这种三维点云数据的消息类型是什么呢，可以使用如下命令查看

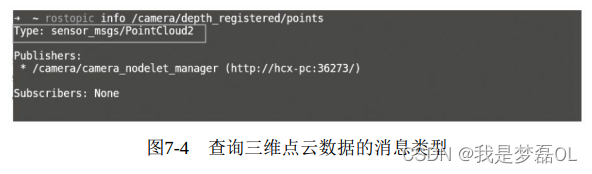

rostopic info /camera/depth_registered/points

该消息类型对应于rviz中的Add可视化插件时所选择的插件类型，使用以下查看该消息类型的具体结构

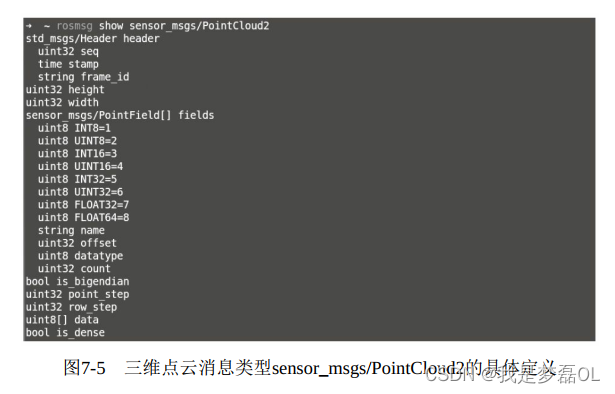

rosmsg show  sensor_msgs/PointCloud2

三维点云的消息定义如下。

1）height：点云图像的纵向分辨率，即图像包含多少像素点。

2）width:点云图像的横向分辨率，即图像包含多少像素点。

3）fields：每个点的数据类型。

4）is_bigendian：数据的大小存储模式。

5）point_step：单点的数据字节步长。

6）row_step：一列数据的字节步长。

7）data：点云数据的存储数组，总字节大小为row_step乘以height

8）is_dense：是否是无效点

点云数据中每个像素点的三维坐标都是浮点数，而且包含图像数据，所以单帧数据量也很大。如果使用分布式网络传输，在带宽有限的前提下，需要考虑能否满足数据的传输要求，或者针对数据进行压缩。

摄像头标定

摄像头这种仪器对光学器件的要求很高，由于摄像头内部和外部的一些原因，生成的无题图像往往会发生畸变，为了避免数据源造成的误差，需要针对摄像头的参数进行标定。ROS官方提供了用于双目和单目摄像头标定的功能包–camera_calibration.

camera_calibration功能包

首先使用一下命令安装摄像头特定功能包camera_calibration:

sudo  apt-get install ros-kinetic-camera-calibration

启动标定程序

一切就绪后准备开始标定摄像头。首先使用一下命令启动USB摄像头：

roslaunch  robot_vision  usb_cam.launch

机器语言

语音识别的大致流程，主要分为以下两个步骤

第一步是学习或者训练。根据识别系统的类型选择能够满足要求的一种识别方法，并分析出这种识别所需的语音特征参数，并作为标准模式存储起来。

第二部是识别或者检测。根据实际需要选择语音特征参数，将这些特征参数的时间序列构成测试模板，再将其与已存在的参考模板逐一比较，并进行测量估计，最后经由专家知识库判决，最佳匹配的参考模板为识别结果。

通过一下内容实现机器人的听和说的两大功能。

英文语音识别：基于创建的语音库，ROS中的pocketsphinx功能包可以实现机器人的语音识别功能。

英文语音播放：ROS中的元功能包audio-common提供了文本转语音的功能包sound_play,可以实现机器人的英文播放功能。

智能语音应答：结合人工智能的标记语言AIML，机器人可以从语料库中智能匹配交流的输出语句，从而实现机器人的英文语音播放，从而实现智能化交流应用。

中文语音的识别与合成：在ROS中集成科大讯飞的语音处理SDK，让机器人更懂中文。

pocketsphinx功能包

在运行语音识别之前，先来了解pocketsphinx功能包的用户接口。

（1）话题和服务

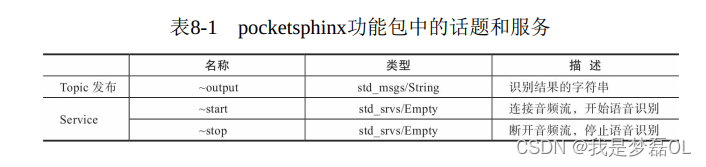

pocketsphinx功能包发布的话题和提供的服务如图所示

（2）参数

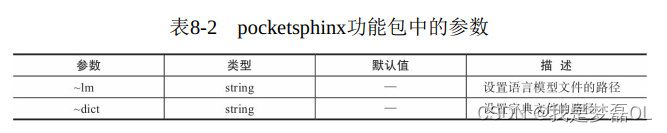

pocketsphinx功能包中可供配置的参数如图所示

pocketshinx功能包的核心节点是recognizer.py文件。这个文件通过麦克风收集语音信息，然后调用语音识别库进行识别并生成文本信息，通过/recognizer/output消息进行发布，其他节点可以通过订阅该消息获取识别结果，并进行相应处理。

语音识别测试

首先，插入麦克风设备，并在系统设置里测试麦克风是否有语音输入。

然后，运行pocketsphinx包中的测试程序：

roslaunch  pocketsphinx  robocup.launch

创建语音库

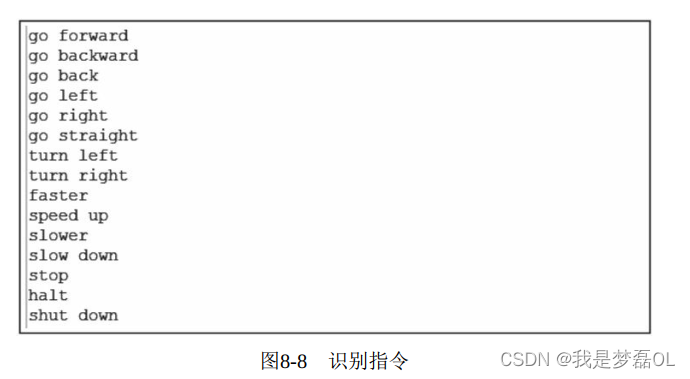

语音库中的可识别信息使用txt文档存储。在功能包robot_voice创建一个文件夹config,用来存储语音库的相关文件。然后在该文件夹下创建一个commands.txt文件，并输入希望识别的指令。

当然，也可以根据需求对以上文件进行修改或添加。将该文件在线生成语音信息和模板文件，这一步需要登录以下网站操作：

http://www.speech.cs.cmu.edu/tools/lmtool-new.html

根据网站的提示，点击选择文件按钮，上传刚刚创建的commands.txt文件，再点击COMPILE KNOwLEDGE BASE按钮进行编译

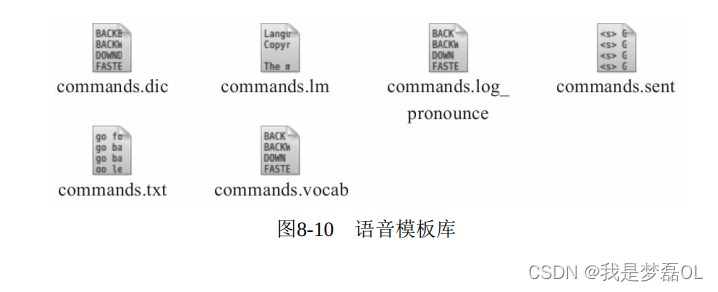

编译完成后，下载COMPRESSED TARBALL压缩文件，解压到robot_voice功能包的config文件夹下，这些解压出来的.dic,.lm文件就是根据我们设计的语音识别指令生成的语音模板库。如图所示。

创建launch文件

接下来创建一个launch文件， 启动语音识别节点， 并设置语音模板
库的位置。 robot_voice/launch/voice_commands.launch文件的详细内容如
下：

<launch>
<node name="recognizer" pkg="pocketsphinx" type="recognizer.py" output= "screen">
<param name="lm" value="$(find robot_voice)/config/commands.lm"/>
<param name="dict" value="$(find robot_voice)/config/commands.dic"/>
<param name="hmm" value="$(find robot_voice)/config/pocketsphinx-en/model/hmm/en/hub4wsj_
</node>
</launch>

从以上代码中可以看到， launch文件在运行recognizer.py节点的时候
使用了之前生成的语音识别库和文件参数， 这样就可以使用自己的语音
库来进行语音识别了。 此外， 这里的hmm语音引擎参数发生了变化， 改
为一款支持更多语音模型的引擎。

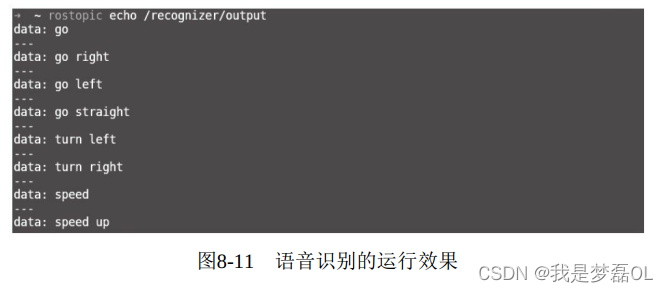

语音指令识别

通过以下命令测试语音识别的效果如何， 尝试能否成功识别出
commands.txt中设置的语音指令

$ roslaunch robot_voice voice_commands.launch
$ rostopic echo /recognizer/output

语音引擎参数发生了变化， 改
为一款支持更多语音模型的引擎。

语音指令识别

通过以下命令测试语音识别的效果如何， 尝试能否成功识别出
commands.txt中设置的语音指令

$ roslaunch robot_voice voice_commands.launch
$ rostopic echo /recognizer/output
