7.TensorBoard的使用（一）

TensorBoard简介

TensorBoard是Google开发的一个机器学习可视化工具。其主要用于记录机器学习过程，例如：

• 记录损失变化、准确率变化等
• 记录图片变化、语音变化、文本变化等，例如在做GAN时，可以过一段时间记录一张生成的图片
• 绘制模型

学 TensorBoard 目的：

• 训练过程中loss是如何变化的
• 模型在不同阶段的输出

会使用到的两个函数：

• add_scalar() 的使用 （常用来绘制 train/val loss）
• add_image() 的使用 （常用来观察训练结果）

1.SummaryWriter类

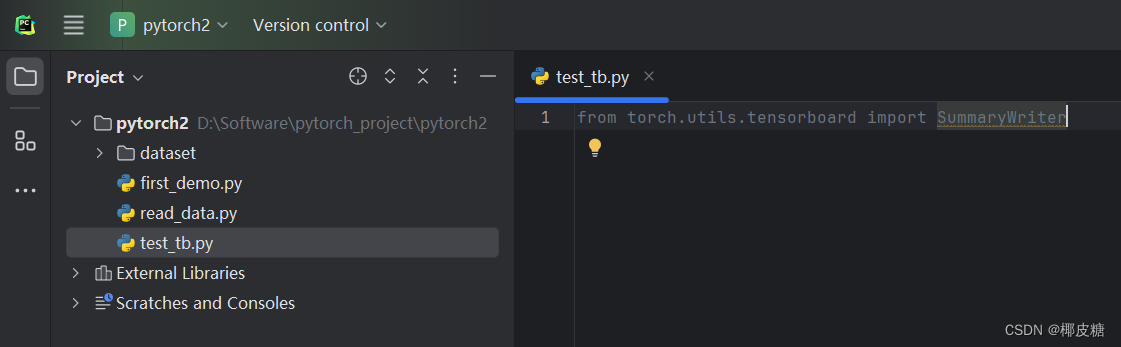

在pycharm里面创建一个名为test_tb的python文件，导入TensorBoard中的类 SummaryWriter ：

from torch.utils.tensorboard import SummaryWriter

前面我们查看一个类如何使用是通过jupyter里运行help函数来完成的,PyCharm里可以使用另一种方法。

PyCharm查看一个类如何使用（功能）：在PyCharm中，按住Ctrl键，把鼠标移到类SummaryWriter上，点击自动跳转。

可以看到对SummaryWriter类的介绍，是一个直接向 log_dir 文件夹写入的事件文件，可以被 TensorBoard 进行解析

初始化函数：

def __init__(self, log_dir=None):

实例化SummaryWriter类

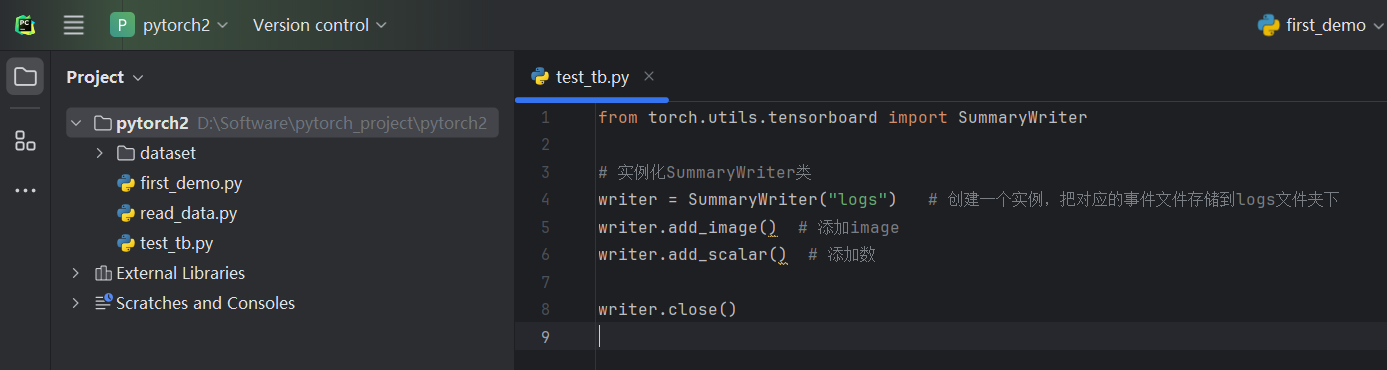

writer = SummaryWriter("logs")   # 创建一个实例，把对应的事件文件存储到logs文件夹下

用到的两个方法：

writer.add_image()  #添加image
writer.add_scalar() #添加数

writer.close()

add_scalar() 方法的使用

同样的办法，按住Ctrl键，把鼠标移到add_scalar()方法上，点击自动跳转，可以查看add_scalar() 方法的使用

def add_scalar(
        self,
        tag,
        scalar_value,
        global_step=None,
        walltime=None,
        new_style=False,
        double_precision=False,
    ):

添加一个标量数据到 Summary 当中，需要参数

• tag**：**Data指定方式，类似于图表的title
• scalar_value**：**需要保存的数值（y轴）
• global_step**：**训练到多少步（x轴）

add_scalar使用及其参数解释

绘图: writer.add_scalar(参数1，参数2，参数3)

• 第一个参数：生成图像的名称
• 第二个参数：X轴的值
• 第三个参数：Y轴的值

例：y=x

from torch.utils.tensorboard import SummaryWriter   #导入SummaryWriter类

#创建实例
writer=SummaryWriter("logs")   #把对应的事件文件存储到logs文件夹下

#两个方法
# writer.add_image()
# y=x
for i in range(100):
    writer.add_scalar("y=x",i,i)

writer.close()

运行失败，提示缺少TensorBoard模块，所以要先安装一下

安装TensorBoard

在 Anaconda 命令行中激活 pytorch 环境，或直接在 PyCharm 的 Terminal 的 pytorch 环境中安装

对于Python 3.x，输入：

pip3 install tensorboard

对于Python 2.x，输入：

pip install tensorboard

如果你使用的是conda环境，可以使用以下命令来安装：

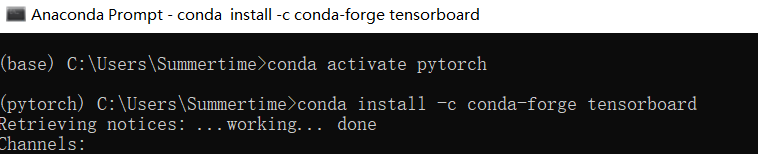

conda install -c conda-forge tensorboard

这里我使用前两种方法都报错了，所以又试了第三种方法，安装成功了

重新运行python文件，又报错了，元类冲突，这个问题可能是由于TensorBoard与Python 3.6中的元类（metaclass）实现不兼容引起的，更新或降级特定的依赖关系可以解决元类冲突。我们需要Tensorflow 1.x版本，Tensorflow 1.15版本可用于64-bit Python 3.6的Windows

先把之前下载的TensorBoard移除掉

conda remove tensorboard

Anaconda默认使用的是官方镜像源，下载Tensorflow太慢了，更换镜像。Anaconda镜像配置 http://t.csdnimg.cn/rk2Ly

对于Tensorflow1.15 及更早版本，CPU 和 GPU 软件包是分开的：

pip install tensorflow==1.15      # CPU
pip install tensorflow-gpu==1.15  # GPU

这里选择第二个命令，重新安装：

然后安装tensorboard

pip install tensorboard

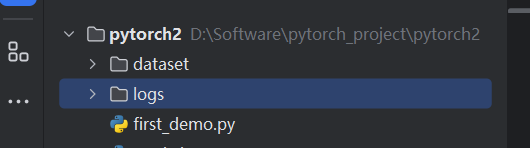

再次运行python文件，可以生成log文件夹，里面是TensorBoard的一些事件文件， 但是控制台提示TensorFlow调试过程中出现的问题，根据提示：缺少cudart64_100.dll文件， 警告就是没事，可以不管它，但我们还是处理一下。

先去网站下载cudart64_100.dll：https://www.dll-files.com/cudart64_100.dll.html

下载好了之后就要将这个文件放到CUDA的安装目录下，一般在这里：

C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1\bin

如果有的话，把下载的cudart64_101.dll文件直接放里面，重启一下就好了。
下面是没有这个目录时候的解决方法，很简单，直接把文件放到你运行程序的虚拟环境的根目录就可以了，

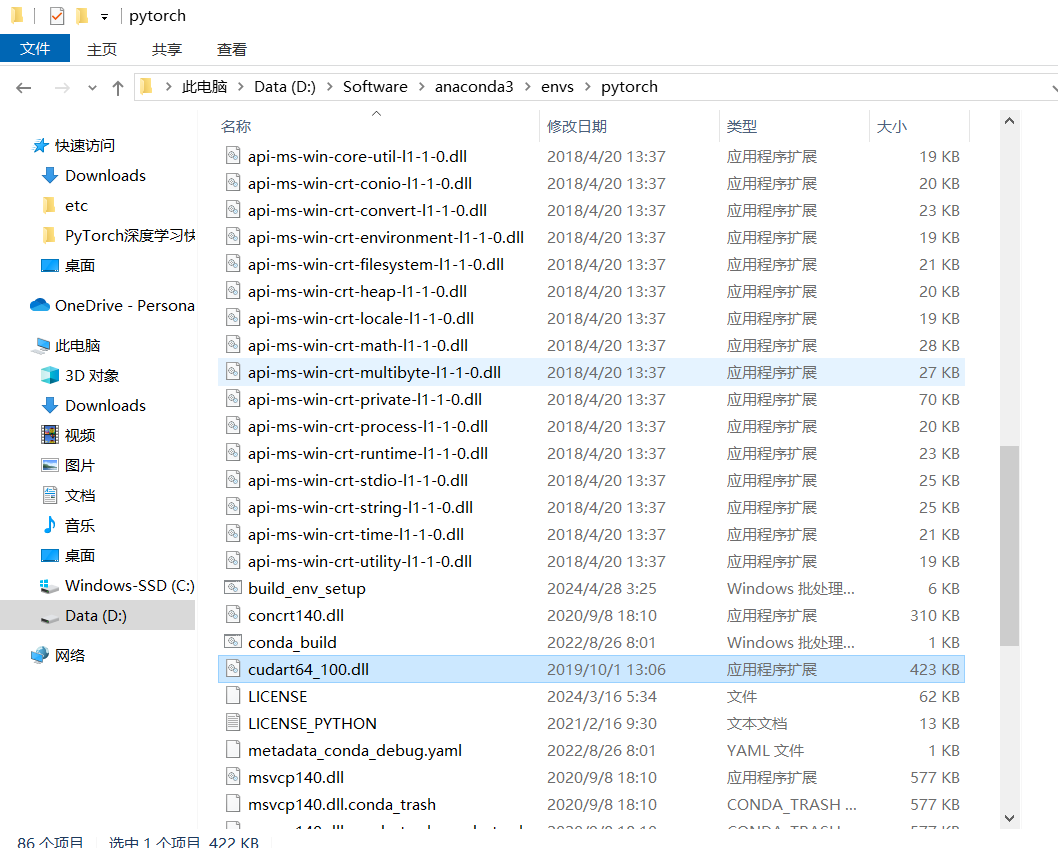

比如，我当前程序用的环境是pytorch，直接在Anaconda里面的env里面找到pytorch,把文件放进去，程序在加载的时候就可以找到了。

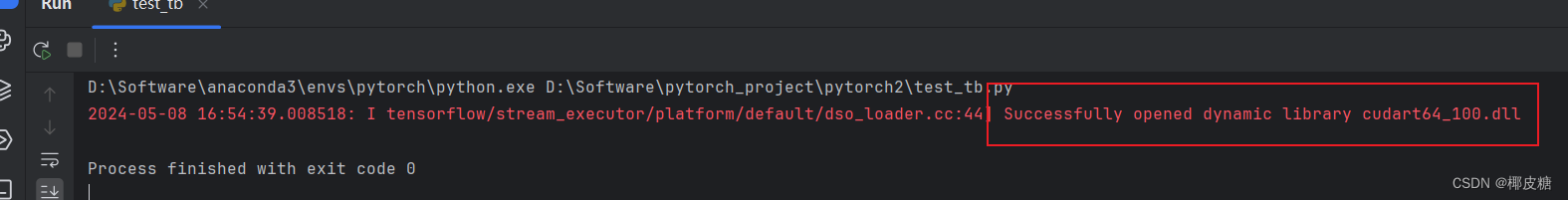

重新运行python文件，可以看到提示，这条信息不是一个错误，而是一个通知，表明成功加载了动态链接库文件 cudart64_100.dll

打开事件文件

在 Terminal 里输入：

tensorboard --logdir=logs  # logdir=事件文件所在文件夹名

结果如下：

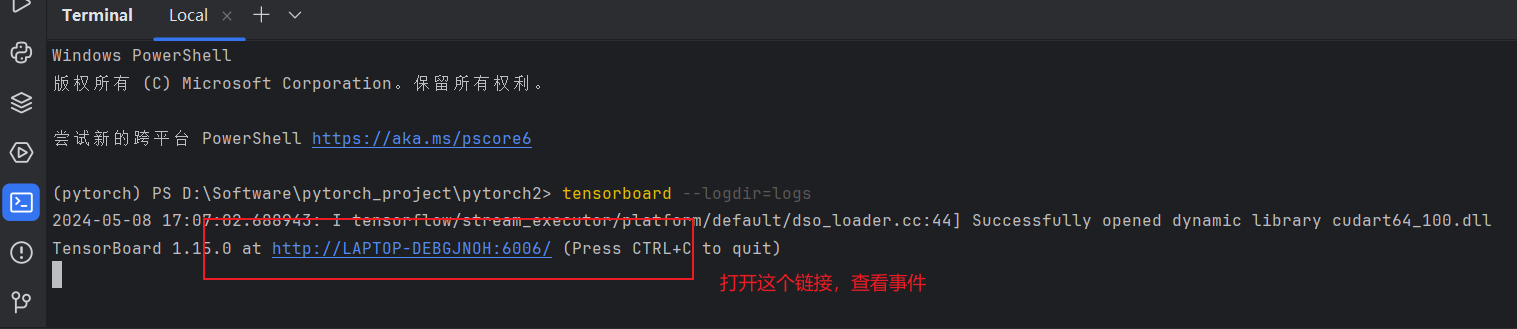

点击链接：

为了防止和别人冲突（一台服务器上有好几个人训练，默认打开的都是6006端口），也可以指定端口，命令如下：

tensorboard --logdir=logs --port=6007

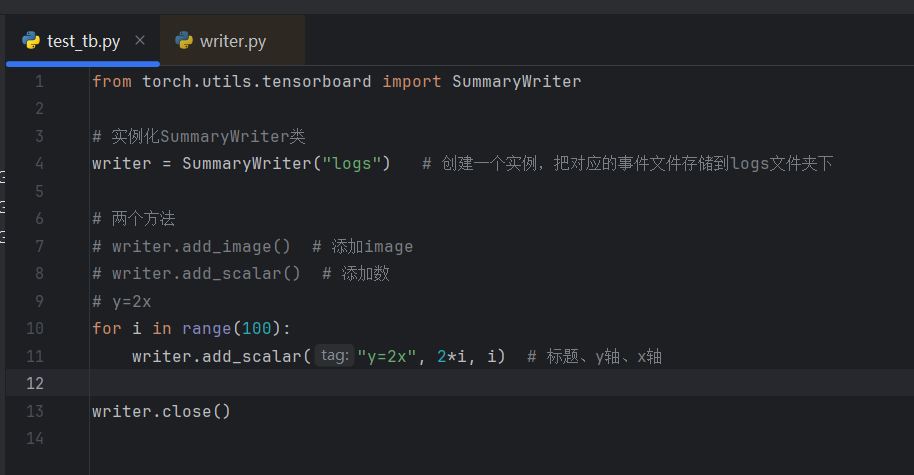

例：y=2x

运行test_tb.py，然后刷新一下浏览器

可以看到x轴等于100的时候，y轴等于200

title 和 y 不一致的情况

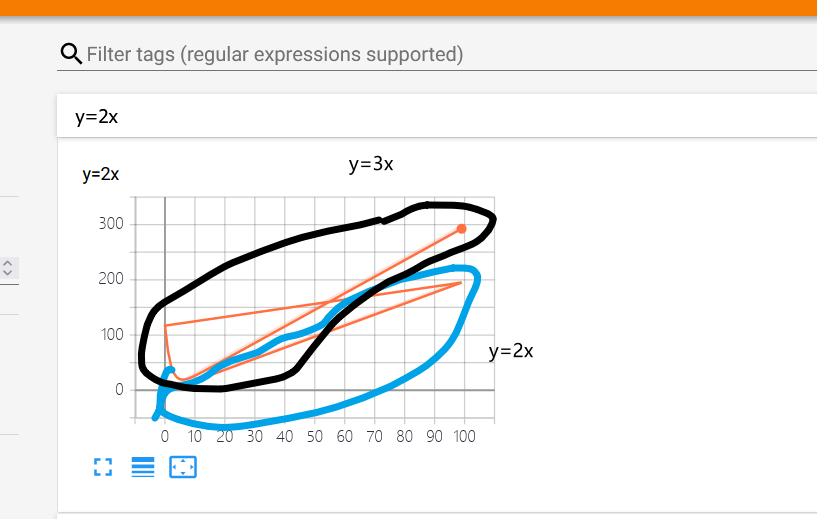

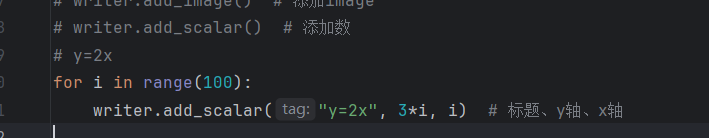

让title为y=2x，Y轴实际是3x

重新运行一下文件，刷新浏览器看看

说明每向 writer 中写入新的事件，也记录了上一个事件

解决办法

把logs文件夹下的所有文件删掉，程序删掉，重新开始

或者重新写一个子文件，即创建新的 SummaryWriter(“新文件夹”)

删掉logs下的文件，重新运行代码，在 Terminal 里按 Ctrl+C ，再输入命令：

tensorboard --logdir=logs --port=6007

就可以出现名字为y=2x，但实际纵坐标是y=3x数值的图像

以上即是显示 train_loss 的一个方式

建新的 SummaryWriter(“新文件夹”)

删掉logs下的文件，重新运行代码，在 Terminal 里按 Ctrl+C ，再输入命令：

tensorboard --logdir=logs --port=6007

就可以出现名字为y=2x，但实际纵坐标是y=3x数值的图像

以上即是显示 train_loss 的一个方式
