在相机和智能手机数字设备中，图像采集的过程涉及多个步骤，其中之一是通过对图像的DCT（离散余弦变换）系数进行量化，对图像进行修补和压缩。这个过程的目的是减少图像的数据量，以便在存储和传输过程中占用更少的空间和带宽。
让我们逐步解释这个过程的关键步骤：

1. 图像采集：相机和智能手机使用图像传感器来捕获场景中的光信号，并将其转换为数字图像。这是通过将光信号转换为电信号，并通过模数转换器（A/D转换器）将其转换为数字形式完成的。

2. 离散余弦变换（DCT）：DCT是一种将图像从空域转换为频域的方法。它将图像分解为一系列频率分量，其中低频分量代表图像中的平滑变化，而高频分量代表图像中的细节和纹理。

   • 空域转换为频域是指将图像或信号从在空间上的表示转换为在频率上的表示的过程。在空域表示中，图像或信号是通过其在空间上的像素或采样点的强度或振幅来描述的。而在频域表示中，图像或信号则通过其在不同频率上的成分来描述，即描述了不同频率的振幅和相位信息。

   • 空域中的图像或信号通常是在时域或空间域上采样的。例如，对于一个二维图像，空域表示是由像素组成的矩阵，每个像素代表图像在特定位置的强度或颜色。在空域中，我们可以直接观察到图像的空间分布和结构。

   • 然而，通过将图像或信号转换到频域，我们可以得到不同频率上的信息。这是通过应用一种数学变换来实现的，常见的变换之一是离散傅里叶变换（DFT）或快速傅里叶变换（FFT）。傅里叶变换将时域或空间域上的信号分解为一系列正弦和余弦函数的振幅和相位，这些函数代表了不同频率的成分。

   • 频域表示可以提供有关信号或图像的频率内容的详细信息。例如，在频域表示中，我们可以看到哪些频率成分对图像的主要结构和特征贡献最大，或者在信号处理中，我们可以观察到信号中的周期性和频率成分。这对于许多应用非常有用，比如图像压缩、滤波、去噪和频谱分析等。

   • 因此，空域转换为频域是一种将图像或信号从在空间上的表示转换为在频率上的表示的过程，通过这种转换可以获得信号或图像在不同频率上的信息和特征。.

3. DCT系数量化：在DCT变换后，得到的频率分量表示为一组DCT系数。量化是将这些系数映射到离散级别的过程，以减少数据的精度和表示范围。通过量化，可以降低系数的位数，从而减少图像所占用的存储空间。

   • DCT系数量化原理：

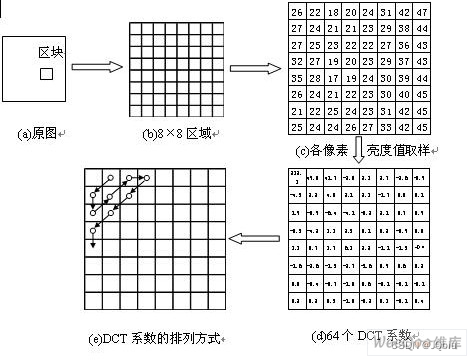

       1. DCT变换：首先，对输入的图像块进行DCT变换。DCT变换将图像块分解为一系列频率分量，其中低频分量表示图像中的平滑变化，而高频分量表示图像中的细节和纹理。

       2. 量化表：在量化之前，需要定义一个量化表。量化表是一个矩阵，其中包含了用于将DCT系数映射到离散级别的量化步长或量化级别。量化表中的每个元素代表了对应DCT系数的量化步长。

       3. 量化：将DCT系数与量化表相乘，然后对结果进行四舍五入取整。这将使DCT系数的值被映射到最接近的离散级别。量化过程中，对于高频分量，量化步长较大，会导致更多的信息丢失，从而实现压缩效果。

       4. 反量化：在解压缩时，将量化后的DCT系数乘以量化表中的对应元素，以还原原始的DCT系数。这个步骤是为了将压缩后的数据还原为近似原始的数据。

       量化的关键在于选择合适的量化表。不同的应用和压缩标准可能会使用不同的量化表，以达到所需的压缩比和视觉质量平衡。在图像和视频压缩中，常用的量化表是根据人类视觉系统的特性进行设计，以保留对人眼来说最敏感的信息。
       需要注意的是，量化的过程会引入压缩损失，因为一些细微的细节和高频信息被舍弃或减少了精度。因此，在量化过程中需要进行合理的权衡，以达到压缩比和视觉质量之间的平衡


4. 图像修补和压缩：在量化后，图像的DCT系数被压缩和编码，以减少存储空间和传输带宽的需求。常见的压缩算法如JPEG使用基于DCT的压缩方法。在这个过程中，图像被分成小的块，并对每个块的DCT系数进行压缩编码。这种编码方法可以在一定程度上保留图像的视觉质量，但可能会引入一些压缩伪影，如块伪影。

5. 块伪影网络（RAG）：块伪影是在图像压缩过程中出现的一种艺术ifacts，它表现为图像中的块状结构。为了减轻这种块伪影，可以使用块伪影网络（RAG）来对图像进行后处理。RAG是一种神经网络模型，旨在通过学习从压缩图像中去除块伪影，从而提高图像质量

总结起来，通过对图像的DCT系数进行量化、修补和压缩，可以减少图像的数据量，从而节省存储空间和传输带宽。然而，这个过程可能会引入一些压缩伪影，如块伪影。为了减轻这些伪影，可以使用块伪影网络（RAG）等后处理方法来提高图像质量。
