【图：GSM的语音被叫流程】

基本概念

MT（Mobile Terminate）：从MS收到寻呼消息后，到语音信道分配完毕。

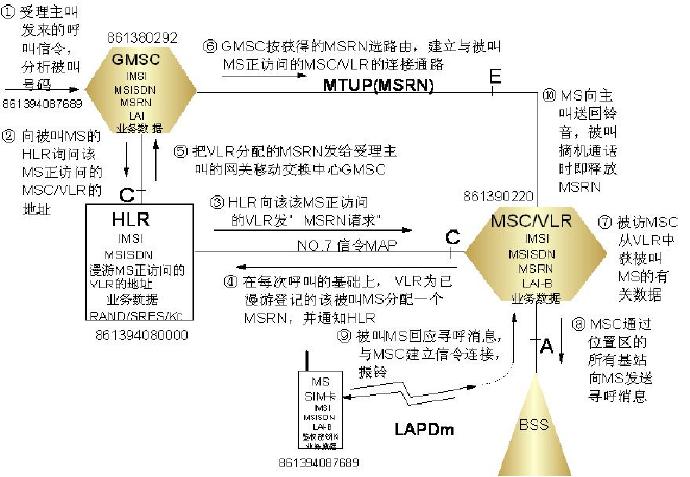

第一阶段：取被叫用户路由信息阶段

MSC根据MS发起呼叫携带的MSISDN（被叫号码）向被叫MS归属HLR【请求路由信息】（SRI：Sending Routing Information）；

HLR向VLR【请求漫游号码】（Providing MSRN Req）；

VLR找到空闲的MSRN，【回送被叫用户的漫游号码】（PROV MSRN Resp）；HLR向MSC回送被叫用户的路由信息（MSRN）。

MSC收到MSRN后，对被叫用户的路由信息进行分析，可以得到被叫用户端局的地址。然后进行话路接续，建立端到端的链路，漫游号码MSRN释放。



    注解：

--------------------------------------------------------------------------------------------

• 移动台作被叫时，其MSC通过与外界的接口收到初始化地址消息(IAI)。从这条消息的内容及MSC已经存在VLR中的记录，MSC可以取到如IMSI、请求业务类别等完成接续所需要的全部数据。
• MSC 然后对移动台发起寻呼，移动台接受呼叫并返回呼叫核准消息，此时移动台振铃。
• MSC在收到被叫移动台的呼叫校准消息后，会向主叫网方向发出地址完成(ADDRESS COMPLETE)消息(ACM)。

---------------------------------------------------------------------------------------------

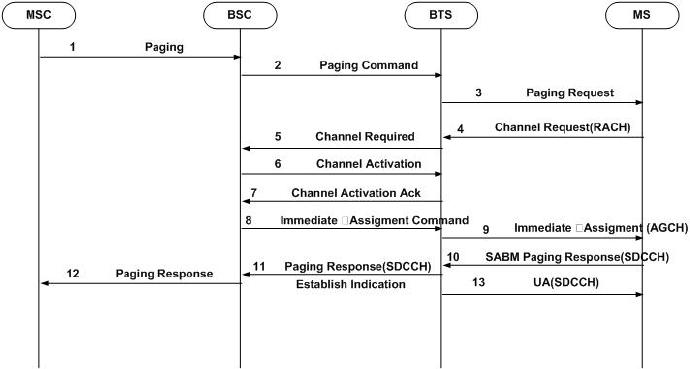

第二阶段：被叫接入阶段

被叫端MSC根据被叫的IMSI，在VLR中可以查询到相关的位置信息手机。这样MSC指挥BSC/BTS根据TMSI或IMSI在PCH信道上发送【寻呼消息】（Paging）。

MS在PCH信道上收到寻呼消息后，开始信道请求，信道激活，信道激活响应，立即指配，寻呼响应等一些列工作。经过这个阶段，手机和BTS（BSC）建立了暂时固定的关系。

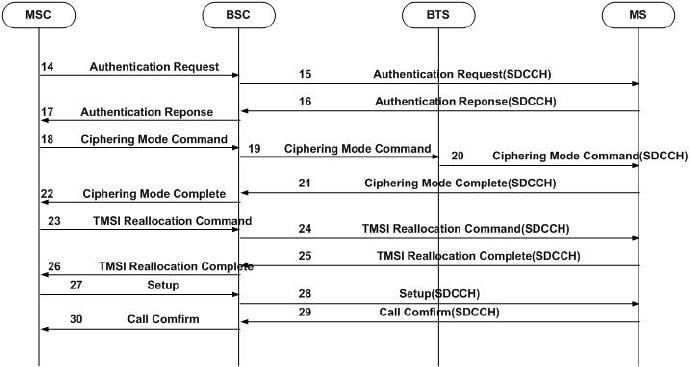

第三阶段：鉴权加密阶段

这部分同语音主叫流程，主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立。经过这个阶段，被叫用户的身份已经得到了确认，网络认为被叫用户是一个合法用户。

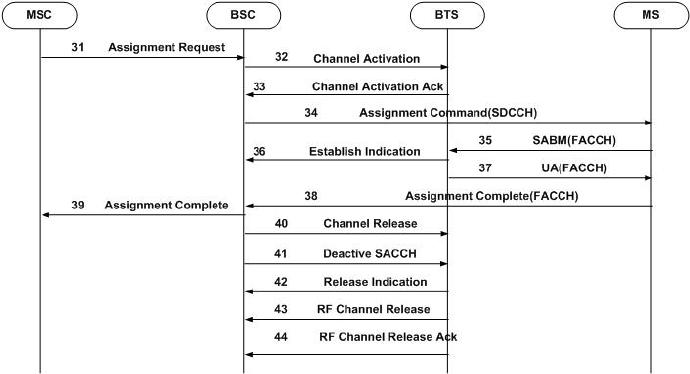

第四阶段：TCH指配阶段

主要包括：指配命令，指配完成。经过这个阶段，被叫用户的话音信道已经确定，被叫振铃，主叫听回铃音。如果这时被叫用户摘机，主被叫用户进入通话状态。

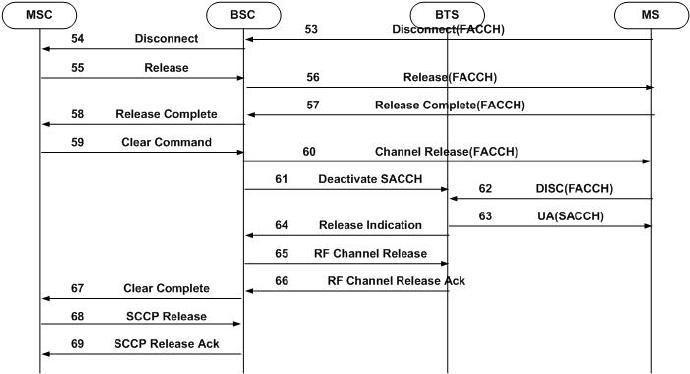

第五阶段：通话与拆线阶段

    1、用户摘机进入通话阶段。

    2、拆线阶段可能主叫发起，也可能被叫发起，流程基本类似：拆线，释放，释放完成。没有发起拆线的用户会听到忙音。

    3、释放完成，用户进入空闲状态。
