1.1.1 基本概念

当我们参与交通的时候, 通常会观察并猜测周围的交通参与者的行为, 比如说猜测对方是否会加速,变道等等. 基于这些猜测, 我们会进一步采取行动(比如减速避让)来避免潜在的危险. 对于自动驾驶系统, 预测其他交通参与者的行为, 由轨迹预测模块完成.

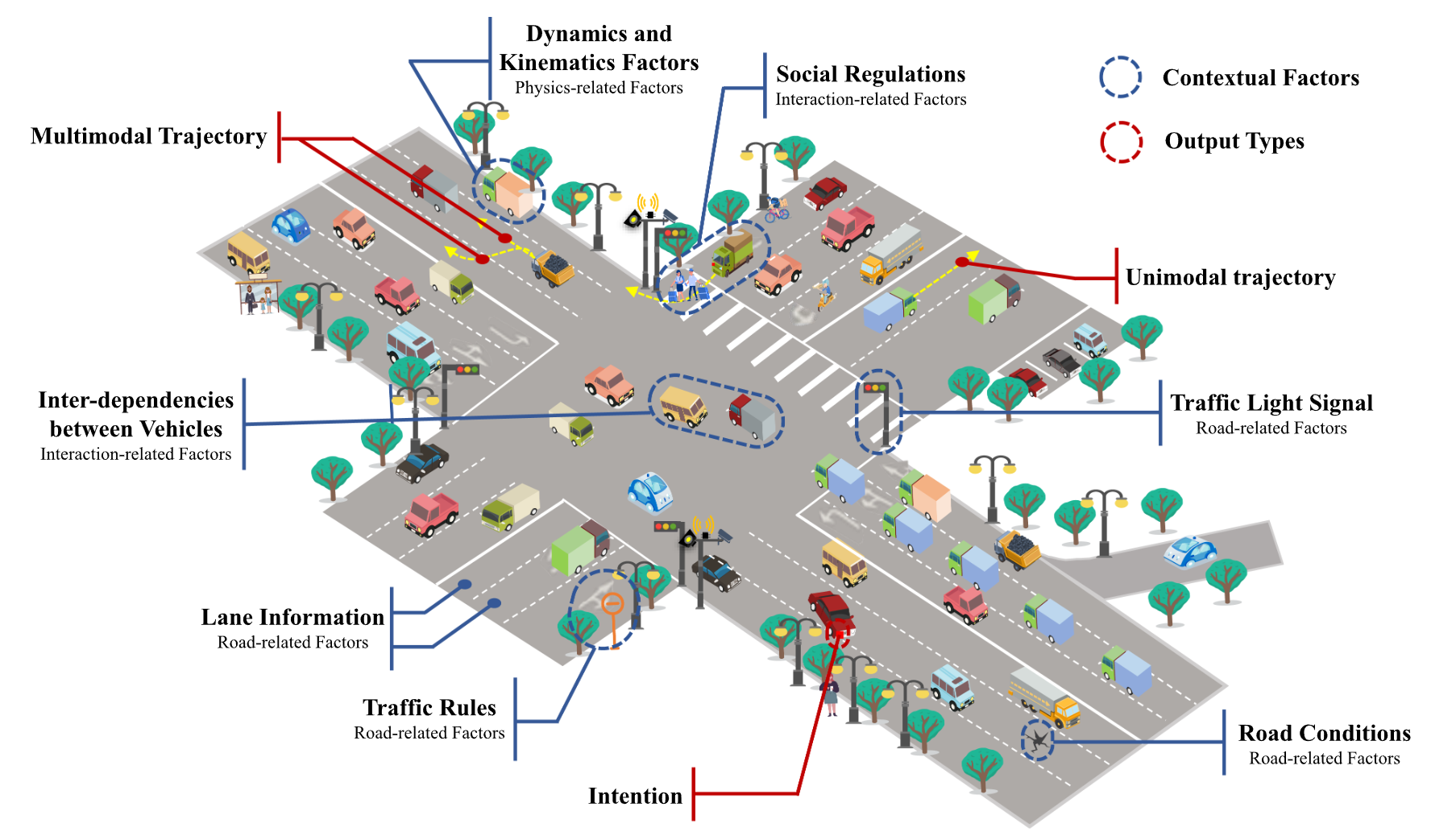

如上图所示, 轨迹预测的结果受到很多因素的影响:

• 交通参与者的数量和种类 (车辆, 自行车, 行人等)
• 交通参与者的相互影响 (Inter-dependencies between Vehicles， 即车辆之间 或者是车辆和行人之间的相互影响)
• 交通参与者与环境的相互影响 (图中红绿灯对参与者的影响等)
• 历史信息 (自车, 参与者过去的行为信息)
• 观测的不确定性
• 计算资源的多少

1.1.2 轨迹预测方法分类

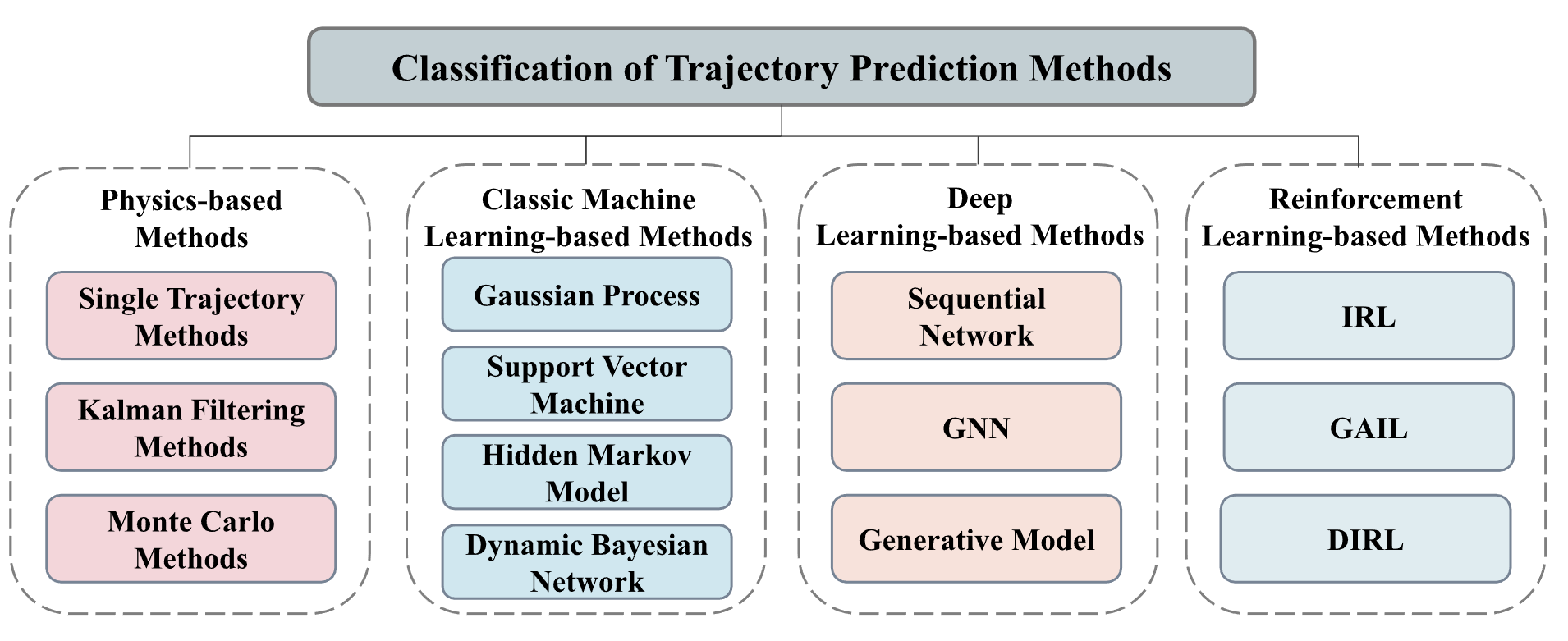

轨迹预测的方法, 大体可以分为这样几类:

1.1.2.1 基于物理学的预测方法

主要是指基于车辆的物理学来进行预测的方法, 包括基于车辆动力学模型, 车辆运动学模型. 动力学模型的预测方法可能会非常复杂, 但是对于预测方法来说, 复杂的动力学模型带来的效果提升非常有限. 在大部分情况下, 简单的运动学模型(通常使用自行车模型)即可满足预测需求.

基于物理学的预测是最早被使用, 同时也是最简单的预测方法. 主要的方法有:

• 恒速度预测方法
• 恒加速度预测方法
• 恒转向速度预测方法
• …

1.1.2.2 基于经典机器学习的预测方法

经典机器学习是采用数据驱动的预测方法, 主要通过挖掘数据特征来确定概率发布. 主要的方法有:

• 高斯过程(Gaussian Process)
• 支持向量机(SVM)
• 隐马尔科夫过程(HMM)
• 动态贝叶斯网络(Dynamic Bayesian Network)

1.1.2.3 基于深度学习的预测方法

在深度学习逐渐占据主流之后, 基于深度学习的预测方法也成了学界和业界最主流的预测方法.

因为深度学习不仅能考虑目标和环境的物理信息, 还能考虑到他们之间的交互信息, 这极大的提升了预测结果的质量. 这也是本课程主要讲解的预测方法, 主要有以下分类:

• 卷积神经网络(CNN)
• 循环神经网络(RNN)
• 图神经网络(GNN)
• 注意力机制

1.1.2.4 基于强化学习的预测方法

强化学习的预测方法一般是用来生成自车的预测轨迹, 大部分方法都基于马尔科夫过程(MDP)来最大化累计期望收益. 强化学习的预测方法能够更深入的考虑自车与目标的交互过程, 但是需要高昂的计算成本和训练时间.

• 逆强化学习(IRL)
• 深度逆强化学习(DIRL)

1.2 输入和输出定义

轨迹预测问题可以表述为: 给定场景信息, 基于交通参与者的历史状态, 预测他们未来的状态. 不管是基于物理学的方法, 还是基于深度学习, 强化学习的方法, 轨迹预测的输入输出大体都是类似的.

本节将定义轨迹预测的输入输出.

1.2.1 轨迹预测的输入

agent指交通参与者, 可以是预测目标本身, 也可以是预测目标附近的交通参与者.

首先我们将第$i$个agent在时刻$t$的状态, 定义为:

$${\mathbf{X}}_i^t=\left\{x_i^t,y_i^t,v_i^t,{\theta }_i^t,...\right\}$$

状态包括:$(x,y)$坐标, 速度, 航向角等等状态信息

• agent的历史状态信息

第$i$个agent的历史信息, 可以定义为:

$${\mathbf{HistoryX}}_i=\left\{X_i^{t-h},X_i^{t-h+1},\dots ,X_i^t\right\}$$

$h$代表历史时间步长, $X_i^{t-h}$代表当前时间之前$h$时间步长的状态, $X_i^t$代表当前时间的状态.

• 地图信息: lane

如果我们将折线定义为一组向量, 其中第$i$个线段的首末点构成向量:

$${\mathbf{vec}}_i=\left\{x_i^{end}-x_i^{start},y_i^{end}-y_i^{start}\right\}$$

那么lane可以定义为:

$${\mathbf{Lane}}_j=\left\{{central\_vec}_j,{left\_vec}_j,{right\_vec}_j,turn\_typ{e}_j,v_{limit},...\right\}$$

${central\_vec}_j,{left\_vec}_j,{right\_vec}_j$分别代表中心线, 左边界和右边界对应的向量.

$turn\_typ{e}_j$代表lane的属性:直行, 左转, 右转等等

$v_{limit}$代表lane的最高限速

也可以加入lane的曲率等其他信息

• 地图信息: 特殊区域

地图存在一些特殊的区域, 比如说人行道crosswalk, 禁停区等等, 可以用多边形(n个$vec$)表达边界:

polygonj={vec1,vec2,...vecn} {polygon}_j=\left\{{vec}_1,{vec}_2,...{vec}_n\right\} polygonj​={vec1​,vec2​,...vecn​}

这样我们可以定义特殊区域为:

$${\mathbf{Zone}}_j=\left\{{polygon}_j,polygon\_type\right\}$$

• 地图信息: 红绿灯

t时刻的红绿灯信息定义为:

$${\mathbf{Lights}}_j^t=\left\{position,light\_typ{e}^t\right\}$$

$position$是指红绿灯的位置

$light\_type$指红绿灯的状态: 红灯, 绿灯, 黄灯等等

1.2.2 轨迹预测的输出

• 预测轨迹

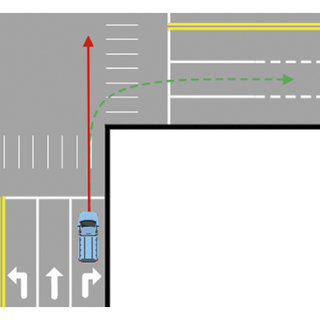

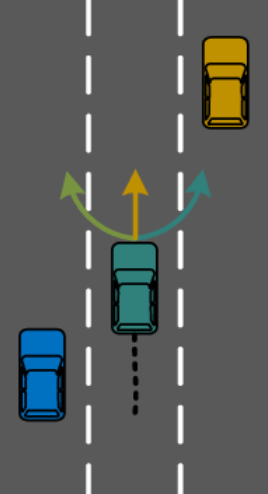

一般而言, 轨迹预测会输出一条或者多条时间序列下的离散点集, 也就是轨迹. 当输出轨迹不止1条时, 称之为多模态. 如图目标车辆有红色和绿色两条预测轨迹:

将第$i$个agent的第$j$条预测轨迹定义为:

$${\mathbf{Y}}_i^j=\left\{X_i^{t+1},X_i^{t+2},\dots ,X_i^{t+t_f}\right\}$$

$t_f$代表预测轨迹的时间步长数.

• 意图

有一些预测方法, 也可以输出目标的行为意图(intention), 比如说cut-in,换道等.

参考论文:

• Huang, Yanjun, et al. “A survey on trajectory-prediction methods for autonomous driving.” IEEE Transactions on Intelligent Vehicles 7.3 (2022): 652-674.
