代码属性图(CPG)

简介

代码属性图是一种用于描述程序代码结构和属性的图形表示方式。它将程序代码中的各种元素（如类、函数、变量等）以节点的形式表示，节点之间的连接则表示它们之间的关系。简单来说就是由AST，CFG，PDG整合而成的一种数据架构。

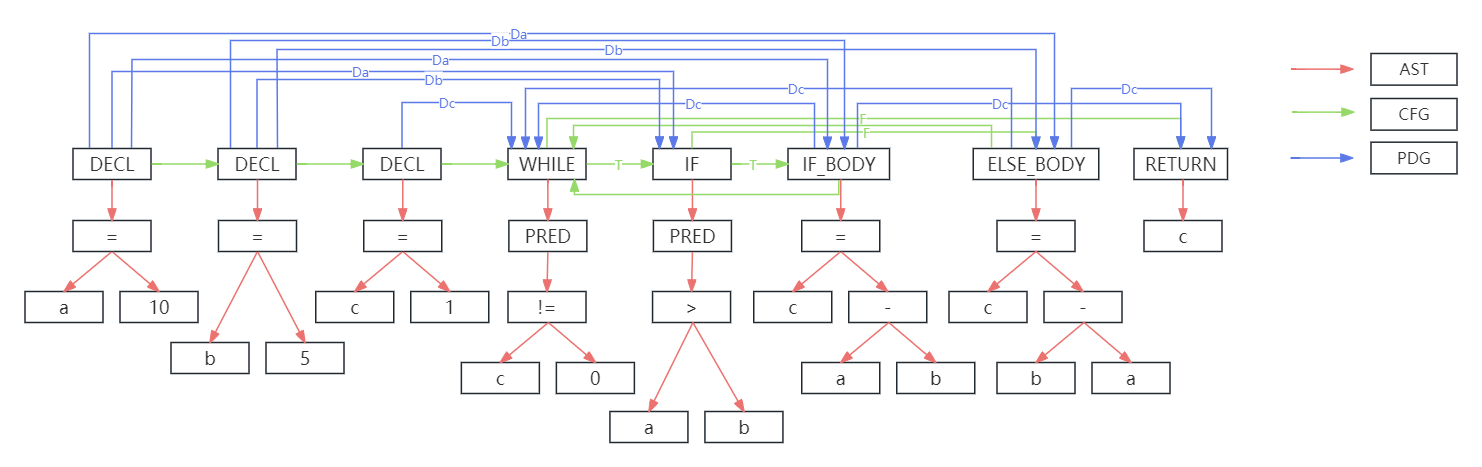

示例

a = 10		# 1
b = 5		# 2
c = 1		# 3
while c != 0:		# 4
	if a > b:		# 5
		c = a - b		# 6
	else:
		c = b - a		# 7
return c		# 8

优缺点

优点

1. 综合性：代码属性图综合了程序代码的结构、属性和关系信息，使得代码的理解和分析更加全面和深入。
2. 可视化：代码属性图以图形化的形式展示代码结构和属性，使得程序员可以通过直观的方式来理解和分析代码，提高了可视化程度。
3. 丰富的信息：代码属性图可以包含丰富的代码属性信息，例如变量类型、函数调用关系、依赖关系等，有助于进行静态分析和优化。
4. 灵活性：属性图可以很容易地扩展，以包含程序分析所需的额外信息，如数据依赖关系、访问路径等。
   便于分析：属性图提供了一种直观的方式来表示程序的属性，这有助于分析程序的行为和潜在问题。
5. 支持自动化分析：属性图可以被用来驱动自动化程序分析工具，这些工具可以用来检测代码中的问题，并提供改进建议。

缺点

1. 复杂度：代码属性图的构建和解析通常需要一定的技术和工程成本，特别是对于大型复杂的代码项目来说，可能会导致代码属性图的复杂度较高，不易于直观理解和分析。
2. 抽象度：代码属性图通常是基于抽象语法树或其他中间表示形式生成的，可能会丢失一些细节信息，导致对代码行为的理解不够全面。
3. 局限性：代码属性图的表示方式可能无法完全反映程序的动态特性和运行时行为，例如异常处理、多线程等，因此在某些情况下可能不够准确或完整。
4. 可维护性：对于代码属性图的维护和更新需要与代码的同步，一旦代码发生修改，代码属性图也需要相应地进行更新和维护，维护成本较高。
5. 难以理解：对于非专业人士来说，属性图可能会显得难以理解，特别是当图中包含大量的节点和边时。

代码属性图作为一种强大的代码分析工具，在代码理解、静态分析和优化等方面具有重要作用，但在构建成本和维护成本方面存在一定挑战。
