1.2 参数计算

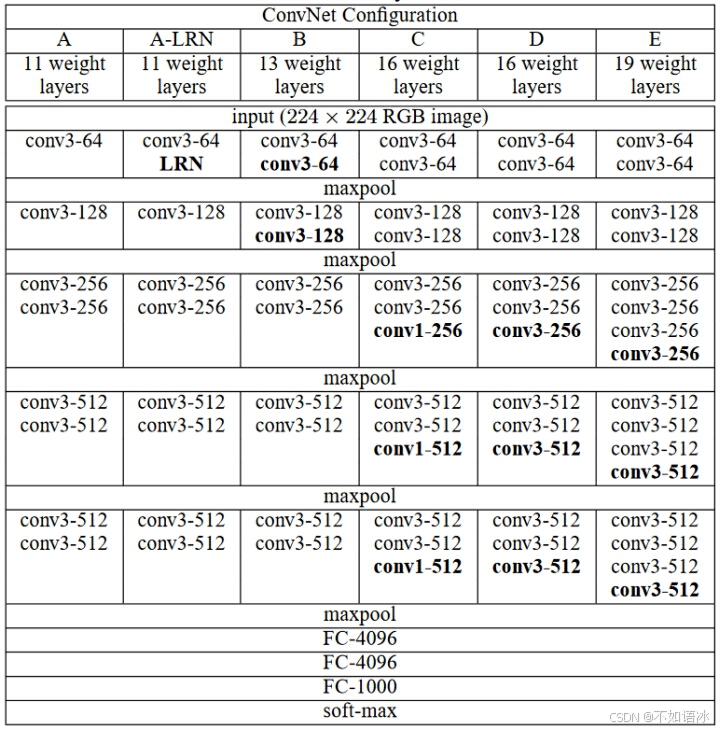

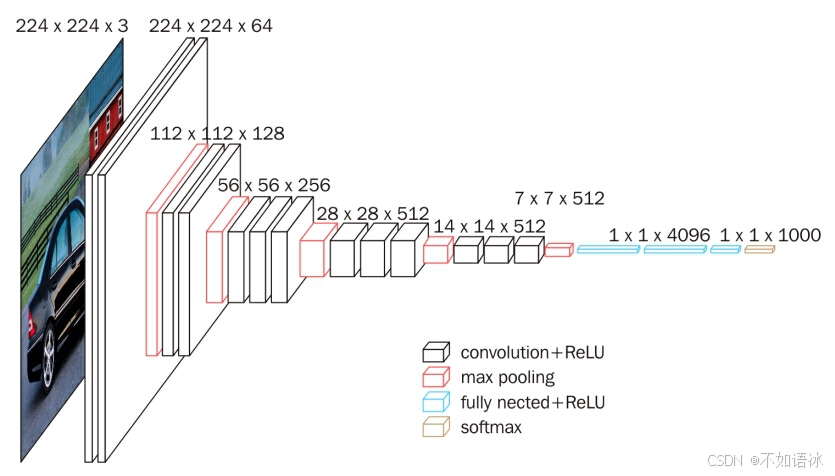

以VGG-16为例，

由上表可以看出以下几点：

（1）本层的卷积核的意义是，上一层的特征图经过本层的卷积核得到本层的特征图；

（2）前面已经讲过，输出通道数就是卷积核的组数，每组卷积核数对应上层的输入通道数，所以卷积核参数应该是kernel_size*kernel_size*in_channels*out_channels。

（3）此外，卷积核也有参数偏置项，对应的是卷积核输出通道数。所以每个通道卷积核对输入通道的特征图加权求和操作之后，再加上一个常数项，偏置项在激活函数之前。

（4）池化层不涉及参数；

（5）在进入全连接层之前，需要将前面的特征图展平，即7*7*512=25088。

（6）这里可以更直观地看到，全连接层的参数量是巨大的，占了整个网络参数的一多半。

神经元数量是图像的尺度信息，是计算时占用内存的空间大小（memory）；参数数量对于卷积层是卷积核的尺寸，通道数与数量计算得到的，对于全连接层则是前后两层神经元的数量的乘积。

VGG16具有如此之大的参数数目，可以预期它具有很高的拟合能力；但同时缺点也很明显：

• 即训练时间过长，调参难度大。
• 需要的存储容量大，不利于部署。例如存储VGG16权重值文件的大小为500多MB，不利于安装到嵌入式系统中。

2亮点与贡献

2.1、小卷积核和多卷积子层

VGG使用多个较小卷积核（3x3）的卷积层代替一个卷积核较大的卷积层，一方面可以减少参数，另一方面相当于进行了更多的非线性映射，可以增加网络的拟合/表达能力。

VGG的作者认为两个3x3的卷积堆叠获得的感受野大小，相当一个5x5的卷积；而3个3x3卷积的堆叠（卷积核级联）获取到的感受野相当于一个7x7的卷积。这样可以增加非线性映射，也能很好地减少参数（例如7x7的参数为49个，而3个3x3的参数为27）。

2.2、小池化核

相比AlexNet的3x3的池化核，VGG全部采用2x2的池化核。

2.3 通道数多

VGG网络第一层的通道数为64，后面每层都进行了翻倍，最多到512个通道，通道数的增加，使得更多的信息可以被提取出来。每一层通道相当于提取一种特征信息。

2.4、层数更深、特征图更宽

由于卷积核专注于扩大通道数、池化专注于缩小宽和高，使得模型架构上更深更宽的同时，控制了计算量的增加规模。

2.5优缺点

VGG优点：

• VGGNet的结构非常简洁，整个网络都使用了同样大小的卷积核尺寸（3x3）和最大池化尺寸（2x2）。
• 几个小滤波器（3x3）卷积层的组合比一个大滤波器（5x5或7x7）卷积层好：
• 验证了通过不断加深网络结构可以提升性能。

VGG缺点：

从参数计算那节可以看出，VGG耗费更多计算资源，并且使用了更多的参数（这里不是3x3卷积的锅），导致更多的内存占用（140M）。其中绝大多数的参数都是来自于第一个全连接层。且VGG有3个全连接层。

3. 代码

model.py

import torch
from torch import nn
import torch.nn.functional as F
import random

# 定义VGG网络模型
# VGG（子类）继承nn.Module（父类）
class VGG(nn.Module):
    # 子类继承中重新定义Module类的__init__()和forward()函数，这也是网络模型必须包含的两个函数
    #init 类的init函数里传需要预定义的实参数，类里的其它函数也可以使用，这里可以定义一些类的其它函数或变量
    # features：make_features(cfg: list)生成提取特征的网络结构，这里是将重复的网络层抽象出统一的结构，可以直接改变参数生成不同的网络层
    # num_classes：需要分类的类别个数
    # init_weights：是否对网络进行权重初始化
    def __init__(self,features,num_classes=1000,init_weights=False):
        # super：引入父类的初始化方法给子类进行初始化
        super(VGG,self).__init__()
        # 生成提取特征的网络结构,这里直接调用传来的参数features
        self.features=features
        # 生成分类的网络结构
        # Sequential：自定义顺序连接成模型，生成网络结构
        #网络层的一种组织形式，连续形，和前面直接按照顺序排列网络层相同，这里利用Sequential将网络层组织起来
        self.classifier=nn.Sequential(
            # 这里等价于前面Lenet和Alexnet介绍的init里初始化网络层，只不过这里没有将网络层赋给某个变量，而是统一保存后将其赋给classifier
            # Dropout：随机地将输入中50%的神经元激活设为0，即去掉了一些神经节点，防止过拟合
            nn.Dropout(p=0.5),
            nn.Linear(in_features=7*7*512,out_features=4096),
            # ReLU(inplace=True)：将tensor直接修改，不找变量做中间的传递，节省运算内存，不用多存储额外的变量
            nn.ReLU(inplace=True),

            nn.Dropout(p=0.5),
            nn.Linear(in_features=4096,out_features=4096),
            nn.ReLU(inplace=True),

            nn.Dropout(p=0.5),
            nn.Linear(in_features=4096, out_features=num_classes),
        )
        # 如果为真，则对网络参数进行初始化
        if init_weights:
            self._initialize_weights()

    # 在init函数里还根据传入的参数判断是否网络参数初始化，这个是LeNet和AlexNet代码里未体现的，但是好的参数初始化可以提高网络效果，加快网络收敛
    # 网络参数初始化的方法前面已经介绍过，这里使用其中一种xaiver

    def _initialize_weights(self):
        # 初始化需要对每一个网络层的参数进行操作，所以利用继承nn.Module类中的一个方法:self.modules()遍历返回所有module
        for m in self.modules():
            # isinstance(object, type)：如果指定对象是指定类型，则isinstance()函数返回True
            # 如果是卷积层
            if isinstance(m, nn.Conv2d):
                # 首先是对权重参数进行初始化，uniform_(tensor, a=0, b=1)：服从~U(a,b)均匀分布，进行初始化
                nn.init.xavier_uniform_(m.weight)
                # 然后如果存在偏置参数，一般将其初始化为0
                if m.bias is not None:
                    nn.init.constant_(m.bias, 0)
            # 如果是全连接层
            elif isinstance(m, nn.Linear):
                # 权重参数正态分布初始化
                nn.init.xavier_uniform_(m.weight)
                # 偏置参数初始化为0
                nn.init.constant_(m.bias, 0)

    # 处理好网络层的定义和网络参数的初始化，便可以和前面那样利用forward()函数定义前向传播过程， 描述各层之间的连接关系
    def forward(self, x):
        # 将数据输入至提取特征的网络结构，N x 3 x 224 x 224，最笨的方法是按照之前学习的，将所有网络层一一列出来，但这样一方面太过冗杂，另一方面灵活性太差。
        x = self.features(x)
        # N x 512 x 7 x 7
        # 图像经过提取特征网络结构之后，得到一个7*7*512的特征矩阵，进行展平
        # Flatten()：将张量（多维数组）平坦化处理，神经网络中第0维表示的是batch_size，所以Flatten()默认从第二维开始平坦化
        x = torch.flatten(x, start_dim=1)
        # 将数据输入分类网络结构，N x 512*7*7
        x = self.classifier(x)
        return x

#init函数里直接利用传入的参数定义了特提取网络，这里要定义如何创建,
# 之所以单独用一个函数定义，是因为vgg有多种配置，需要根据配置创建不同的网络结构，而配置则是用列表逐一描述了网络层的类型和通道数
# 定义cfgs字典文件，每一个key-value对代表一个模型的配置文件，在模型实例化时，我们根据选用的模型名称key，将对应的值-配置列表作为参数传到函数里
# 如：VGG11代表A配置，也就是一个11层的网络， 数字代表卷积层中卷积核的个数，'M'代表池化层
# 通过函数make_features(cfg: list)生成提取特征网络结构
cfgs = {
    'vgg11': [64, 'M', 128, 'M', 256, 256, 'M', 512, 512, 'M', 512, 512, 'M'],
    'vgg13': [64, 64, 'M', 128, 128, 'M', 256, 256, 'M', 512, 512, 'M', 512, 512, 'M'],
    'vgg16': [64, 64, 'M', 128, 128, 'M', 256, 256, 256, 'M', 512, 512, 512, 'M', 512, 512, 512, 'M'],
    'vgg19': [64, 64, 'M', 128, 128, 'M', 256, 256, 256, 256, 'M', 512, 512, 512, 512, 'M', 512, 512, 512, 512, 'M'],
}
def make_features(cfg:list):
    #首先定义一个保存网络结构的空列表
    layers=[]
    #根据最初的输入图像通道数定义，一般是RGB 3通道
    in_channels=3
    #然后遍历配置表，根据遇到的情况（池化层还是卷积层）增加不同的网络层结构
    for v in cfg:
        # 如果列表的值是M字符，说明该层是最大池化层
        if v=="M":
            # 创建一个最大池化层，在VGG中所有的最大池化层的kernel_size=2，stride=2
            layers+=[nn.MaxPool2d(kernel_size=2,stride=2)]
        # 否则是卷积层
        else:
            # 在Vgg中，所有的卷积层的kernel_size=3,padding=1，stride=1
            conv2d=nn.Conv2d(in_channels, v, kernel_size=3, stride=1,padding=1)
            # 将卷积层和ReLU放入列表
            layers+=[conv2d,nn.ReLU(True)]
            #网络列表每加一层，本层输入通道数都要改成上层的输出通道数
            in_channels=v
    # 将列表通过非关键字参数的形式返回，*layers可以接收任意数量的参数
    return nn.Sequential(*layers)


#vgg实例化和LeNet,AlexNet有点不同，因为要先手动选择网络名称，以VGG16为例，定义如下
# **kwargs表示可变长度的字典变量，在调用VGG函数时传入的字典变量
def vgg(model_name="vgg16",**kwargs):
    # 如果model_name不在cfgs，序会抛出AssertionError错误，报错为参数内容“ ”
    assert model_name in cfgs, "Warning: model number {} not in cfgs dict!".format(model_name)
    cfg=cfgs[model_name]
    # 这个字典变量包含了分类的个数以及是否初始化权重的布尔变量
    model=VGG(make_features(cfg),**kwargs)
    return model

# 测试代码
        # 每个python模块（python文件）都包含内置的变量 __name__，当该模块被直接执行的时候，__name__ 等于文件名（包含后缀 .py ）
        # 如果该模块 import 到其他模块中，则该模块的 __name__ 等于模块名称（不包含后缀.py）
        # “__main__” 始终指当前执行模块的名称（包含后缀.py）
        # if确保只有单独运行该模块时，此表达式才成立，才可以进入此判断语法，执行其中的测试代码，反之不行
if __name__=="__main__":
    x=torch.randn([1,3,224,224])
    model=vgg("vgg16")
    model_name = "vgg16"
    #model = vgg(model_name=model_name, num_classes=7, init_weights=True)
    y=model(x)
    print(y.size())

train.py

#从自己创建的models库里导入VGG模块
#import VGG 仅仅是把VGG.py导入进来,当我们创建VGG的实例的时候需要通过指定VGG.py中的具体类.
#例如:我的VGG.py中的类名是VGG,则后面的模型实例化VGG需要通过**VGG.VGG()**来操作
#还可以通过 from 还可以通过 from VGG import * 直接把VGG.py中除了以 _ 开头的内容都导入
from models.cv.VGG import *
# torchvision：PyTorch的一个图形库，服务于PyTorch深度学习框架的，主要用来构建计算机视觉模型
# transforms：主要是用于常见的一些图形变换
# datasets：包含加载数据的函数及常用的数据集接口
from  torchvision import transforms
from  torchvision.datasets import ImageFolder
from torch.utils.data import DataLoader
# os：operating system（操作系统），os模块封装了常见的文件和目录操作
import os
#导入画图的库，后面将主要学习使用axes方法来画图
import matplotlib.pyplot as plt


# 设置数据转化方式，如数据转化为Tensor格式，数据切割等
# Compose()：将多个transforms的操作整合在一起
# ToTensor(): 将numpy的ndarray或PIL.Image读的图片转换成形状为(C,H, W)的Tensor格式，且归一化到[0,1.0]之间
#compose的参数为列表[]
train_transform=transforms.Compose([
# RandomResizedCrop(224)：将给定图像随机裁剪为不同的大小和宽高比，然后缩放所裁剪得到的图像为给定大小
    transforms.RandomResizedCrop(224),
# RandomVerticalFlip()：以0.5的概率竖直翻转给定的PIL图像
    transforms.RandomHorizontalFlip(),
    # ToTensor()：数据转化为Tensor格式
    transforms.ToTensor(),
# Normalize()：将图像三个通道的像素值归一化到[-1,1]之间，使模型更容易收敛
    transforms.Normalize([0.5,0.5,0.5],[0.5,0.5,0.5])
])
test_transform=transforms.Compose([transforms.Resize((224, 224)),
                    transforms.ToTensor(),
                    transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))])

#ImageFolder(root, transform``=``None``, target_transform``=``None``, loader``=``default_loader)
#root 指定路径加载图片;  transform：对PIL Image进行的转换操作，transform的输入是使用loader读取图片的返回对象
#target_transform：对label的转换   loader：给定路径后如何读取图片，默认读取为RGB格式的PIL Image对象
#label是按照文件夹名顺序排序后存成字典，即{类名:类序号(从0开始)}，一般来说最好直接将文件夹命名为从0开始的数字，举例来说，两个类别，
#狗和猫，把狗的图片放到文件夹名为0下；猫的图片放到文件夹名为1的下面。
# 这样会和ImageFolder实际的label一致， 如果不是这种命名规范，建议看看self.class_to_idx属性以了解label和文件夹名的映射关系
#python中\是转义字符，Windows 路径如果只有一个\，会把它识别为转义字符。
#可以用r''把它转为原始字符，也可以用\\,也可以用Linux的路径字符/。
train_dataset=ImageFolder(r"E:\计算机\data\fer2013_数据增强版本\train",train_transform)
test_dataset=ImageFolder(r"E:\计算机\data\fer2013_数据增强版本\test",test_transform)

# DataLoader：将读取的数据按照batch size大小封装并行训练
# dataset (Dataset)：加载的数据集
# batch_size (int, optional)：每个batch加载多少个样本(默认: 1)
# shuffle (bool, optional)：设置为True时会在每个epoch重新打乱数据(默认: False)
train_dataloader=DataLoader(train_dataset,batch_size=32,shuffle=True)

test_dataloader=DataLoader(test_dataset,batch_size=32,shuffle=True)

device='cuda' if torch.cuda.is_available() else 'cpu'

model_name="vgg16"
#model=vgg(model_name=model_name,num_classes=7,init_weights=True).to(device)
model=vgg(model_name=model_name,num_classes=7,init_weights=True).to(device)
# 定义损失函数（交叉熵损失）
loss_fn=nn.CrossEntropyLoss()
# 定义adam优化器
# params(iterable)：要训练的参数，一般传入的是model.parameters()
# lr(float)：learning_rate学习率，也就是步长，默认：1e-3
# momentum(float, 可选)：动量因子（默认：0），矫正优化率
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
# 迭代次数（训练次数）
epochs = 30
# 用于判断最佳模型
best_acc = 0.0
# 最佳模型保存地址
save_path = './{}Net.pth'.format(model_name)
train_steps = len(train_dataloader)

def train(train_dataloader,model,loss_fn,optimizer):
    loss,acc,n=0.0,0.0,0
    # dataloader: 传入数据（数据包括：训练数据和标签）
    # enumerate()：用于将一个可遍历的数据对象(如列表、元组或字符串)组合为一个索引序列，一般用在for循环当中
    # enumerate返回值有两个：一个是序号，一个是数据（包含训练数据和标签）
    # x：训练数据（inputs）(tensor类型的），y：标签（labels）(tensor类型的）
    #和dataloader结合使用时返回数据下标是batch（在创建dataloader时会把batch size作为参数传入），
    # 从0开始，最大数为样本总数除以batch size大小，数据是一batch的数据和标签
    for batch,(x,y) in enumerate(train_dataloader):
        x,y=x.to(device),y.to(device)
        output=model(x)
        cur_loss=loss_fn(output,y)
        # torch.max(input, dim)函数
        # input是具体的tensor，dim是max函数索引的维度，0是每列的最大值，1是每行的最大值输出
        # 函数会返回两个tensor，第一个tensor是每行的最大值；第二个tensor是每行最大值的索引
        _,pred=torch.max(output,axis=1)
        # 计算每批次的准确率
        # output.shape[0]一维长度为该批次的数量
        # torch.sum()对输入的tensor数据的某一维度求和
        cur_acc=torch.sum(pred==y)/output.shape[0]
        # 清除过往梯度值，防止上个batch的数据的梯度值累积
        optimizer.zero_grad()
        cur_loss.backward()
        optimizer.step()
        loss+=cur_loss.item()
        acc+=cur_acc.item()
        n=n+1
    train_loss=loss/n
    train_acc=acc/n
    print('train_loss==' + str(train_loss))
    # 计算训练的准确率
    print('train_acc' + str(train_acc))
    return train_loss, train_acc

#测试函数里参数无优化器，不需要再训练，只需要测试和验证即可
def test(test_dataloader,model,loss_fn):
    loss,acc,n=0.0,0.0,0
    # with torch.no_grad()：将with语句包裹起来的部分停止梯度的更新，从而节省了GPU算力和显存，但是并不会影响dropout和BN层的行为
    with torch.no_grad():
        for batch,(x,y) in enumerate(test_dataloader):
            x,y=x.to(device),y.to(device)
            output=model(x)
            cur_loss=loss_fn(output,y)
            _,pred=torch.max(output,axis=1)
            cur_acc=torch.sum(pred==y)/output.shape[0]
            optimizer.zero_grad()
            cur_loss.backward()
            optimizer.step()
            loss+=cur_loss.item()
            acc+=cur_acc.item()
            n=n+1
        test_loss=loss/n
        test_acc=acc/n
        print('test_loss==' + str(test_loss))
        # 计算训练的准确率
        print('test_acc' + str(test_acc))
        return test_loss, test_acc

def matplot_loss(train_loss, test_loss):
    fig, ax = plt.subplots(1, 1)
    # 参数label = ''传入字符串类型的值，也就是图例的名称
    ax.plot(train_loss, label='train_loss')
    ax.plot(test_loss, label='test_loss')
    # loc代表了图例在整个坐标轴平面中的位置（一般选取'best'这个参数值）
    ax.legend(loc='best')
    ax.set_xlabel('loss')
    ax.set_ylabel('epoch')
    ax.set_title("训练集和验证集的loss值对比图")
    plt.show()

    # 准确率


def matplot_acc(train_acc, test_acc):
    fig, ax = plt.subplots(1, 1)
    ax.plot(train_acc, label='train_acc')
    ax.plot(test_acc, label='test_acc')
    ax.legend(loc='best')
    ax.set_xlabel('acc')
    ax.set_ylabel('epoch')
    ax.set_title("训练集和验证集的acc值对比图")
    plt.show()

epochs=20
min_acc=0.0

loss_train=[]
acc_train=[]
loss_test=[]
acc_test=[]

for t in range(epochs):
    #不同的优化函数不同的使用方法
   # lr_scheduler.step()
    print(f"{t+1}\n------")
    train_loss,train_acc=train(train_dataloader,model,loss_fn,optimizer)
    test_loss,test_acc=test(test_dataloader,model,loss_fn)
    loss_train.append(train_loss)
    acc_train.append(train_acc)
    loss_test.append(test_loss)
    acc_test.append(test_acc)

    if test_acc>min_acc:
        folder="save_model"
        if not os.path.exists(folder):
            os.mkdir(folder)
        min_acc=test_acc
        print(f"保存{t+1}轮")
        #torch.save(model.state_dict(),path)只保存模型参数，推荐使用的方式
        torch.save(model.state_dict(),"save_model/vgg-best-model.pth")
    if t==epochs-1:
        torch.save(model.state_dict(), '../save_model/alexnet-best-model.pth')
matplot_loss(loss_train,loss_test)
matplot_acc(acc_train,acc_test)

参考资料

[1]《动手学深度学习》 — 动手学深度学习 2.0.0 documentation

[2]Simonyan, K., & Zisserman, A. (2014). Very deep convolutional networks for large-scale image recognition. arXiv preprint arXiv:1409.1556.

[3]https://www.cnblogs.com/fusheng-rextimmy/p/15452248.html
