OctoSPI FLASH Memory和HexaSPI PSRAM Memory

点击查看官方文档

在STM32微控制器中，OctoSPI和HexaSPI是两种不同的高速串行接口，它们用于连接外部存储器，如FLASH和PSRAM。以下是关于这两种接口的一些信息：

• OctoSPI Flash Memory是一种高速串行闪存，它支持八数据线的通信，从而允许高吞吐量的数据传输。OctoSPI是一种比传统的Quad SPI（四数据线）更进一步的接口技术，它通过增加数据线的数量来提高数据传输速率。

• HexaSPI (HSPI) 是一种高速串行接口，用于连接外部设备如PSRAM（Pseudo SRAM）。PSRAM是一种性能介于SRAM和传统闪存之间的非易失性存储器，它提供了比闪存更快的读写速度，同时比SRAM有更大的存储容量和更低的成本。

1. HexaSPI PSRAM Memory：
   • HexaSPI是一种串行接口，它支持六条数据线，用于连接PSRAM（伪静态随机存取存储器），提供比传统SRAM更快的读写速度和更大存储容量1011。
   • PSRAM是一种性能较高的存储技术，它结合了SRAM的快速访问时间和DRAM的成本效益，适用于需要高带宽和大容量内存的应用，如图形显示和高速数据处理1011。
2. OctoSPI Flash Memory：
   • OctoSPI接口支持八条数据线，用于连接NOR Flash存储器，它提供了高速的数据传输能力，适合需要快速启动和数据存储的应用112。
   • OctoSPI接口向下兼容，支持Single-SPI, Dual-SPI, Quad-SPI，并且支持HyperBus协议，能够提供更高的性能，如快速引导、图形显示和实时XIP（执行时编程）应用112。

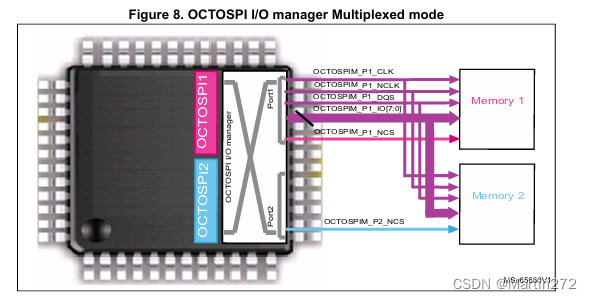

   • 除了STM32L5系列只有一个OCTOSPI接口，其他目前支持的都多达2个接口，刚好适合同时扩展Flash和RAM的应用，用来做UI设计，驱动LCD再适合不过了。

3. 技术特点：
   • 两者都旨在通过高速串行接口提高数据传输速率，但它们连接的存储器类型不同：HexaSPI连接PSRAM，而OctoSPI连接Flash Memory。
   • OctoSPI Flash Memory通常用于需要非易失性存储的应用，而HexaSPI PSRAM Memory则适用于需要快速读写操作的场合。
4. 应用场景：
   • HexaSPI PSRAM Memory适用于需要快速响应的应用，如高端图形界面、实时数据处理等。
   • OctoSPI Flash Memory适用于需要大量非易失性存储的应用，如操作系统和应用程序的存储、固件更新等。
5. 微控制器支持：
   • STM32U5系列微控制器中新增了HexaSPI总线接口，可以连接到PSRAM和OSPI FLASH等外部设备210。
   • STM32L4+、STM32L5、STM32H7A3/7B3等系列微控制器支持OctoSPI接口，允许连接到高速的外部存储器112。
