封装库路径的指定

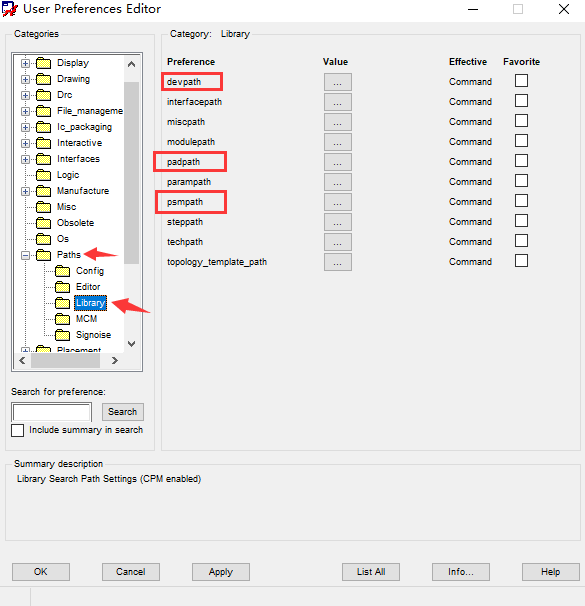

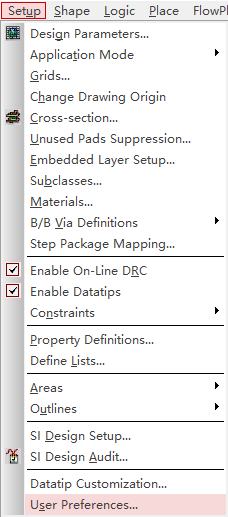

Setup-User Perference-Paths-Library中zhi’dzhid
在这里插入图片描述
特别关注一下三个路径:

  • devpath:用于第三方网表(other方式导出的网表),由于通常只用第一方网表,所以其实这项可以不管。
  • padpath:PCB封装的焊盘存放的路径
  • psmpath:PCB封装焊盘中使用的Flash文件、PCB封装焊盘使用的Shape文件等内容存放的路径。

dra文件为图形文件,
pad为焊盘文件,
ssm是shape symbol,
psm是package symbol

在路径中添加需要调用的器件库的位置。
在这里插入图片描述

网表导入

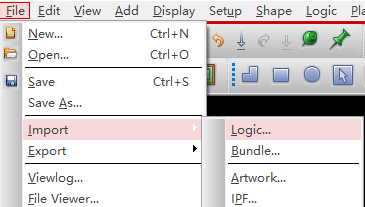

file-import-logic
在这里插入图片描述

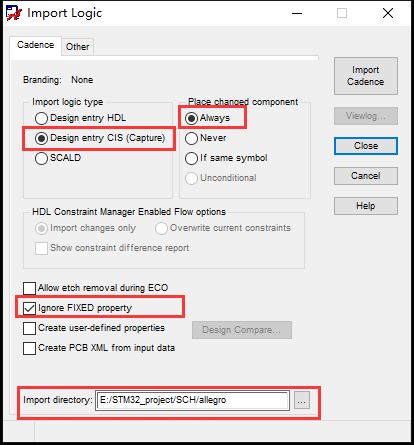

导入第一方网表,点击import candence
在这里插入图片描述

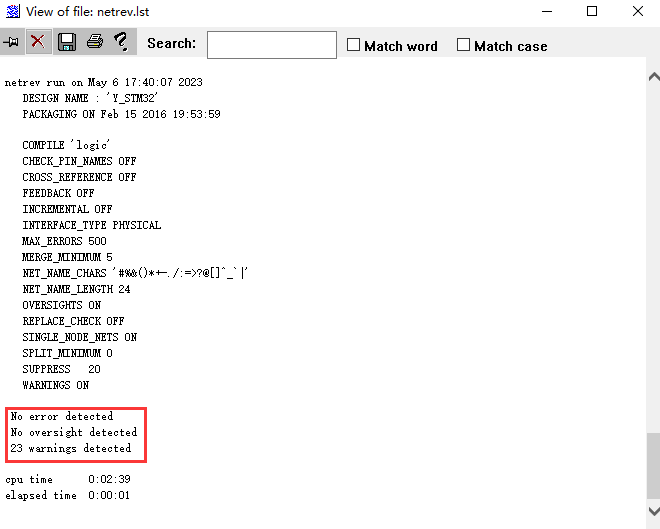

导入后页面弹出的报告中最下面显示警告和错误
在这里插入图片描述

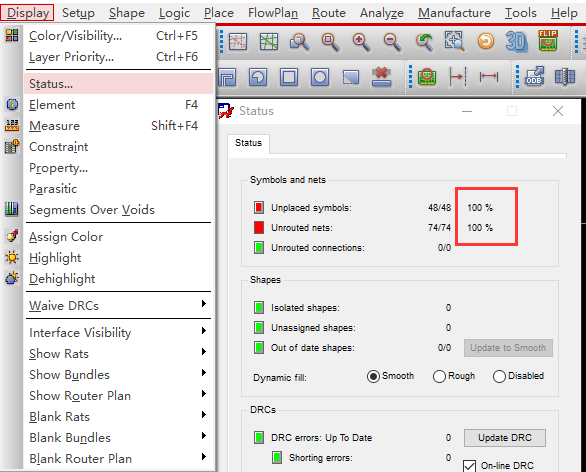

display-status中看到未链接的均是100%表示导入成功。
在这里插入图片描述
此为未导入之前的状态。
在这里插入图片描述

器件放置

自动器件放置

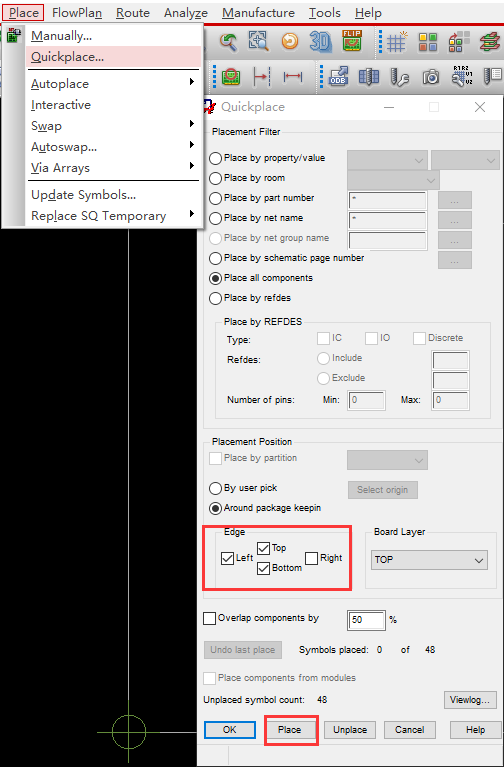

place-quickplace-选择放置出来时的位置排布,如放在上左下边-点击place后实现放置。(只能放置出无警告的器件)
在这里插入图片描述

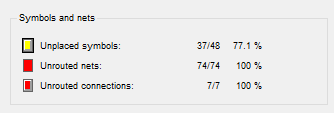

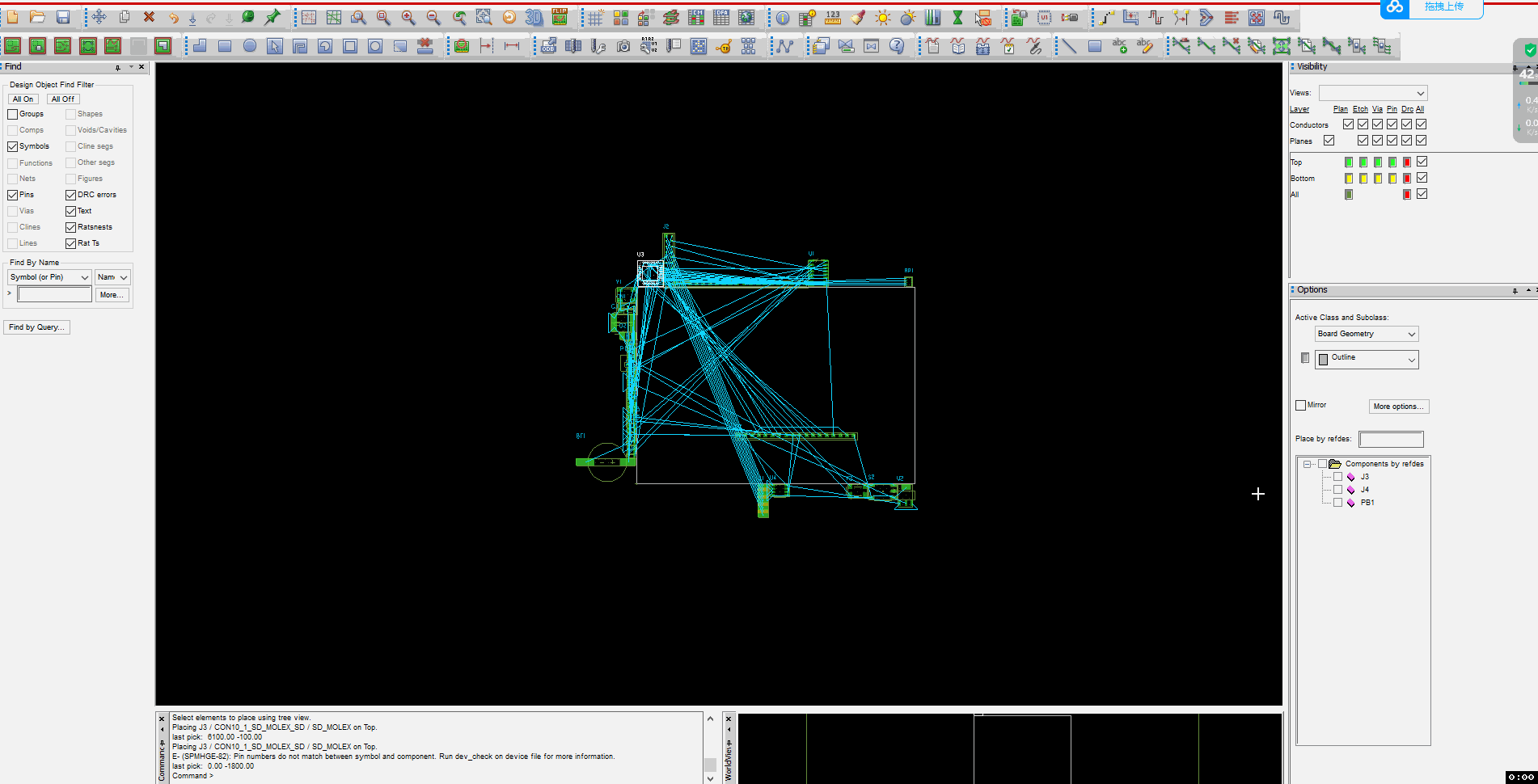

再次查看状态可以看出,出现警告的器件没有被放置。
在这里插入图片描述

手动器件放置

右侧option中出现未自动放置的器件,点击器件进行放置时会出现相关的报错,根据报错进行修改后进行放置。
在这里插入图片描述
在这里插入图片描述
修改完成后即可放置成功。

room器件放置

Allegro学习笔记——按ROOM放置元件

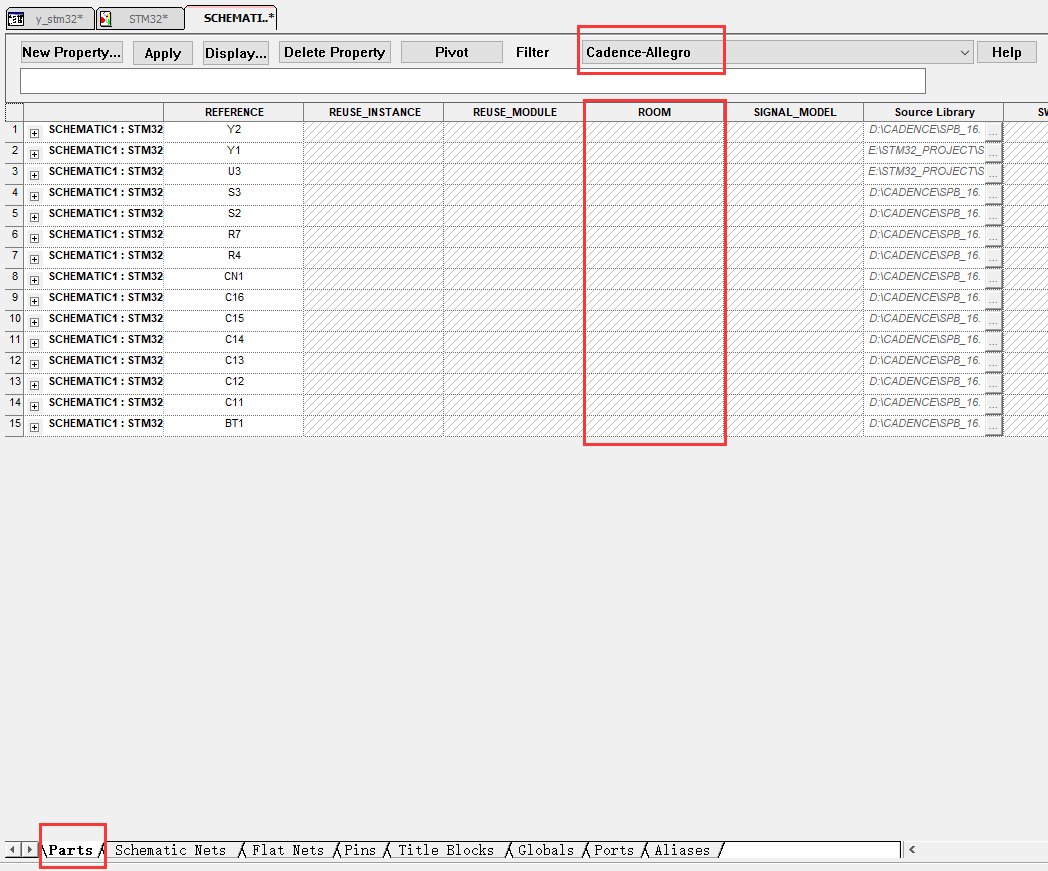

即将某一模块的器件在一个位置进行放置。(凡忆130讲P30 3:29有讲)

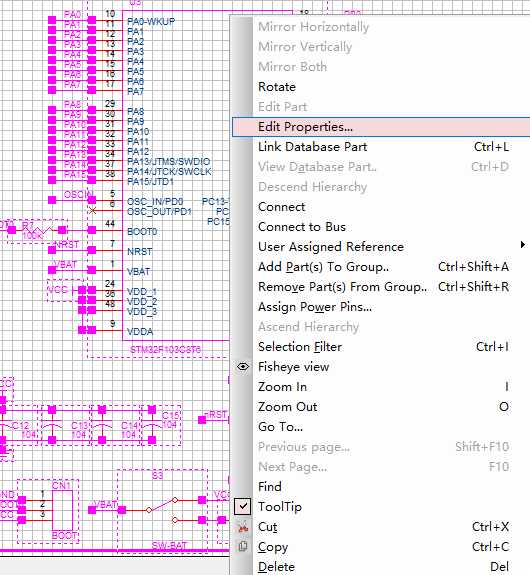

在这里插入图片描述
在这里插入图片描述

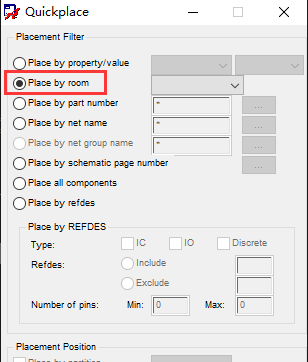

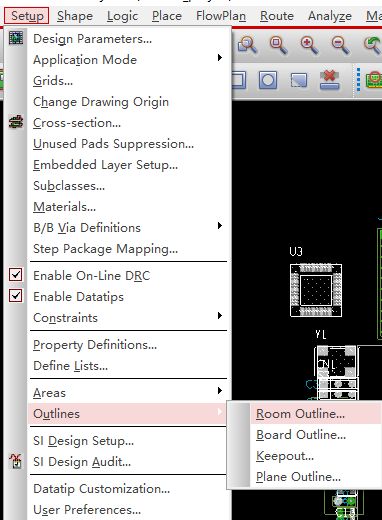

导出网表后,在allegro中绘制room框,并以room为单元放置。
在这里插入图片描述
在这里插入图片描述
