在17.4版本的OrCAD中，如何让原理图的器件位号重新自动编号？

Balding Curry

6138人浏览 · 2023-10-05 15:46:15

Balding Curry · 2023-10-05 15:46:15 发布

1、选中要重新编号的原理图。（这里选中的是03 MCU）

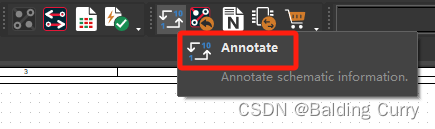

2、找到Annotate。Annotate英文翻译：自动编号；注释；批注。

3、选择Reset part references to "?"，点击“确定”，即将所有的编号都恢复成问号。

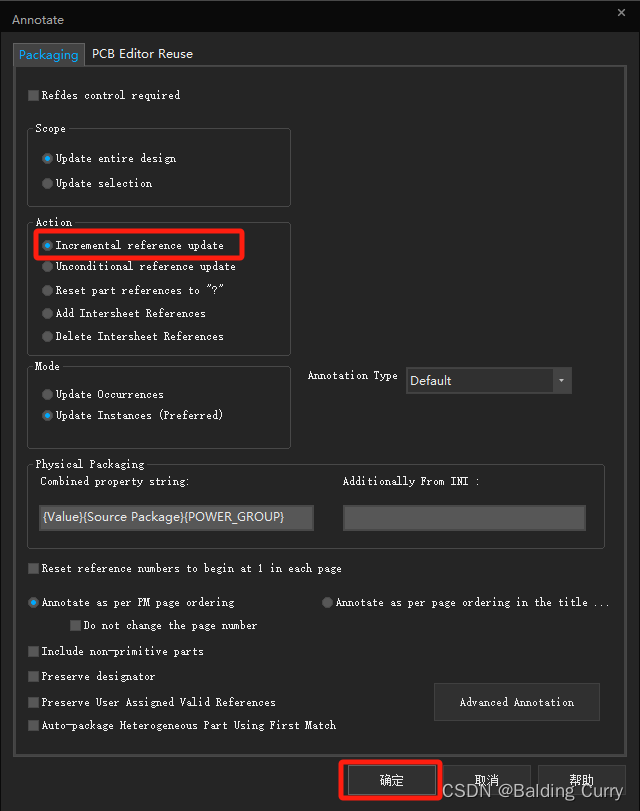

4、接着，再打开上述的窗口，选择incremental reference update（增量式位号更新），点击”确定“，即将所有的位号“按从左往右，从上到下”的顺序重新编排。
