UML建模工具——Astah的初级使用

1.类图

点击此处新建项目
在这里插入图片描述

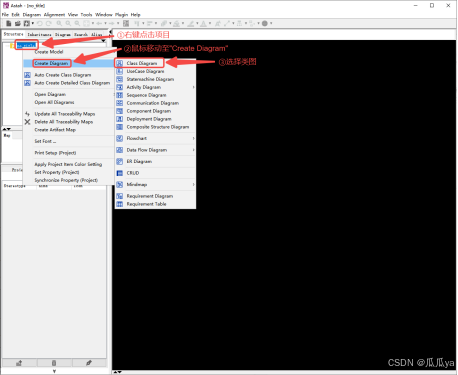

按照以下步骤创建一个空的类图
在这里插入图片描述

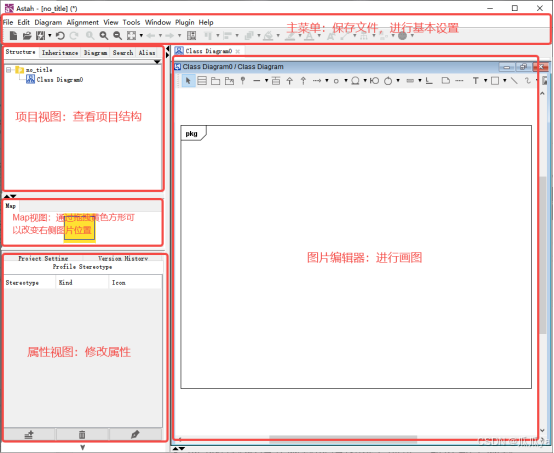

创建成功后，进入以下界面。
在这里插入图片描述

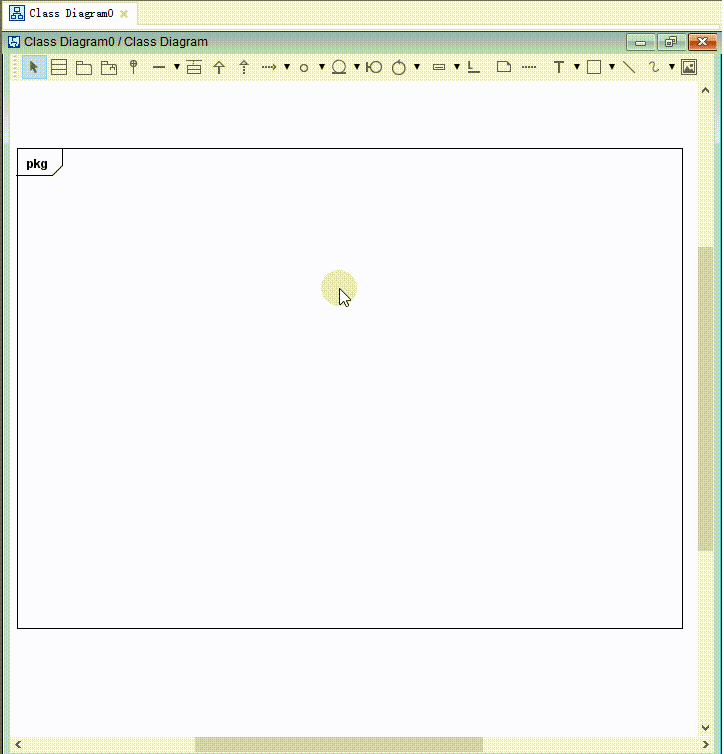

新建类
请添加图片描述
点击黄色菱形给类添加属性，点击绿色方块添加方法，回车可以快速添加方法和类。
请添加图片描述

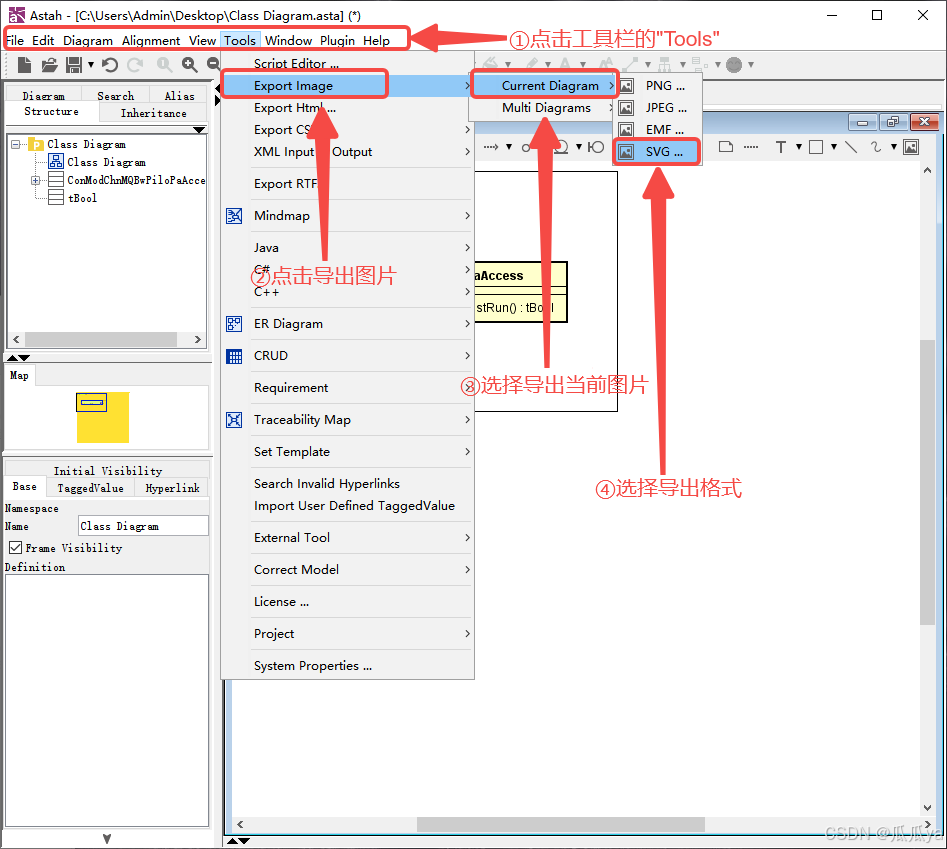

导出图片
请添加图片描述

2.流程图

与创建类图的过程类似，创建一个新的流程图画布，如下图所示请添加图片描述

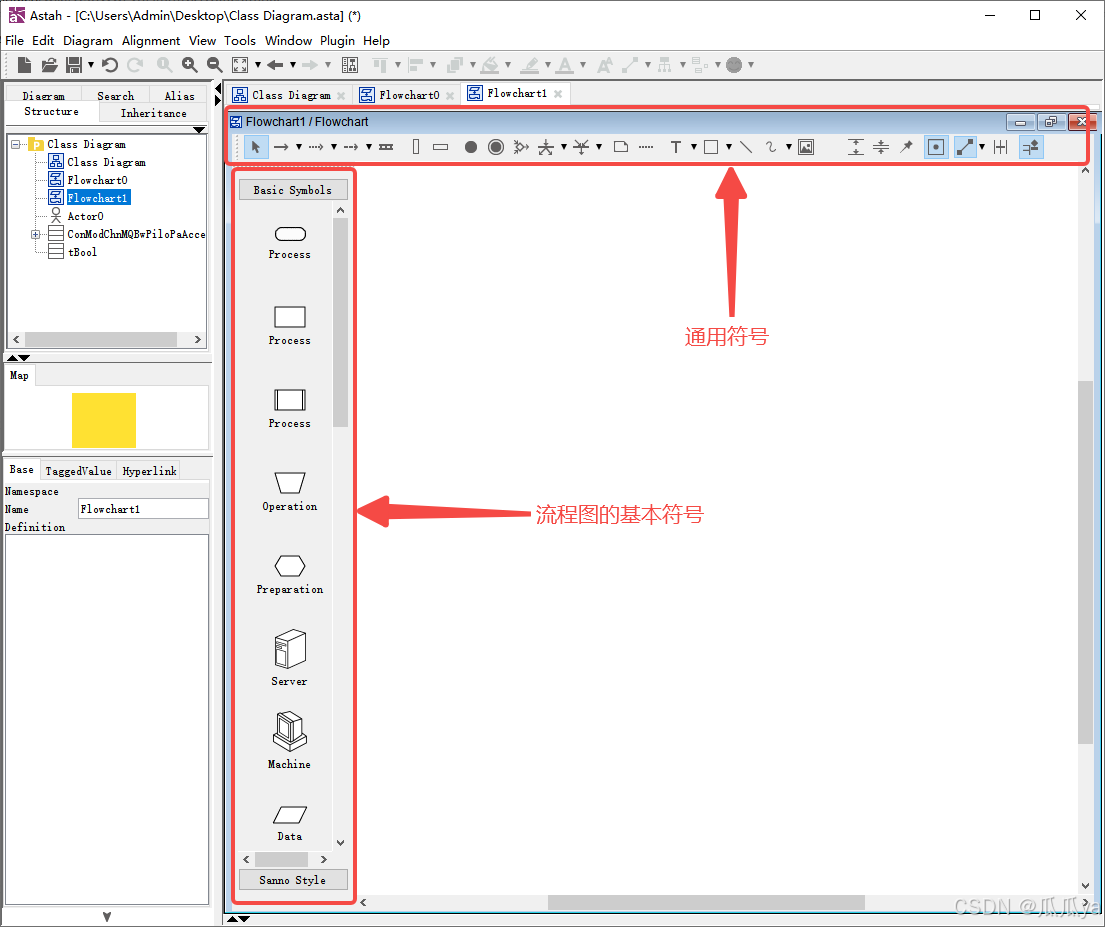

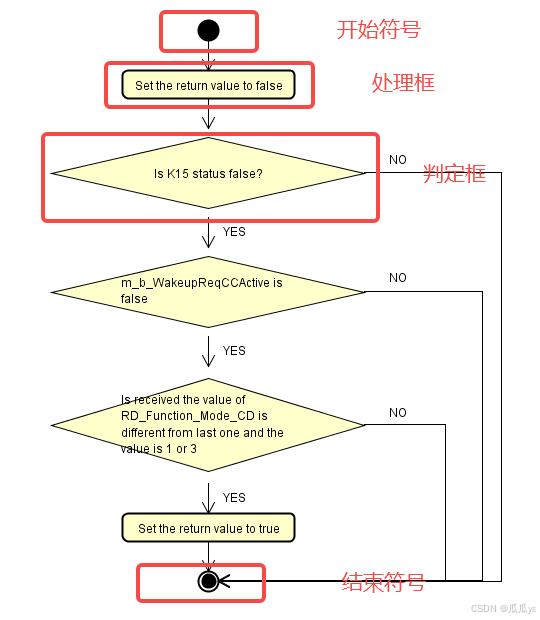

Astah流程图常用的符号
请添加图片描述

2024/11/15更新
修改项目名称

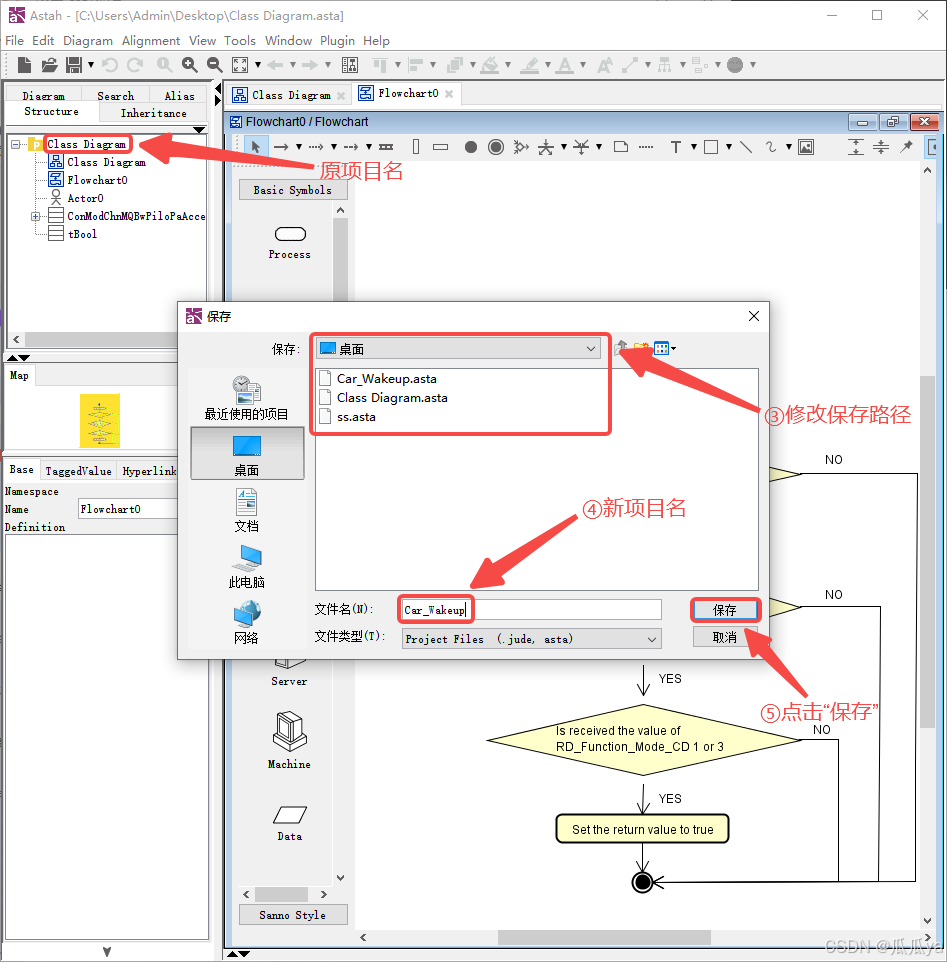

目前只找到一个办法修改项目名称——通过将文件另存为修改项目名称
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
修改图名

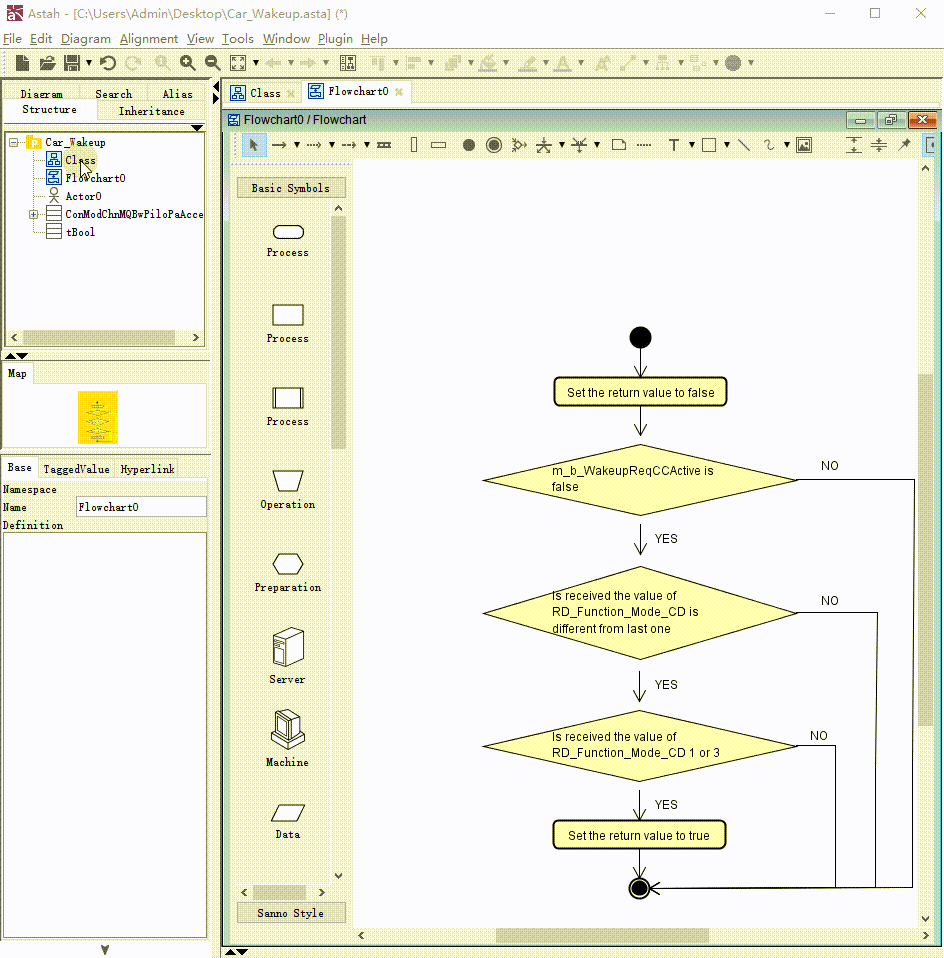

右键点击图名，点击rename，修改图名。
在这里插入图片描述

# uml # 需求分析 # 规格说明书 # 流程图
