IV转换电路，小电流采样要用跨阻运放
因此，内阻Rs越小，内阻分流越大；采样电阻越小，采样分流越大；为了采样几乎不受内阻影响，我们希望RL越小越好，但是RL太小，在小电流时候导致Vo太小，不利于采样。因此上述方法不适合小电流采样，尤其是uA、nA级别的采样。电流采样的IV转换电路最简单直接的方式是并联电阻，如下：IS是已知电流源，Rs为电流源内阻，RL为并联采样电阻。V+=V-=0，因此流过电流源内阻的电流为0，电流几乎全部流过Rf，
·
话不多说，直奔主题。

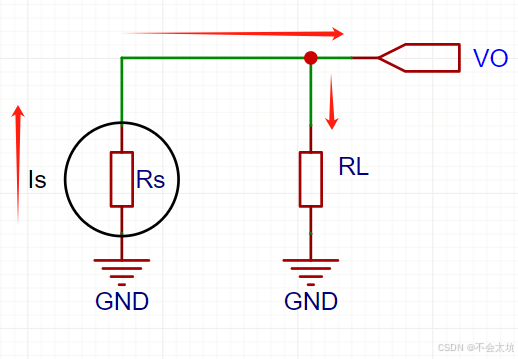

电流采样的IV转换电路最简单直接的方式是并联电阻，如下：IS是已知电流源，Rs为电流源内阻，RL为并联采样电阻
理想状态下，电流源内阻Rs无穷大，则:
实际Rs不是无穷大，则：
于是流经电流源内阻的电流大小为：
于是流经采样电阻的电流大小为：
因此，内阻Rs越小，内阻分流越大；采样电阻越小，采样分流越大；为了采样几乎不受内阻影响，我们希望RL越小越好，但是RL太小，在小电流时候导致Vo太小，不利于采样。因此上述方法不适合小电流采样，尤其是uA、nA级别的采样。

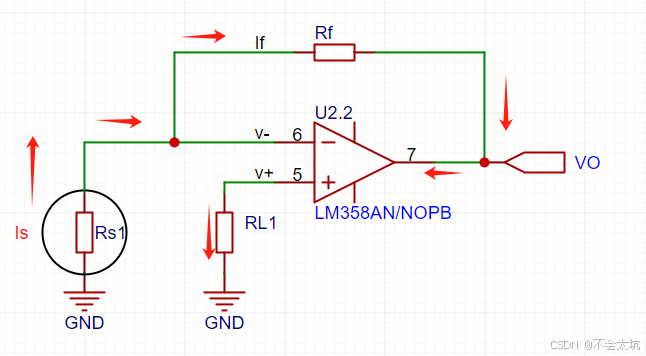

为了解决这种现象，我们引入了跨阻放大器，进行IV转换。如下图
实际就是反向比例运放，电流流向如图标注，根据理想运放特性，虚短虚断可知：
V+=V-=0，因此流过电流源内阻的电流为0，电流几乎全部流过Rf，于是，
Vo=-Rf*If
Rf就类似于放大增益，Vo之后在经过运放采样，即可得到想要的结果。
