20260427：今天再次记录遇到的问题

在进行FSI算例准备时，只有固体模型的STL面片（带厚度），导入到splaceclaim中转为实体在进行fluent meshing 画网格。但是转实体太麻烦了，大概率都会失败。因此想直接将STL面片模型导入fluent meshing 中画网格，但发现workbench中的fluent meshing根本不识别stl文件格式。

解决办法：stl模型 导入splaceclaim 中不进行面片检测和规范化（操作后可能比原STL模型还不平整），直接命名边界保存为.scdoc格式，使用workbench 工作流进行 传入到fluentmeshing  中即可用STK面片模型来生成实体网格。注意导入单位！

20250411：今天又一次操作：记录一下关键流程：

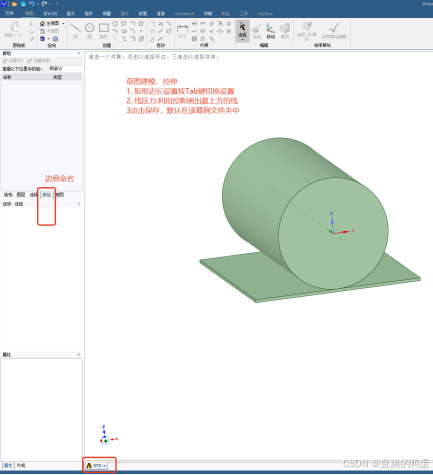

第一步：几何模型：这个是单纯的建立几何模型

第二步：基于几何模型利用模块（fluent_mesh 或者workbench流程中的model软件来建模）来画网格：

第三步：获取高精度的STL表面模型或者整个网格模型

如何获取：STL：将.msh文件拖入paraview中：选择：Extract_surface，直接Ctrl +S 保存这个表面，跳出保存格式，选择STL格式保存即可。

建模软件：SplaceClaim，导出文件.scdoc无法导入到fluent，并报错如下时：请考虑将文件格式改为.stp

原因：版本过低，不支持.scdoc格式

Importing theseleated file could not be completed . Check to make sure that the selected file format is supported In add tion , check to make sure the CAD Readers are properly configured for the format using the CAD Configuration Manager utility . Error Object :#

fluent 画好网格后，导出成非二进制的 .msh文件格式，再放到openfoam的算例文件夹中（system/coontrolDict文档中的writeFormat ;）

使用命令：fluent3DMeshToFoam myMesh.msh -scale 1.0，该命令可对网格尺寸进行缩放，并生成openfoam格式的网格文件（建议在使用WSL的vscode进行安装openfoam安装编译（OpenFOAM安装 — OpenFOAM|CFD））。

splaceClaim群组中对边界进行命名后，导出的stp格式文件在fluent无法显示命名（可能原因：几何结构设置时，网格应该全部作为流体区域），导致生成的msh网格边界命名无效。

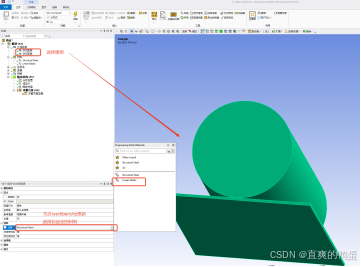

转而使用workbench流程中的model，来生成网格，并选中边界后右键：创建命名选择 即可。也可以导出msh网格。
