在HFSS界面选择modeler下方import 选择需要的CDAdwg文件

选择文件后打开

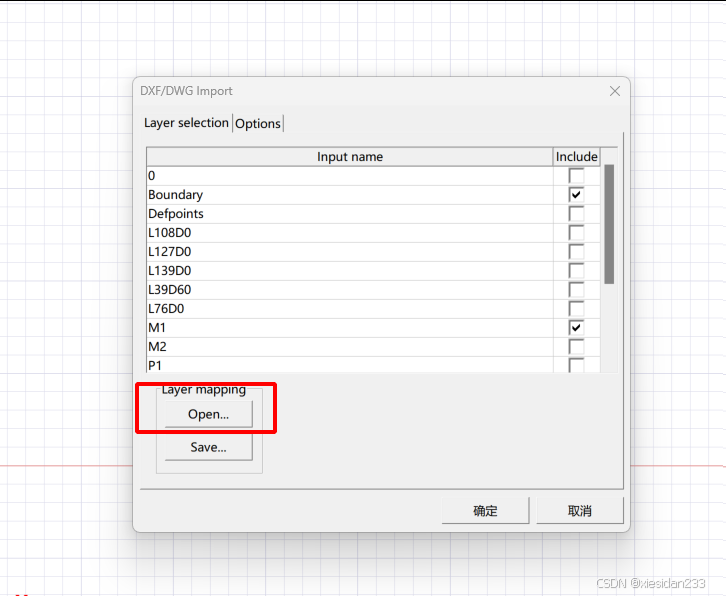

打开事先写好的.tech文件。
关于.tech文件的编写规则如下：
UNITS mm
/
/-----------------------------------------------------------------------------------------------
/import layer name destination layer name layer color elevation thickness
/-----------------------------------------------------------------------------------------------
需要定义单位、CAD中层次名称，导入hfss的层次名称，颜色，层次的起点，厚度（我简单这样认为的）

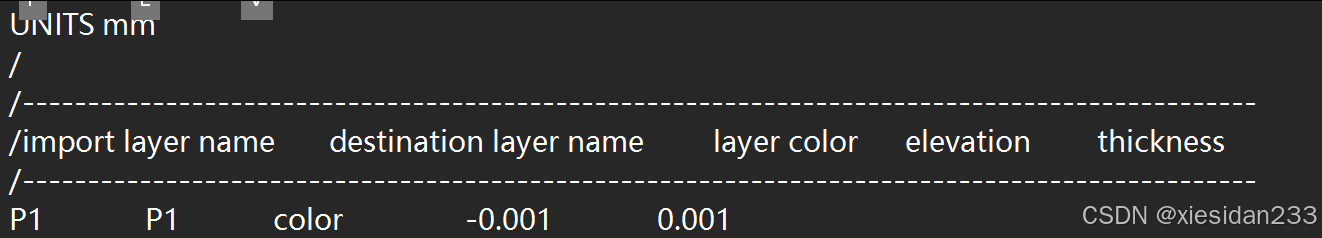

示例如下：
在记事本里写。
注意CAD建模中所有图形要封闭，先进行封闭检查。
