实验拓扑

实验需求

1. 按照图示为 PC2 和 PC3 配置 IP 地址和网关
2. PC2 属于 Vlan10，PC3 属于 Vlan20，在三层交换机上配置 Vlanif 三层接口实现 Vlan10 和 Vlan20 三层互通
3. PC2 和 PC3 可以互通

实验解法

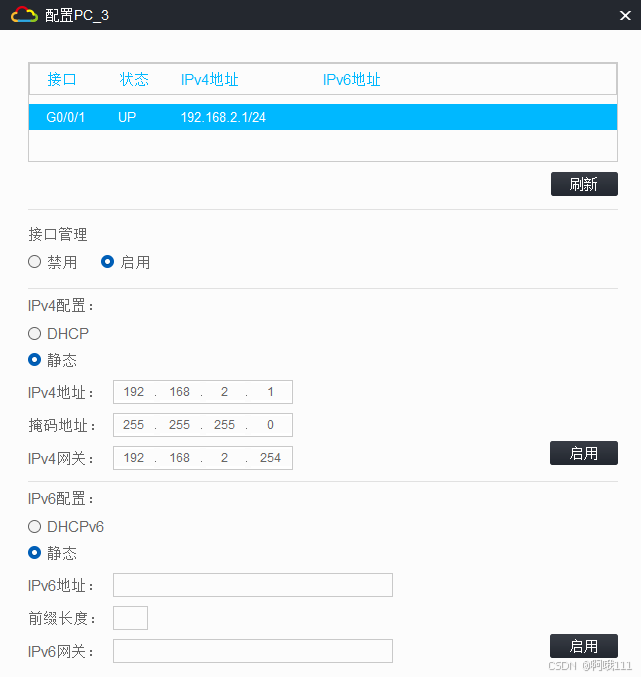

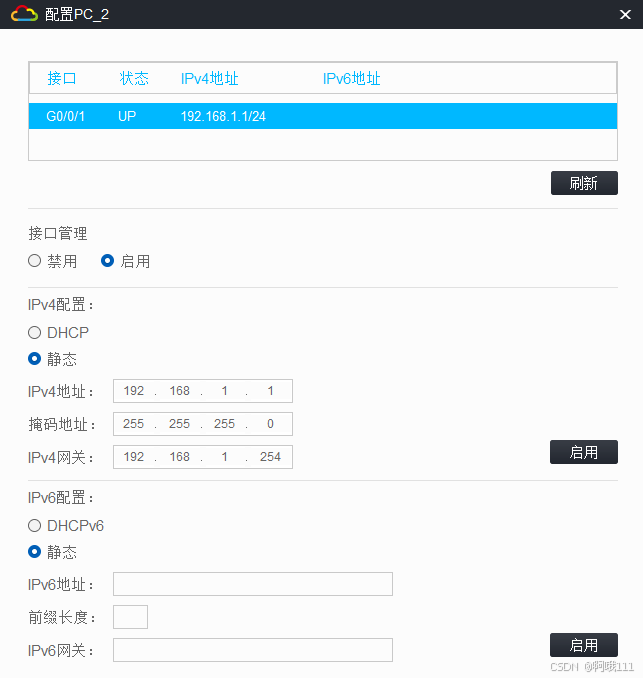

 一、配置IP地址

二、在 SW1 上创建 Vlan10 和 Vlan20，并把 g1/0/1 接口加入 Vlan10，把 g1/0/2 接口加入 Vlan20

[SW1]vlan 10
[SW1-vlan10]port g1/0/1
[SW1-vlan10]quit
[SW1]vlan 20
[SW1-vlan20]port g1/0/2
[SW1-vlan20]quit

三、在 SW1 上对 Vlan10 和 Vlan20 开启 Vlanif 接口，并配置 Vlanif10 接口 IP 地址为 Vlan10 的网关地址192.168.1.254/24，配置 Vlanif20 接口 IP 地址为 Vlan20 的网关地址 192.168.2.254/24

[SW1]int vlan 10
[SW1-Vlan-interface10]ip address 192.168.1.254 24
[SW1-Vlan-interface10]quit
[SW1]int vlan 20

[SW1-Vlan-interface20]ip address 192.168.2.254 24
[SW1-Vlan-interface20]quit

vlan三层接口UP的前提条件是vlan里有对应接口。如果没有将G1/0/1加入到VLAN 10，那么vlanif 10为DOWN状态

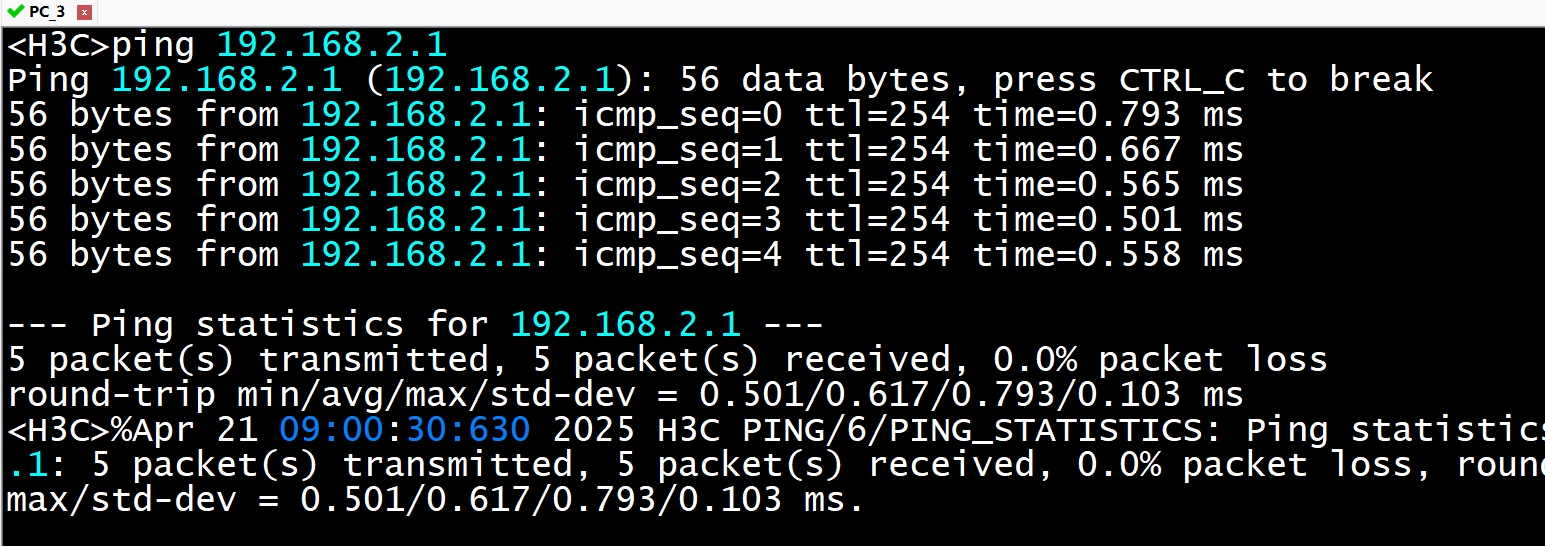

实验结果
