AD软件设置过孔盖油与过孔开窗

过孔盖油与开窗是指PCB工艺里印阻焊油是否把过孔当焊盘一样处理。过孔开窗过孔会多一次表面处理，比方镀金或者喷锡；而过孔盖油不会。所以需要过孔过大电流或者强调可靠性，最好大过孔并开窗。
在AD18软件内放置的过孔默认为过孔开窗形式。如果想切换为过孔盖油只需要将过孔的属性进行修改即可。

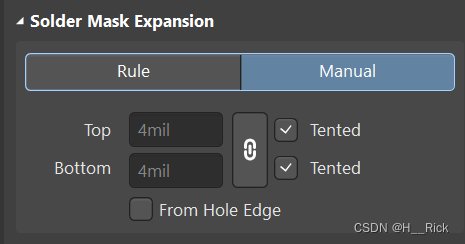

将过孔属性中的manual中的tented均勾选即可。

（ps按3就可以切换2维pcb与3维pcb，shift键加鼠标右键就可以任意角度旋转）
