前言

本篇文章主要介绍了蓝桥杯嵌入式比赛扩展板的板载功能，以及与嵌入式主板的连接方法。

扩展板与主板连接

扩展板送了四个铜柱个四个螺母，建议同学们将两个铜柱叠起来使用，否则高度不够，如下图所示：

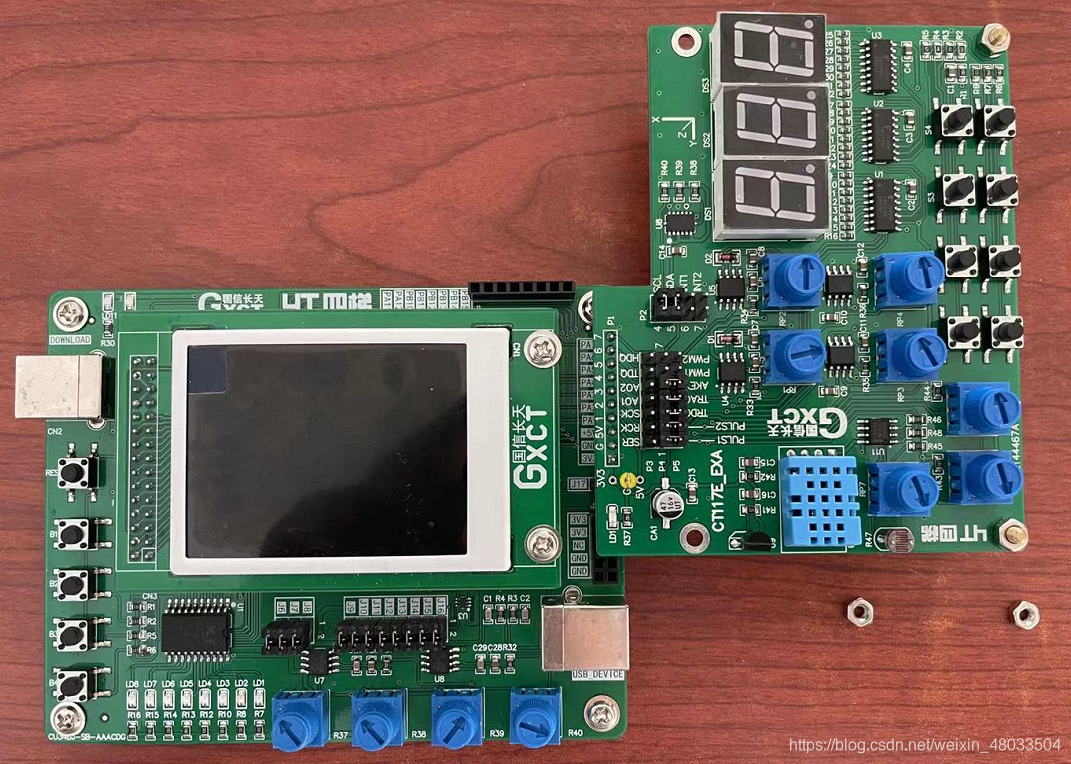

主板与扩展版按照如下图所示的方式连接，接口和引脚刚好一一对应：

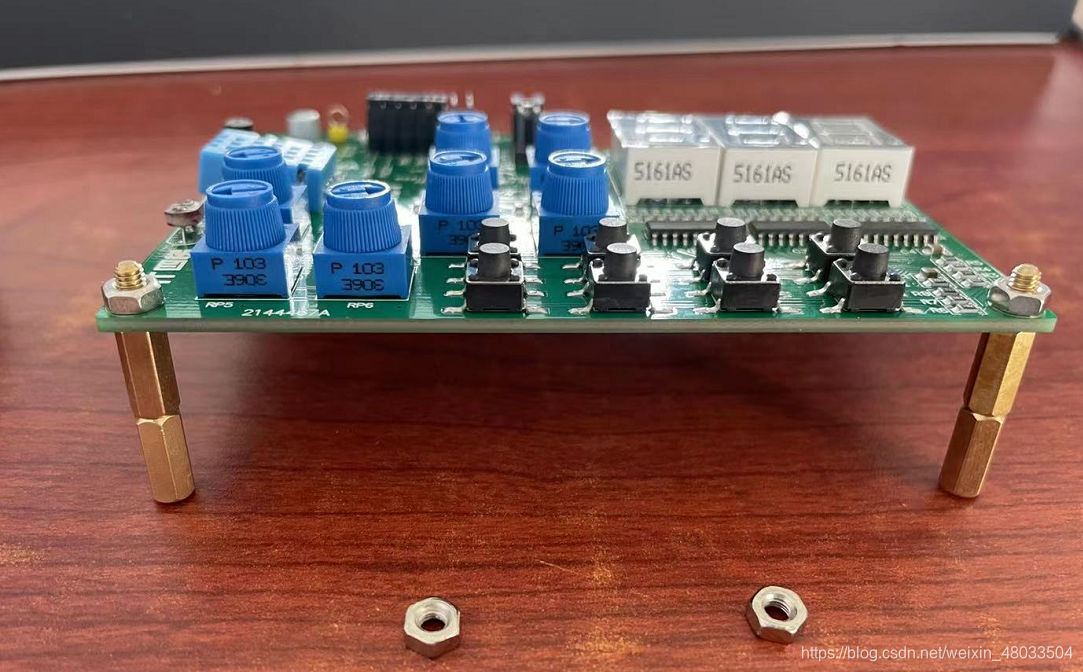

连接好的主板与扩展版侧视图如下图所示：

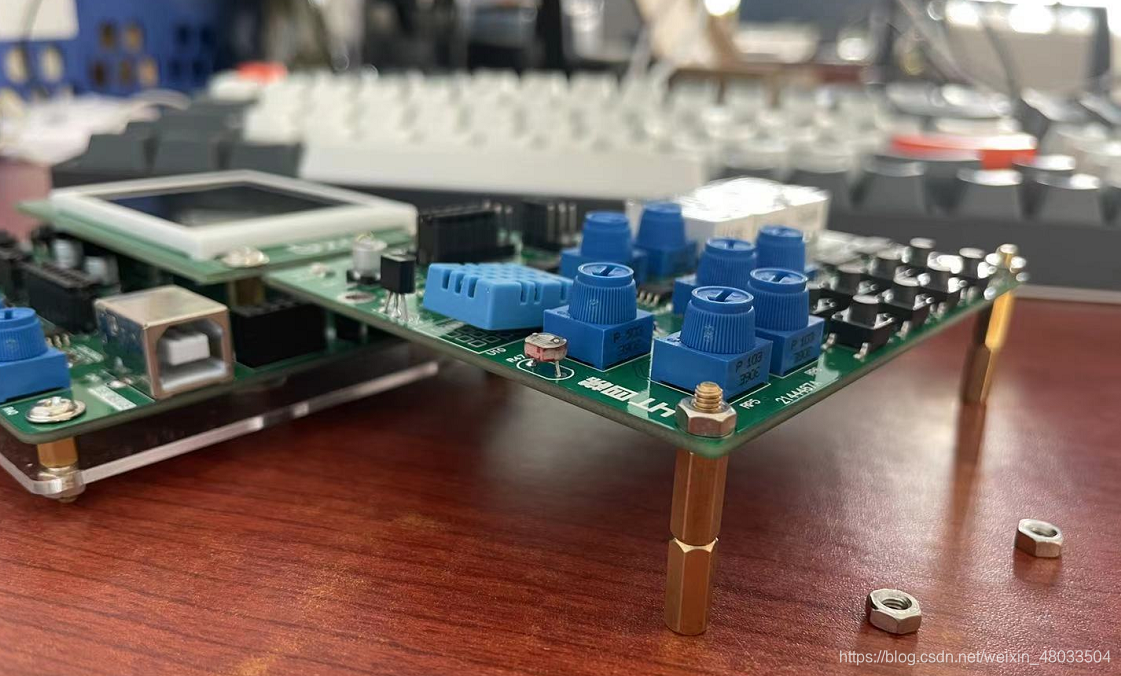

可以看到，铜柱叠起来使用后，主板与扩展板高度几乎一致，这样在使用时就不会损坏接口了。

扩展板功能介绍

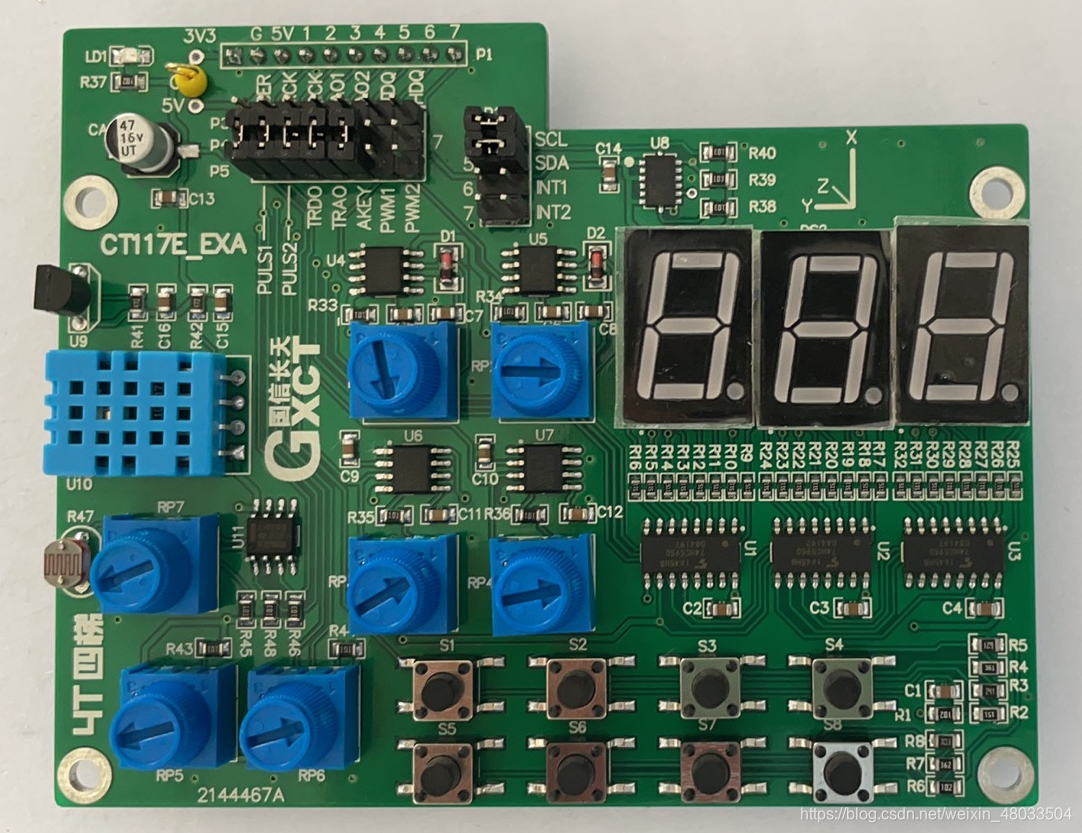

扩展板资源：

• 8*ADC 按键
• 3*共阴极数码管
• 数字温度传感器DS18B20
• LIS302DL三轴加速度传感器
• DHT11温湿度传感器
• 2*可调模拟电位器
• 光敏电阻
• 4*555方波脉冲信号发生器

扩展版跳线帽

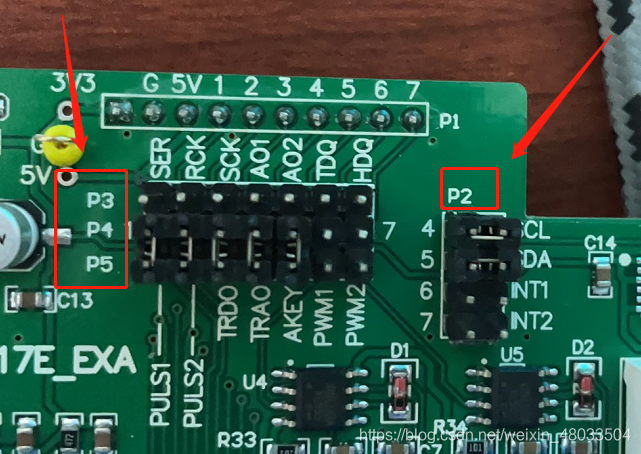

如上介绍，扩展板上有很多功能，但是扩展板值有7个引脚与主控板连接，所以扩展板上的功能并不能同时使用，需要使用跳线帽进行选择：

具体选择方式如下表：

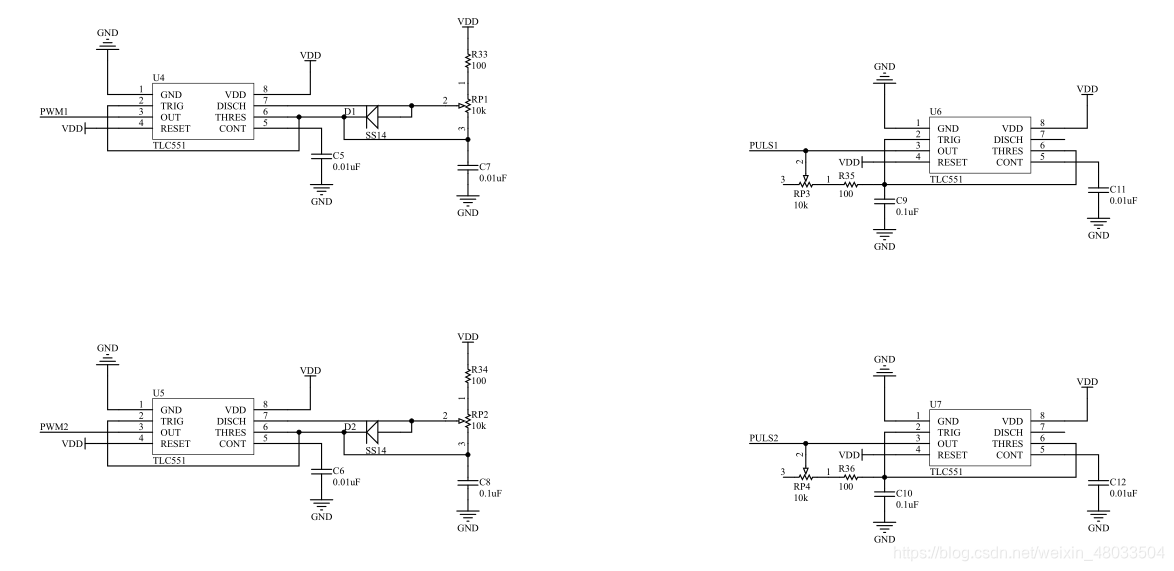

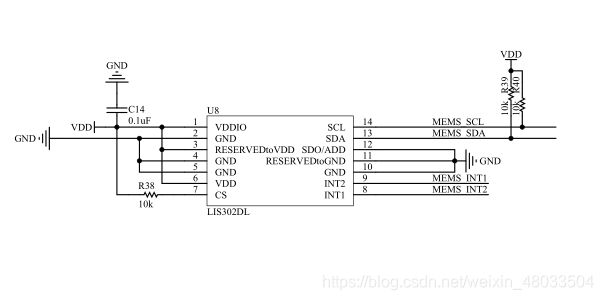

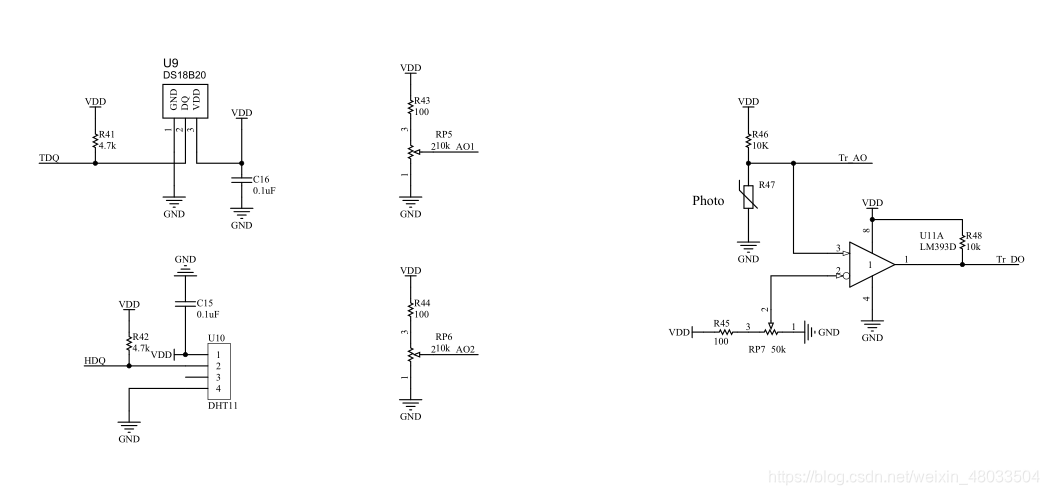

扩展板原理图

后面的文章将为大家介绍每个功能模块的使用，欢迎关注收藏！

我是鹏老师！
