由于此次单片机实验的需要，要用到两个软件的联调，在网上相关资料都是keil4的，并且没有示例，所以编写此篇博客。

        第一步，下载联调插件

        第二步，

在proteus目录添加VDM51.dll文件

在 C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional\MODELS 中添加VDM51.dll文件。

        第三步，

在keil目录添加VDM51.dll文件

在C:\Keil_v5\C51\BIN 中添加VDM51.dll文件。

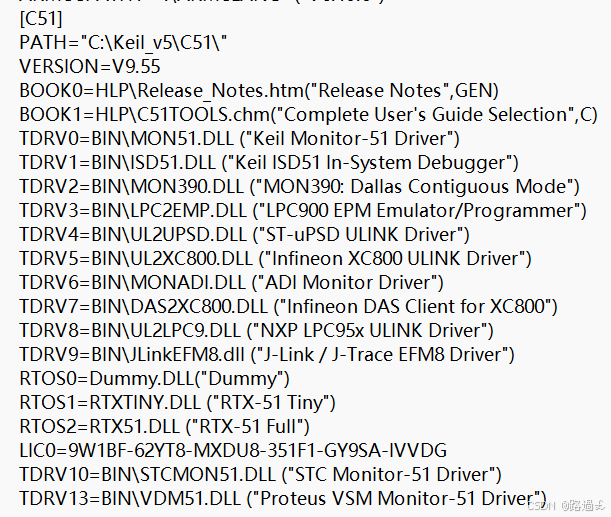

第四步，打开keil5的安装路径，找到并打开tools.INI

添加最后一行所示代码

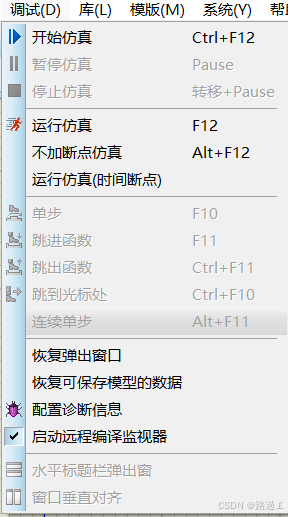

第二部分就是打开proteus 8 软件，点击调试中的启动远程编译监视器

下一步，打开keil5

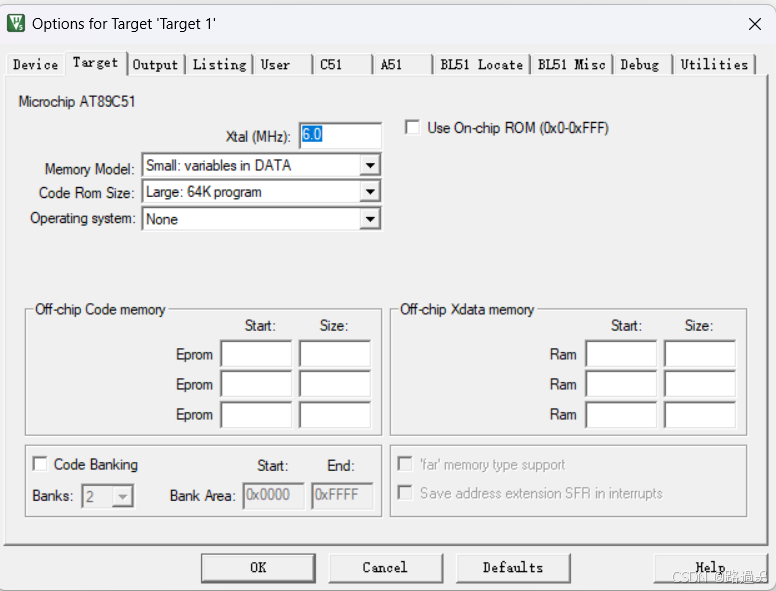

设置为6Mhz，在output里面勾选生成HEX文件

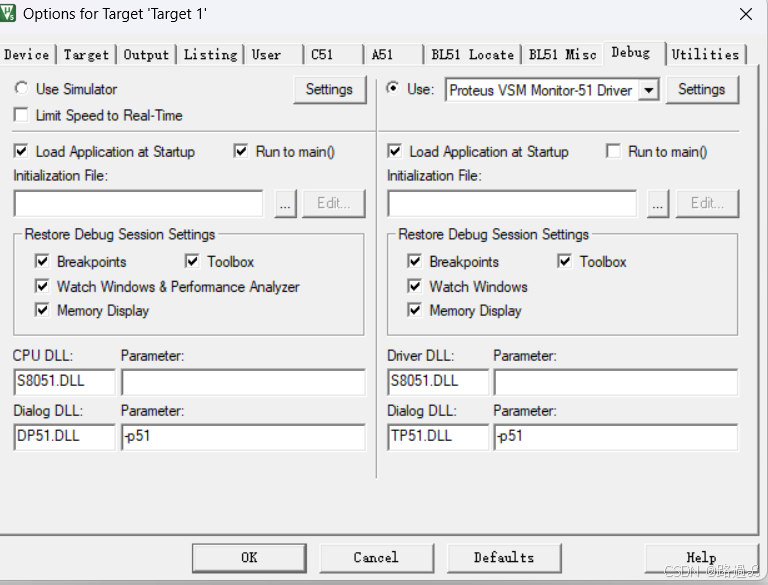

在debug里面点击use，并选择Proteus VSM Monitor-51 Driver

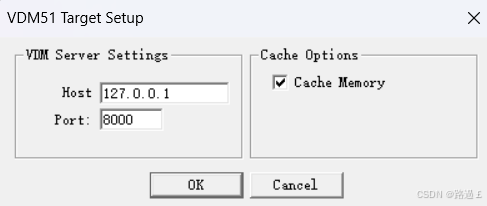

点击setting，进行如下设置

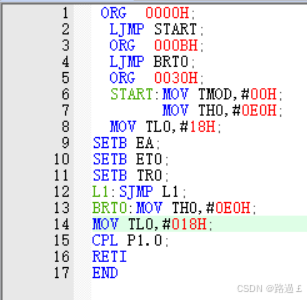

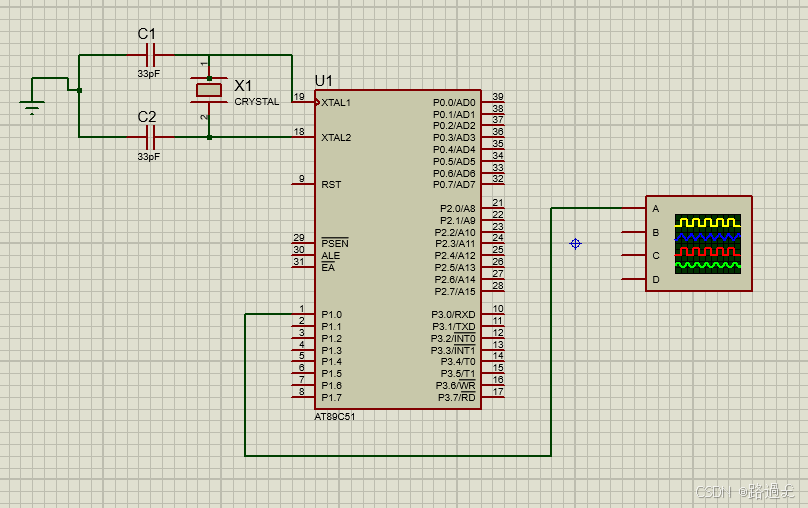

到这里，软件设置部分就完了，下面是此次代码和仿真图

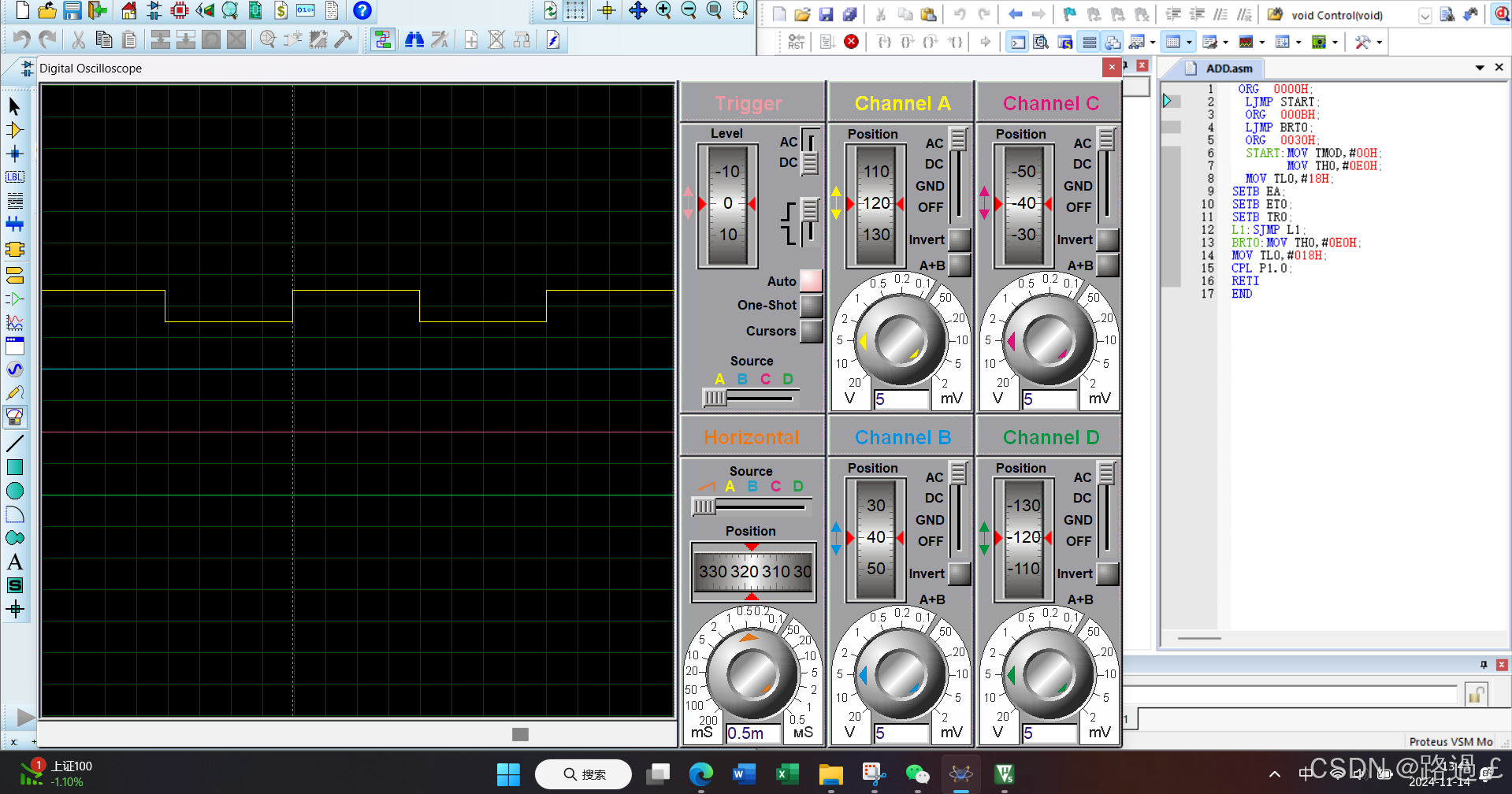

之后打开debug调试就会显示波形
