基于IC617的TSMC 65nmOA库安装
IC617的TSMC 65nmOA库安装
·
一般工艺库的安装都大同小异，本人在本科毕业设计阶段使用的是中芯国际.18微米库，由于目前学习低功耗ADC对性能指标的需求，于是找到了65nm库进行安装和学习。
一般下载下来是OA库，里面的内容如图1所示，主要的文件夹包括Calibre（后仿真规则仿真文件，包括DRC，LVS，寄生参数的提取），models（前仿真规则文件，包括hspice网表文件，spectre仿真规则等等），Techfile（版图，里面有1P6M等，指一个poly最多六层金属），tsmcN65(器件模型，包括器件的symbol，电路，layout等等)，除此之外还有描述整个库的.lib文件。

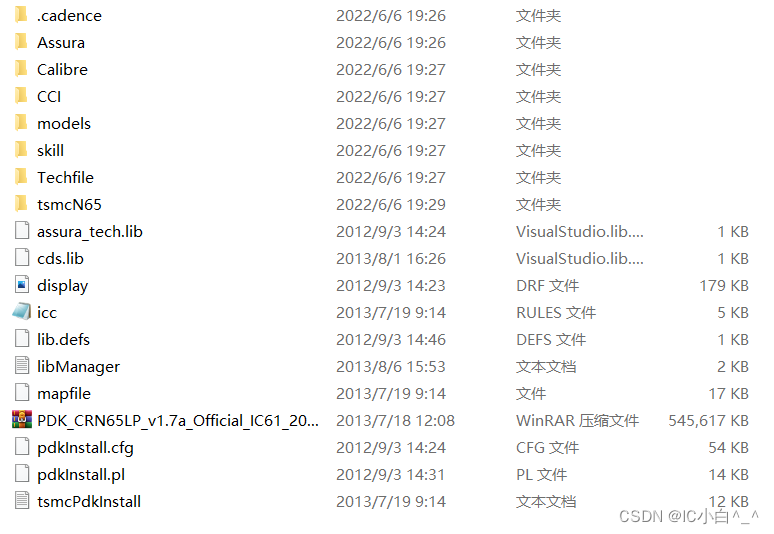

图1 tsmc65库的内容
下面介绍安装步骤：
1. 将文件夹拷贝入虚拟机的共享文件夹。
2.进入虚拟机，将OA库从共享文件夹拷贝入/home work （共享文件夹位置在/mnt处）。
3.这里默认虚拟机上已经有virtuoso软件，我的版本是IC617，找到cds.lib，在里面输入以下代码。
其中，
tsmcN65就是上文介绍的器件模型文件夹。
/home/work/TSMC是我工艺库文件夹的路径，在后面再加上文件夹名称
/tsmcN65即可。
仿真环境的配置参考我另一篇文章。
