克拉克变换（Clarke Transformation）和克拉克逆变换（Inverse Clarke Transformation）是用于电力电子和电机控制领域中的一种坐标变换方法。它们主要用于将三相交流系统（A、B、C三相）的信号转换到两相静止坐标系（αβ坐标系）中，以及从两相静止坐标系转换回三相交流系统。这种变换可以简化对称三相系统的分析与控制。



 一，克拉克变换



克拉克变换将三相交流量转换为两个直流量加上一个零序分量。在大多数应用中，如果三相系统是对称的（即三相电流或电压大小相等且相位差120度），则零序分量为零。因此，在实际应用中，通常只考虑αβ两轴的分量。



变换公式：

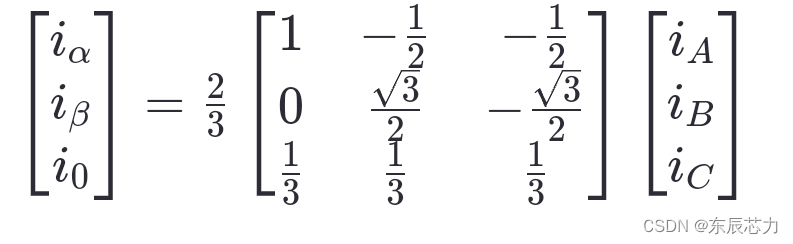

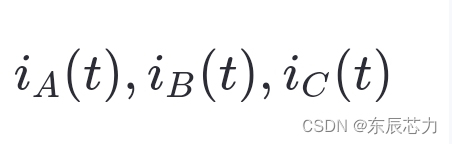

给定三相交流系统的瞬时值 ，克拉克变换可以表示为：









其中，iα 和 iβ是两相静止坐标系中的分量，i0是零序分量。



二，克拉克逆变换



克拉克逆变换是从两相静止坐标系转换回三相交流系统的过程。如果已知iα， iβ，i0可以通过以下公式计算出 iA, iB, iC ：

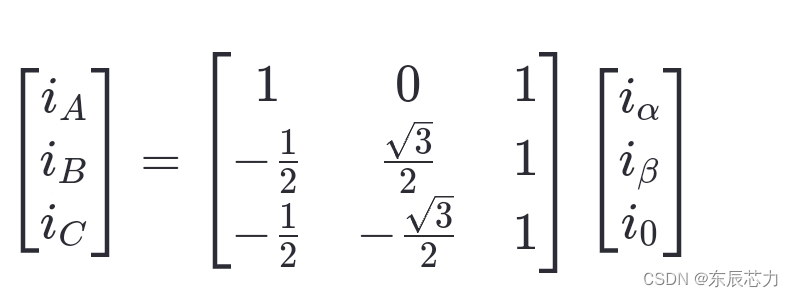

 变换公式：

 🙈例子

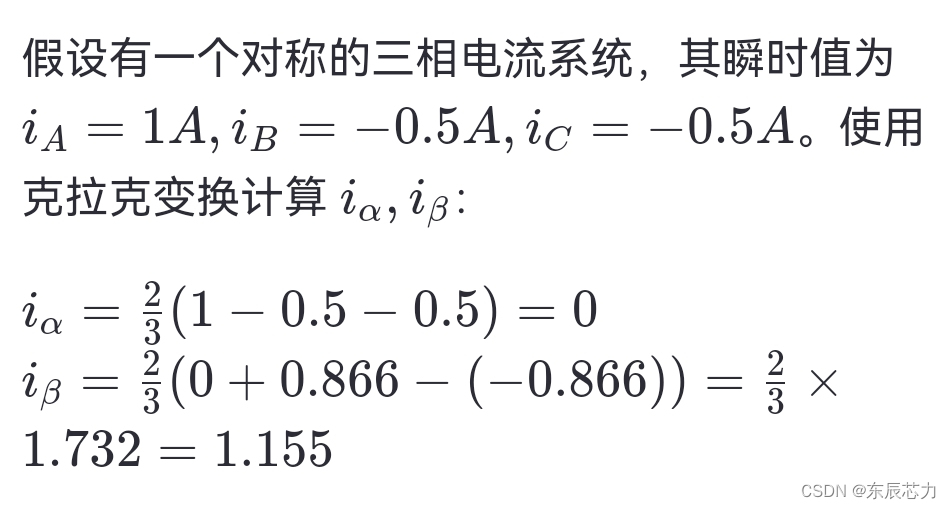

假设有一个对称的三相电流系统，其瞬时值为  iA = 1A, iB = -0.5A, iC = -0.5A 。使用克拉克变换计算 iα， iβ：



由于系统是对称的，i0 应该为0。

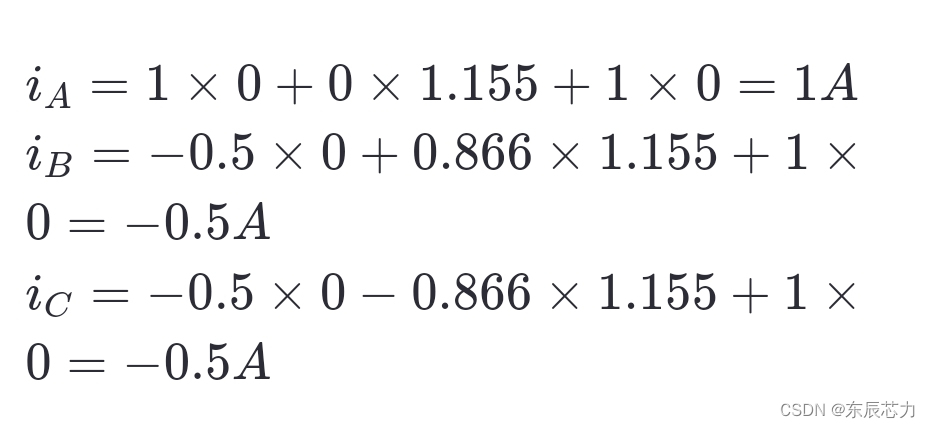

现在，如果我们想要通过克拉克逆变换将  iα = 0, iβ = 1.155, i0 = 0 转换回三相电流，我们得到：



这与原始的三相电流值一致，验证了克拉克变换及其逆变换的正确性。
