1.创建一个状态机图

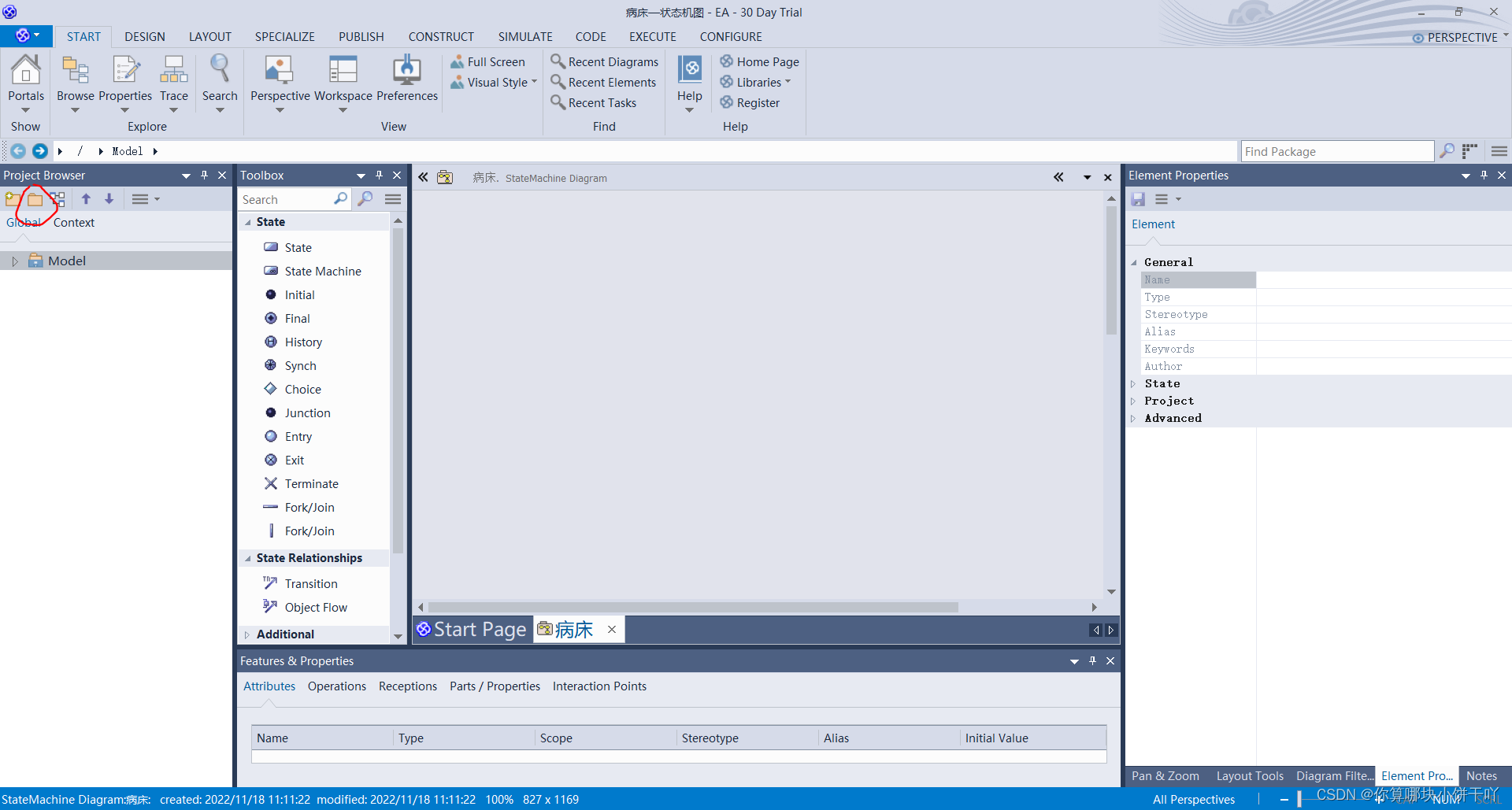

在Model中创建一个包，并进行命名

点击图中红笔圈住的位置创建一个包

2.右击创建好的包，添加状态图

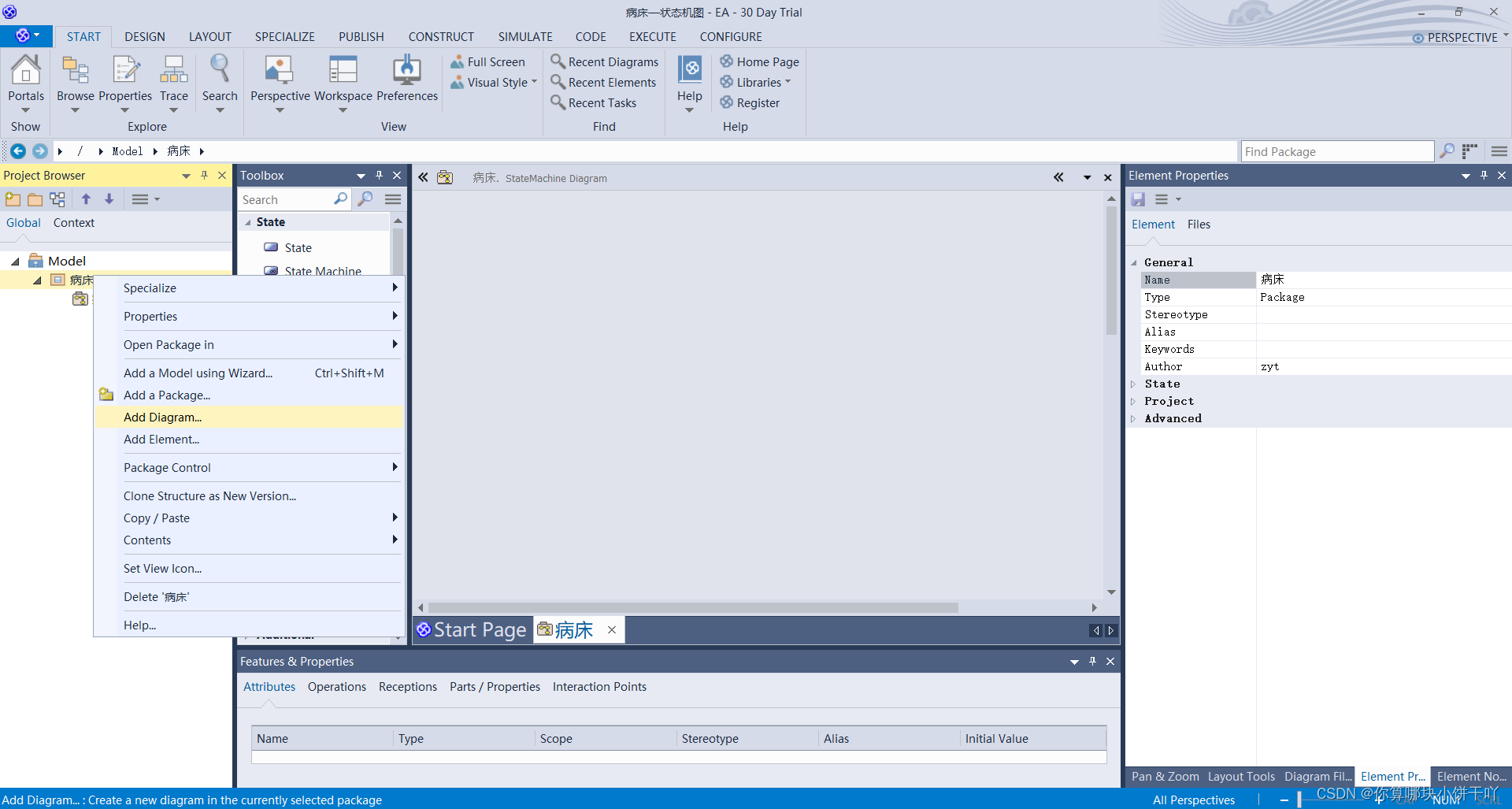

点击Add Diagram

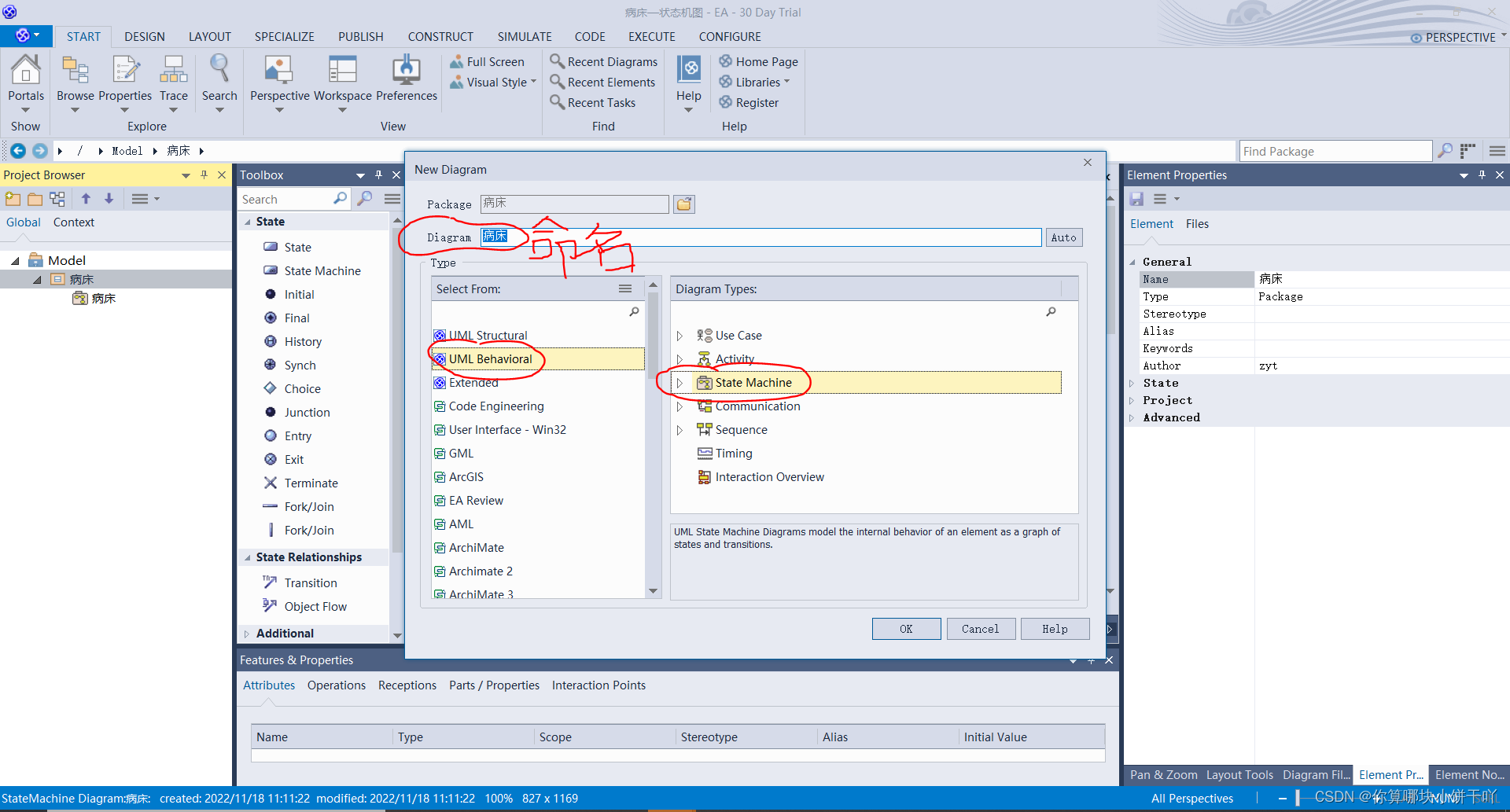

 命名，选择UML Behavioral中的State Machine

 这样一个状态机图就创建好了

2.下面进行绘制

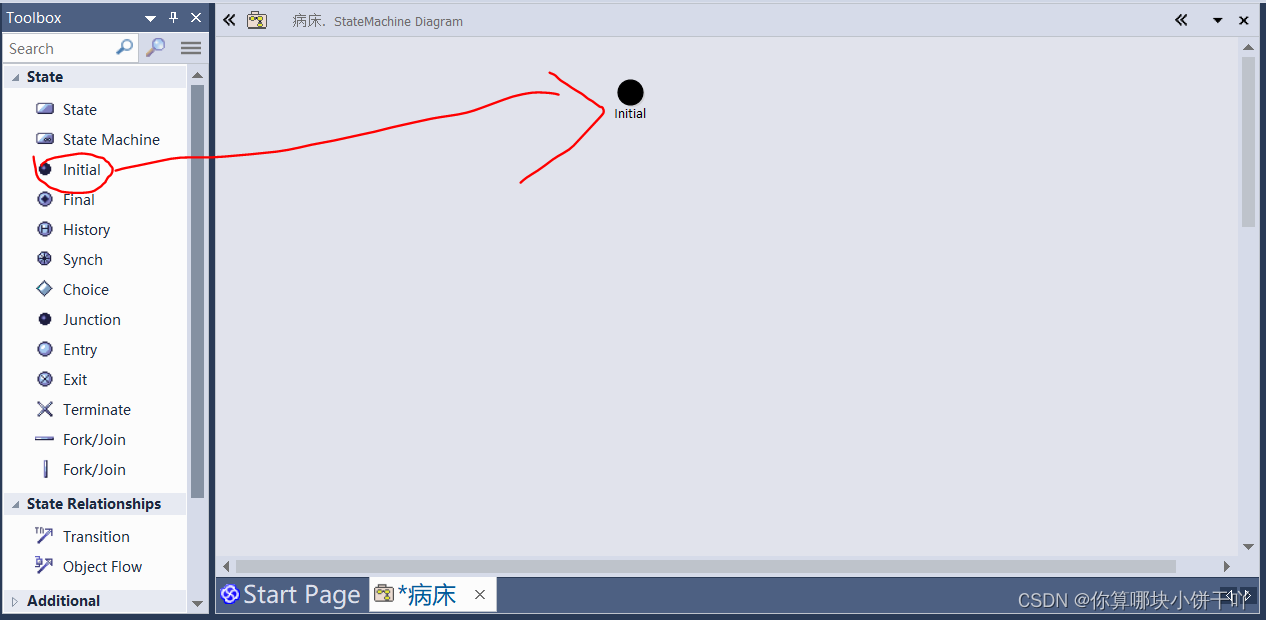

将Initial拖入画布中，并进行命名

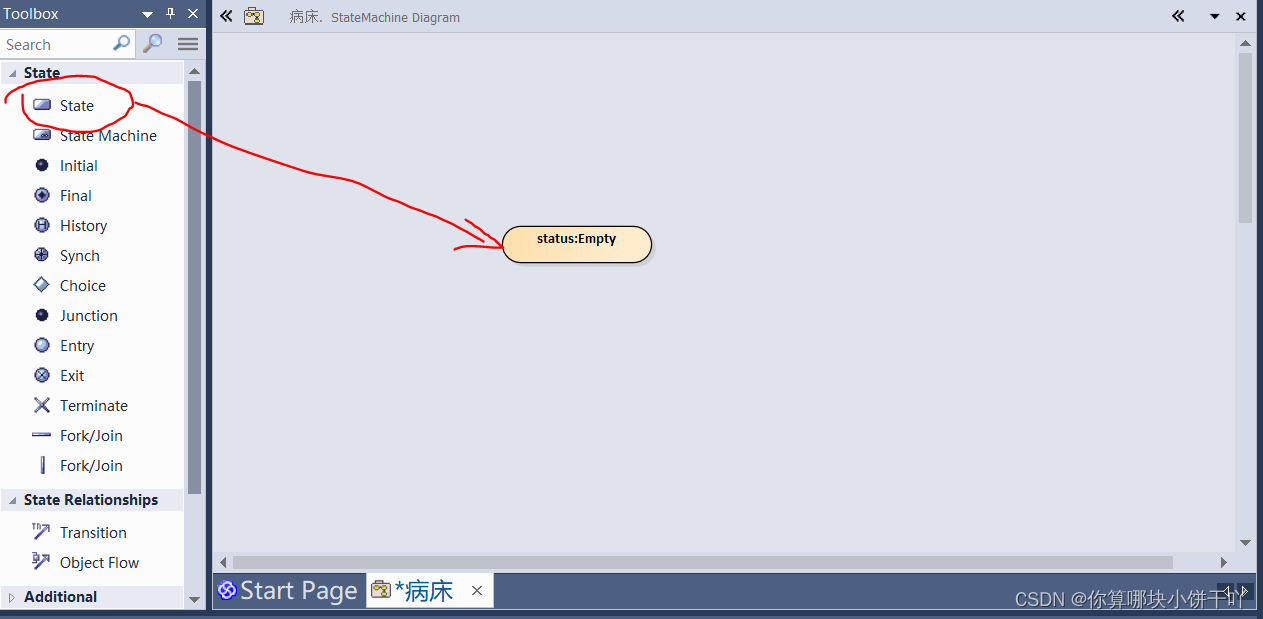

将State拖入画布中，并进行命名

点击Initial的那个小黑点，会出现下图样式

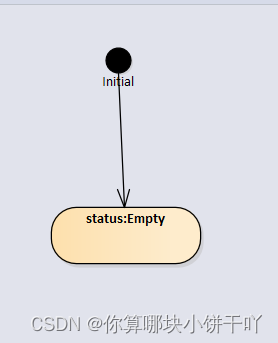

点击向上的小箭头，与State相连

 Transition 实线箭头



Abstraction 虚线箭头，且箭头上有《Abstraction》字样





Dependency 虚线箭头

 Realization

Usage

如果想在箭头上写内容，就双击箭头

双击以后，会弹出下图窗口

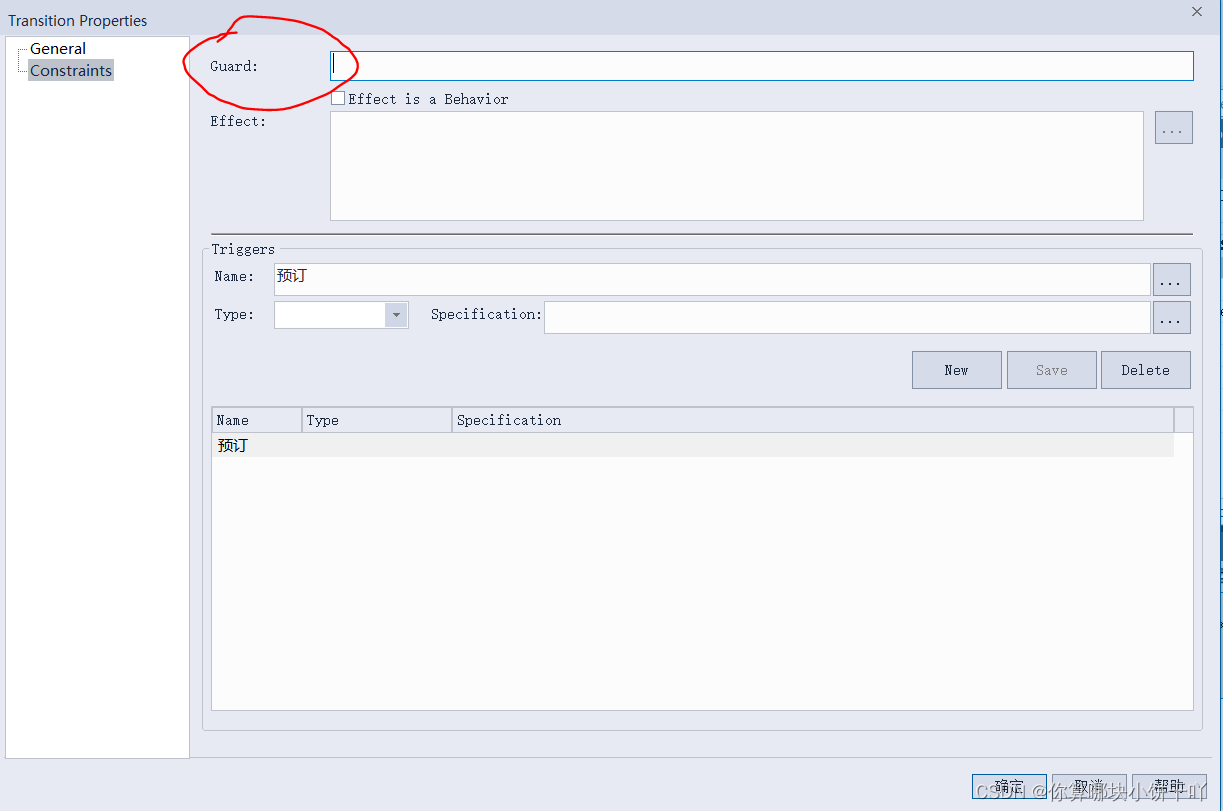

如果在Guard里写内容，内容就会被自动加上[]

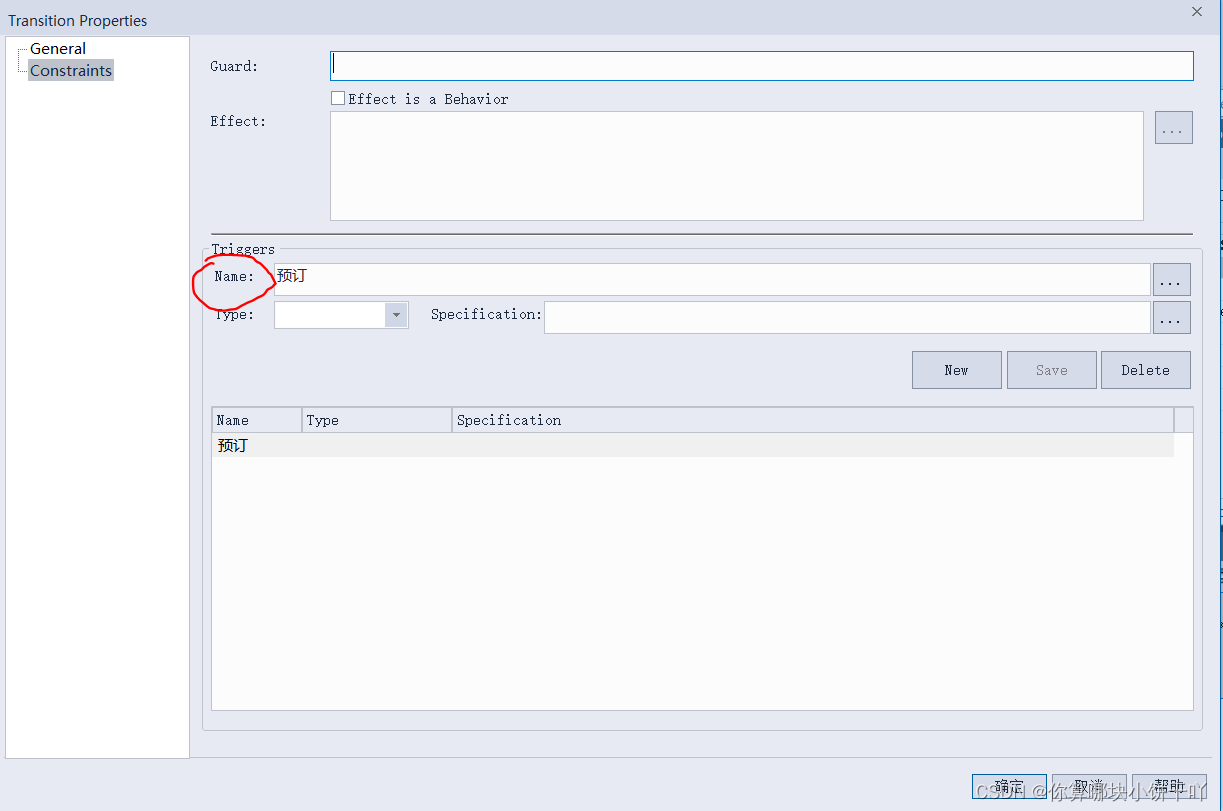

如果在Name中写内容，则没有括号

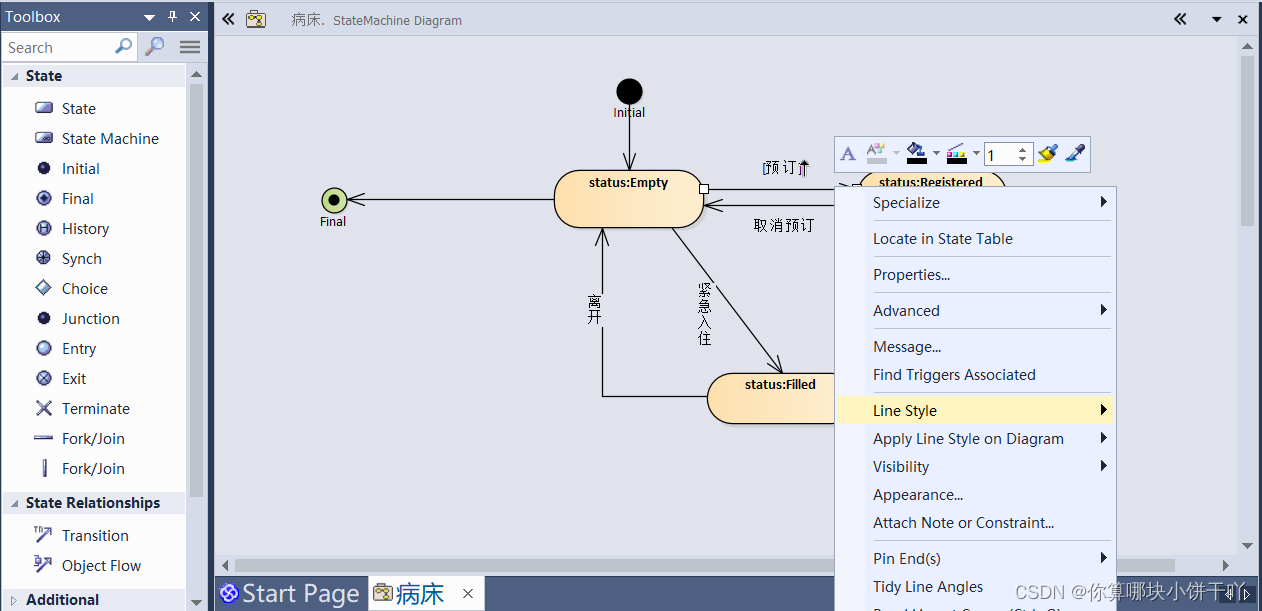

 右击箭头，可以改变箭头的样式





 最后状态机图绘制完成
