SIMULINK 的POWER GUI功能使用--傅里叶分析


如果要分析仿真波形电流的THD,可以在,【建模】–【模型设置】中,【数据导入导出】中取消勾选【单一仿真输出】,然后设置示波器中的【记录数据到工作区】。然后打开power GUI 就可以使用傅里叶分析了。
图1 SIMULINK 模型设置

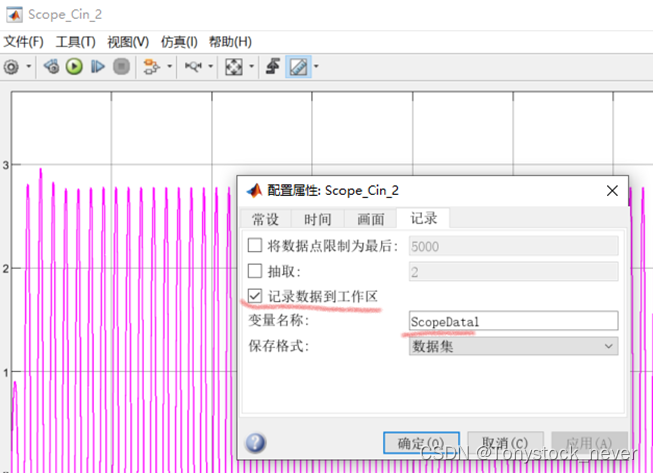

图2 示波器设置
POWER GUI
打开之后的页面
条形图显示
列表显示
