芯片手册：OPA847

一、亮点

高带宽

理论值3.9GHz

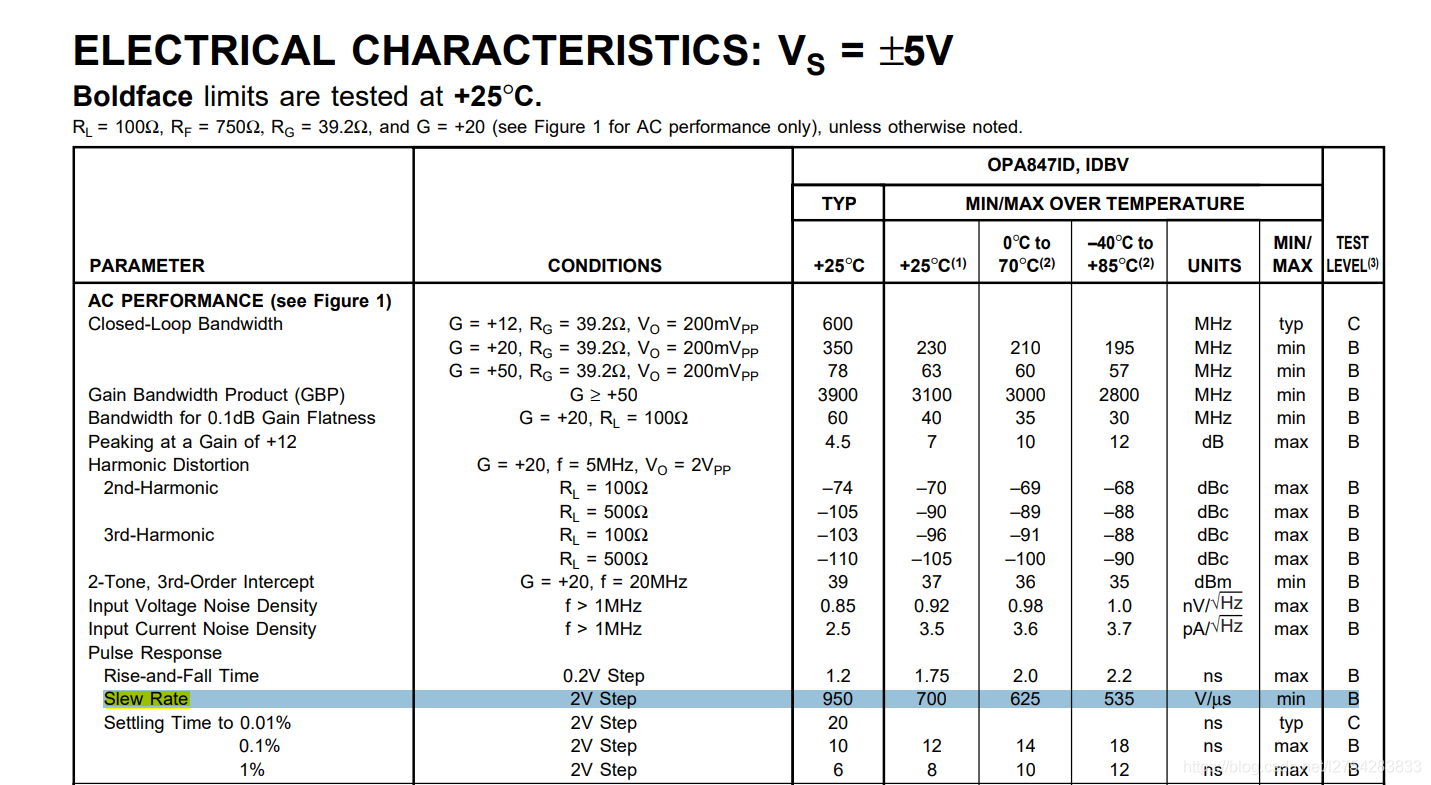

高压摆率

典型值950V/us，最小值535V/us。

在这里插入图片描述

二、模块参数

供电：双电源±5V

放大倍数：10倍

三、原理图

在这里插入图片描述

在这里插入图片描述

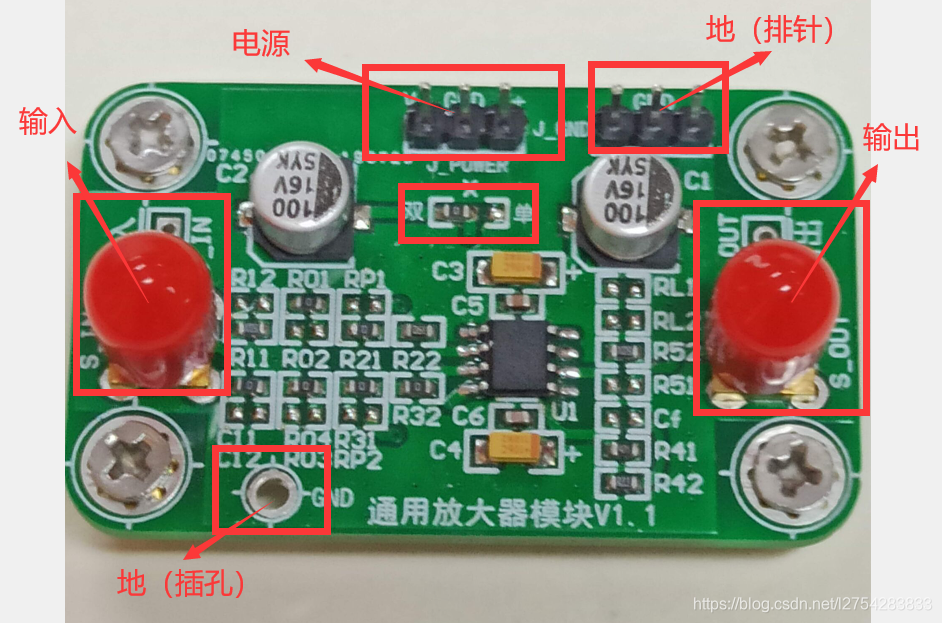

四、模块接口说明

在这里插入图片描述
地（插孔）和引出的地（排针）方便万用便测试。

五、测试

输入信号：Vpp = 200mV的正弦波

输出情况：

在DC ~ 25MHz放大倍数基本可以稳定在10左右

频率逐步增大，波形形状基本不变，但放大倍数会降低

当频率达到大概220MHz，放大倍数降至5倍左右

六、注意事项

正负电源不要接反。

此模块放大倍数不可调。

若需要双电源供电，需短接板子丝印上的“双”，

若需要单电源供电，需短接板子丝印的“单”。
