我们这里通过debug抓一个普通led工程的部分信号

下面是代码，输入差分200M

1.整体代码

`timescale 1ns / 1ps
module led_test(
//Differential system clocks
  sys_clk_p,//200M
  sys_clk_n,
  rst_n,  //S1
  led
    );

input         sys_clk_p;
input         sys_clk_n;
input         rst_n;
output [1:0]  led;

wire        sys_clk;
reg [31:0]  count;
reg [1:0]   led_cnt;



GTP_INBUFGDS GTP_INBUFGDS_inst
(
	.O        (sys_clk  ),
	.I        (sys_clk_p),
	.IB       (sys_clk_n)
);

//1s
always@(posedge sys_clk or negedge rst_n)begin
        if(!rst_n)
            count <=    32'd0;
        else if(count == 32'd99000000)
            count <=    32'd0;
        else
            count <=    count + 1'b1;
end

always@(posedge sys_clk or negedge rst_n)begin
        if(!rst_n)
            led_cnt <=    2'd0;
        else if(count == 32'd99000000)
            led_cnt <=    led_cnt + 1'b1;
end

assign led = led_cnt;



endmodule

2.工程编译

3.添加debug和测试管脚

选择Tools-->Inserter

点击Next

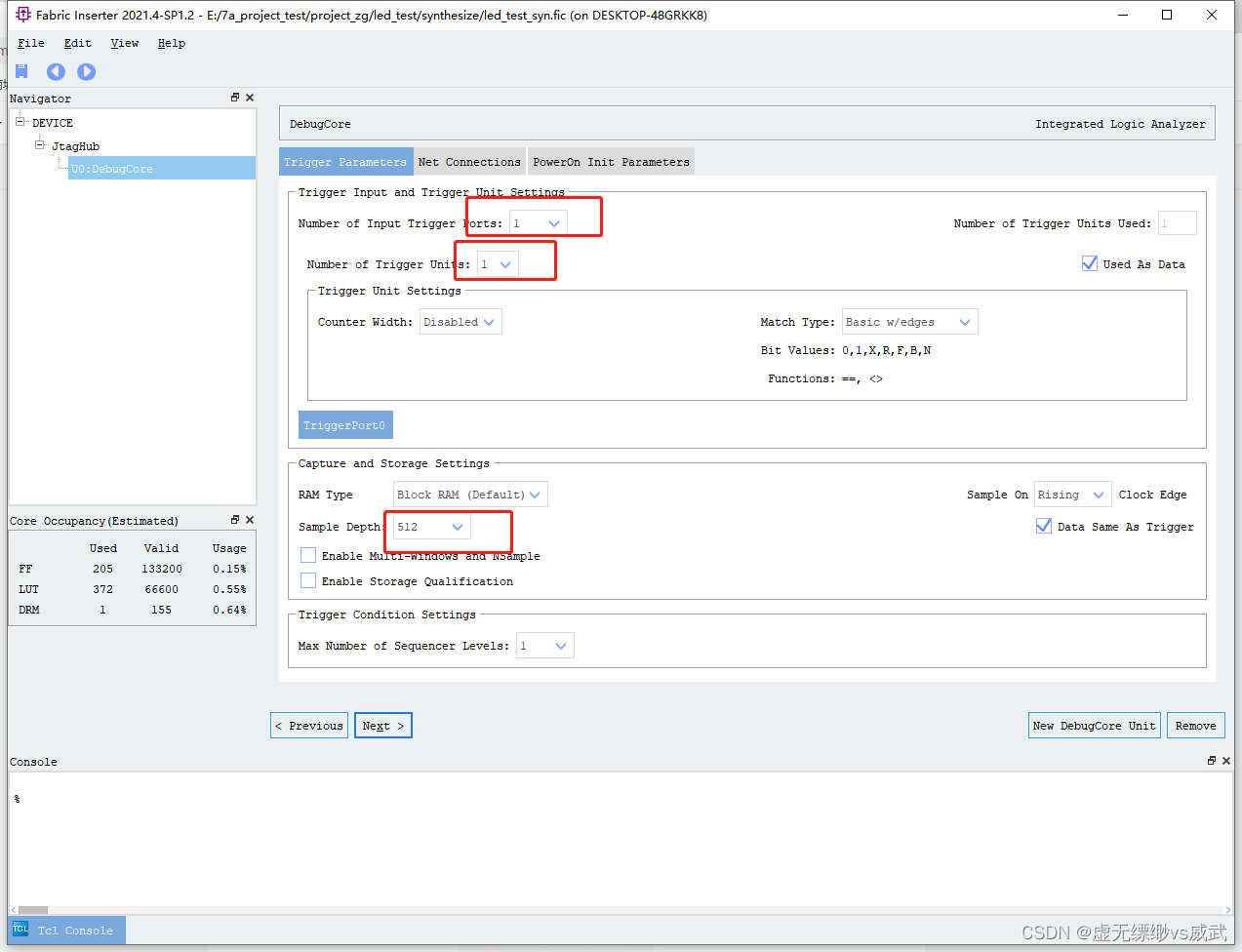

这里简单设置通道数和抓取深度

 点击Next

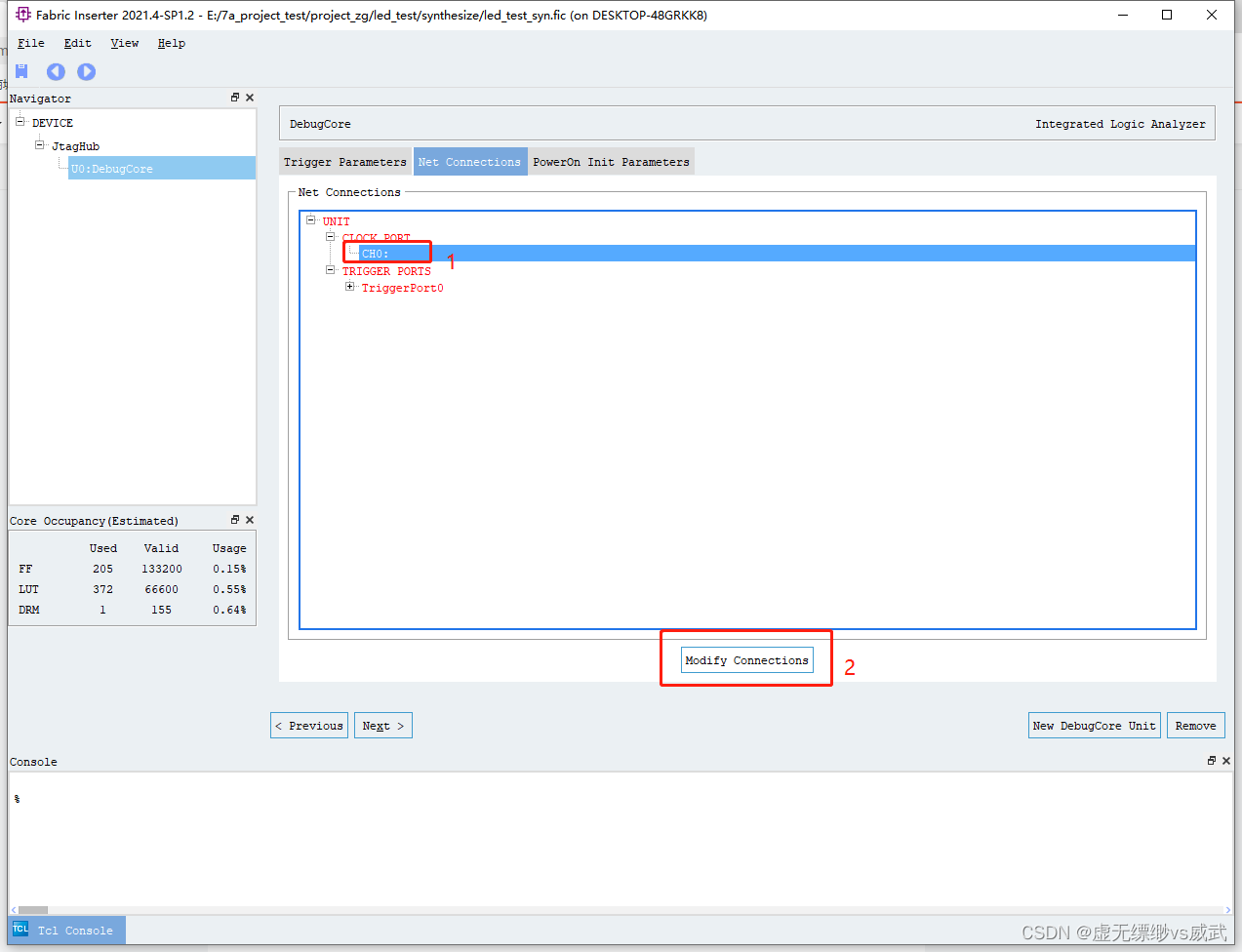

 第一步点击CH0，第二步点击Modify

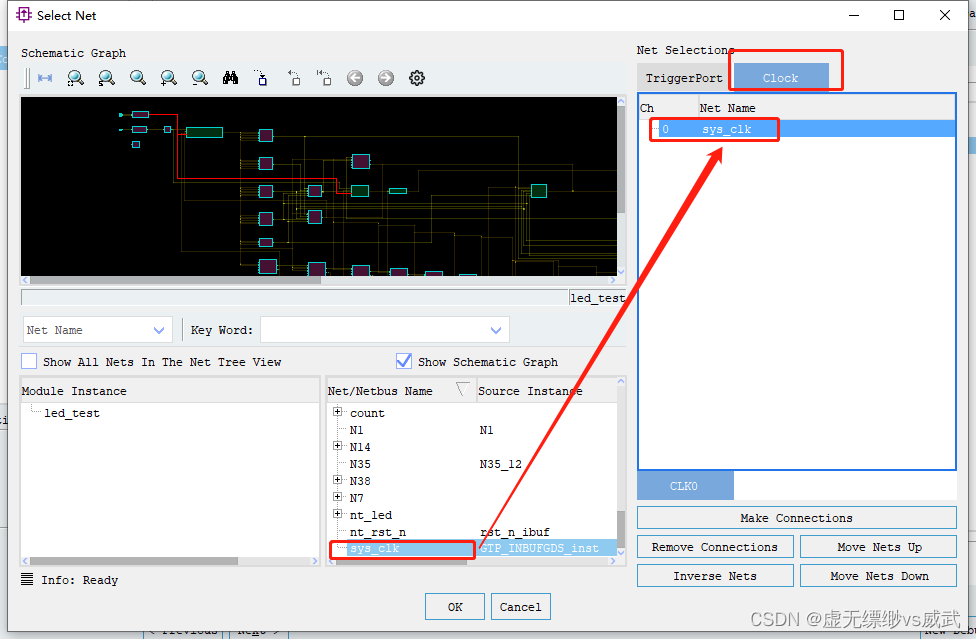

 在弹出的对话框中选择采集时钟sys_clk

按住鼠标将sys_clk拖到clock下，然后点击OK

可以看到采集时钟已经加进来了

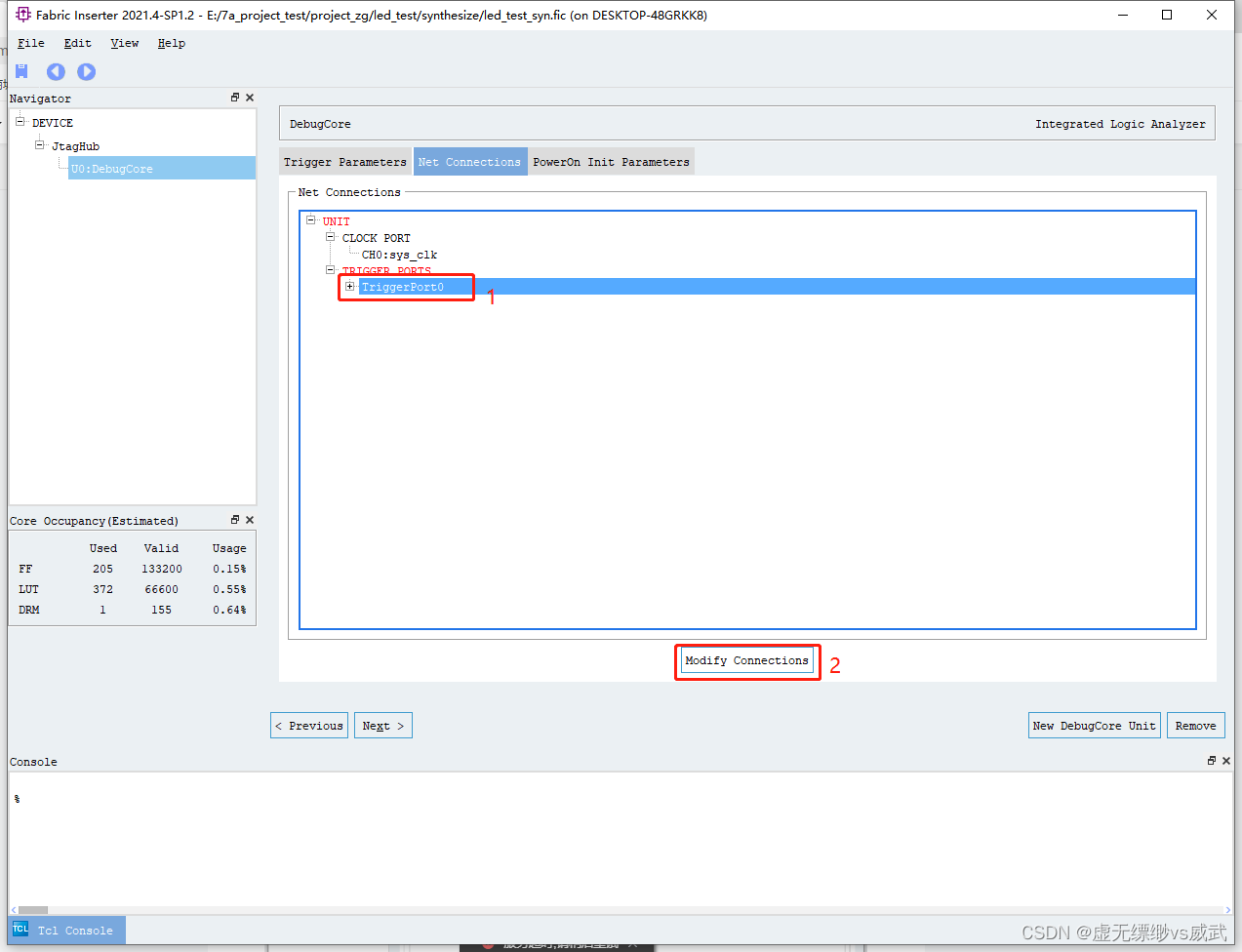

选中红框1的位置，然后点击菜单2

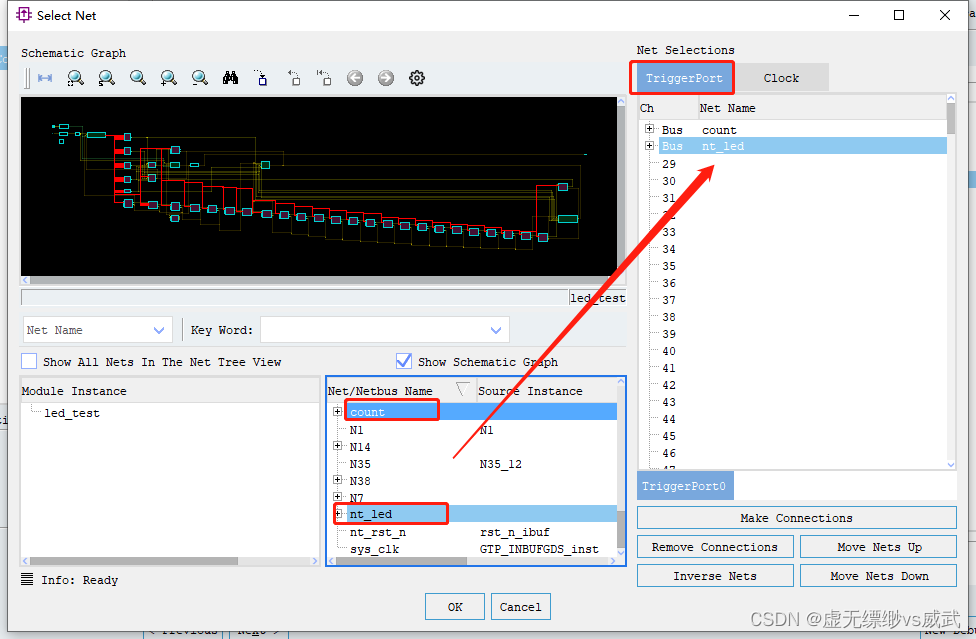

将测试管脚拖到右边位置

可以看到测试的管脚已经加入进来了

点击保存图标

点击右上角X关闭对话框

4.编译工程

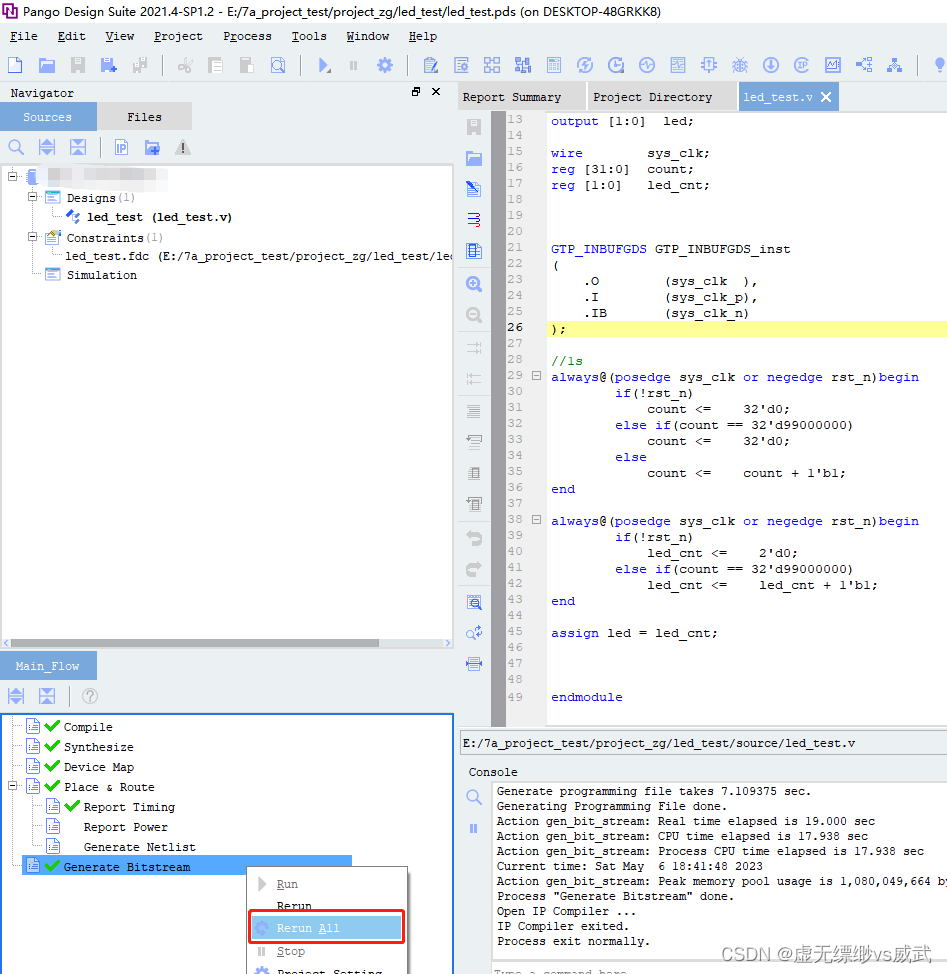

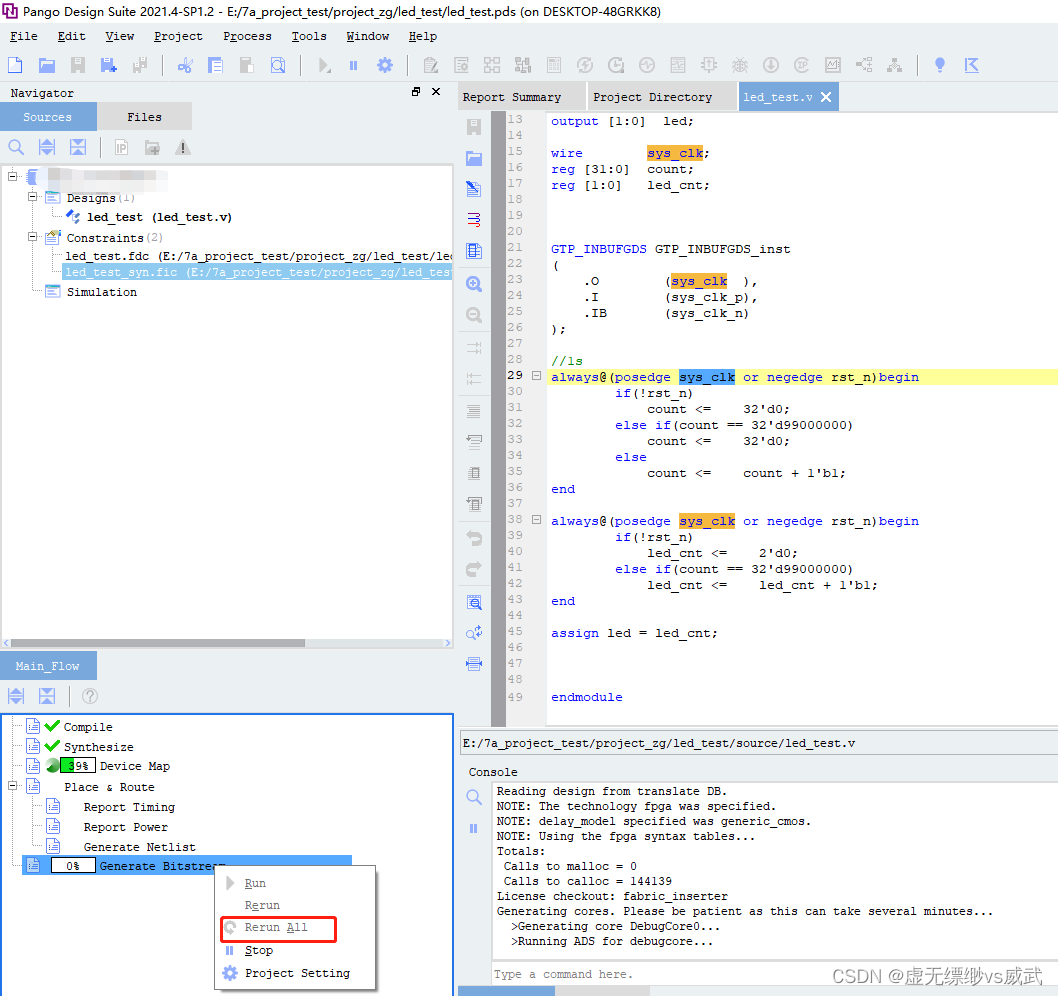

在Generate Bitstream上右击选择Rerun All编译工程

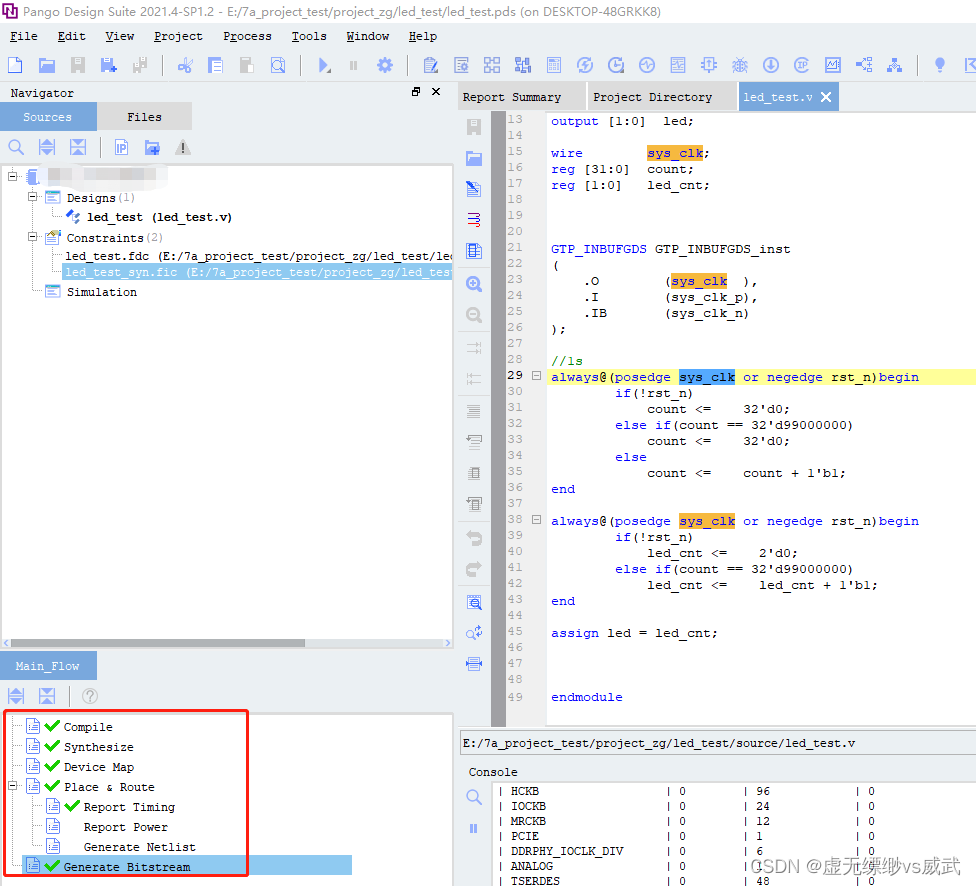

 工程编译完成

5.下载工程文件

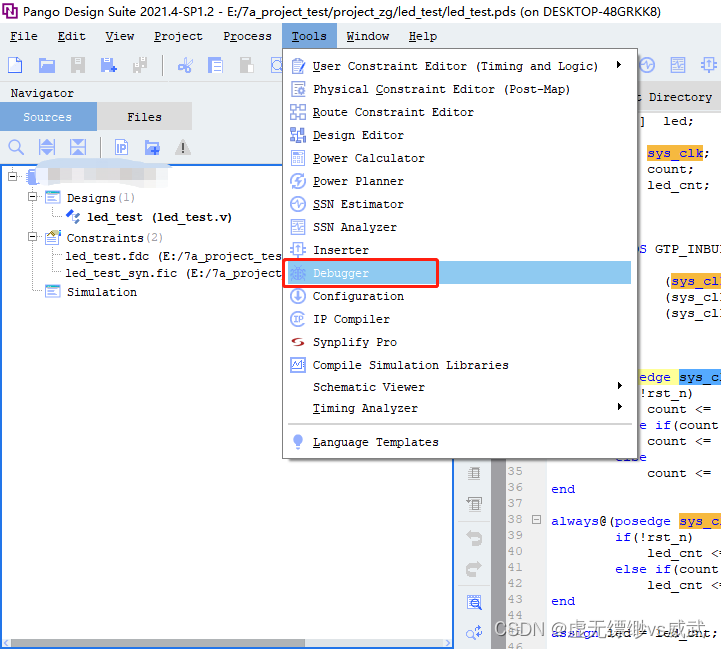

选择Tools-->Debugger

点击这个红色方框

能检测到芯片型号表示jtag连接正常 ，点击OK

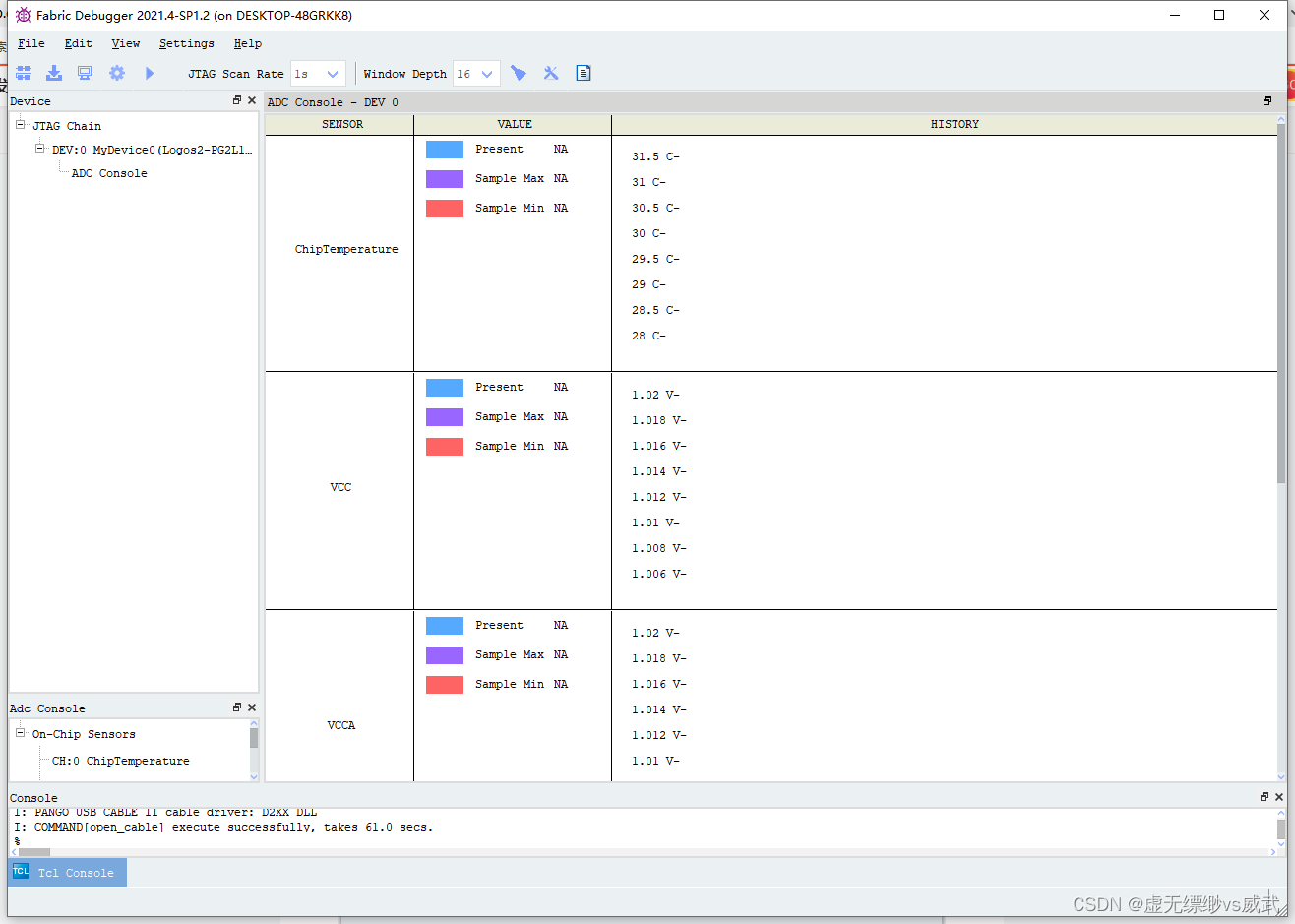

 然后出现这个界面

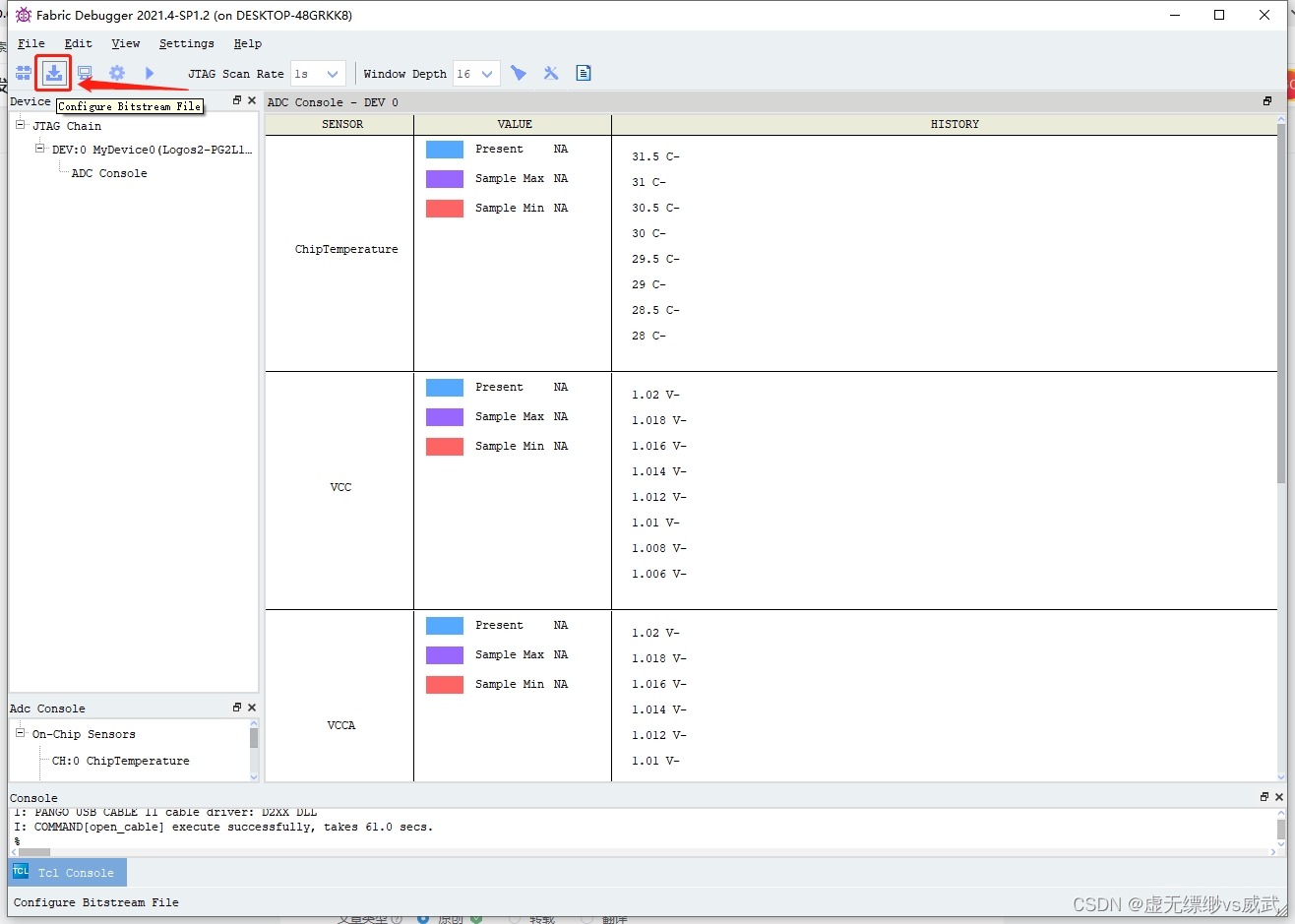

 点击下载文件这个图标

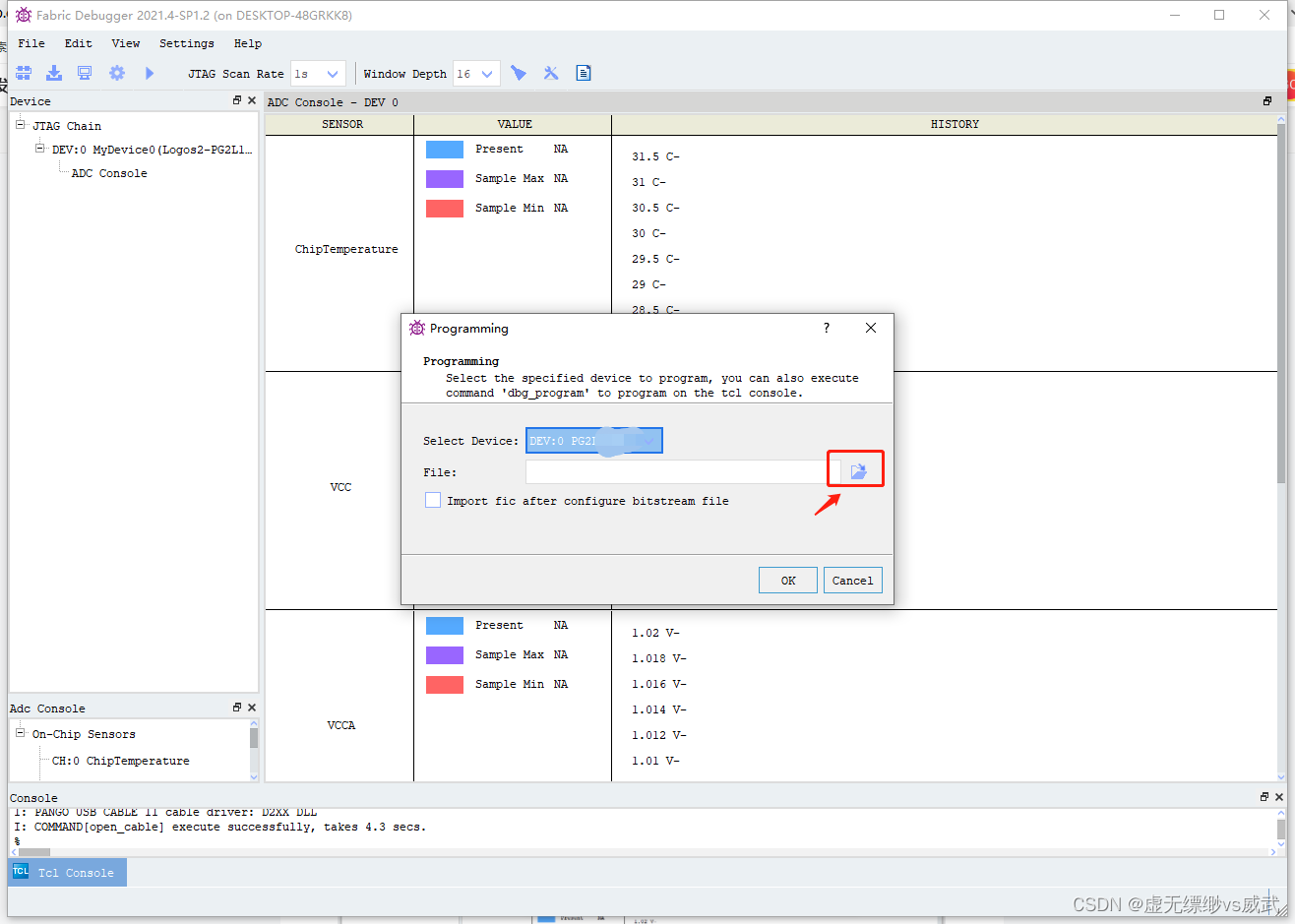

点击这个文件夹图标选择工程文件

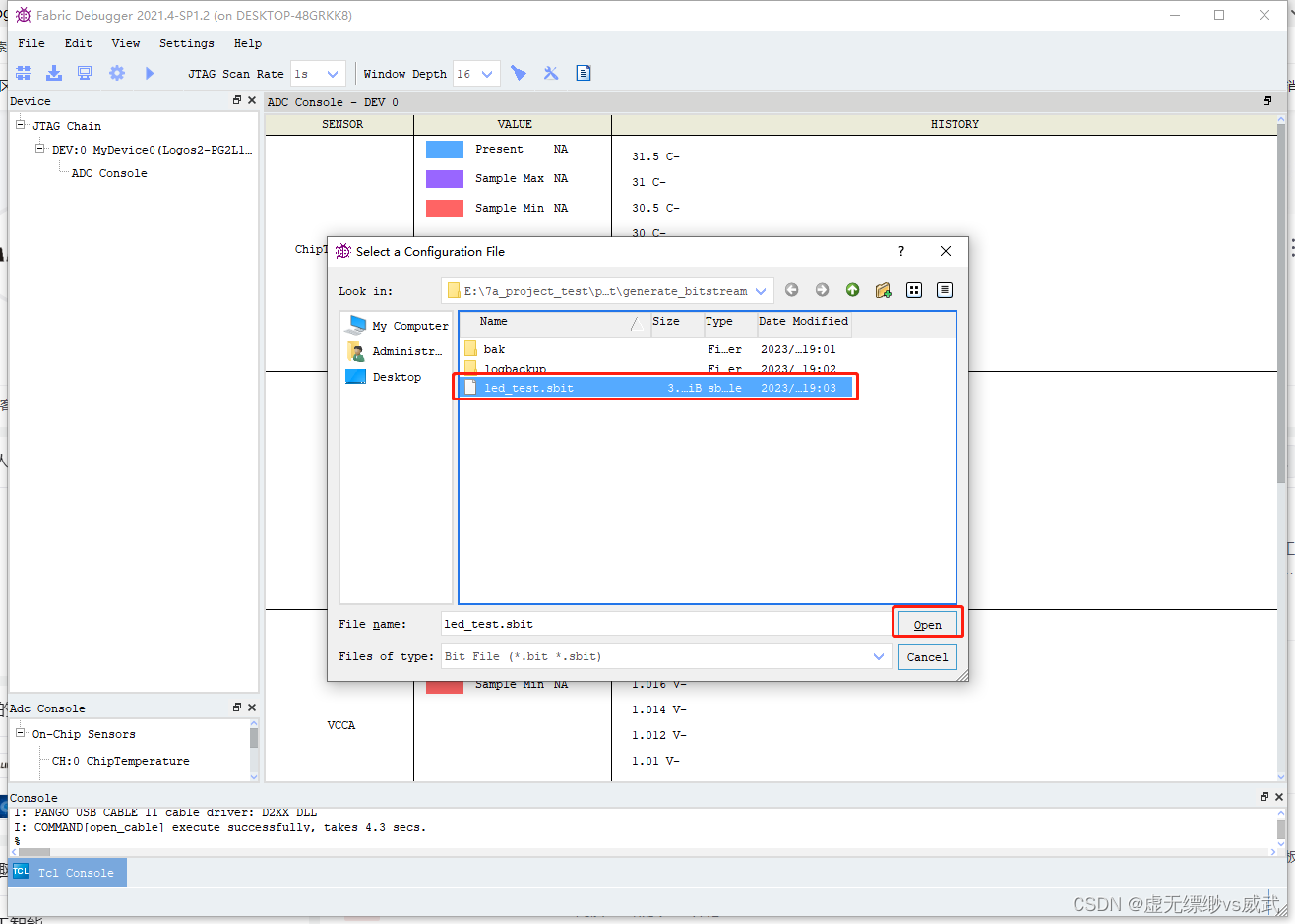

选中工程文件点击Open

添加需要下载的sbit文件，点击OK

 程序正在下载中

6.波形抓取

 程序下载完成后，点击波形这个

可以看到要抓取波形的界面

点击运行

 将波形拉大后可以看计数值和led的电平

 注意：

有的人可能会发现，这步添加一些需要抓取的管脚，发现找不到，那是因为，我们编译的时候这些管脚被优化掉了

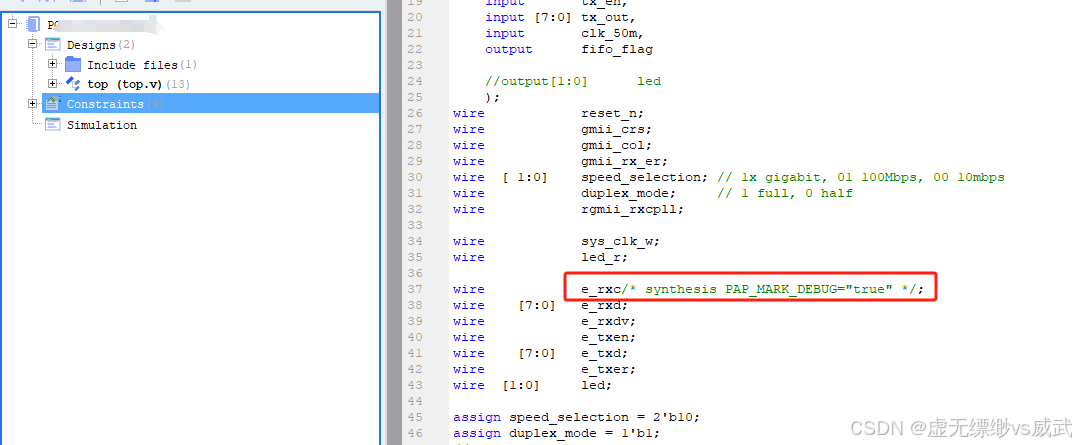

我们只需在像下面红框 /* synthesis PAP_MARK_DEBUG="true" */   添加这部分关键字，重新编译后，就可以抓取我们被优化掉的管脚

wire            e_rxc/* synthesis PAP_MARK_DEBUG="true" */;
wire	[7:0]   e_rxd;
wire            e_rxdv;
wire	        e_txen;
wire	[7:0]   e_txd;
wire		    e_txer;
wire  [1:0]     led;
