定时器介绍

定时器是一种片上外设，专门用来定时，类似于手表，每一秒跳动一下，定时器也是每隔一个时间段计数器值+1，精准定时

定时器F1系列最多有14个，不同芯片数量不同，如下图，分为基本定时器，通用定时器和高级定时器，后两者分别多了从模式控制器和高级功能

定时器整体结构图

共五个部分，分别是时基单元，输入捕获，输出比较，从模式控制器，高级功能，铁头山羊已经用粉色虚线和绿色虚线分隔开了

时基单元

时基单元结构图

时钟来源

From RCC：Tim是一个片上外设，它的时钟都是来自于RCC的，但不同Tim的时钟来源不同，可以是APB1，也可以来自于APB2，需要查询数据手册和参考手册，找框图来确定

数据手册的框图：

参考手册的框图：

这里都表明TIM1来自于APB2，TIM234来自于APB1，但是参考手册上还表明，如果APBx分频系数为1，则频率不变，如果不是，则频率*2

铁头山羊视频中没说为什么，只好去文心一言问了一下，原来是因为数据手册更倾向于概念，框架，而参考手册则更具体一些，所以写代码，参考手册比数据手册要更重要一些

知识点小结

分频计数器以及计数模式

分频计数器

时基单元的三个部分：预分频器，自动重装寄存器+计数器，重复计数器内部结构其实是相同的，另外两部分也都是由自动重装寄存器+计数器组成的，区别仅仅是概念上的功能不同

计数模式

上计数模式

假设自动重装寄存器值为N，那么计数器在经过N个脉冲后，也会计数到N(初值为0)，再来一个脉冲就会溢出，向后产生一个脉冲并且计数器归0，所以计数的个数是N+1，也就是输入N+1个脉冲后，计数器值归0并产生一个脉冲

个人理解：

假设ARR为36，看计数器寄存器那一行和计数器溢出那一行，数字是从0~36的不断轮回，假设把时钟脉冲也计数，那就是输入脉冲是1，计数器为1，然后输入脉冲是2,3,4，计数器也是2,3,4，同步相加，一直到都是36，再往后输入脉冲是37，计数器为0，接着分别是38,39,40和1,2,3，计数器的值可以看成是输入脉冲对37取余数，也就是对(36+1)取余数，每到计数器为0产生一个脉冲，就是每数到37的整数倍产生一个脉冲，所以说计数周期=36+1也即N+1，还有另外两个部件与分频器和重复计数器也好理解了：预分频器的功能是把进来的脉冲经过PSC+1进行分频，也就是说APB2脉冲个数为(PSC+1)整数倍时，向中间部件输入一个脉冲，也就是说APB2给了预分频器k*(PSC+1)个脉冲，预分频器就给中间部件k个脉冲，分频了；同理重复计数器也是，中间部件向R重复计数器输入(RCR+1)个脉冲后，向外输出一个脉冲，就是说"表转了RCR+1"圈，产生一个updata事件，但是重复计数器只有高级定时器才有，基本和通用在计数器产生脉冲后就直接产生updata事件了。

下计数模式

假设自动重装寄存器值为N，那么计数器初值为N，在经过N个脉冲后，会降到0，再来一个脉冲就会溢出向后产生一个脉冲，并且计数器值归为N，所以计数的个数是N+1，也就是输入N+1个脉冲后，计数器值归为N并产生一个脉冲

与上计数模式类似，输入脉冲从0~36~37~73~74，计数器从36~0~36~0~36，可以看成是

36-输入脉冲值%37=计数器值，每当数到36时会产生一个脉冲，也就是说产生脉冲时

36-输入脉冲值%37=计数器值=36，此时输入脉冲值%37=0，也就是说输入脉冲为(36+1)的整数倍时，向后产生一个时钟，技术周期也为N+1

中间对齐计数模式

这个模式看的有点懵，如果只看时序图的话：ARR为N只看时序图按前两个计数模式思考的话，是输入脉冲值数到12的整数倍时，会产生计数器下溢，类似于之前的溢出，也就是说计数周期是2N，可是那个更新事件却更新了两次，铁头山羊总结的计数周期分别是N+1，N+1，2N+1，我思考后的是N+1，N+1，2N，问文心一样，和我的是一样的，我暂且按自己的来记，去b站问一下铁头山羊大大，但是那个更新事件两次我非常不理解。

练习定时-多长时间产生一次脉冲(产生一次update事件，在后面)

update事件与预加载

结构图中寄存器后面有阴影，是一个叫做影子寄存器的东西，自动重装寄存器中的值决定了技术周期，有时候需要动态改变这个N的值，但是产生计数器产生脉冲并自动归0是在计数器值恰好等于N后，再来一个脉冲的时候，如果计数器内的值大于自动重装寄存器内的值(N)，再来一个脉冲不会产生脉冲也不会产生归零，假如原先N为10，计数器值已经是8，突然将N改为5，那么计数器值>自动重装寄存器内的值，接下来一直来的脉冲只会让计数器值不断增大，却不会出现等于自动重装寄存器内的值的情况，直到计数器数到65535再来一次脉冲才会归零，也就是说有一段很长时间的无脉冲时间，影子寄存器是预先将新N值写入影子寄存器，在update事件后，三个部件内部计数器归零，此时影子寄存器内的新值再放入"自动重装寄存器"，就不会出现刚刚的情况了，影子寄存器，两边的部件是自动开启的，中间部件需要手动开启，在设置完定时器需要手动用软件产生一次update事件，将影子寄存器内的值放入自动重装寄存器再工作

在完成计数周期后，中间部件或者重复计数器向后输出一个脉冲，产生update事件，update事件作用：将影子寄存器中的值填入预分频器，自动重装寄存器，重复计数器，并产生一个中断标志(是否产生中断源要看是否使能这个中断，同一个定时器的update和输入捕获等中断共享同一个通道)，闪电是update事件，事件作用是将影子寄存器内值放入自动重装寄存器，将update中断的标志位置1(UIF)，是否产生中断源，要看是否使能这个中断(UIE)

编程接口与自制函数

函数思路：

中断服务函数：先设一个变量，每过1ms+1。

获取当前时间(毫秒级)直接返回变量

获取当前时间(微秒级)返回变量*1000+计数器内值

延时函数(毫秒级)：获取当前时间，然后设一个变量目标时间=当前毫秒级时间+延迟毫秒数，wihle循环，当前毫秒级时间<目标事件内则在延迟函数里等待即可

延时函数(微秒级)：获取当前时间，然后设一个变量目标时间=当前微秒级时间+延迟微秒数，wihle循环，当前微秒级时间<目标事件内则在延迟函数里等待即可

中断号通过参考手册找，知道中断号后设置NVIC的通道在stm32f10x.h中找，设置完NVIC，编写中断服务函数时，要取代的函数名称在启动文件中找

代码结构

定时器.c

main.c

zong

工作后的总结

Update 事件+中断使能=Update 中断
递减模式CNT到0时,算一个周期的话,假设RCR值为N,则
每N+1个周期产生Update 事件,RCR值取0时就是每0+1个周期也就是每个周期产生Update 事件,若再加上对应的中断使能UIE为1,则每0+1个周期也就是每个周期产生对应Update 中断

关于系统时钟和时间片的复习

想看一下freeRTOS每个任务运行时长是多少,搜了一下,和configTICK_RATE_HZ相关:每个时间片为1/configTICK_RATE_HZ秒,或者说每秒调度configTICK_RATE_HZ次

想知道为什么可以软件配置configTICK_RATE_HZ就可以了，而不需要管操作系统所用的硬件定时器。

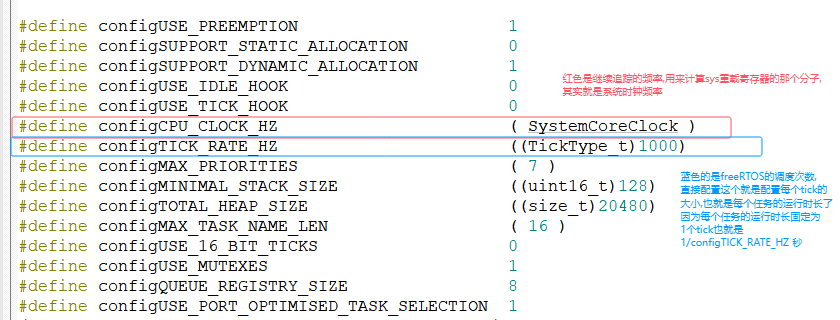

全局搜索configTICK_RATE_HZ，发现

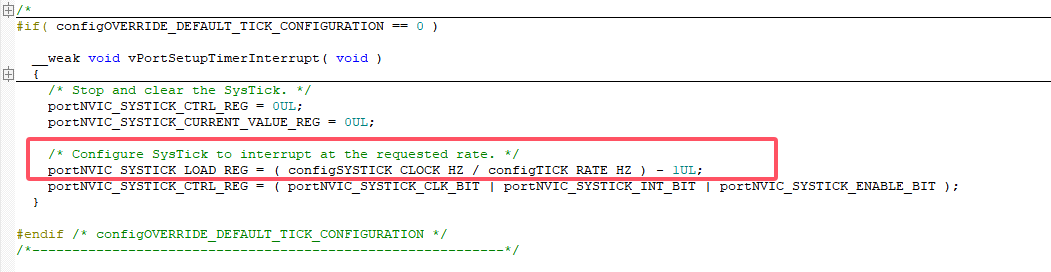

转到portNVIC_SYSTICK_LOAD_REG定义

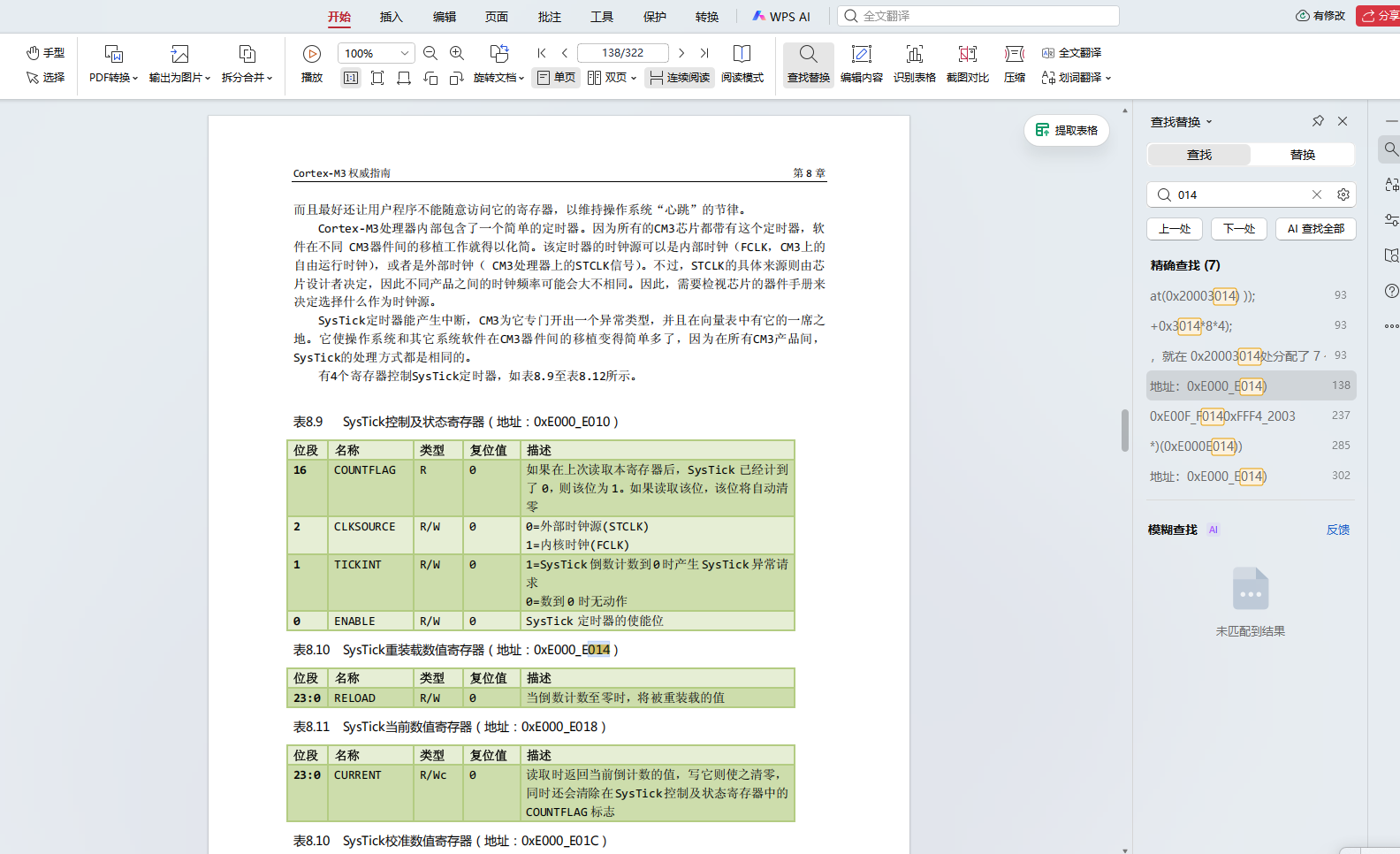

经同事指点,这个是系统定时器的重载寄存器,0xe000e014应该就是这个寄存器的地址,STM32参考手册搜不到,只能在M3权威内核指南里看。

#define portNVIC_SYSTICK_LOAD_REG            ( * ( ( volatile uint32_t * ) 0xe000e014 ) )

volatile指的是让编译器不要优化,每次都要从硬件地址进行真实读写, 0xe000e014被强制类型转换为uint32t类型的指针,必须去真实硬件该地址处进行读取,最左边的*就是寻址

*p=a:p指向的空间写入a的值

portNVIC_SYSTICK_LOAD_REG = ( configSYSTICK_CLOCK_HZ / configTICK_RATE_HZ ) - 1UL;

就是  ( * ( ( volatile uint32_t * ) 0xe000e014 ) ) = ( configSYSTICK_CLOCK_HZ / configTICK_RATE_HZ ) - 1UL;

也就是

0xe000e014指向空间写入(系统时钟HZ/configTICK_RATE_HZ) - 1
也就是SysTick重装载数值寄存器（地址：0xE000_E014）值写入(系统时钟HZ/configTICK_RATE_HZ) - 1

0--------------初始值
x-1
x-2
...
1
0---------------中断
x-1
x-2
...
1
0---------------中断
x-1
x-2
...
1
0---------------中断
x-1
x-2
...
1
0---------------中断

一次中断后当前值为0,,到下一次中断经历x+1个点,距离为x格,跳一次走一格,跳x发送一次中断,又回到一次终端后,当前值为0的状态,下一次仍然需要x次,也就是重载计数器为x-1的情况下,跳x次才会发生一次中断

重载寄存器 = (系统时钟HZ/configTICK_RATE_HZ) - 1

也就是跳(系统时钟HZ/configTICK_RATE_HZ)进入中断

每跳一次为 1/系统时钟HZ 秒

每跳(系统时钟HZ/configTICK_RATE_HZ)进入一次中断,就是

每个中断要这么长时间进一次:

(系统时钟HZ/configTICK_RATE_HZ) * 1/系统时钟HZ 秒 = 1/configTICK_RATE_HZ 秒

也就是每1/configTICK_RATE_HZ 秒 进一次中断,每个中断会进行一次调度,也就是进行一次时间片轮转,时间片长度就是调度一次的时间,也就是1/configTICK_RATE_HZ 秒,也就是1ms,每个任务占据不同时间片,也就是时间片数*1ms=该任务获取调度后可以运行的时间(不算被中断打断的时间)

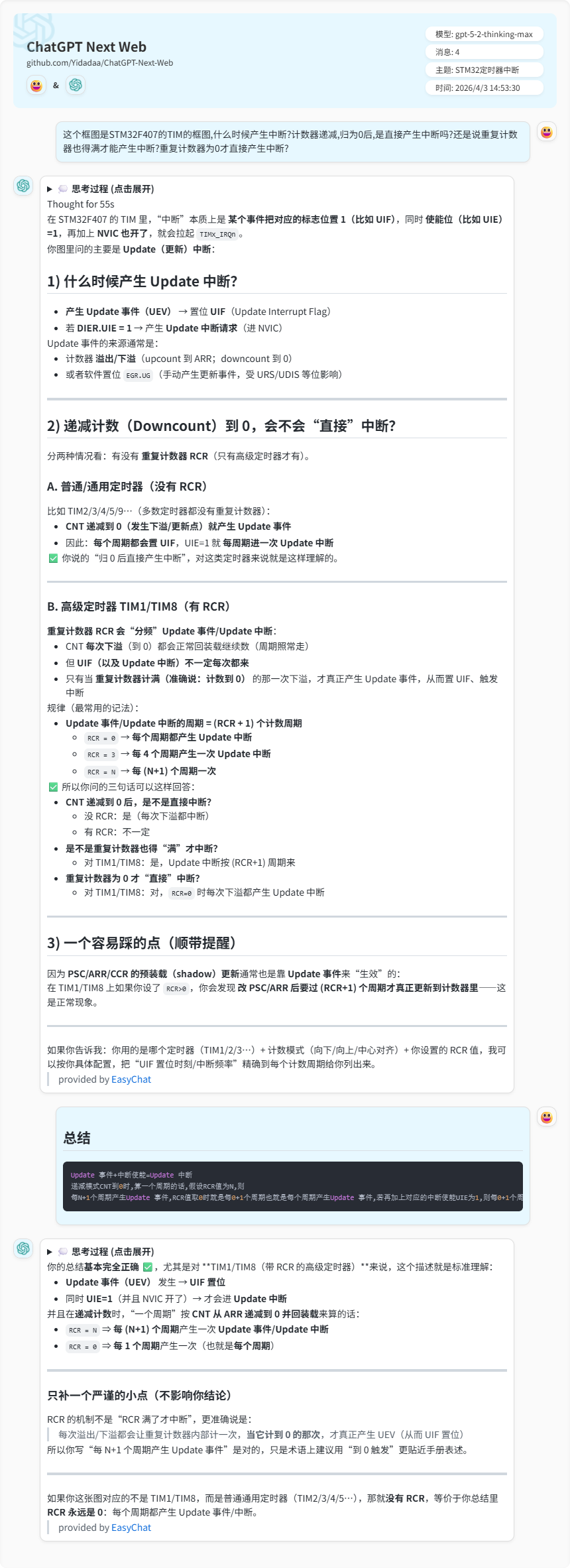

freeRTOS时间片每个任务固定为1个tick,也就是1ms,时间片数没找到,问的AI才知道每个任务的时间片数都是是固定为1的

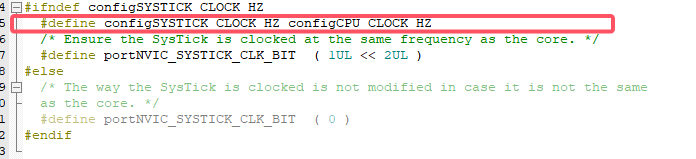

configSYSTICK_CLOCK_HZ就是系统时钟,追踪路径
