一、问题描述

1200控制步进电机时,在轴组态调试面板进行回原点时,步进电机到达两侧硬件限位后无法进行自动反转找原点。


二、问题解决

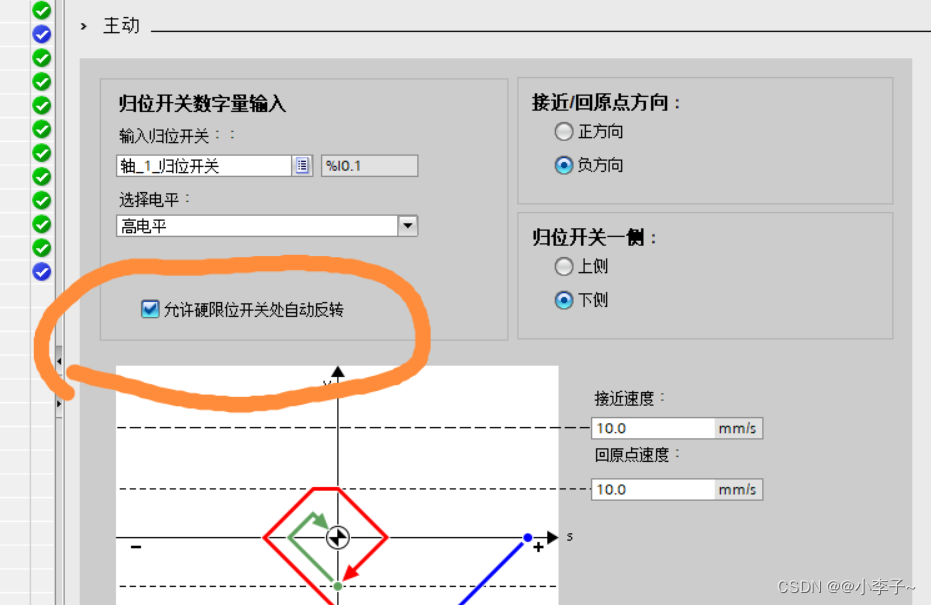

1.是否在组态中勾选到达硬限位自动反转

在组态中看一下是否勾选到达硬限位自动反转这个选项,选好后下载里面再试下。


 2.传感器或限位是否完好正确

再检查一下,传感器/限位接线是否正确(传感器:棕正蓝负黑信号/输入,限位:和按钮基本相同/接输入)

3.限位位置放错/上侧下侧颠倒

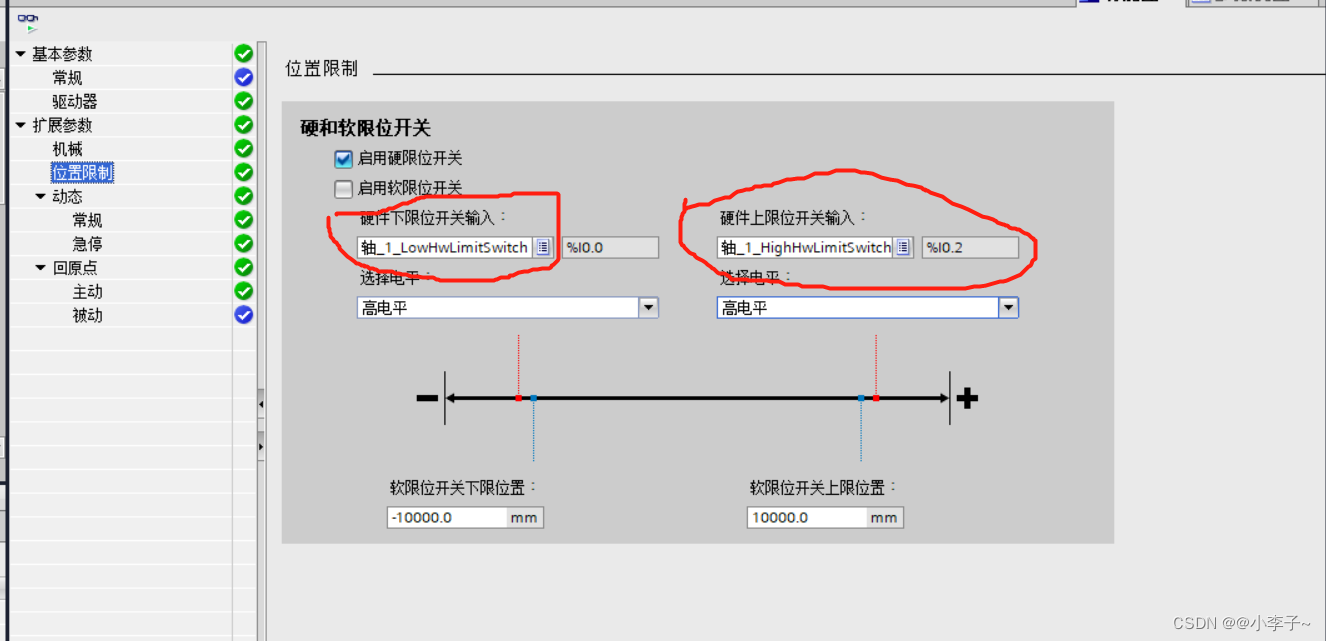

如果前面两个都没问题,那么大概率是因为上侧和下侧限位放错了,在组态中将两个输入I点交换或将限位接线的输入点交换一下就好了!


 例:原来下限位是I0.0,上限位是I0.2,对它俩交换一下试试。

原因就是,下和上限位/上侧和下侧装反了。
