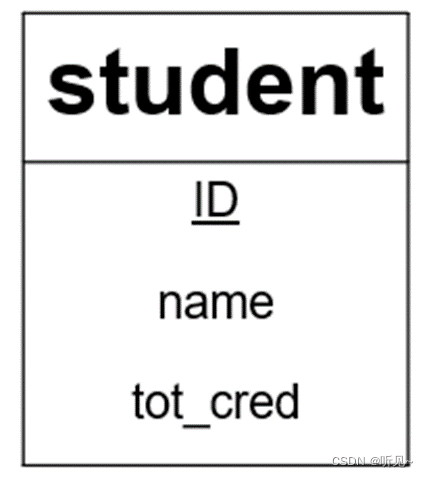

实体集

• 说明：实体集用分割矩形框，上面是实体名，下面是属性（主键要用下划线标志出来）。

• 解释： 代表数据库中的实体或表。

• 例子： 如果你正在设计一个大学据库，可能会有一个实体表示“学生“；该实体的属性可以包括id、姓名、tot_cred等。

联系集

• 说明：关系用菱形来表示，里面可以写上关系的名

• 解释： 代表实体之间的关系。

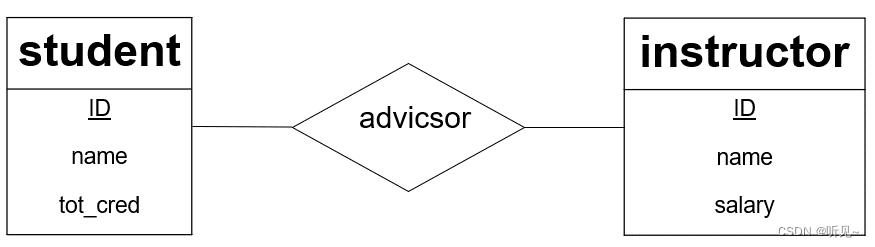

• 例子： 如果有一个关系表示“指导”，连接两个实体，“学生”和“教师”，那么这个菱形可以表示教师指导学生的关系（advicsor联系集）。



  角色

  在关系中，每个实体都可以扮演不同的角色。角色定义了实体在特定关系中的功能或地位。例如，在一个"雇佣"关系中，"雇主"和"雇员"是两个实体，分别扮演不同的角色。

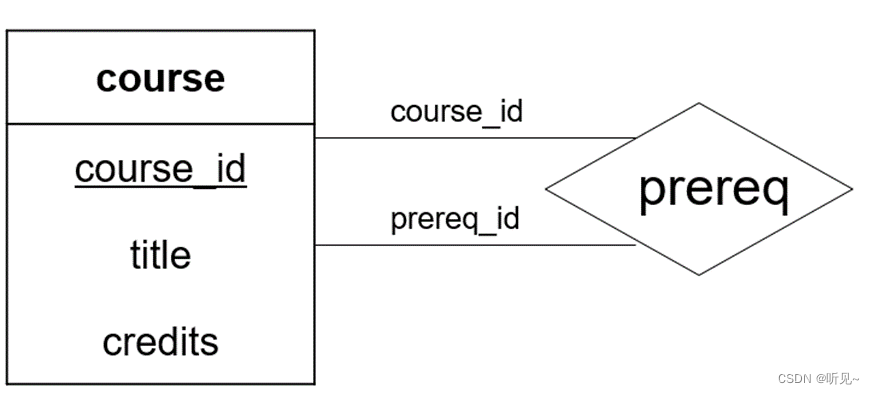

  在现实中同样的实体集也肯能以不同的角色多次参与这个联系集。例如在大学中开设的所有课程（course）实体集。我们用course实体的有序对来建模联系集prereq（表示一门课程是另一门课程的先修课）。

  描述属性

  • 符号： 未分割的矩形

  • 解释： 代表属性，即联系集的特征或信息。

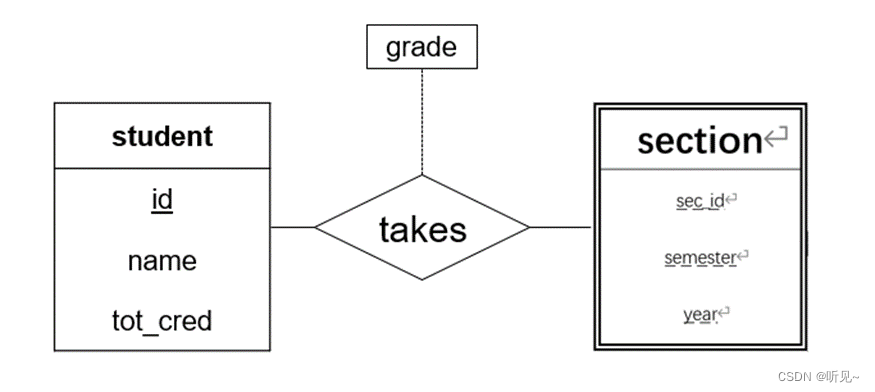

  • 例子： section（开课）和student实体集之间的takes（选课）联系集，grade（成绩）作为描述属性附加到takes上

映射基数

联系基数

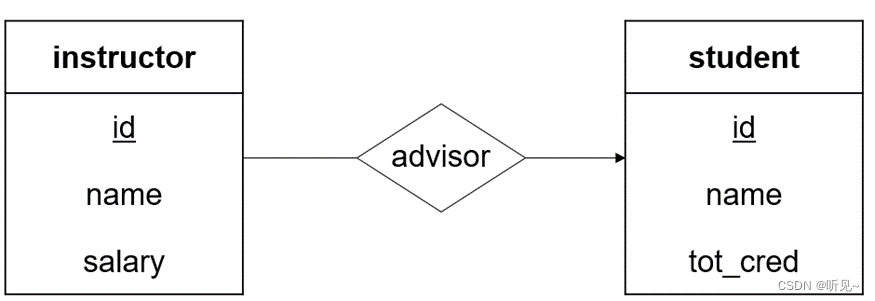

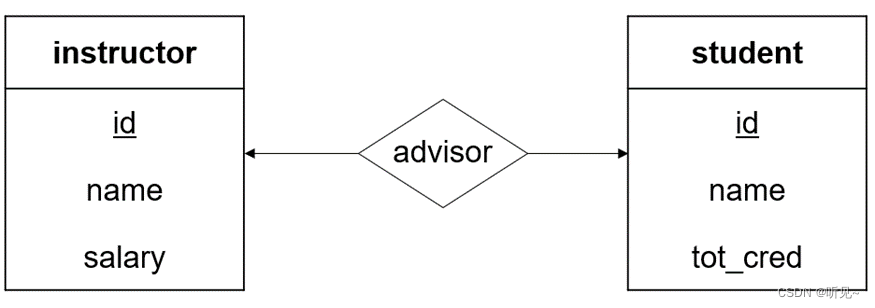

一对一：

一位教师最多指导一位学生，一位学生最多有一位指导教师

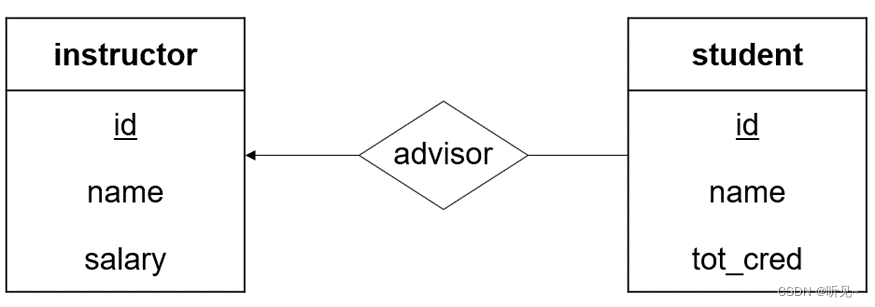

一对多：

一位教师可以指导多位学生，一位学生最多有一位指导教师

多对一：

一位教师最多指导一位学生，一位学生可以有多位指导教师

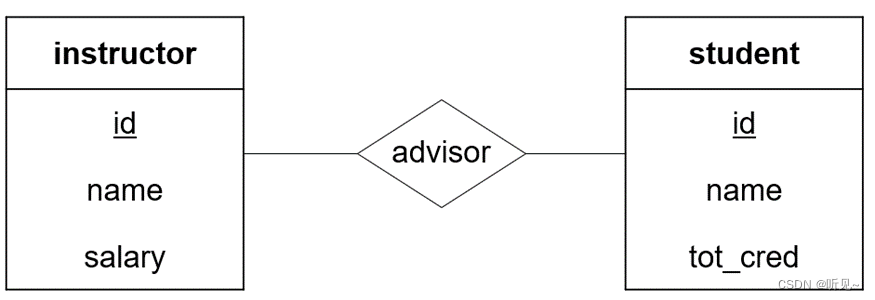

多对多

一位教师可以指导多位学生，一位学生可以有多位指导教师

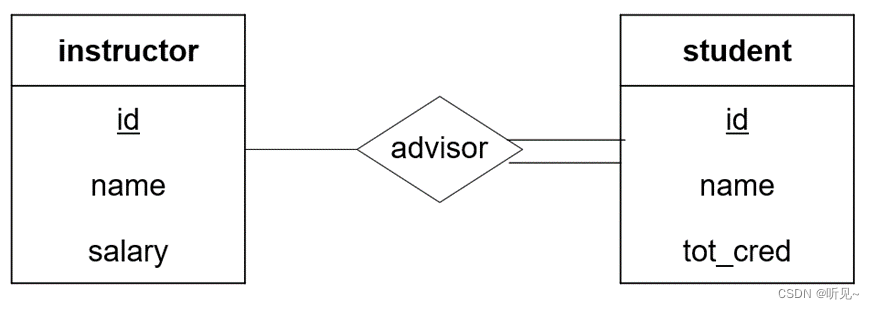

全部参与

用双线来表示，多对一的有箭头的也可以用双线。

例如：一所大学要求每名学生至少有一位导师，这就要求每个student全部参与advisor。

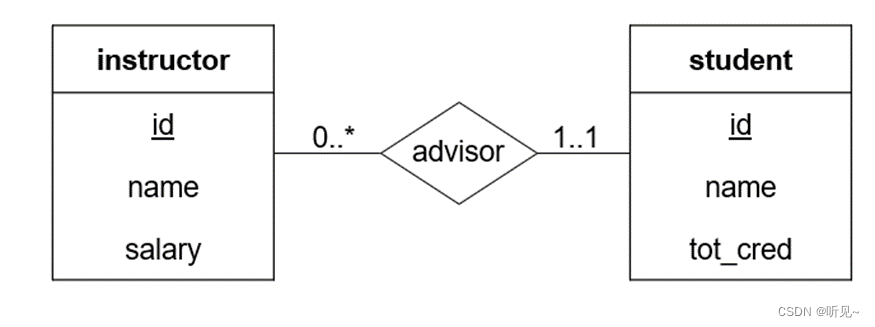

联系集上的基数限制

数量的另一种表示方式，x..y（表示最小是为x，最大值为y，*表示无穷）

例如，教师可以指导任意数量的学生也可以不指导，但是每一名学生必须至少有一名指导教师

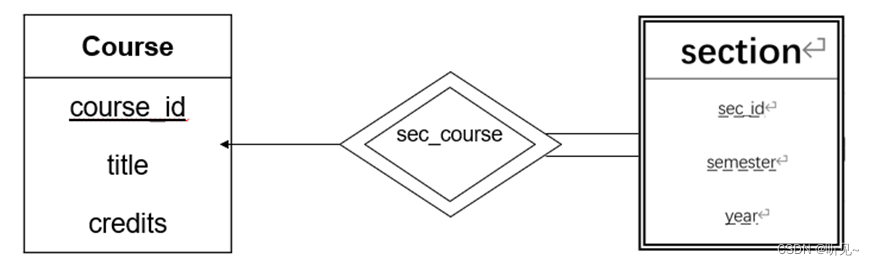

弱实体集

弱实体集的存在依赖另一个实体集。非弱实体集被称为强实体集。

通过双框的矩形描述弱实体集，其分辨符北加上虚的下划线，关联弱实体集和标识性强实体集的联系集以双边框的菱形表示。

例如，在大学数据库。section（开课）实体集依赖于course（课程）实体集，则section就是弱实体集。

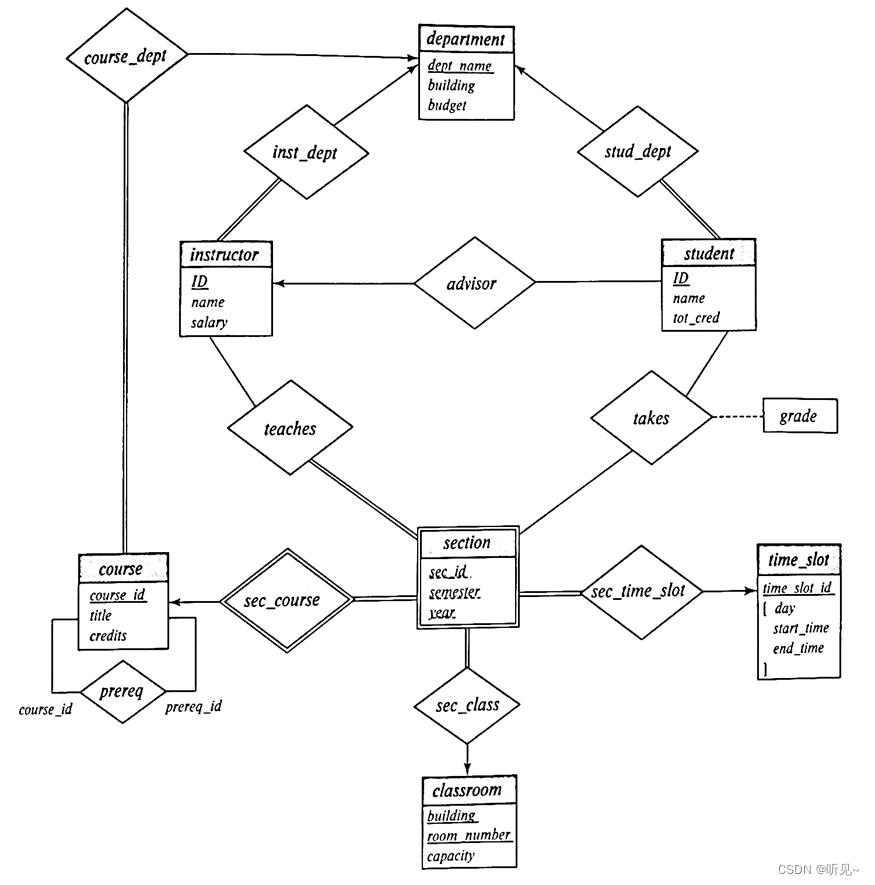

大学机构的E-R图
