导入封装库说明

AD目前位置并不直接支持导入cadence的封装库，但是可以通过导入cadence的PCB文件来创建提取文件里的封装的方式来导入封装库。

实例

导入cadence PCB文件

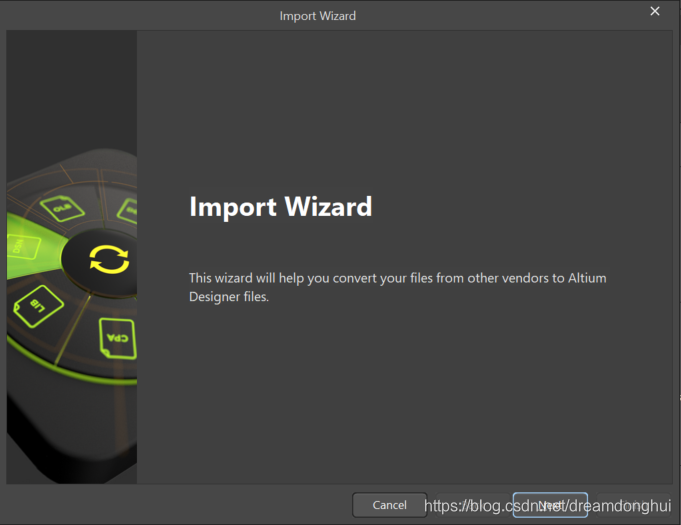

选择file-import wizard

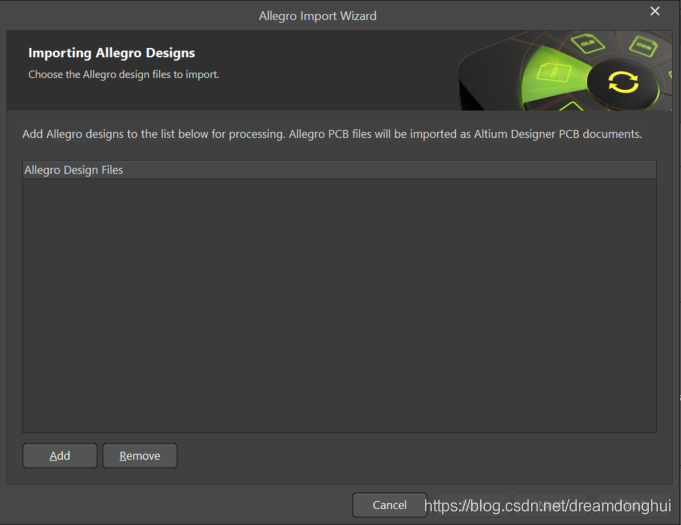

选择allegro design files

然而提示错误。说没装Cadence，其实装了的，只不过系统变量里没写，所以AD找不到。

打开电脑的系统变量设置页，

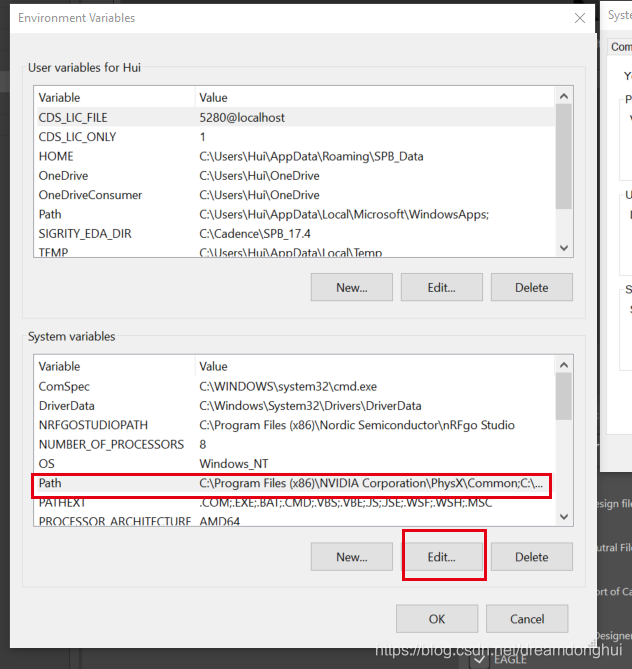

选中Path，然后点击下面的edit

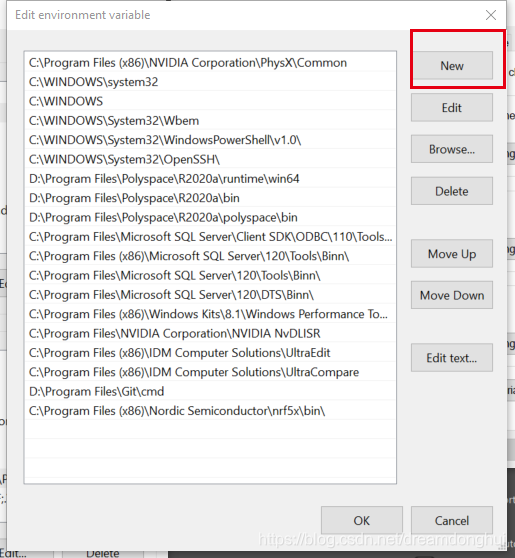

点击New

把extracta.exe目录添加到系统变量。通常在cadence的安装目录下的tools\bin里面。如下图所示。

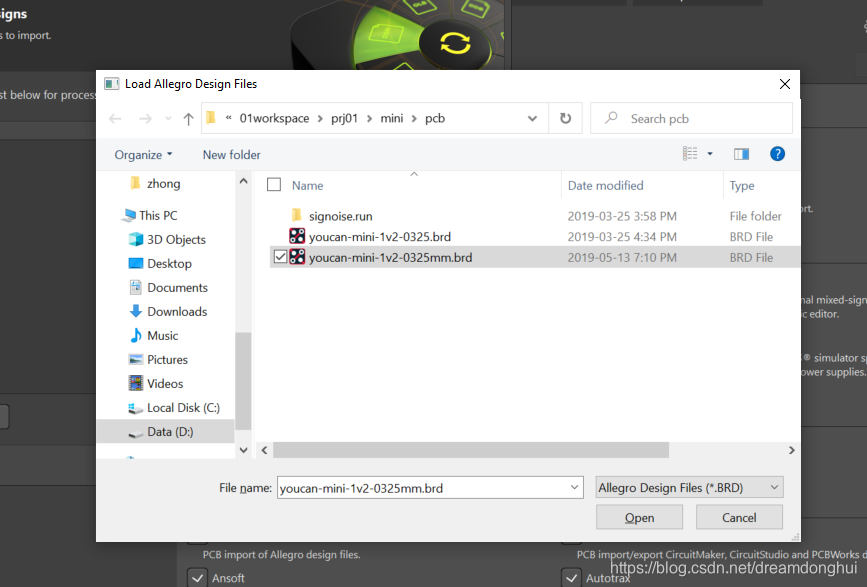

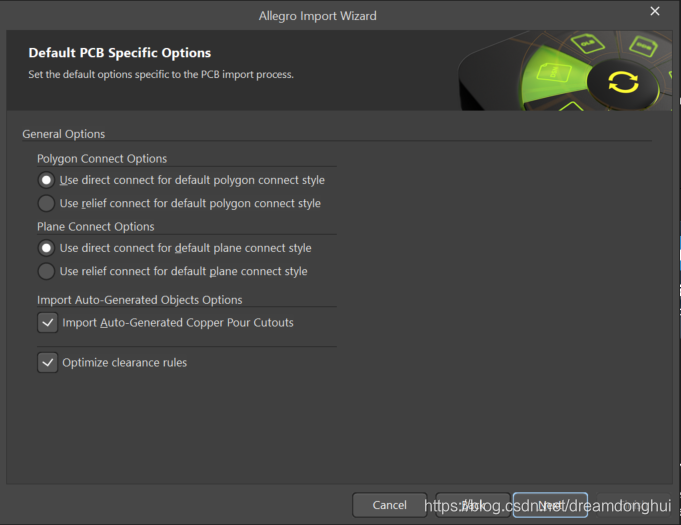

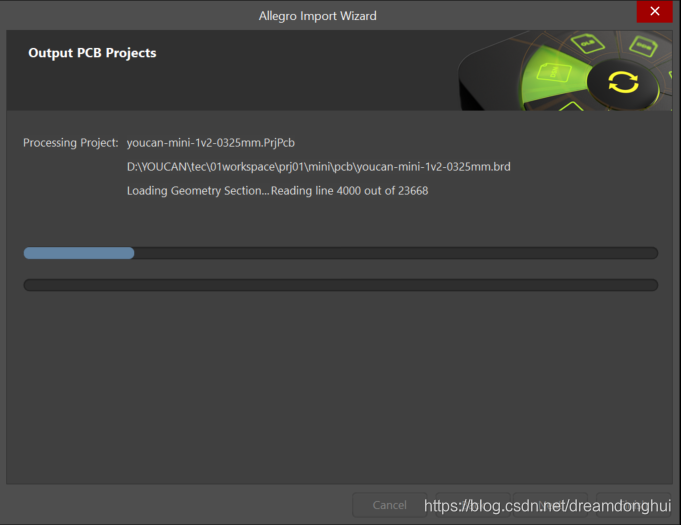

点击okay保存设置。然后重新导入，就没有错误了，一路往下走，直到完成。

在这个地方改下目标路径，如下：

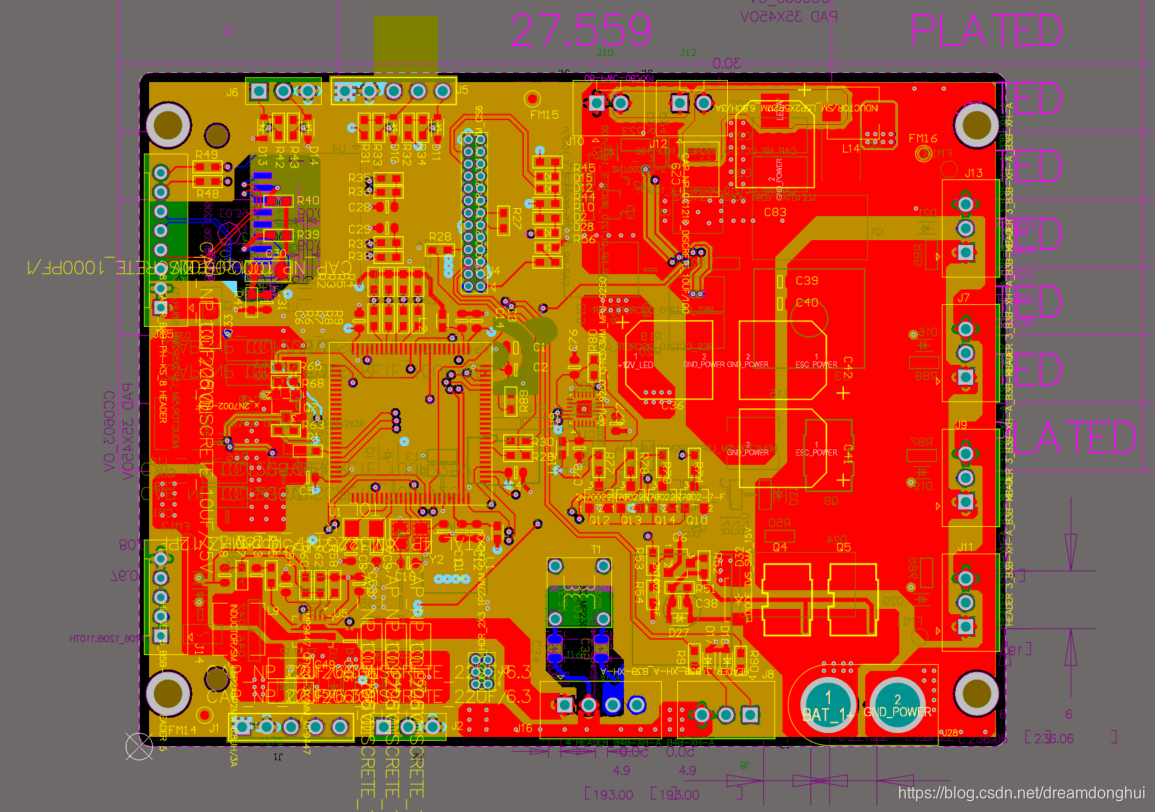

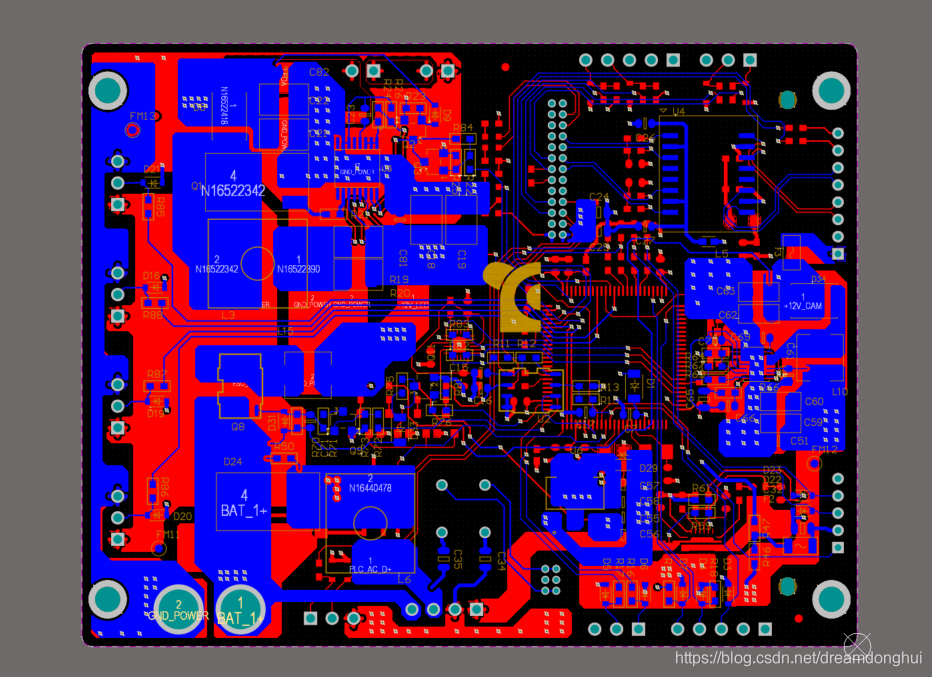

完成后就导入进来了，然而格式等乱起八糟，要把一些乱七八糟的label删一下。

删除乱七八糟的字符和乱七八糟的层，好看多了。

生成封装库

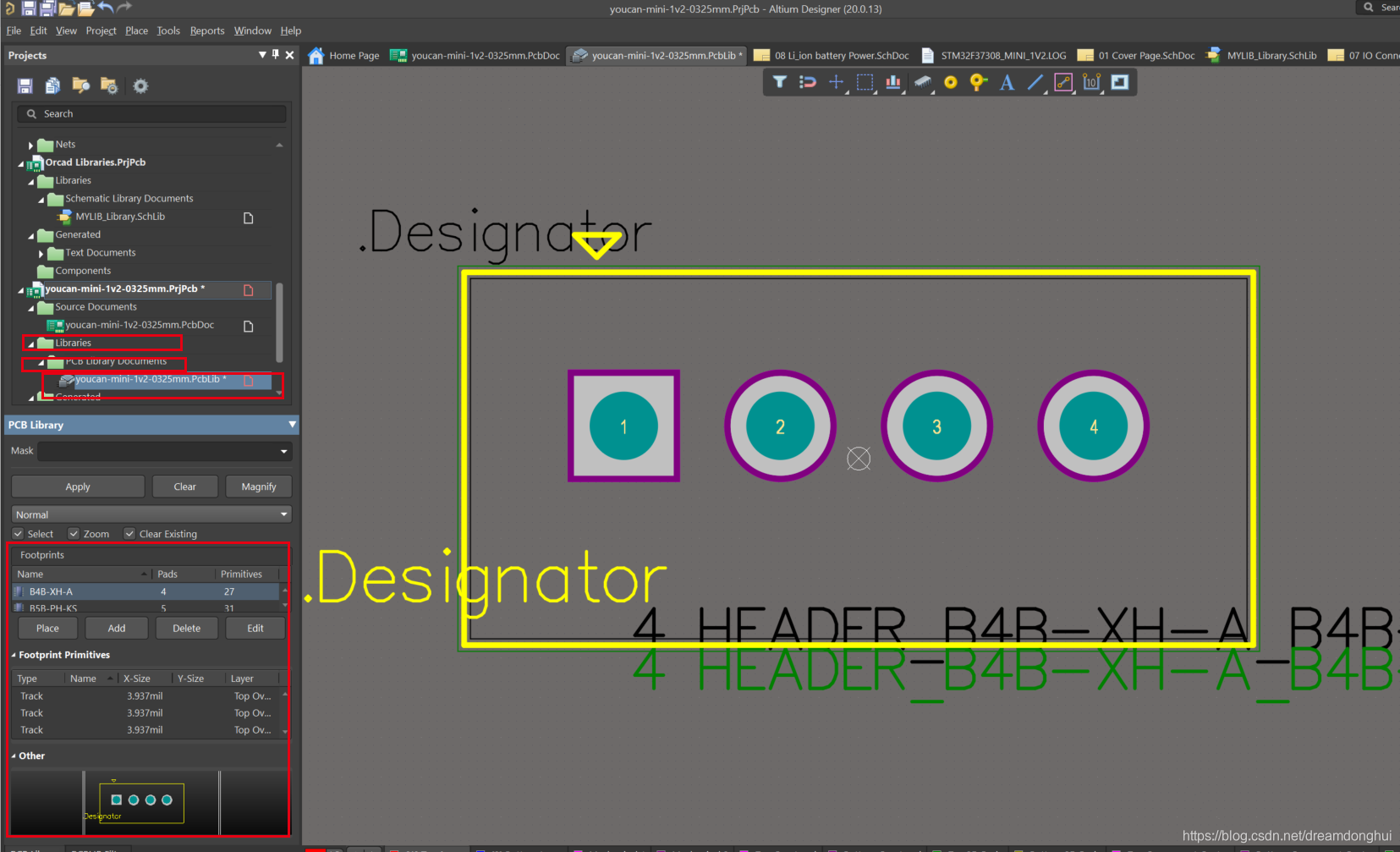

选择菜单的Design->Make PCB Library，然后就自动生成封装库，在下列目录里。至此，转换完成。
