1.反相求和运算放大器

设计一个反相求和运算放大器。

仿真结果

反相求和电路比较简单，用叠加定理求，可以看做是多个反相比例放大器相加。

2025.5.28更新

图中的公式要分别乘上对应的电压，具体看最下面更新

2.同相求和运算电路（需要重新改,同相求和不需要R12，详情看3）

这个保留下来是为了记得更清楚

设计一个同相求和运算电路

同相求和稍微复杂一些，用叠加定理考虑一下，发现另外电源接地之后电阻还是需要考虑的，所以仿真电路是仿真了特殊的求和电路，既R+=R-，这个情况下，Uo=I2（三个电压提供的总电流）*R7，从侧面更加理解了电压串联负反馈电路。

感觉实际使用很少用到，如果需要电源，不如直接使用DCDC模块供电，，实际真的使用的话，电阻可以自己选型，所以可以用特殊的阻值，让它成为这种容易计算的模式，但是会用在啥地方，我工作的地方暂时没遇到，有人如果用到的话，可以提醒一下我。

希望看到的人能提出意见，互相查漏补缺,加油！！！！！！

这是最特殊的一种情况，下面的图片总结了加法器。比之前想的更容易理解，用普通的电阻推导出来特殊的情况

2024.7.16号更新

信号的叠加和DCDC电源模块是两码事，运放一般很少用来供电，所以这么比较没啥意义，同相求和一般用在信号的叠加上，DC-DC用在供电

2025.5.28更新，

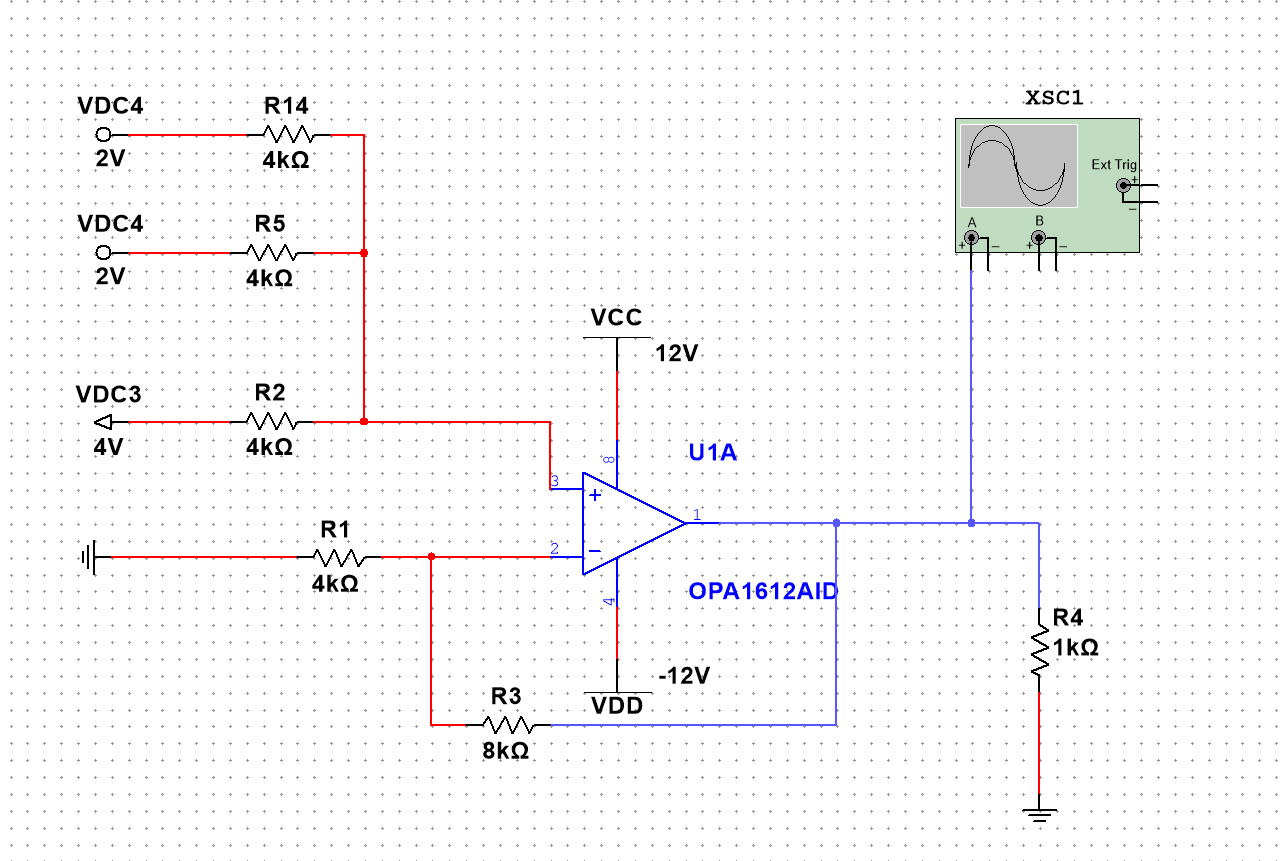

3.同相求和运算放大器

可以看下面的仿真与上面不一样的地方是正相没有对地电阻

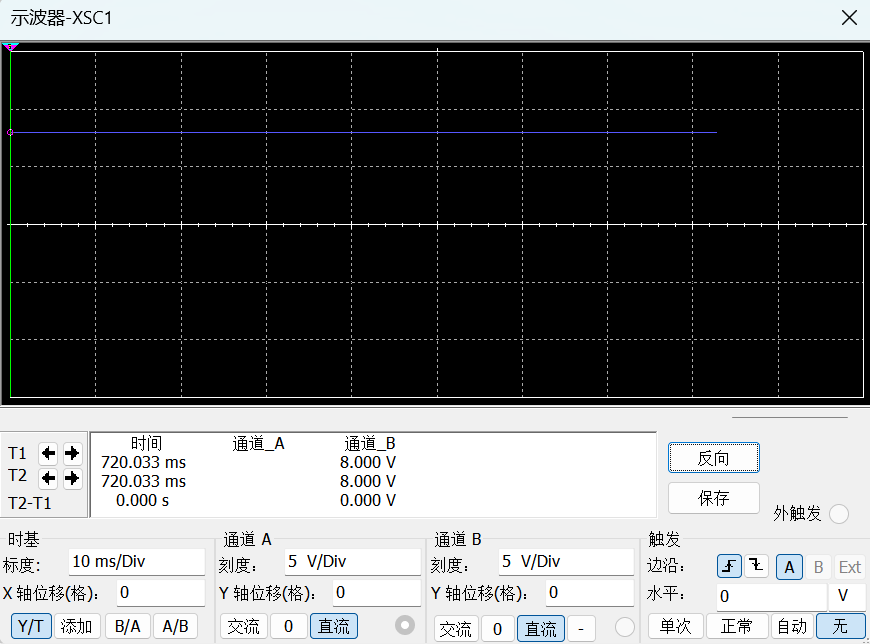

仿真结果

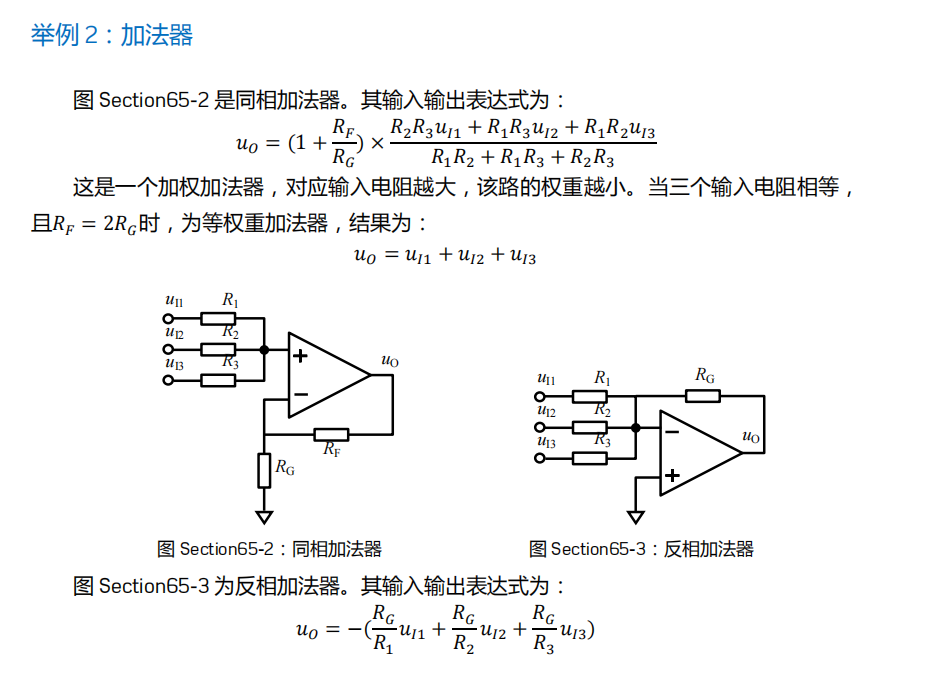

下面总结了加法器的电阻选择

看新概念模拟电子的时候发现的问题
