一、跑马灯效果

效果可以看看这位博主大佬的哟

二、实现步骤

1.创建状态机

一共有3个状态

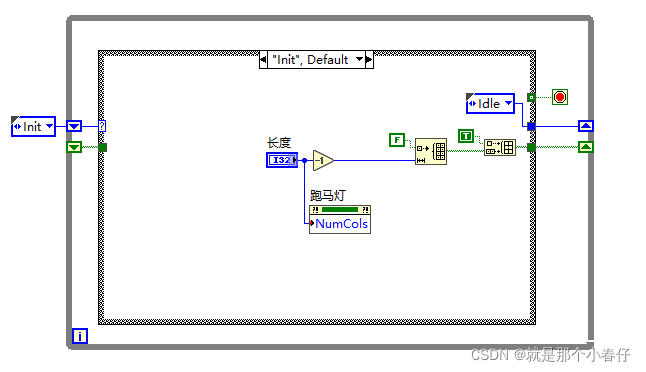

2.Init

通过创建布尔型数组来实现长度可调整，通过”初始化数组“函数来分配数组的长度，大佬的文章中也提到可以通过”一维数组循环移位“函数实现灯的循环点亮的效果。

如图所示，”初始化数组“函数只能统一给数组赋相同的值，而跑马灯是通过循环移动值为True的元素来实现的，因此默认赋值时将第一个元素的值赋值为True。

3.Idle

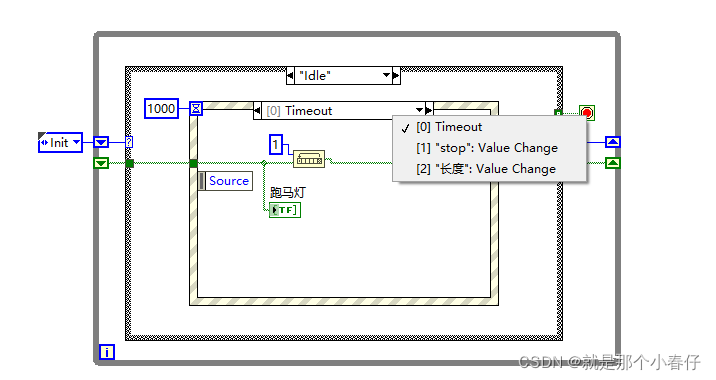

（1）更新频率

Idle中为事件结构，如下图所示，通过"Timeout"(中文板为”超时“)，来实现跟新频率的设置，这里默认设置为1000ms，即每秒更新并将True右移一位。

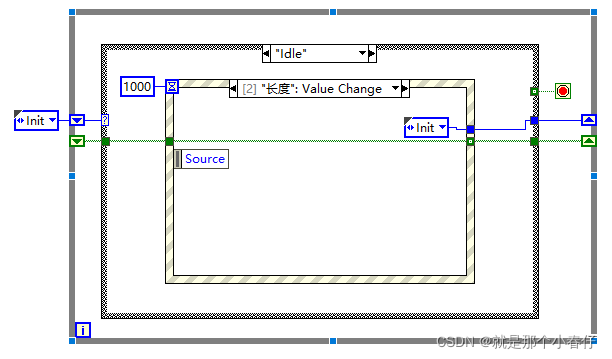

（2）更改长度

通过事件结构响应前面板 长度:Value Change事件，回到Init分支更新数组长度。

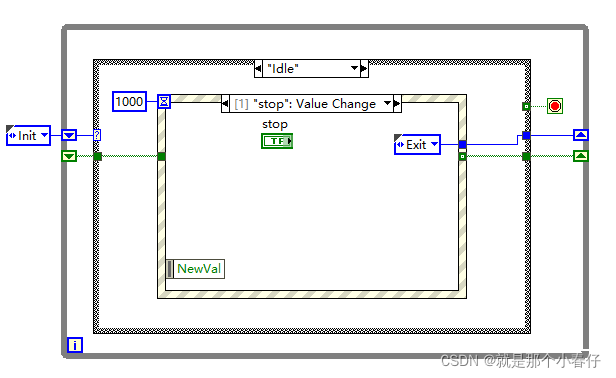

（3）Stop

跳转至Exit分支，退出While循环。

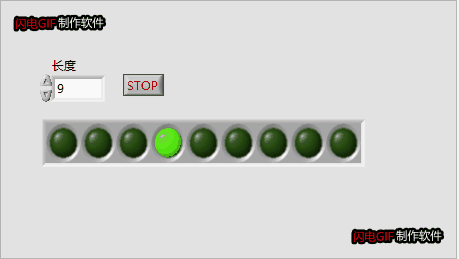

三、结果

总结

以上是通过简单状态机来实现LED跑马灯的仿真，方法不止一种，有兴趣的可以参考链接，欢迎大家讨论学习哟。
