很多人导出Gerber文件，不知道对应文件分别代表什么意义。

通过CAM350软件，打开这些文件，并分别进行了查看。

今天与大家一起分享一下：

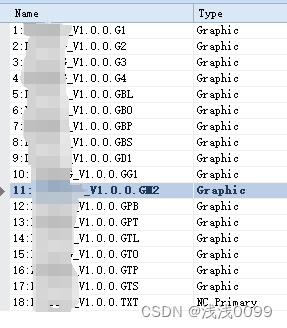

我们以上图截图为例进行讲解说明：

.G1-G4 ：中间1层-4层线路层 （Layer）

.GBL： 底层线路层 （ Layer ）

.GBO：底层丝印层 （ Overlay ）

.GBP：底层锡膏层 （ PasteMask ）

.GBS：底层阻焊层 （ SolderMask ）

.GD1：钻孔图层 （Drill Drawing，Top Layer- Botom Layer(Through Hole)， 浅显理解就是孔的大小 ）

.GG1：钻孔引导层 （ Dril Guide，TopLayer·BotomLayer(ThroughHole），浅显理解就是孔的中心点 ）

.GM2：机械2层 （ Mechanical 2 ）

.GPB：底层焊盘 （ Pad，包含贴片和直插焊盘 ）

.GPT：顶层焊盘 （ Pad，包含贴片和直插焊盘 ）

.GTL： 顶层线路层 （ Layer ）

.GTO：顶层丝印层 （ Overlay ）

.GTP：顶层锡膏层 （ PasteMask ）

.GTS：顶层阻焊层 （ SolderMask ）

.TXT： 钻孔（ 直插 Pad ）

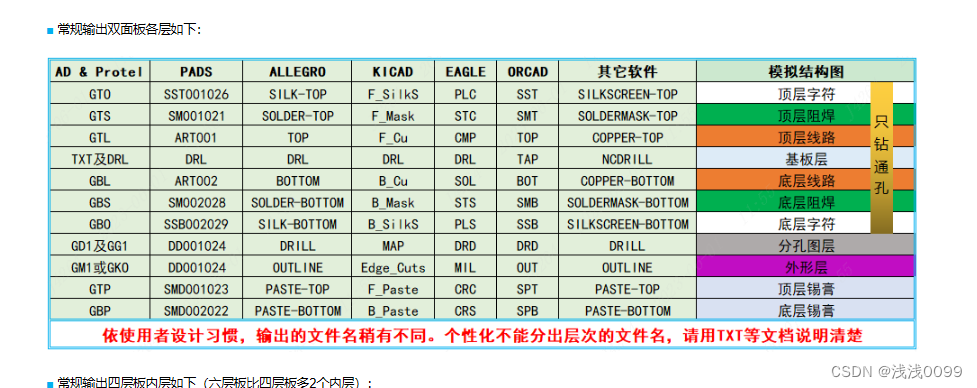

最后附一张表格让大家大致了解不同设计软件导出的gerber所需对应的文件：
